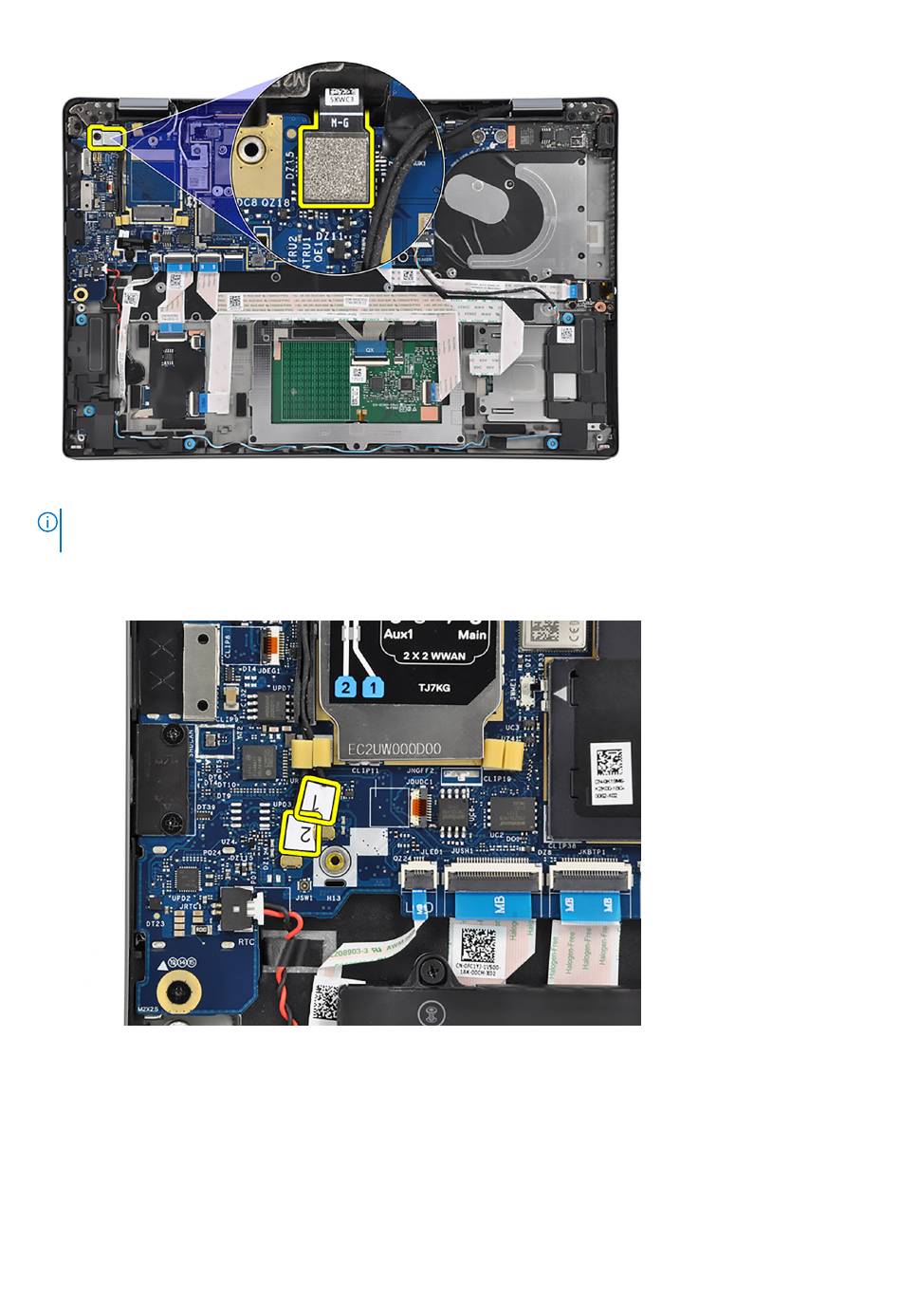

4. Verwijderen u de schroef (M2x2.5) waarmee de Darwin-beugel aan de systeemkaart is bevestigd.
OPMERKING:
Stappen 4 t/m 7 zijn alleen van toepassing op computers die worden geleverd met een geïnstalleerde WWAN-
kaart.
5. Verwijderen u de Darwin-beugel van de systeemkaart.
6. Koppel de #1 Darwin-antennekabel en #2 Darwin-antennekabel los van de respectievelijke connectoren op de systeemkaart.
7. Verwijderen uit geleiders u de #1 Darwin-antennekabel, #2 Darwin-antennekabel, #6 zwarte/grijze WWAN Aux1-antennekabel en de
#5 witte/grijze WWAN-hoofdantennekabel uit de respectievelijke geleiders op de palmsteun- en toetsenbordeenheid.
8. Verwijderen u de schroef (M2x2) waarmee de WLAN-beugel aan de systeemkaart is bevestigd.
9. Verwijderen u de WLAN-beugel van de systeemkaart.
10. Koppel de WLAN-antennekabels los van de connectoren op de systeemkaart en verwijder ze uit de geleiders.
11. Verwijder de twee schroeven (M2x2) waarmee de beugel van de beeldschermkabel aan de systeemkaart wordt bevestigd.
12. Verwijder de beugel van de beeldschermkabel van de systeemkaart.
13. Verwijder de tape waarmee de beeldschermkabel aan de systeemkaart is bevestigd.
68
Onderdelen verwijderen en plaatsen
