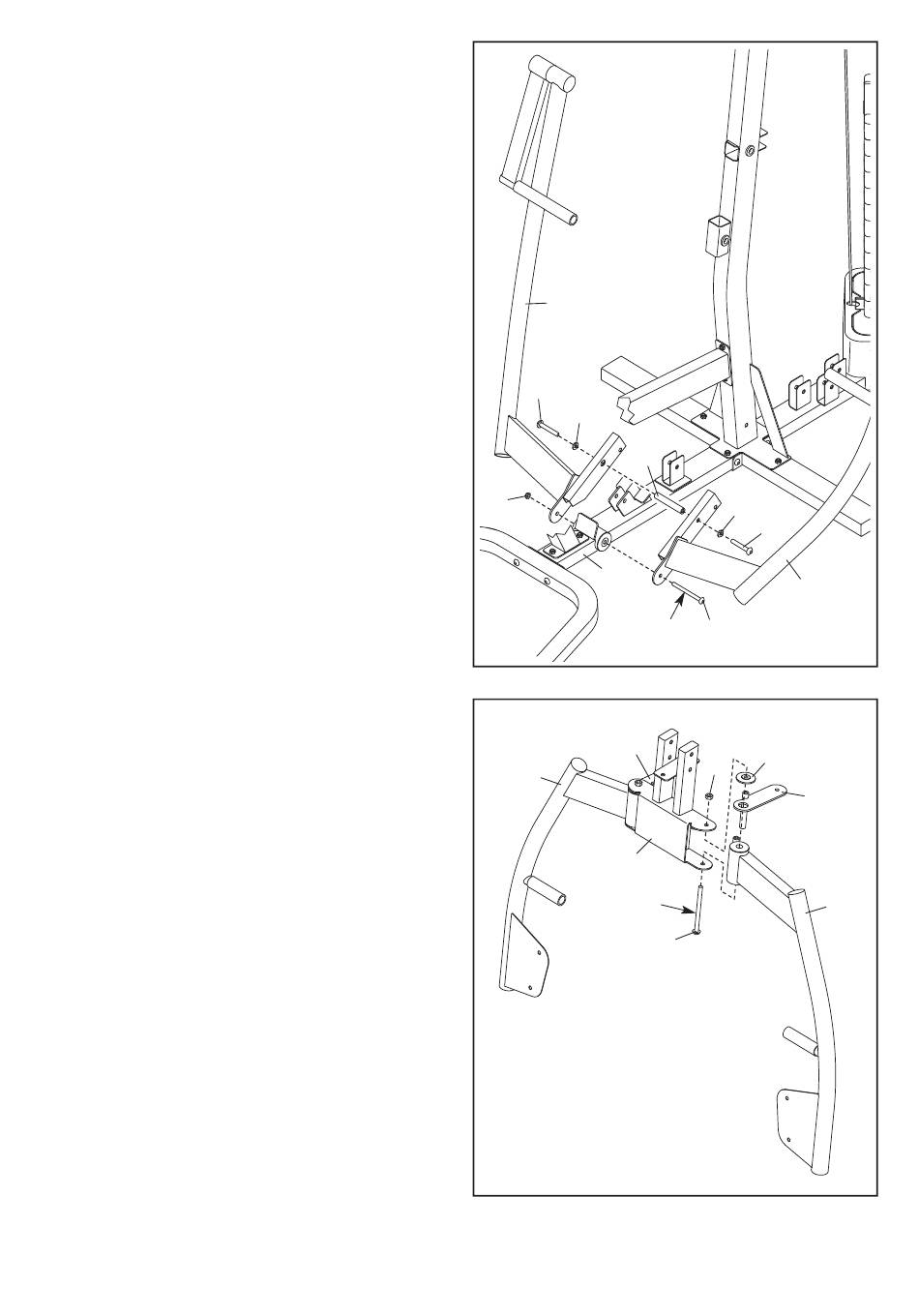

18. Breng vet aan op een M10 x 130mm Bout (11).
Vind de Rechter en Linker Pressarm (17, 18) en
richt deze zoals afgebeeld.
Steek het Tussenstuk van de Pressarm (42)
tussen de Linker en Rechter Pressarm (17, 18)
zoals afgebeeld.
Bevestig de Rechter en Linker Pressarms (17,
18) aan de Basis (1) met de M10 x 130mm
Bout (11) en een M10 Slotmoer (74). Draai de
Slotmoer niet te vast, de Pressarmen
moeten makkelijk kunnen draaien.
Bevestig de Rechter en Linker Pressarmen (17,
18) met twee M10 x 20mm Bouten (84) twee
M10 Tussenringen (88) en het Tussenstuk van
de Pressarm (42).
19. Vind het Butterfly-onderstel (7), de Linker
Butterfly-katrolbeugel (20) ne de Linker
Butterfly-arm (15) en richt deze zoals afgebeeld.
Breng vet aan op een M10 x 130mm Bout (11).
Bevestig de Linker Butterfly-arm (15) aan het
Butterfly-onderstel (7) met de M10 x 130mm
Bout (11), een Bovenste Butterfly-bus (52), de
Linker Butterfly-katrolbeugel (20) en een M10
Slotmoer (74). Draai de Slotmoer niet te vast,
de Butterfly-armen moeten makkelijk kunnen
draaien.
Herhaal deze stap om de Rechter Butterfly-
arm (16) en de Rechter Butterfly-
katrolbeugel (21) te bevestigen.
