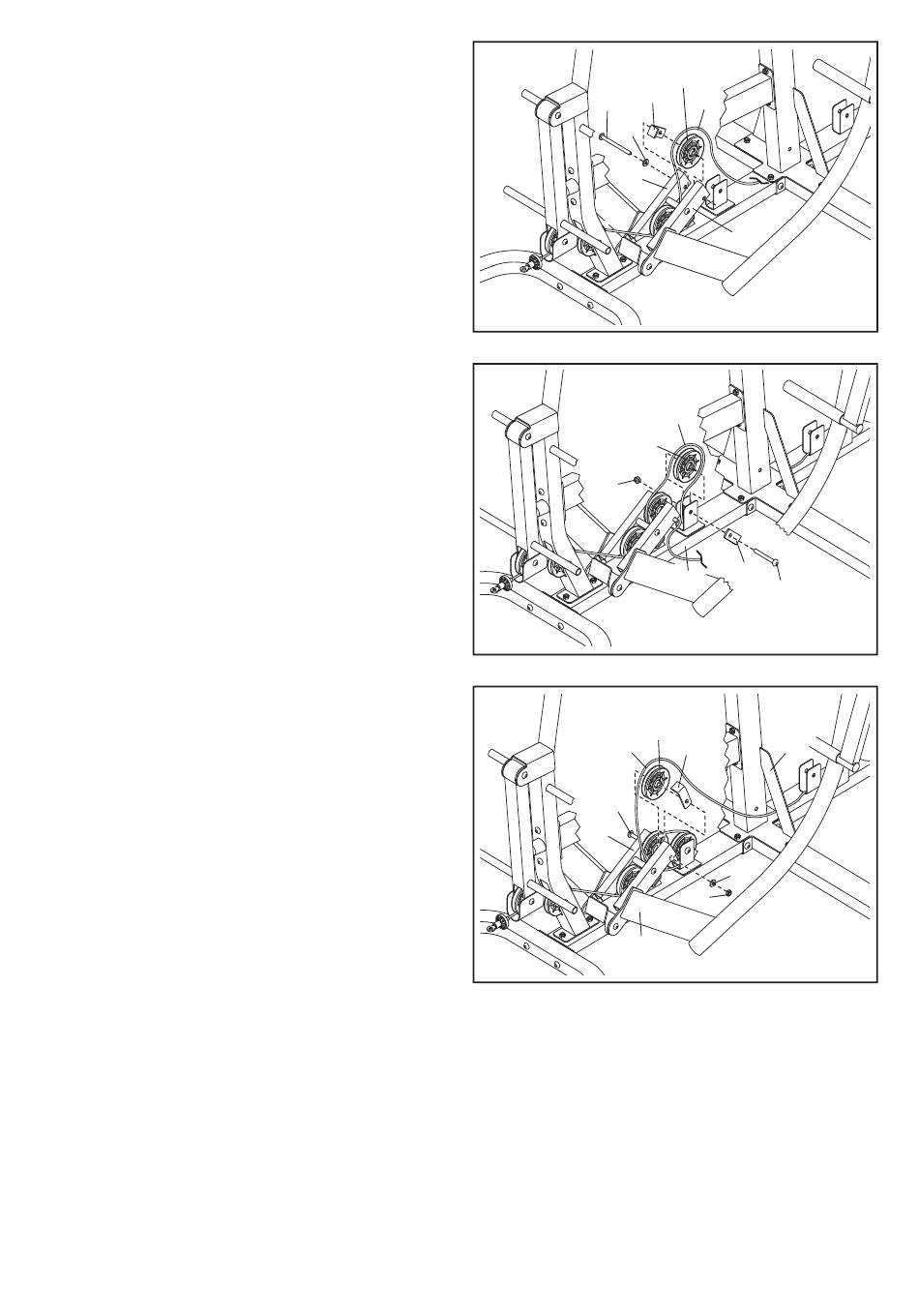

25. Leid de Onderste Kabel (43) over een Katrol
(69).
Bevestig de Katrol (69) en een Kabelgeleider
(71) in de Linker en Rechter Press-armen (17,
18) met een M10 x 125mm Bout (83) en een
M10 Tussenring (88). Zorg dat de Kabel-
geleider zo is gericht dat de Onderste Kabel
wordt vastgehouden in de inkeping van de
Katrol.
26. Leid de Onderste Kabel (43) rond een Katrol
(69) en dan door de beugel in de Basis (1)
zoals afgebeeld.
Bevestig de Katrol (69) en een Kabelgeleider
(71) aan de beugel op de Basis (1) met een
M10 x 47mm Bout (91) en een M10 Slotmoer
(74). Zorg dat de Kabelgeleider zo is gericht
dat de Onderste Kabel wordt vastgehouden
in de inkeping van de Katrol.
27. Leid de Onderste Kabel (43) over een Katrol
(69).
Bevestig de Katrol (69) en een Kabelgeleider
(71) in de Linker en Rechter Press-armen (17,
18) met een M10 x 125mm Bout (83) die is
gebruikt in stap 25, en een M10 Tussenring (88)
n een M10 Slotmoer (74). Zorg dat de
Kabelgeleider zo is gericht dat de Onderste
Kabel wordt vastgehouden in de inkeping
van de Katrol.
Leid de Onderste Kabel (43) door de Linkerkant
van de Staander (5). Zet de Onderste Kabel
apart tot stap 38.
