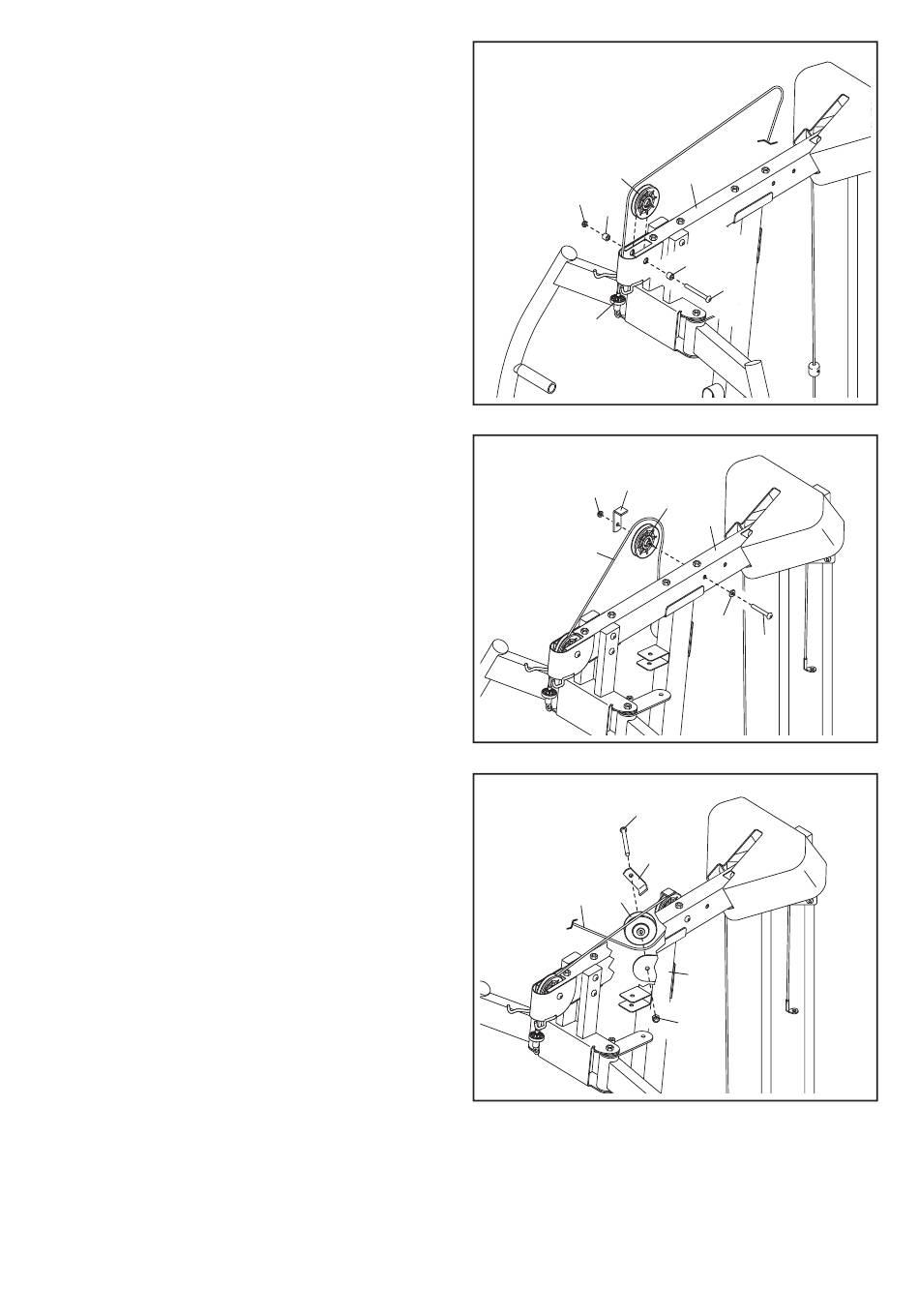

28. Zoek naar de Bovenste Kabel (44). Leid de
Bovenste Kabel door de beugel op het
Bovenste Onderstel (6) en over een Katrol (69).
Bevestig de Katrol (69) in het Bovenste
Onderstel (6) met een M10 x 68mm Bout (66),
twee 14,8mm Tussenstukken (95) en een M10
Slotmoer (74).
29. Leid de Bovenste Kabel (44) over een Katrol
(69).
Bevestig de Katrol (69) en een Kabelgeleider
(71) aan de rechterkant van het Bovenste
Onderstel (6) met een M10 x 93mm Bout (63),
een M10 Tussenring (88), en een M10 Slotmoer
(74). Zorg dat de Kabelgeleider zo is gericht
dat de Hoge Kabel wordt vastgehouden in
de inkeping van de Katrol.
30. Leid de Bovenste Kabel (44) over een V-katrol
(67).
Bevestig de V-katrol (67) en een Kabelgeleider
(71) aan de Staander (5) met een M10 x 57mm
Bout (93) en een M10 Tussenring (74). Zorg
dat de Kabelgeleider zo is gericht dat de
Bovenste Kabel wordt vastgehouden in de
groeve van de V-katrol.
All manuals and user guides at all-guides.com
19
28
69
74
95
44
29
71
74
44
30
93
71
67
44
6
95
66
69
6
88
63
5
74
