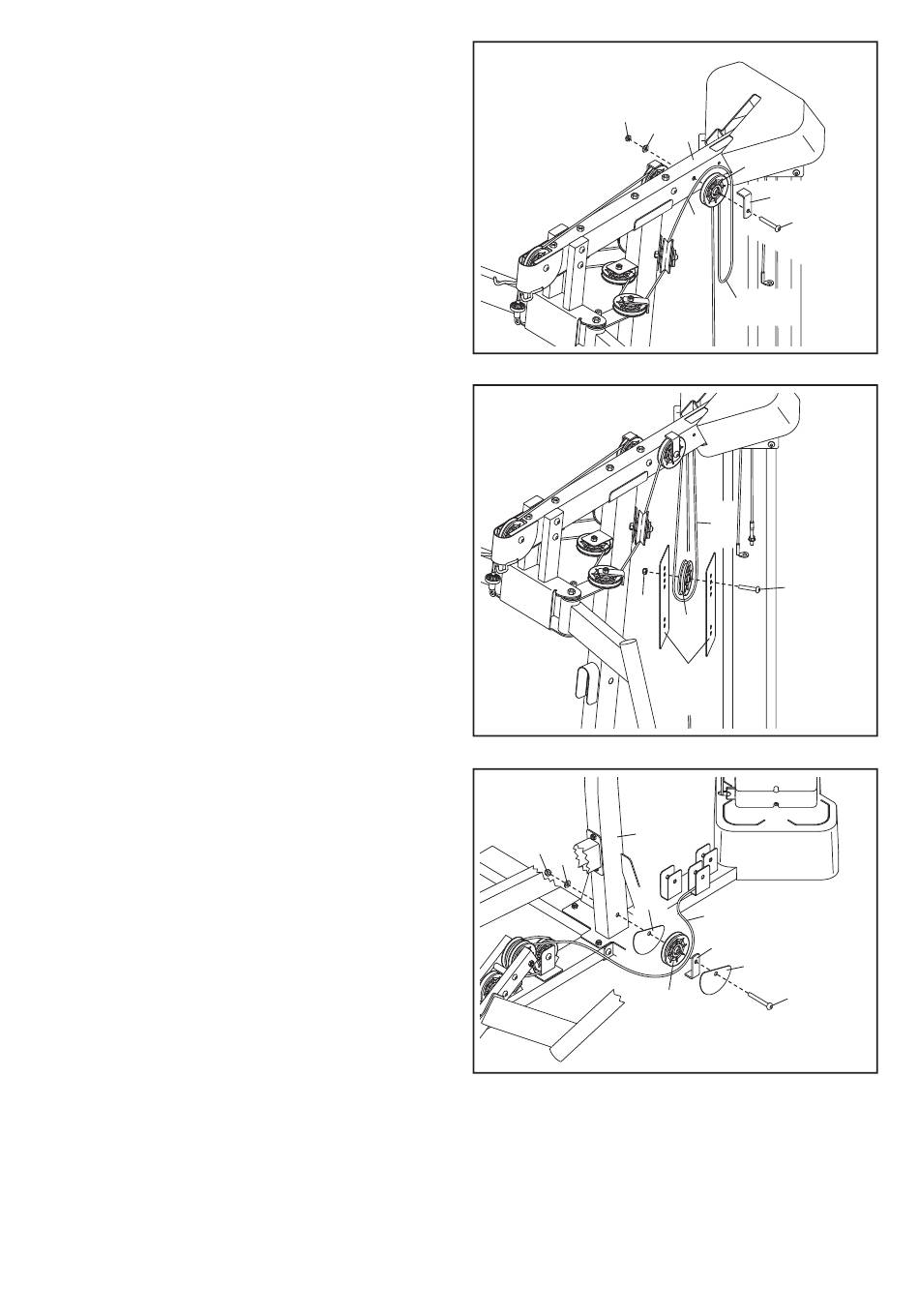

36. Plaats een Katrol (69) onder de Bovenste Kabel
(44) in de aangegeven locatie.
Bevestig de Katrol (69) en een Kabelgeleider
(71) aan de linkerkant van het Bovenste
Onderstel (6) met een M10 x 93mm Bout (63),
een M10 Tussenring (88), en een M10 Slotmoer
(74). Zorg dat de Kabelgeleider zo is gericht
dat de Bovenste Kabel wordt vastgehouden
in de inkeping van de Katrol.
Zorg voor wat speling in de Bovenste Kabel
(44) op de aangegeven plaats.
37. Plaats een Katrol (69) in de lus van de
Bovenste Kabel (44) zoals afgebeeld.
Richt de twee Katrolplaaten (70) zoals getoond.
Gebruik het tweede gat in de Katrolplaaten (70)
en bevestig de Katrolplaaten aan de Katrol (69)
met een M10 x 43mm Bout (65) en een M10
Slotmoer (74).
38. Leid de Onderste Kabel (43) onder een Katrol
(69).
Bevestig de Katrol (69) en een Kabelgeleider
(71) aan de linkerkant van de Staander (5) met
een M10 x 97mm Bout (100), Twee halve
Beschermringen (72), een M10 Tussenring (88),
en een M10 Slotmoer (74). Zorg dat de
Kabelgeleider zo is gericht dat de Onderste
Kabel wordt vastgehouden in de inkeping
van de Katrol.
All manuals and user guides at all-guides.com
22
36
74
88
37
74
38
5
74
88
72
6
69
71
63
44
Speling
44
65
69
70
43
71
72
100
69
