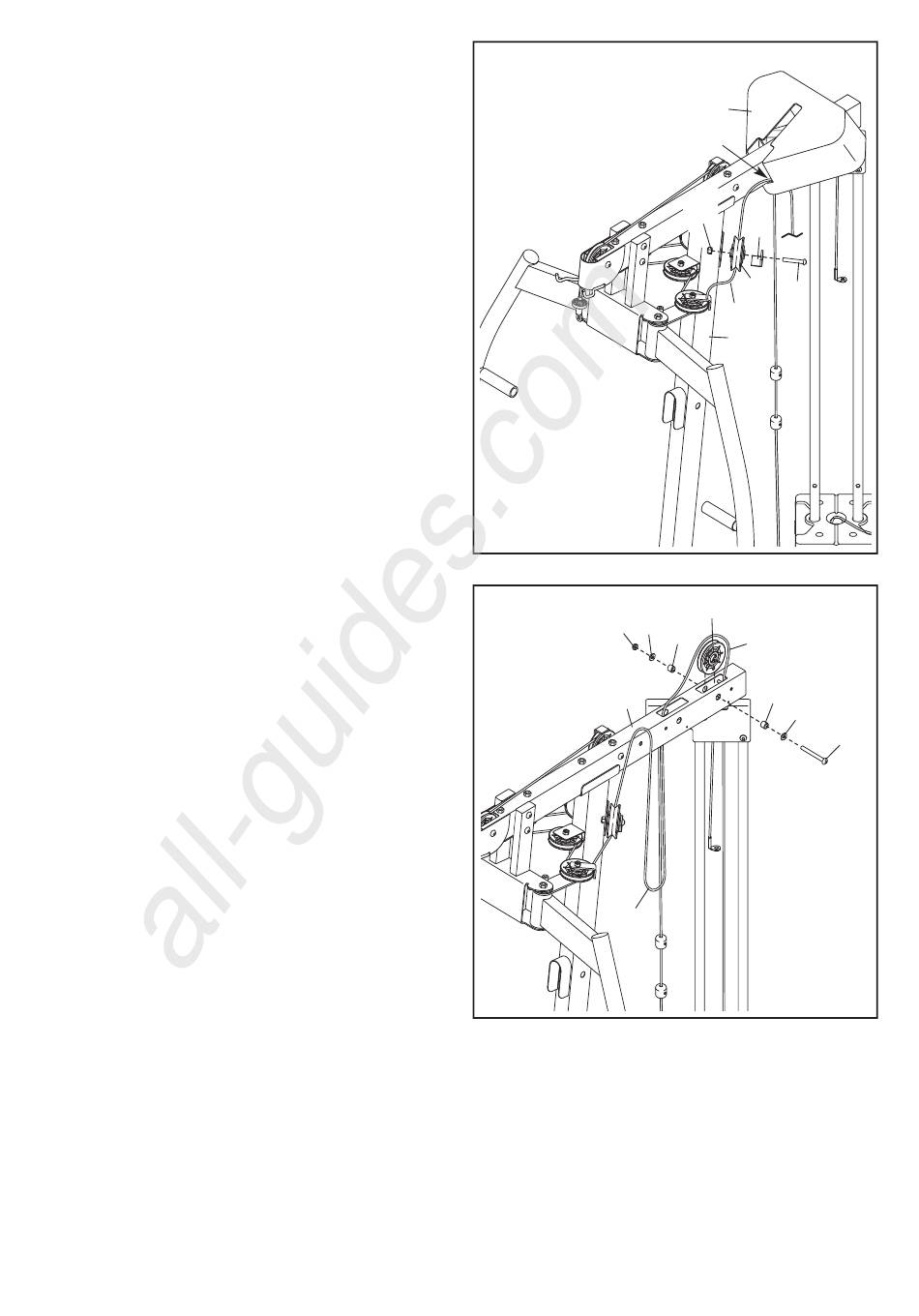

34. Leid de Bovenste Kabel (44) over een V-katrol
(67).
Bevestig de V-katrol (67) en een Kabelgeleider
(71) aan de Staander (5) met een M10 x 57mm
Bout (93) en een M10 Slotmoer (74). Zorg dat
de Kabelgeleider zo is gericht dat de
Bovenste Kabel wordt vastgehouden in de
groeve van de V-katrol.
Leid de Bovenste Kabel (44) door de sleuf in
de zijkant van de Bovenste Kap (27) zoals
afgebeeld.
35. Let op: voor de duidelijkheid wordt de
Bovenste Kap (27) niet afgebeeld bij deze
stap.
Schuif de Bovenste Kap (niet afgebeeld) zover
als mogelijk.
Leid de Bovenste Kabel (44) omhoog door het
Bovenste Onderstel (6), over een Katrol (69) en
omlaag door het Bovenste Onderstel zoals
afgebeeld. Zorg voor wat speling in de
Bovenste Kabel op de aangegeven plaats.
Bevestig de Katrol (69) aan de binnenkant van
het Bovenste Onderstel (6) met een M10 x
65mm Bout (75), twee M10 Tussenringen (88),
twee 12,7mm Tussenstukken (73), en een M10
Slotmoer (74).
Let op: er zal een andere Katrol (niet afgebeeld)
worden geïnstalleerd in het Bovenste Onderstel
(6) in stap 61.
