22. Zoek naar de Onderste Kabel (43). Leid de
Onderste Kabel door de beugel op de Beencurl
(13).
Bevestig een Katrol (69) in de Beencurl (13)
over de Onderste Kabel (43) met een M10 x
63mm Bout (89), twee 12,7mm Tussenstukken
(73), en een M10 Slotmoer (74).
23. Leid de Onderste Kabel (43) over een Katrol
(69) en door het Been (10).
Bevestig de Katrol (69) aan de binnenkant van
het Been (10) met een M10 x 65mm Bout (75),
twee M10 Tussenringen (88), twee 12,7mm
Tussenstukken (73), en een M10 Slotmoer (74).

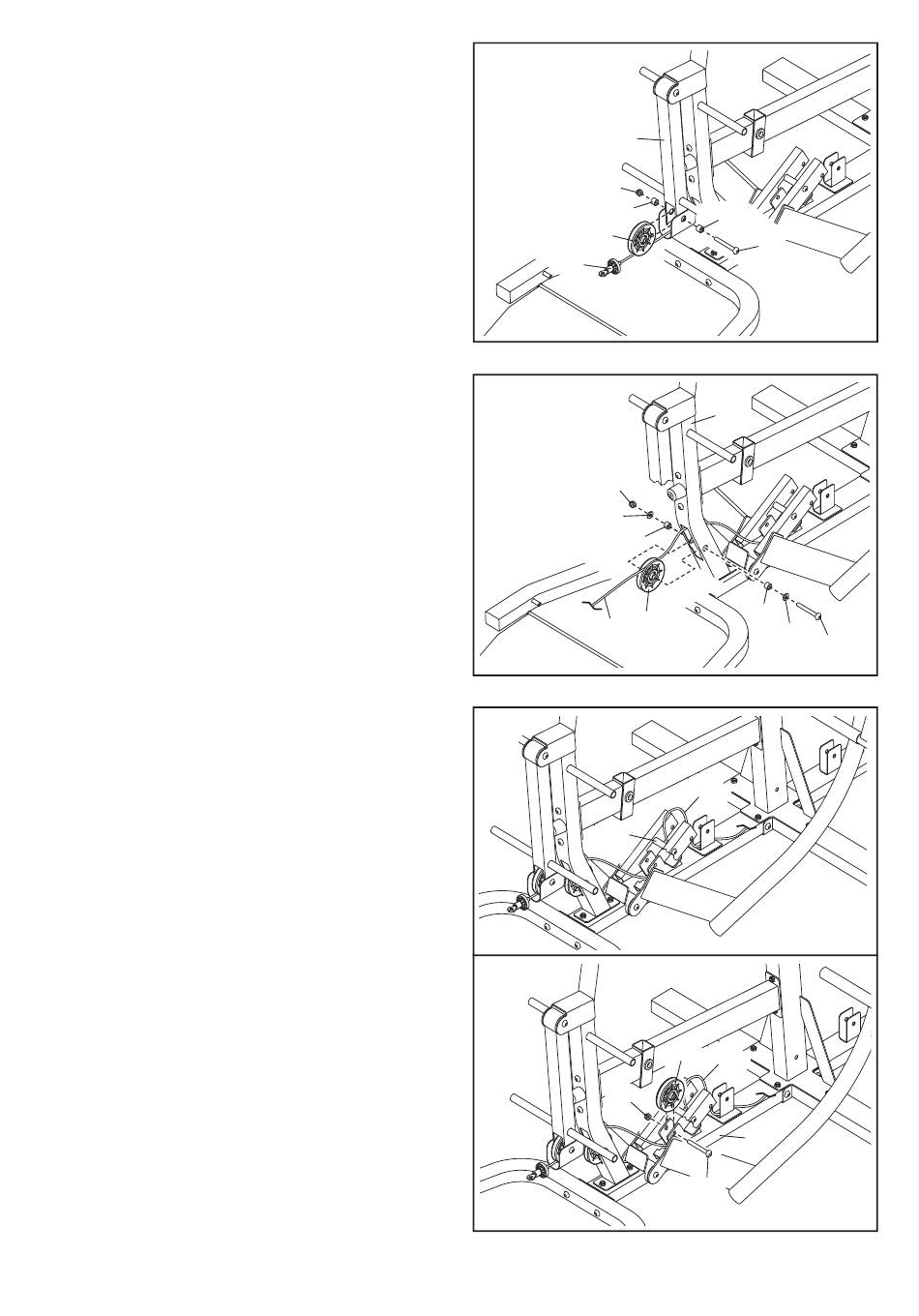

24. Zie tekening 24a. Leid de Onderste Kabel (43)
onder het Tussenstuk van de Pressarm (42).
Zie tekening 24b. Bevestig een Katrol (69) aan
de beugel op de Basis (1) over de Onderste
Kabel (43) met een M10 x 45mm Bout (98) en
een M10 Slotmoer (99).
