Motorschakelaar/
stroomonderbreker
Deze schakelaar (MP) zorgt voor de voeding
naar de besturingskaart en de functieknop.
De schakelaar bevat ook een zekering van 20 A.
Voedingsschakelaar/
stroomonderbreker
verwarmingsapparaat
Zie A
. 3. Deze schakelaar (HP) zorgt voor
FB
de voeding naar de thermostaten van het
verwarmingsapparaat. De schakelaar bevat
ook een zekering van 20 A. Alleen aanwezig
op verwarmde units.
HL
HC
E
T
A

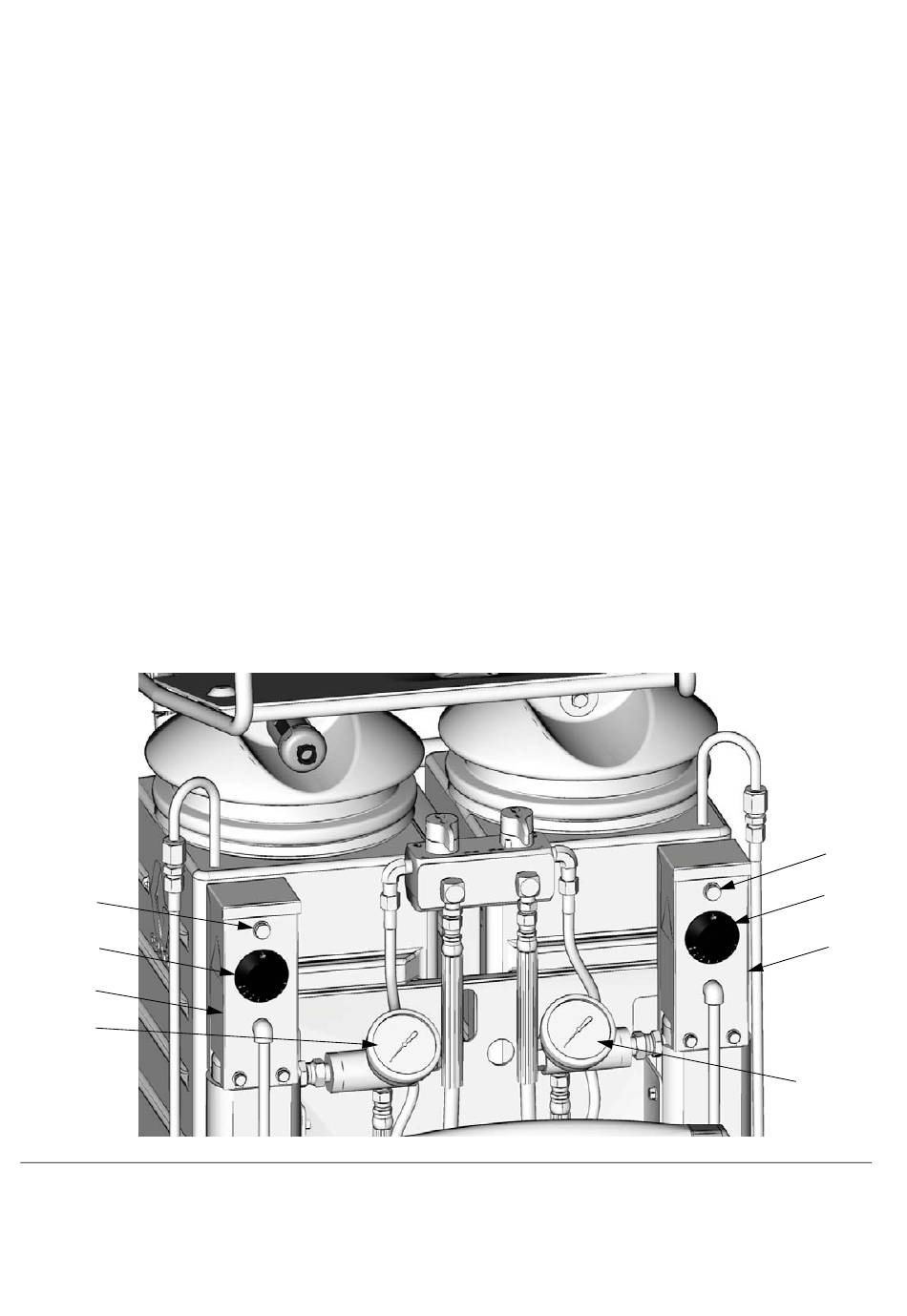

. 4. Temperatuurregeling van het verwarmingstoestel
FB
311302Z
Temperatuurregeling van
het verwarmingstoestel
Zie A
. 4. Deze regelknoppen (HC) stellen de
FB
temperatuur in van de verwarmingsapparaten
van componenten A en B. De indicatielampjes
(HL) gaan branden als de thermostaten
opwarmen en gaan weer uit als het
verwarmingsapparaat het instelpunt heeft
bereikt. Alleen aanwezig op verwarmde units.
Sensoren en displays voor
de materiaaltemperatuur
Zie A
. 3. De sensoren voor de
FB
materiaaltemperatuur (T) bewaken de actuele
temperatuur van componenten A en B die naar
het spuitpistool gaan. De temperaturen worden
vervolgens getoond (TD). Alleen aanwezig op
verwarmde units.
De unit is in de fabriek ingesteld op °F.
Zie pagina 44 voor het omschakelen naar °C.
Regelfuncties en indicatielampjes
HL
HC
F
T
TI6984b
15
