8. Zet alles in omgekeerde volgorde weer in
elkaar. Breng de temperatuurdisplay zo
aan dat de voedingsschakelaar voor het
verwarmingsapparaat in de Off-stand (0)
staat, links wanneer men voor het
regelpaneel staat.
A

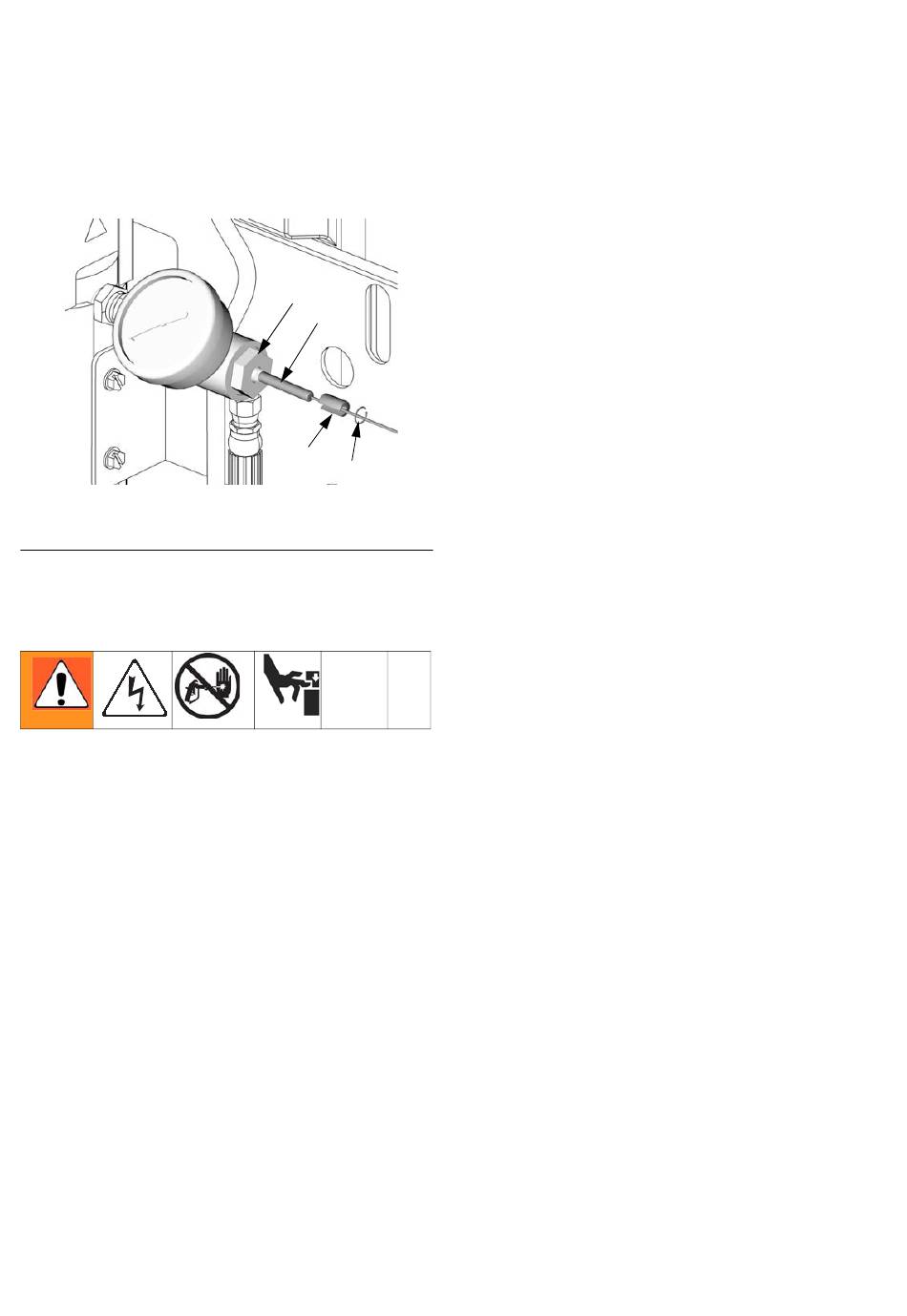

. 10. Temperatuursensor
FB
De functieknop/potentiometer
vervangen
1. Zie Voor u begint met de reparatie op
pagina 40. Ontlast de druk, pagina 28.
2. Verwijder de toegangskap (39) van de
achterzijde van de besturingsmodule.
3. Ontkoppel de draden van de potentiometer
van J2 op de besturingskaart (406).
Zie A
. 12.
FB
4. Zie A
. 11. Verwijder de twee
FB
stelschroeven (416a) en trek de functieknop
(416) van de as van de potentiometer (404)
af.
5. Verwijder de moer (N, onderdeel van 404)
en de aanslagplaat (415).
311302Z
66e
424
66g
66d
TI7067b
6. Installeer een nieuwe potentiometer (404)
en ga daarbij in omgekeerde volgorde te
werk. Positioneer de potentiometer zodanig
dat de sleuf (S) horizontaal zit. Positioneer
de knop (416) zodanig dat de pijl (P)
omhoog gericht zit. Installeer de knop op
de as zodanig dat de sleuf (S) in de richtpen
in de knop ingrijpt. Druk de knop op de
as tegen de aanslagveer, voordat u de
stelschroeven (416a) vastdraait.
7. Sluit de draden van de potentiometer weer
aan op J2 zoals staat afgebeeld in A
Repareren
. 12.
FB
45
