De pomp in zijn geheel verwijderen

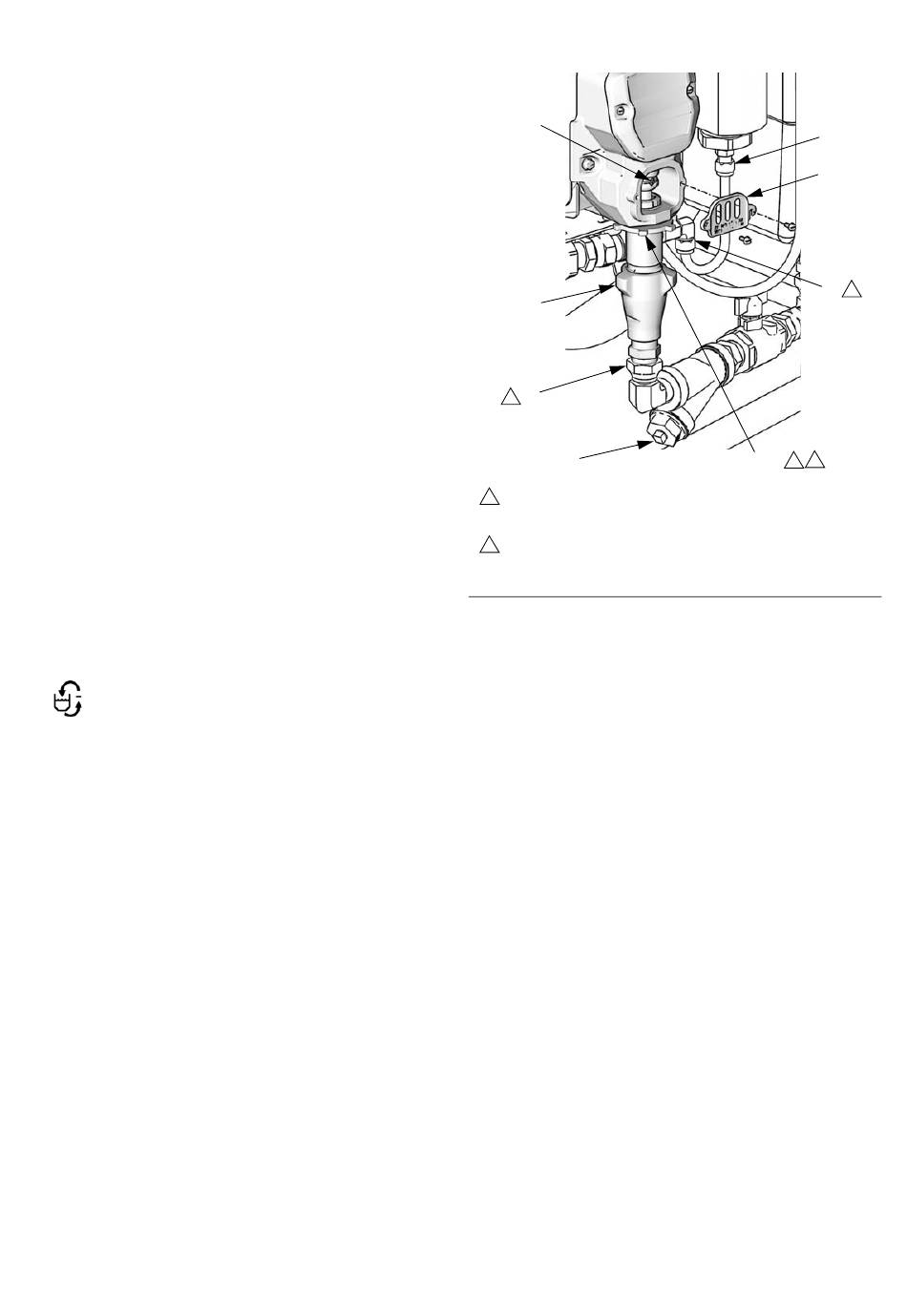

5. Ontkoppel de vloeistofinlaat- (C) en
-uitlaatleidingen (D). Haal ook de stalen
uitlaatbuis (16) van de inlaat van het
verwarmingsapparaat los.
6. Verwijder de kap van de pompstang (222).
Druk de clip omhoog in de achterzijde en
druk de pen (217) eruit. Haal de borgmoer
(218) los door stevig te tikken met een
vonkvrije hamer. Schroef de pomp los.
Zie handleiding 311076 voor de
pompreparatie en de onderdelen.
7. Monteer de pomp opnieuw in omgekeerde
volgorde, zie opmerkingen in A
de zeef (51). Sluit de vloeistofinlaat (C) en
-uitlaatleidingen (D) weer aan.
8. Draai de fitting van de vloeistofuitlaat (D)
aan en draai vervolgens de borgmoer (218)
vast door er stevig op te tikken met een
niet-vonkende hamer.
9. Open materiaalinlaatklep (52). Draai de
functieknop op Langzaam hercirculeren.
Ontluchten en voorspuiten.
Zie pagina 21.
311302Z
. 9. Reinig
FB
1
2
A
FB
217
E
C
2
51
De platte zijde is omhoog gericht. Zet hem vast door er
stevig met een vonkvrije hamer op te tikken.
Smeer de schroefdraden met ISO-olie of -vet.
. 9. Verdringerpomp
Repareren
16
222
D
2
218
1
2
TI7025a
43
