De schakelaar van de slagenteller vervangen
Op de B-zijde van de kap van het aandrijfhuis (227) zit
de slagentellerschakelaar (223), gemonteerd in de kap.
Wanneer u alles weer in elkaar zet, moet u ervoor zorgen
dat de kap met de schakelaar wordt aangebracht aan
de B-zijde.
15,2 mm (0,6 inch)
van de binnenrand
206
207
221
201
1
De krukas moet in lijn zitten met de krukas aan de andere kant van de motor,
zodat de pompen gelijktijdig omhoog en omlaag bewegen.
A

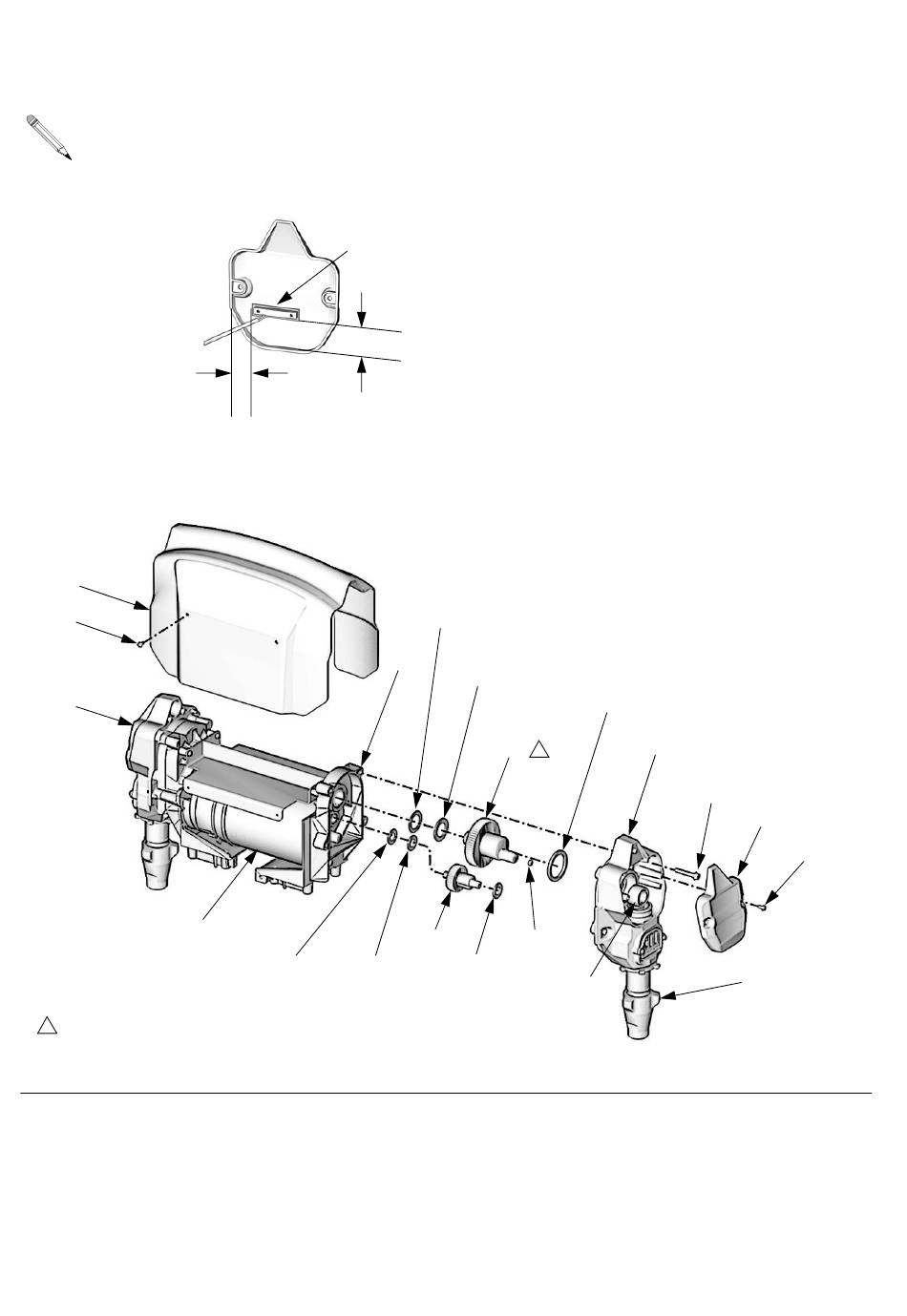

. 14. Aandrijfhuis
FB
311302Z
223
25,4 mm (1,0 inch)
van de binnenrand
van de bodem
TI7028a
MB
214
213
212
(staal)
(brons)
208
(staal)
209
(brons)
210
1
224
213
216
(brons)
211
(brons)
215
220
227
219
Repareren
207
TI7029a
