SAEx 25.1 – SAEx 40.1/SAREx 25.1 – SAREx 30.1 Meld- en stuureenheid: elektromechanisch
Elektrische aansluiting
5.5.
Aansluiten met stekkers met serieklemmen (KES)
5.5.1.
Aansluitruimte openen
GEVAAR
24

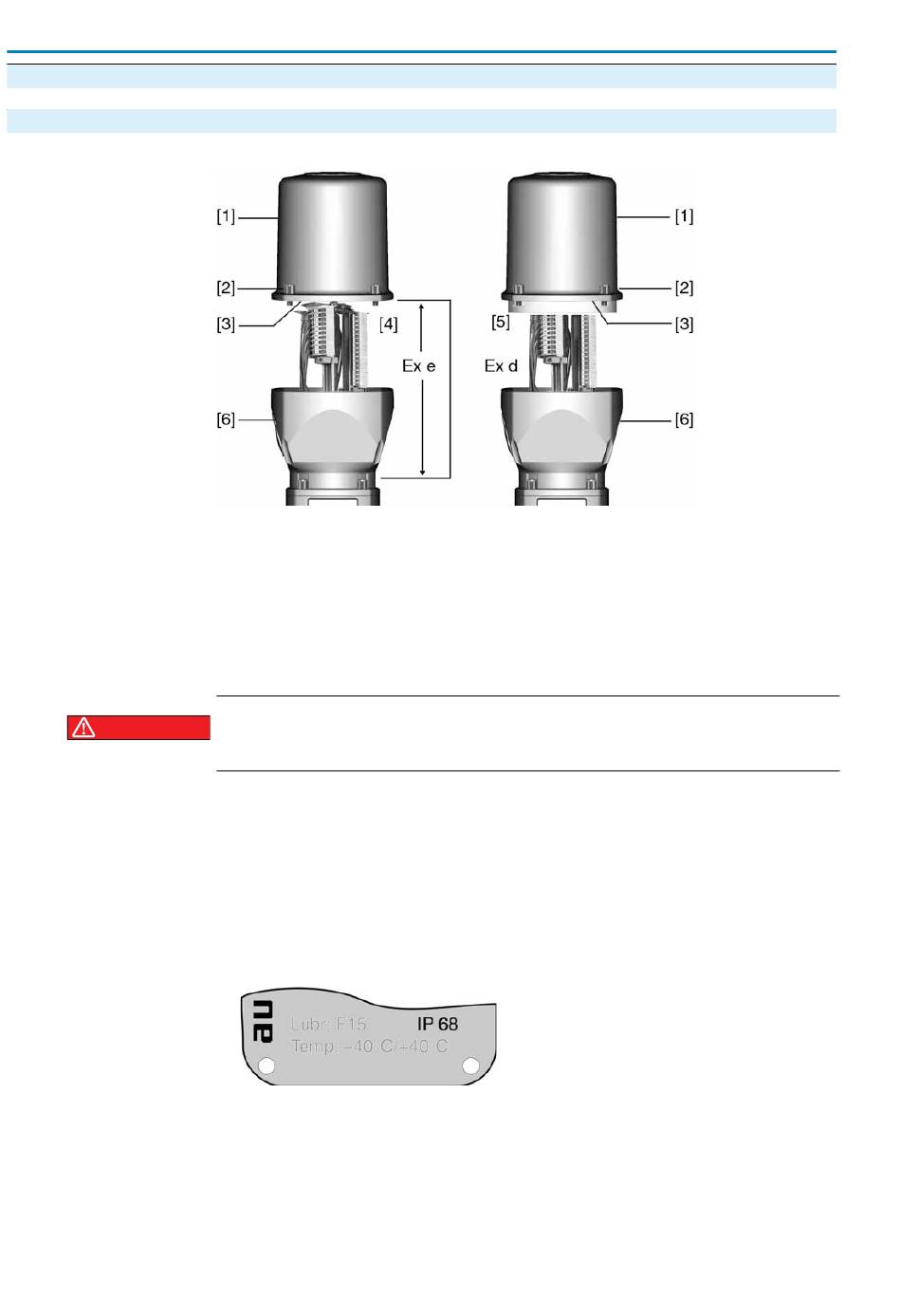

Afbeelding 21: Stekkers: links KES, rechts KES-drukvast
[1] Deksel
[2] Boutjes deksel
[3] O-ring
[4] Aansluitruimte: Beschermingsklasse Ex e
[5] Aansluitruimte: Beschermingsklasse Ex d
[6] Behuizing
Gevaarlijke spanning!
Elektrische schok mogelijk.
→ Vóór het openen spanningsvrij schakelen.
1. Boutjes [2] losdraaien en het deksel [1] verwijderen.
➥ De aansluitruimte [4] resp. [5] is in de beschermingsklasse Ex e (verhoogde
veiligheid) of in de beschermingsklasse Ex d (drukvaste behuizing) uitgevoerd.
De drukvaste binnenruimte van de aandrijving (Ex d) blijft daarbij gesloten.
2. Kabelwartels met een Ex e-keurmerk en geschikt voor de aansluitkabels monteren.
➥ De beschermingsklasse IP... die op het typeplaatje is vermeld, is slechts dan
gegarandeerd indien geschikte kabelwartels worden toegepast. Voorbeeld:
Typeplaatje beschermingsklasse IP 68.
3. Niet benodigde kabelingangen met voor de beschermingsklasse geschikte en goed-
gekeurde blindpluggen afsluiten.
4. De aan te sluiten kabels ontmantelen en door de kabelwartels invoeren.
5. Kabelwartels met het voorgeschreven draaimoment vastdraaien, zodat de desbe-
treffende beschermingsklasse gewaarborgd is.
