SAEx 25.1 – SAEx 40.1/SAREx 25.1 – SAREx 30.1 Meld- en stuureenheid: elektromechanisch
ACExC 01.1 Intrusive
7.
Weergaven
7.1.
Statusweergaven in de display
7.1.1.
Statusweergave S0/S6 - bedrijf
Informatie Bij aandrijvingen voorzien van procesregelaars wordt in de stand van de keuzescha-
Bedrijfsmodus
weergeven
Instelopdrachten/setpoint
weergeven
Stand van de afsluiter
weergeven
Indicatie eindstanden/
aandrijving in bedrijf

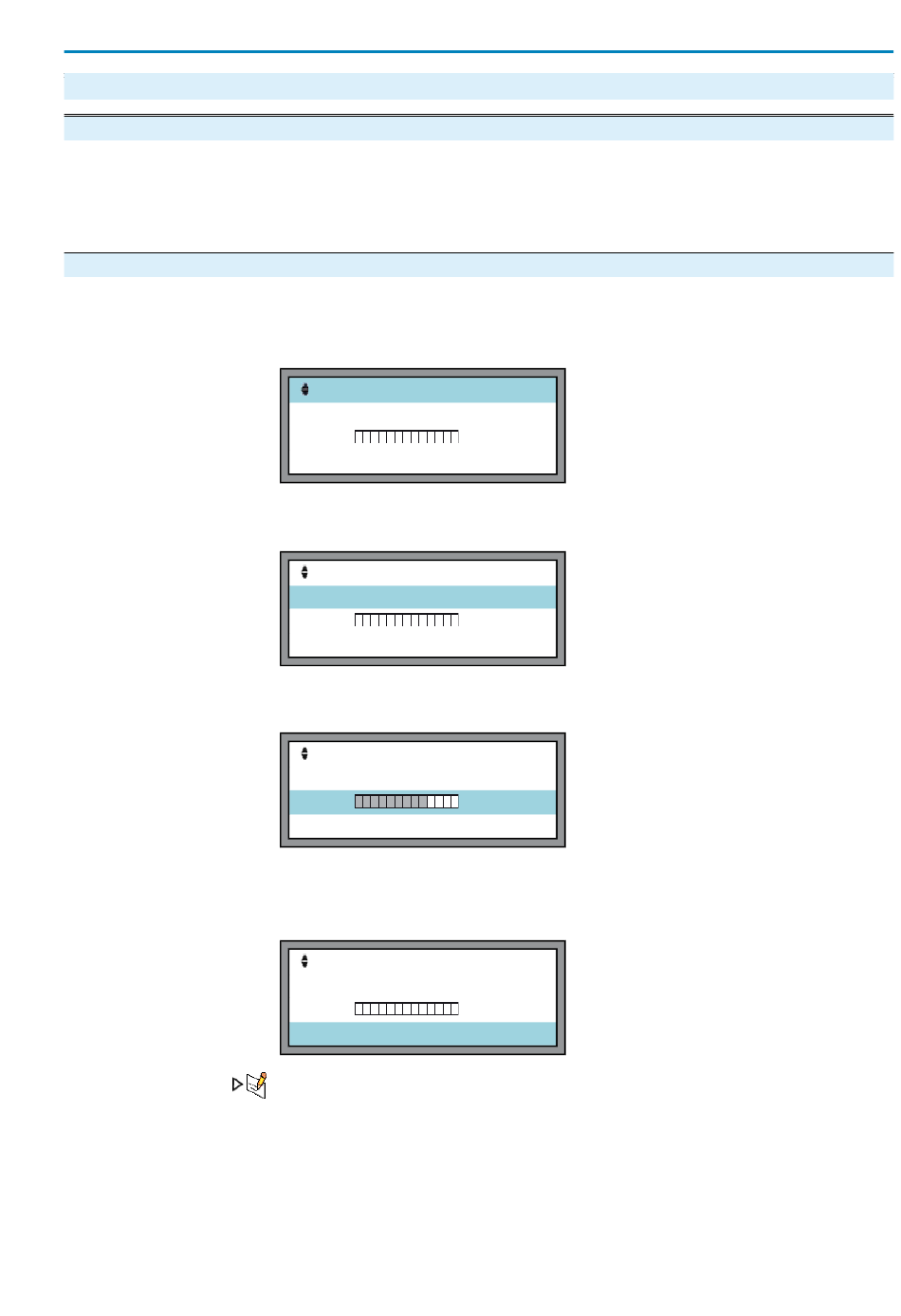

De statusweergaven in de display tonen ter plaatste actuele bedrijfsstatussen alsmede
fouten en waarschuwingen.
In deze paragraaf zijn de weergaven voor de bedrijfsstatussen beschreven. Fou-
ten en waarschuwingen zijn in het hoofdstuk <Foutmeldingen en waarschuwingen>
beschreven.
kelaar AFSTAND in plaats van de statusweergave
gegeven. Deze beschrijving geldt voor beide weergaven (
Regel 1 toont de actuele bedrijfsmodus (LOKAAL, UIT, AFSTAND, ...).
LOCAL MODE
OPEN
E2
RUNNING OPEN
Regel 2 toont de actuele instelopdrachten (OPEN, STOP, DICHT), resp. de nominale
waarde (setpoint) van de positioner E1 of E7 (bij aandrijvingen voorzien van een posi-
tioner/procesregelaar) in % van de stelweg.
LOCAL MODE
OPEN
E2
RUNNING OPEN
Regel 3 toont de stand van de afsluiter in % van de stelweg. Deze weergave volgt
alleen als een positioner in de aandrijving is gemonteerd
LOCAL MODE
OPEN
E2
RUNNING OPEN
0 % = aandrijving bevindt zich in de eindstand DICHT
100 % = aandrijving bevindt zich in de eindstand OPEN
Regel 4 toont de actuele status van de aandrijving.
LOCAL MODE
OPEN
E2
RUNNING OPEN
Beschrijving van de weergaven in regel 4:
RUNNING OPEN
aandrijving beweegt logisch OPEN (blijft ook bij pauzes van kracht).
RUNNING CLOSE
aandrijving beweegt logisch DICHT (blijft ook bij pauzes van kracht).
OPEN POSITION
eindstand OPEN bereikt.
CLOSED POSITION
eindstand DICHT bereikt.
SETPOINT REACHED
setpoint bereikt (alleen bij regelbedrijf).
S0
S0
100 %
S0
100 %
S0
100 %
S0
100 %
Weergaven en indicaties
de statusweergave
S6
weer-
S0
en
S6
).
35
