SAEx 25.1 – SAEx 40.1/SAREx 25.1 – SAREx 30.1 Meld- en stuureenheid: elektromechanisch
Inbedrijfstelling (basisinstellingen)
9.6.
Tussenstanden instellen
Informatie
9.6.1.
Richting DICHT (zwart veld) instellen
9.6.2.
Richting OPEN (wit veld) instellen
46
— Optie —
Aandrijvingen voorzien van een DUO-wegschakelmechanisme beschikken over twee
tussenstandschakelaars. Per richting kan één tussenstand ingesteld worden.

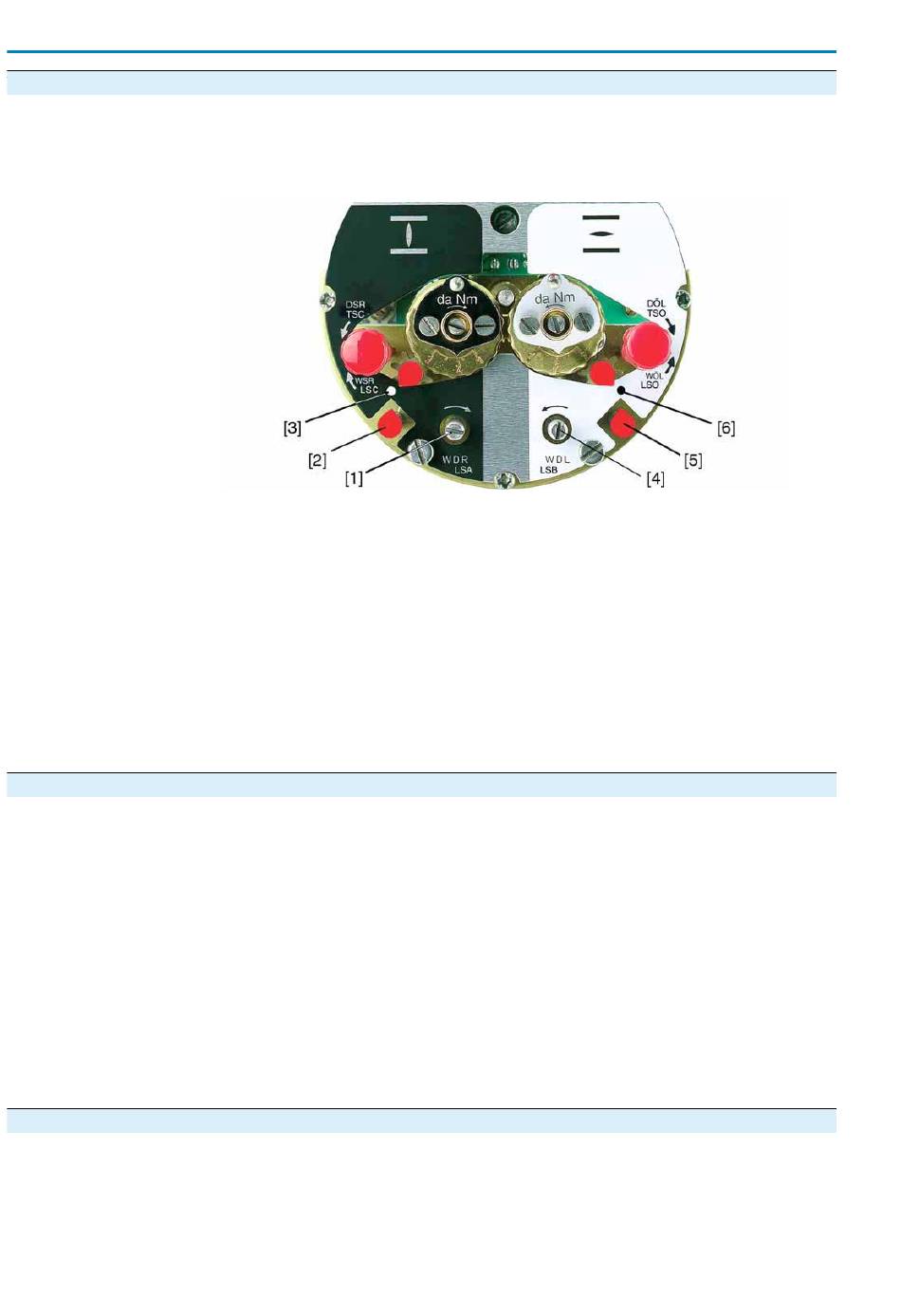

Afbeelding 49: Instellingselementen voor het wegschakelmechanisme
Zwart veld:
[1] Instelspindel: Richting DICHT
[2] Wijzer: Richting DICHT
[3] Punt: Tussenstand DICHT ingesteld
Wit veld:
[4] Instelspindel: Richting OPEN
[5] Wijzer: Richting OPEN
[6] Punt: Tussenstand OPEN ingesteld
De tussenstandschakelaars geven na 177 omwentelingen (meld- en stuureenheid
voor 1 – 500 omw./slag) resp. 1.769 omwentelingen (meld- en stuureenheid voor
1 – 5.000 omw./slag) het contact weer vrij.
1. Afsluiter in richting DICHT naar de gewenste tussenstand bewegen.
2. Indien te ver werd gedraaid: Afsluiter weer terugdraaien en tussenstand opnieuw in
de richting DICHT benaderen.
Informatie: Gebruik bij het instellen van het schakelpunt (tussenstand) dezelfde
draairichting als later tijdens elektrisch bedrijf.
3. Instelspindel [1] continu ingedrukt houden en met behulp van een schroeven-
draaier in de richting van de pijl draaien; let daarbij op de wijzer [2]: onder een
duidelijk voelbaar en hoorbaar ratelen springt de wijzer [2] steeds 90° verder.
4. Staat de wijzer [2] 90° voor punt [3]: dan alleen nog langzaam verder draaien.
5. Springt de wijzer [2] naar het punt [3]: niet meer draaien en de instelspindel loslaten.
➥ De tussenstand in de richting DICHT is nu ingesteld.
6. Indien te ver werd gedraaid (ratelen ná het omspringen van de wijzer): de instelspin-
del in dezelfde richting verder draaien en de instelprocedure herhalen.
1. Afsluiter, in de richting OPEN, naar de gewenste tussenstand bewegen.
2. Indien te ver werd gedraaid: de afsluiter weer terugdraaien en tussenstand opnieuw
in de richting OPEN benaderen (gebruik bij het instellen van het schakelpunt (tus-
senstand) dezelfde draairichting als later tijdens elektrisch bedrijf).
ACExC 01.1 Intrusive
