SAEx 25.1 – SAEx 40.1/SAREx 25.1 – SAREx 30.1 Meld- en stuureenheid: elektromechanisch
ACExC 01.1 Intrusive
7.3.
Mechanische standaanwijzing/indicatie aandrijving in bedrijf
— Optie —
De mechanische standaanwijzing:
• geeft continu de stand van de afsluiter aan (het schijfje van de mechanische stand-
aanwijzing [2] draait, tijdens het doorlopen van de stelweg van OPEN naar DICHT
of vice versa, ca. 180° tot 230°.)
• geeft aan of de aandrijving in bedrijf is (indicatie aandrijving in bedrijf)
• geeft het bereiken van de eindstanden aan (via pijltje [3])

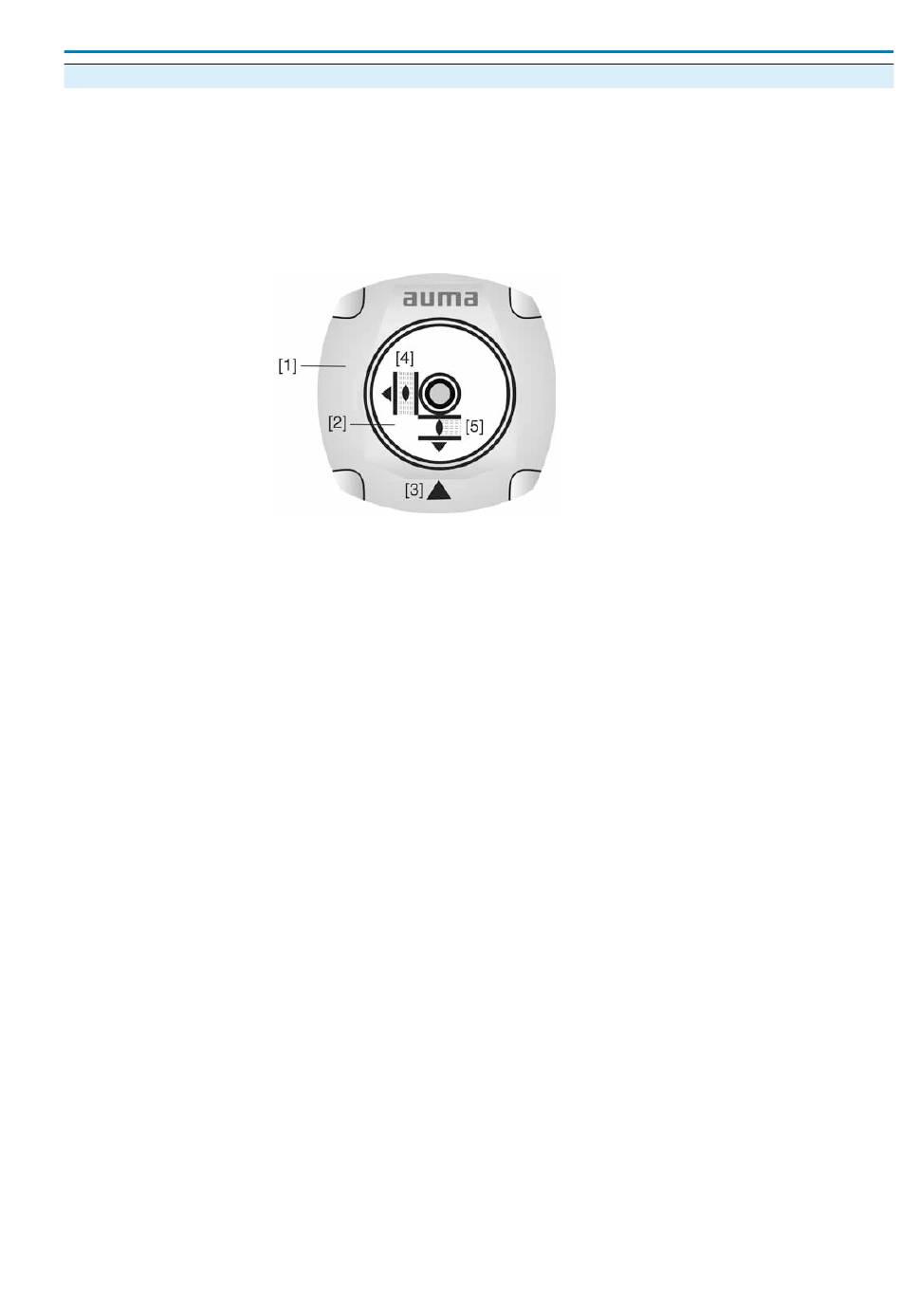

Afbeelding 41: Mechanische standaanwijzing
[1] Deksel
[2] Schijfje mechanische standaanwijzing
[3] Pijltje eindstanden
[4] Symbool voor de stand OPEN
[5] Symbool voor de stand DICHT
Weergaven en indicaties
37
