SAEx 25.1 – SAEx 40.1/SAREx 25.1 – SAREx 30.1 Meld- en stuureenheid: elektromechanisch
Elektrische aansluiting
5.5.3.
Aansluitruimte sluiten
WAARSCHUWING Drukvaste behuizing, explosiegevaar!
5.6.
Toebehoren voor de elektrische aansluiting
5.6.1.
Besturingseenheid op wandbeugel
Toepassing
Opbouw
26

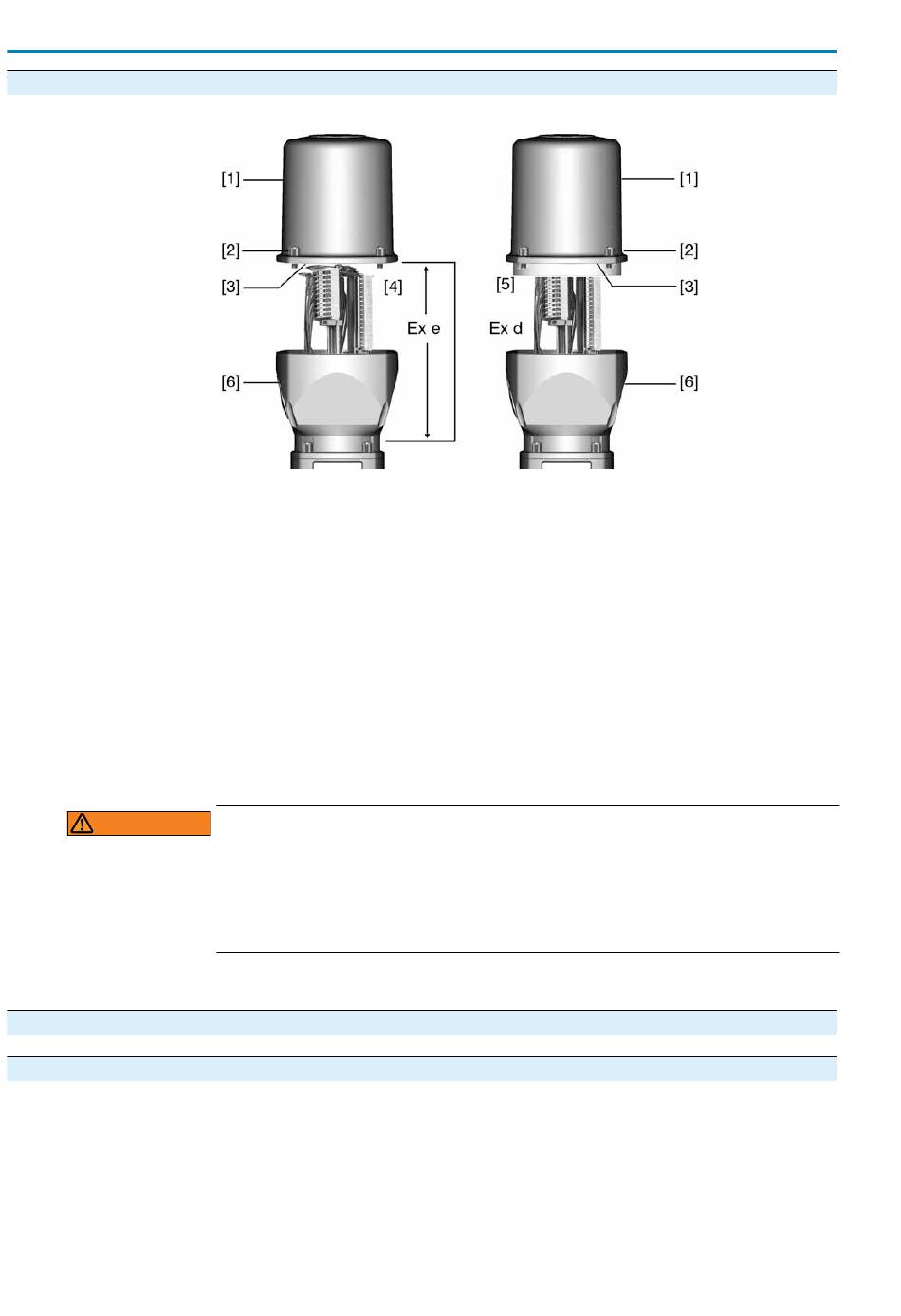

Afbeelding 24: Stekkers: links KES, rechts KES-drukvast
[1] Deksel
[2] Boutjes deksel
[3] O-ring
[4] Aansluitruimte: Beschermingsklasse Ex e
[5] Aansluitruimte: Beschermingsklasse Ex d
[6] Behuizing
1. Pasvlakken van het deksel [1] en de behuizing schoonmaken.
2. Bij stekkers KES-drukvast: Afdichtgroeven met een zuurvrij anti-roestmiddel
conserveren.
3. Controleer of de O-ring [3] in goede staat is. Indien beschadigd door een nieuw
exemplaar vervangen.
4. O-ring met zuurvrij vet (bijv. vaseline) licht invetten en juist plaatsen.
De dood of zwaar lichamelijk letsel kunnen de gevolgen zijn.
→ Deksel en onderdelen van de behuizing zorgvuldig behandelen.
→ Afdichtgroeven mogen niet beschadigd of vervuild zijn.
→ Deksel tijdens de montage niet scheef plaatsen.
5. Deksel [1] plaatsen en boutjes [2] gelijkmatig en kruisgewijs vastdraaien.
Met de wandbeugel kan de besturingseenheid los van de aandrijving worden
gemonteerd.
• Bij een gemonteerde aandrijving, die moeilijk bereikbaar is.
• Als de aandrijving aan hoge temperaturen wordt blootgesteld.
• Indien de afsluiter aan intensieve trillingen onderhevig is.
Afbeelding 25: Montage met wandbeugel
ACExC 01.1 Intrusive
