SAEx 25.1 – SAEx 40.1/SAREx 25.1 – SAREx 30.1 Meld- en stuureenheid: elektromechanisch
ACExC 01.1 Intrusive
9.5.1.
Eindstand DICHT (zwart veld) instellen
9.5.2.
Eindstand OPEN (wit veld) instellen

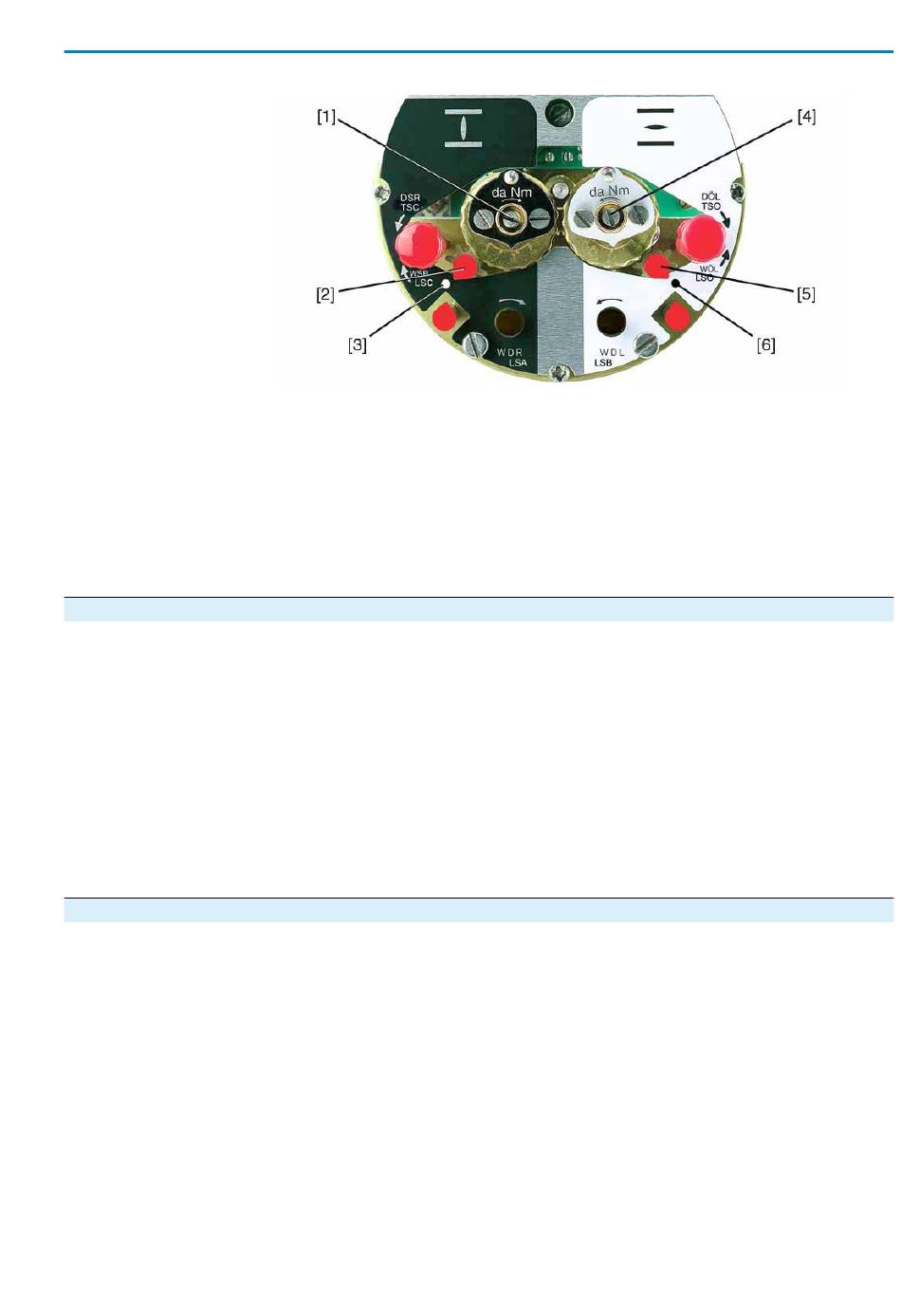

Afbeelding 48: Instellingselementen voor het wegschakelmechanisme
Zwart veld:
[1] Instelspindel: Eindstand DICHT
[2] Wijzer: Eindstand DICHT
[3] Punt: Eindstand DICHT ingesteld
Wit veld:
[4] Instelspindel: Eindstand OPEN
[5] Wijzer: Eindstand OPEN
[6] Punt: Eindstand OPEN ingesteld
1. Inschakelen van handmatige bediening.
2. Het handwiel met de wijzers van de klok meedraaien tot de afsluiter is gesloten.
3. Handwiel ca. ½ slag (naloop) terugdraaien.
4. Instelspindel [1] continu ingedrukt houden en met behulp van een schroeven-
draaier in de richting van de pijl draaien; let daarbij op de wijzer [2]: onder een
duidelijk voelbaar en hoorbaar ratelen springt de wijzer [2] steeds 90° verder.
5. Staat de wijzer [2] 90° voor punt [3]: dan alleen nog langzaam verder draaien.
6. Springt de wijzer [2] naar het punt [3]: niet meer draaien en de instelspindel loslaten.
➥ De eindstand DICHT is nu ingesteld.
7. Indien te ver werd gedraaid (ratelen ná het omspringen van de wijzer): de instelspin-
del in dezelfde richting verder draaien en de instelprocedure herhalen.
1. Inschakelen van handmatige bediening.
2. Het handwiel tegen de wijzers van de klok in draaien, totdat de afsluiter geheel
geopend is.
3. Handwiel ca. ½ slag (naloop) terugdraaien.
4. Instelspindel [4] (afbeelding) continu ingedrukt houden en met behulp van een
schroevendraaier in de richting van de pijl draaien; let daarbij op de wijzer [5]: onder
een duidelijk voelbaar en hoorbaar ratelen springt de wijzer [5] steeds 90° verder.
5. Staat de wijzer [5] 90° voor punt [6]: dan alleen nog langzaam verder draaien.
6. Springt de wijzer [5] naar het punt [6]: niet meer draaien en de instelspindel loslaten.
➥ D e eindstand OPEN is nu ingesteld.
7. Indien te ver werd gedraaid (ratelen ná het omspringen van de wijzer): de instelspin-
del in dezelfde richting verder draaien en de instelprocedure herhalen.
Inbedrijfstelling (basisinstellingen)
45
