Flexibele wanden met metalen profiel > Droge montage met inbouwset ES

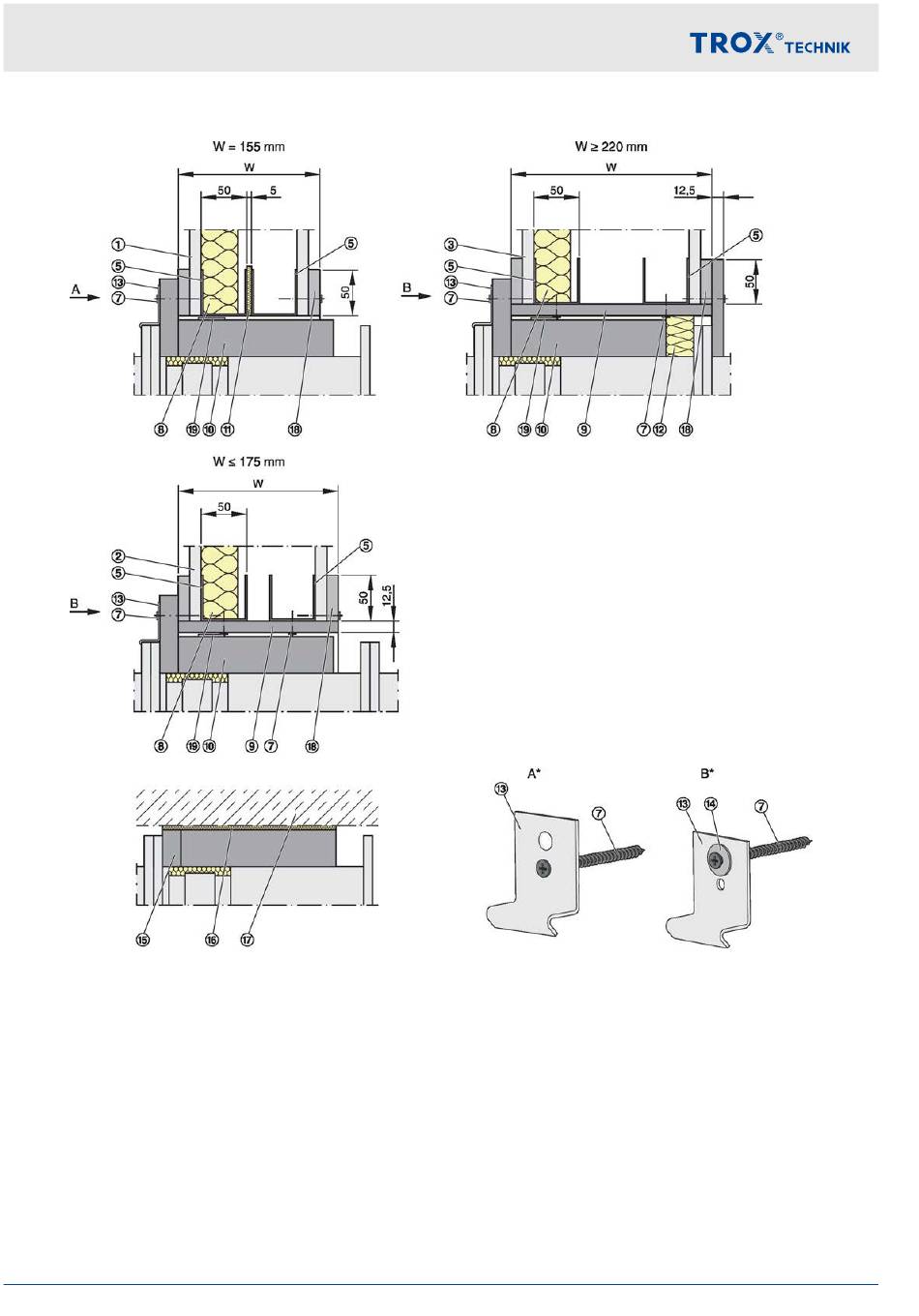

Afb. 40: Droge montage in F30-systeemwanden met W
①
Systeemwand met dubbele profielen W = 155 mm
(afgebeeld W = 155 mm)
②
Systeemwand met enkele of dubbele profielen
W ≤ 175 mm (afgebeeld
W = 175 mm, dubbele profielen)
③
Systeemwand met dubbele profielen W ≥ 220 mm
(afgebeeld W = 220 mm)
⑤
Omlopend metaalprofiel
⑦
Montageschroeven
⑧
Mineraalwol (conform de wandconstructie)
⑨
Kopse afdekking aan het metalen profiel
geschroefd
⑩
inbouwset
⑪
Scheidingsstrook (conform de wandconstructie)
58
≥ 75 mm
⑫
Vulling (mineraalwol A1, ≥ 50 kg/m³ of gipsmortel)
⑬
Beugels
⑭
Onderlegring (levering derden)
⑮
Inbouwset, in het werk af te zagen voor plaatsing
tegen het plafond of vloer en de afdichting ⑲ ver-
wijderd
⑯
Gipsmortel, mineralewol ≥ 1000 °C of iets derge-
lijks voor het egaliseren van de plafond- resp. vloe-
roneffenheden
⑰
Plafond (getekend) resp. vloer
⑱
Opdekking
⑲
Afdichting
*
Bevestiging van de beugels aan de metalen staan-
ders: "A" bij een inbouwopening zonder kopseaf-
dichting, "B" bij een inbouwopening met dagkant
