5.6.3 Droge montage met steenwolpaneel

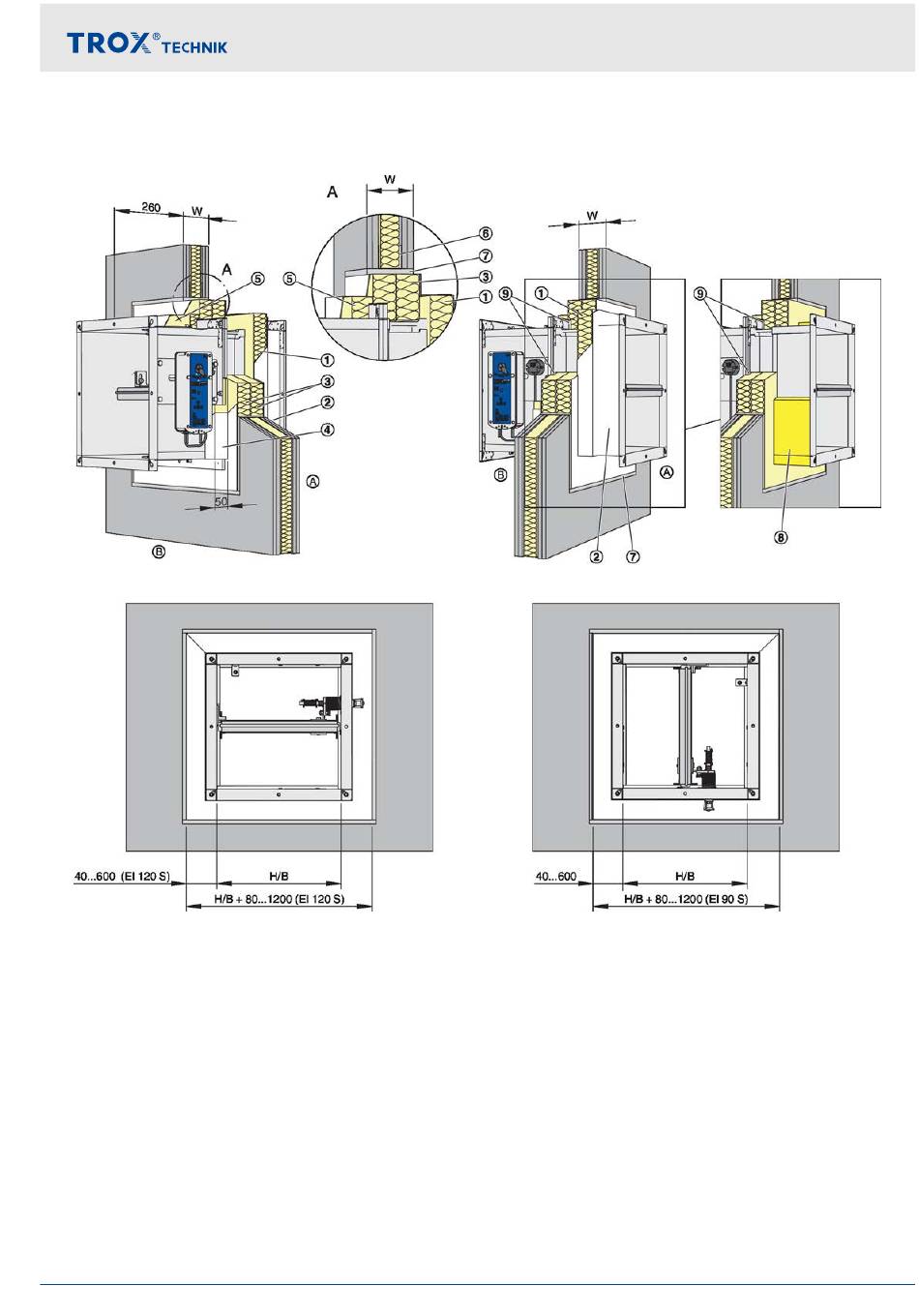

Afb. 41: Systeemwand, droge montage met een steenwolplaat, klepblad horizontaal of vertikaal
①
Steenwol-stroken, 3-zijdig of alleen boven
②
Brandwerende coating rondom, dikte 2,5 mm tot
aan de flens aanbrengen
③
Steenwol platenpakket met brandwerende coating
④
Brandwerende coating, rondom min, dikte 2,5 mm
⑤
Mineraalwollen-strook
⑥
Omlopend metaalprofiel
Let op: Iedere brandklep moet aan de bedienzijde en aan de montagezijde gebeugeld worden.
Flexibele wanden met metalen profiel > Droge montage met steenwolpaneel
⑦
⑧
⑨
Ⓐ
Ⓑ
*
Brandklep Serie FK-EU
Dagkant (aan de metalen profielen geschroefd) *
Mineralewol-bekleding, ≥ 100 kg/m³, ≥ 1000 °C,
30 mm dik, omlopend vastgekleeft
Brandwerende acrylkit
Ä 20
Inbouwzijde
Bedieningszijde
bij een wanddikte W > 100 mm twee lagen dagkant
van wandisolatie platen
Inbouw
Ä 100
59
