Flexibele wanden met metalen profiel > Voor droge montage met glijdende plafondaansluiting

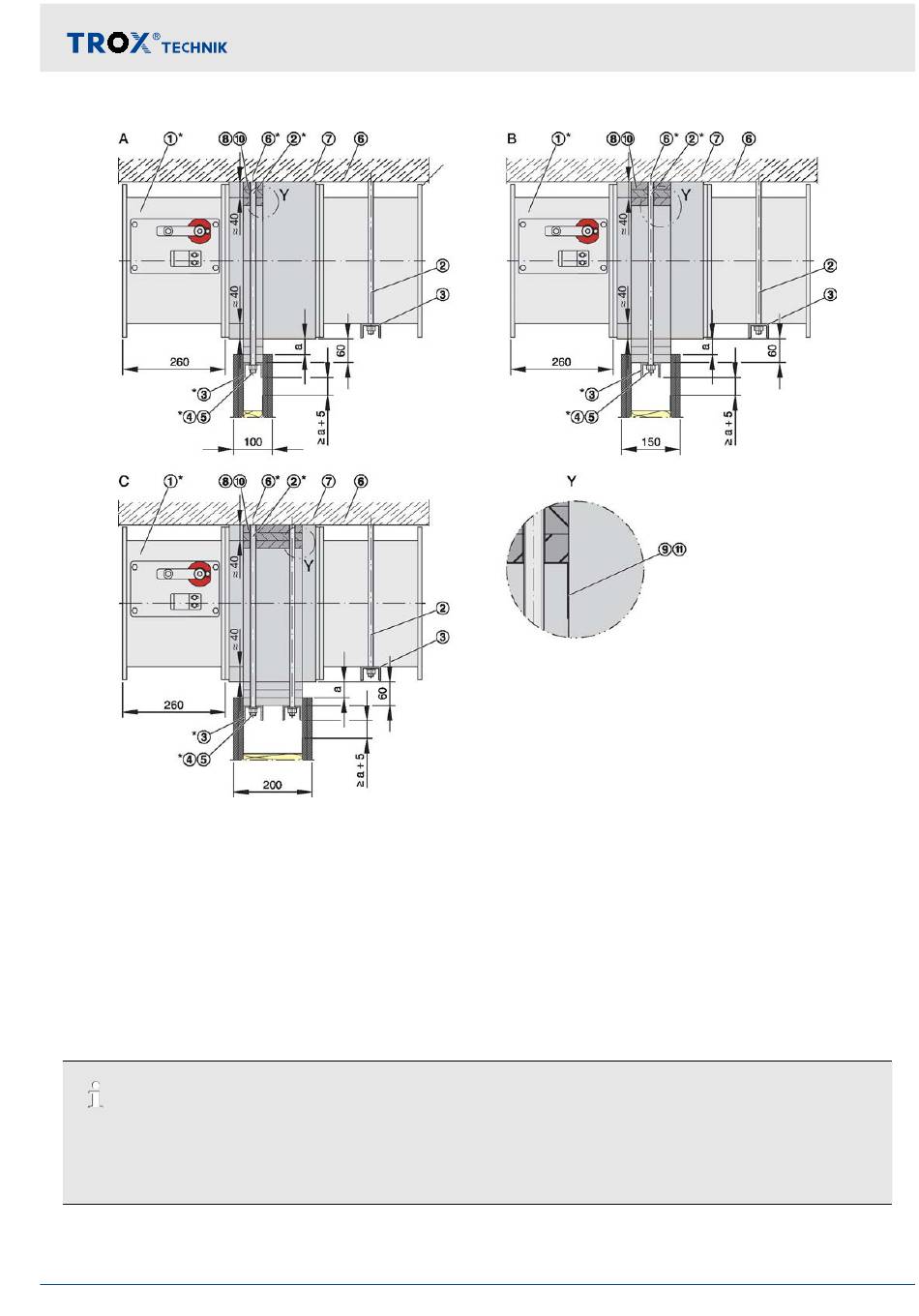

Afb. 48: Droge montage in F90-lichte scheidingswanden met glijdende plafondaansluiting met W
A
Voorbeeld GL100 (wanddikte 100 mm / profiel-
breedte 50 mm)
B
Voorbeeld GL150 (Wanddikte 150 mm / profiel-
breedte 100 mm)
C
Voorbeeld GL100 (Wanddikte 200 mm / profiel-
breedte 150 mm)
①
FK-EU met verlengdeel en fabrieksmatige voorge-
monteerde inbouwset
②
Draadstangen M10 of M12 (afhankelijk van de
grootte)
③
U50-Profiel
④
Ring M10 of M12
Inbouwset GL
Bij de fabrieksmatige inbouwset GL is het opvolgende cijfer altijd de wanddikte met dubbele beplating van 12,5
mm. Voorbeeld: GL125 is te gebruiken bij een aan beide zijden, dubbel (2
profielbreedte van 75 mm. Andere dikten van de beplating of uitvoeringen met een afwijkend aantal platen op
aanvraag.
⑤
Moer M10 of M12
⑥
Metalen plug M10 of M12
⑦
Massief plafond
⑧ ⑩
Plafonduitvulstroken
⑨ ⑪
Plafondaansluitprofiel
*
Leveringsomvang
Brandklep Serie FK-EU
≥ 100 mm
× 12,5 mm) uitgevoerde wand met een
Inbouw
69
