3.
Brandklep gecentreerd in de wandsparing schuiven, zodat de inbouwset tegen de wand aanligt.
Brandklep afhankelijk van de wanddikte W aan montagezijde met een verlengdeel verlengen (aanbouwdeel of
door de klant).
Ä Tabel op pagina 19
4.
Brandklep met klemmen, beugels en snelbouwschroeven aan het houtenframe bevestigen.
Let op: De bevestigingspunten gelijkmatig over de B-maat verdelen. De lengte van de snelbouwschroeven
moet zo gekozen worden, dat een bevestiging aan het houten profiel plaatsvindt. Gaten voor de snelbouw-
schroeven in de inbouwset met Ø4 mm voorboren.
Beugel
H-zijde: telkens één beugel en snelbouwschroef
B-zijde:
–
B ≤ 800 mm: elk 2 beugels en snelbouwschroeven
–
B > 800 mm: elk 3 beugels en snelbouwschroeven
Z-profiel
H-Zijde:
–
B ≤ 800 mm: krijgt 1 Z-profiel en snelbouwschroef
–
B > 800 mm: krijgt 2 Z-profielen en snelbouwschroef

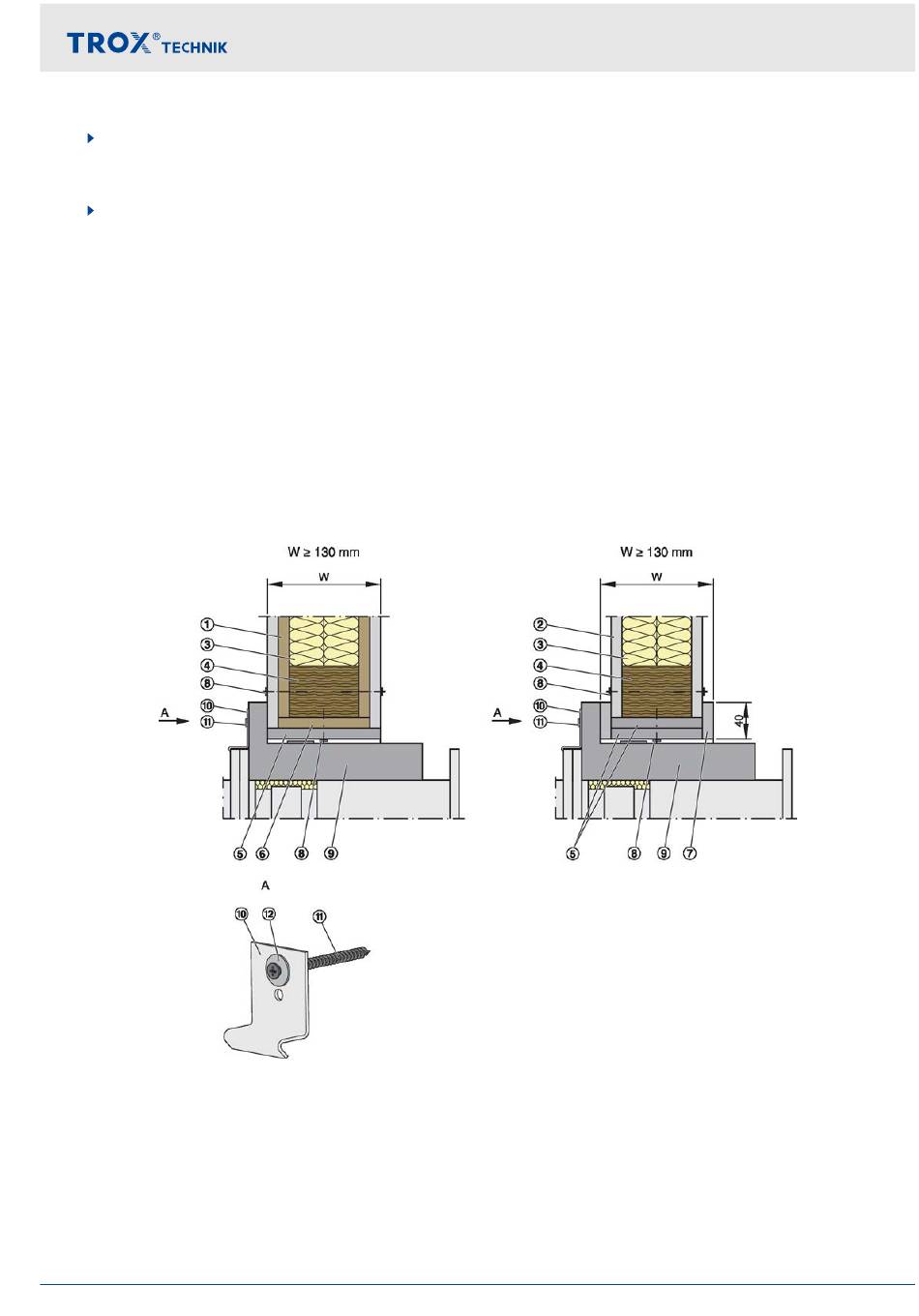

Afb. 54: Droge montage in F30-systeemwanden met houten staanders met W
①
MDF plaat
②
Beplating
③
Mineraalwol (conform de wandconstructie)
④
Liggers / houtenstaander
⑤
Dagkant, (indien nodig met getrapte aansluiting
conform Afb. 54)
⑥
Dagkant, MDF-plaat
Flexibele wanden met houten staanders > Droge montage met inbouwset ES
Brandklep Serie FK-EU
≥ 130 mm
⑦
Opdekking
⑧
Schroef
⑨
inbouwset
⑩
Beugel / Z-profiel
⑪
Montageschroeven
⑫
Onderlegring (levering derden)
Inbouw
75
