Inbouw
Flexibele wanden met houten staanders > Droge montage met steenwolpaneel
5.7.3 Droge montage met steenwolpaneel

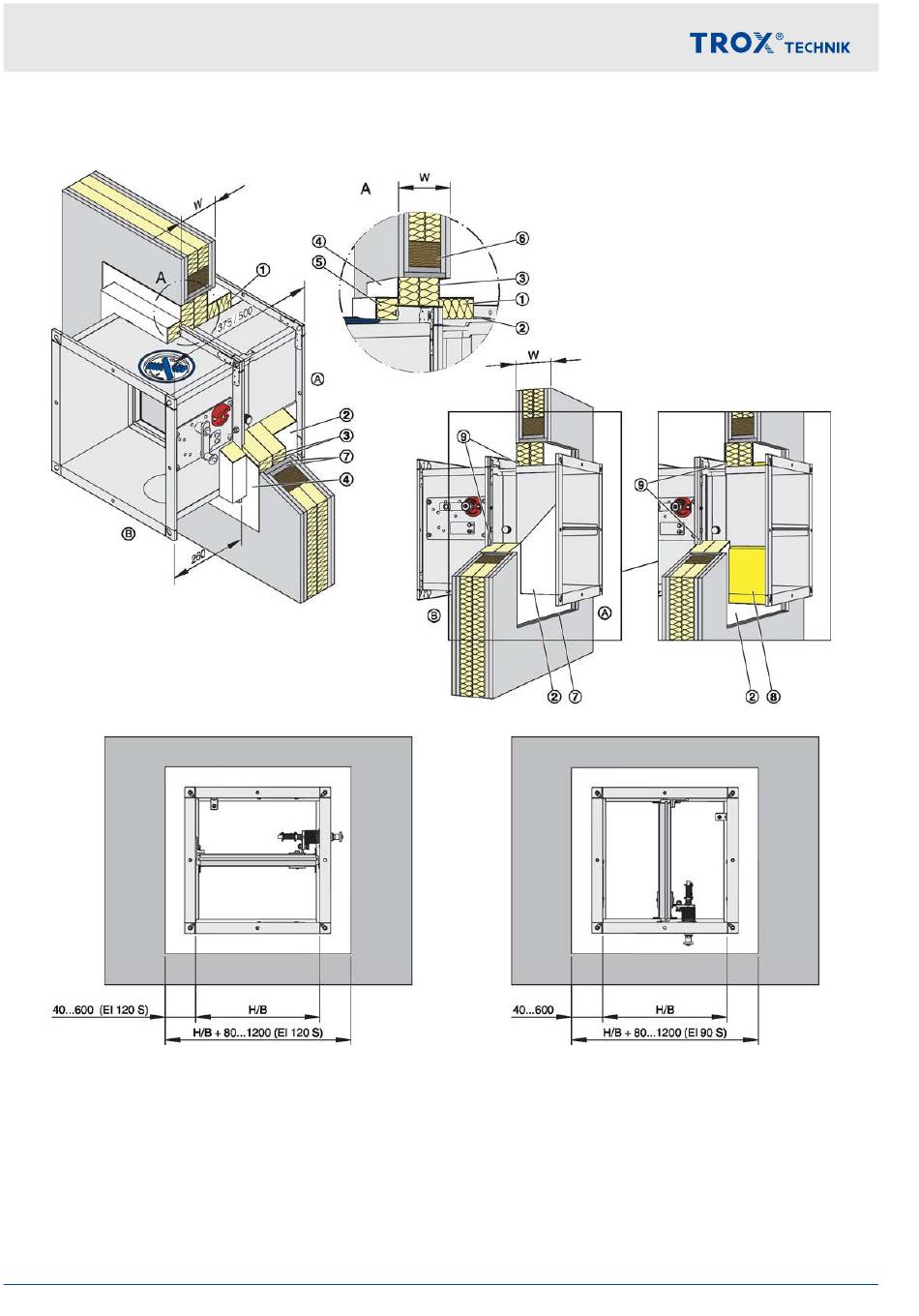

Afb. 55: Droge montage in systeemwand met houten staanders en steenwolpaneel, klepblad horizontaal of vertikaal.
①
Steenwol-stroken, 3-zijdig of alleen boven,
140 kg/m³, 90 × 50 mm
②
Brandwerende coating rondom, dikte 2,5 mm tot
aan de flens aanbrengen
③
Steenwol platenpakket met brandwerende coating
④
Brandwerende coating, rondom min, dikte 2,5 mm
⑤
Steenwol-stroken 3-zijdig, 140 kg/m³, 50 × 50 mm
⑥
Houtenstaander / ligger
Let op: Iedere brandklep moet aan de bedienzijde en aan de montagezijde gebeugeld worden.
76
⑨
Dagkant, dubbele, met getrapte aansluiting,
geschroefd
⑧
Mineralewol-bekleding, ≥ 100 kg/m³, ≥ 1000 °C,
30 mm dik, omlopend vastgekleeft
⑨
Brandwerende acrylkit
Ⓐ
Inbouwzijde
Ⓑ
Bedieningszijde
Brandklep Serie FK-EU
Ä 20
Ä 100
