Inbouw
Schachtwanden > Schachtwand met metalen regelwerk
5.9.1.1
Droge montage met inbouwset ES

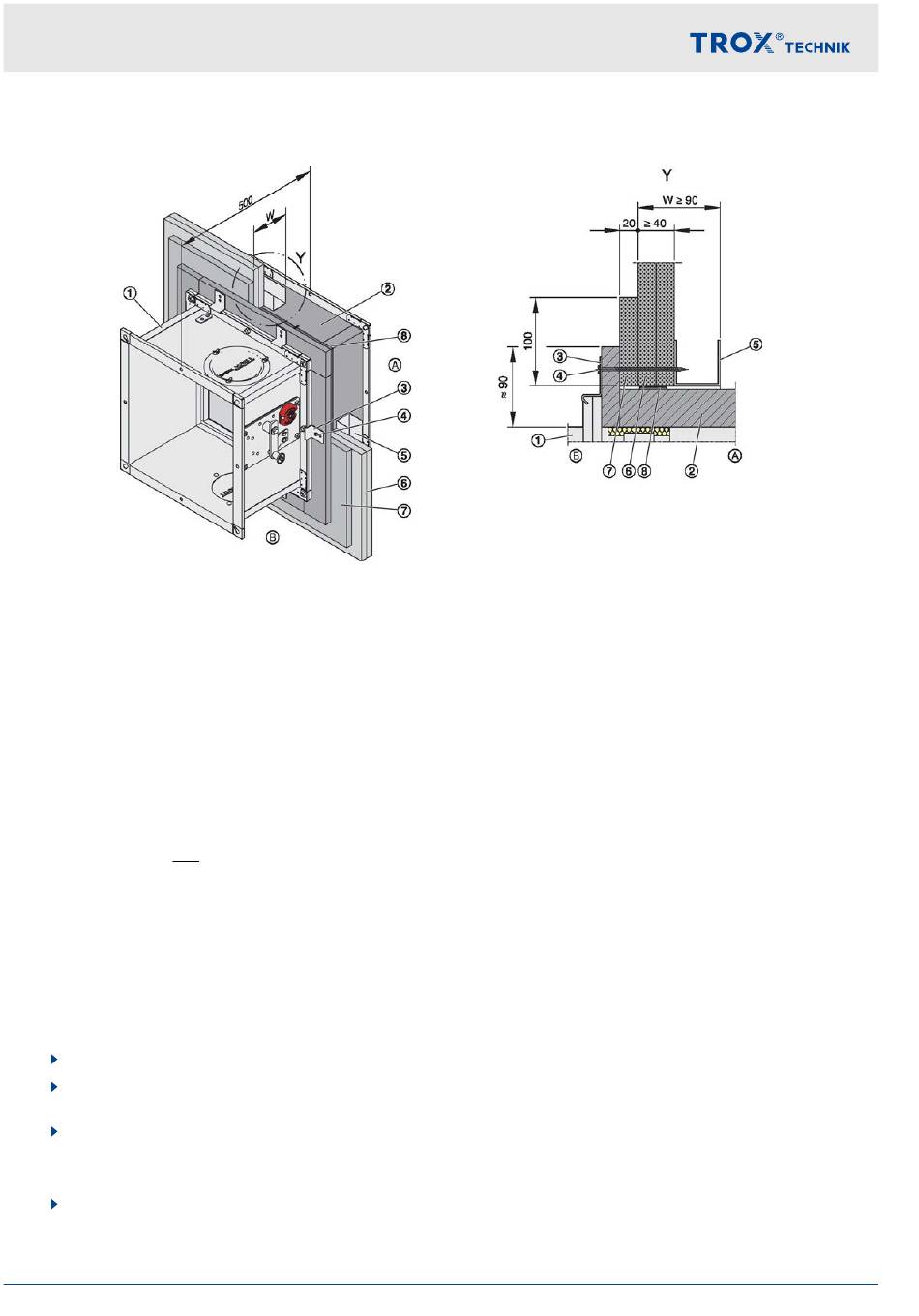

Afb. 65: Droge montage in een schachtwand met metalenprofielen
①
FK-EU
②
inbouwset ES
③
Beugels
④
Montageschroeven (lengte ≥ 90 mm, afhankelijk
van de opdikking)
⑤
UW-Profiel
Verdere details voor het monteren in wanden met verschillende wanddikten, zie Afb. 66
Personeel:
Vaklieden
Vereisten
Brandwerendheidsklasse tot EI 90 S
Schachtwanden met metalenprofielen en eenzijdige beplating, W ≥ 90 mm, verdere specificaties
Ä op pagina 88
Huislengte L = 500 mm
Afstand van de brandklep tot dragende bouwdelen ≥ 40 mm (De inbouwmaat is bepaald door de constructie
90 mm omlopend) detail nabij het plafond resp. de vloer met afgevlakte inbouwset zie Afb. 66
Afstand tussen twee brandkleppen ≥ 200 mm
Aansluiting van het luchtkanaal kan met elastische aansluitingen (aanbevolen)
Voor de montage van de montageset in de wand, moet er voldoende vrije ruimte zijn, als mogelijk 90 mm omlo-
pend
Voor het aansluiten van het kanaal an de montagezijde de benodigde ruimte reserveren
1.
Schachtwand volgens de opgaven van de fabrikant plaatsen en de sparing maken.
2.
Inbouwset aan de brandklep monteren (de benodigde ruimte voor het aansluiten van het kanaal aan de
inbouwzijde inplannen).
3.
Brandklep in de wandsparing schuiven, zodat de inbouwset tegen de wand aanligt.
Brandklep afhankelijk van de wanddikte W aan montagezijde met een verlengdeel verlengen (aanbouwdeel of
door de klant).
Ä Tabel op pagina 19
4.
Brandklep met beugels en snelbouwschroeven aan het frame bevestigen.
90
Ä Hoofdstuk 5.3.2 „Montage inbouwsets E1, E2, ES aan de brandklep" op pagina 21.
Brandklep Serie FK-EU
⑥
Beplating dubbellaags, aan een zijde van de
metalen profielen
⑦
Opdekken van wandmateriaal
⑧
Opschuimende band
Ⓐ
Inbouwzijde
Ⓑ
Bedieningszijde
Ä op pagina 88
