2.4 Symbolen gebruikersinterface
Hieronder volgen pictogrammen die in het scherm van de geavanceerde HemoSphere-monitor verschijnen.
Voor meer informatie over het uiterlijk van schermen en navigatie raadpleegt u hoofdstuk 5, Navigeren van
de geavanceerde HemoSphere-monitor. Bepaalde pictogrammen zijn alleen zichtbaar tijdens bewaking met een
specifieke hemodynamische technologiemodule of kabel, zoals aangegeven.

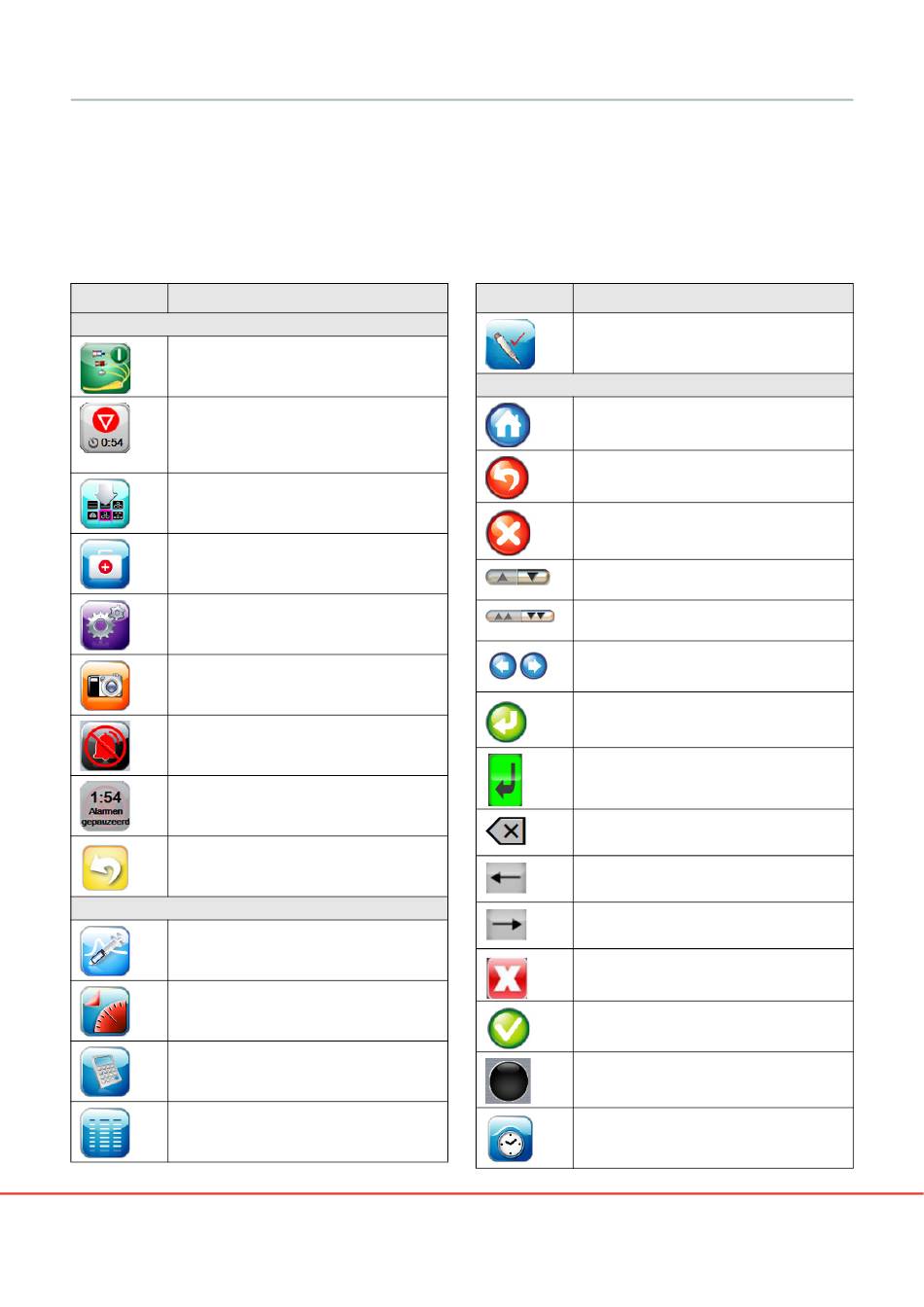

Tabel 2-1 Symbolen op het monitorscherm
Symbool
Beschrijving
Pictogrammen navigatiebalk
Starten met CO-bewaking (HemoSphere-
Swan-Ganz-module)
Stoppen met CO-bewaking met
CO-afteltimer (raadpleeg CO-afteltimer
en STAT CO op pagina 109)
(HemoSphere-Swan-Ganz-module)
Selectie monitorscherm
Menu klinische acties
Menu instellingen
Schermafdruk (snapshot)
Hoorbare alarmen onderdrukken
Alarmen gepauzeerd (onderdrukt) met
afteltimer (Raadpleeg Hoorbare alarmen
onderdrukken op pagina 55)
Pauzeren bewaking verlaten
Pictogrammen voor menu Klinische effecten
iCO (intermitterende cardiac output)
(HemoSphere-Swan-Ganz-module)
Oximetriekalibratie (HemoSphere-
oximetriekabel)
Calculator afgeleide waarden
Gebeurtenisoverzicht
Tabel 2-1 Symbolen op het monitorscherm (vervolg)
Symbool
Beschrijving
Patiënt CCO kabel test
(HemoSphere-Swan-Ganz-module)
Pictogrammen voor menunavigatie
Terug naar hoofdscherm voor bewaking
Terug naar voorgaand menu
Annuleren
Bladeren om item in verticale lijst te
selecteren
Verticaal per pagina bladeren
Horizontaal bladeren
Enter (invoeren)
Toets voor invoeren op toetsenblok
Backspace-toets op toetsenblok
Verplaats de cursor 1 teken naar links
Verplaats de cursor 1 teken naar rechts
Toets voor annuleren op toetsenblok
Item ingeschakeld
Item niet ingeschakeld
Klok/golfvorm - hiermee kan de gebruiker
historische of intermitterende gegevens
bekijken
