Geavanceerde HemoSphere-monitor

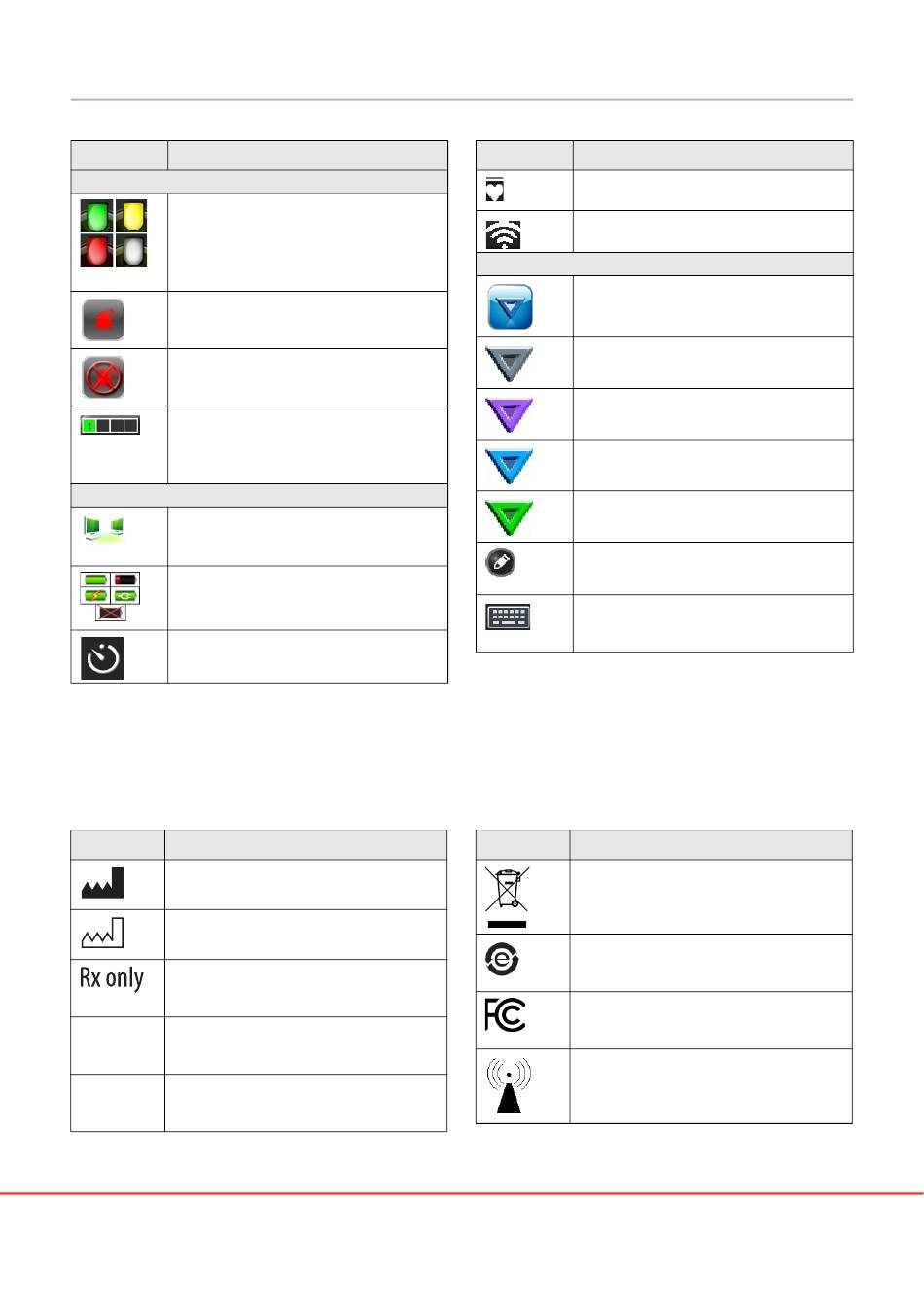

Tabel 2-1 Symbolen op het monitorscherm (vervolg)
Symbool
Beschrijving
Pictogrammen parameterbol
Klinische/alarmindicatoren:
Groen: binnen doelwaardebereik
Geel: buiten doelwaardebereik
Rood: rood alarm en/of doelwaardezone
Grijs: geen doelwaarde ingesteld
Pop-up Alarmen/doelen: parameter
indicator voor hoorbaar alarm
ingeschakeld
Pop-up Alarmen/doelen: parameter
indicator voor hoorbaar alarm
uitgeschakeld
Indicatorbalk signaalkwaliteit
Raadpleeg Indicator signaalkwaliteit
('signal quality indicator') op pagina 125
(HemoSphere-oximetriekabel)
Pictogrammen informatiebalk
Pictogram voor ingeschakeld ZIS in
informatiebalk
Raadpleeg tabel 8-2 op pagina 101
Pictogrammen voor indicatie levensduur
batterij in informatiebalk
Raadpleeg tabel 5-5 op pagina 71
CO-aftellen (HemoSphere-
Swan-Ganz-module)
2.5 Symbolen op productlabels
Dit gedeelte geeft de symbolen weer die op de geavanceerde HemoSphere-monitor en andere beschikbare
accessoires voor het geavanceerde HemoSphere-bewakingsplatform staan.
Tabel 2-2 Symbolen op productlabels
Symbool
Beschrijving
Fabrikant
Fabricagedatum
Let op: De federale wet (VS) beperkt de
verkoop van dit instrument tot verkoop
door of op voorschrift van een arts.
Biedt bescherming tegen verticaal
IPX1
vallend water, in overeenstemming
met de IPX1-norm
Biedt bescherming tegen waterspatten
IPX4
in elke richting, in overeenstemming
met IPX4
Tabel 2-1 Symbolen op het monitorscherm (vervolg)
Symbool
Beschrijving
Gemiddelde hartslag (HemoSphere-
Swan-Ganz-module met ECG-ingang)
Wifi-signaal
Raadpleeg tabel 8-1 op pagina 100
Pictogrammen interventieanalyse
Knop interventieanalyse
Indicator voor type interventieanalyse voor
aangepaste gebeurtenis (grijs)
Indicator voor type interventieanalyse voor
positionele toediening (paars)
Indicator voor type interventieanalyse voor
vloeistoftoediening (blauw)
Indicator voor type interventieanalyse voor
interventie (groen)
Pictogram voor bewerken op de
interventie-informatieballon
Pictogram voor toetsenbord voor het
invoeren van opmerkingen in het
scherm interventie bewerken
Tabel 2-2 Symbolen op productlabels (vervolg)
Symbool
Beschrijving
Afzonderlijke verwerking voor elektrische
en elektronische apparatuur in
overeenstemming met EG-richtlijn
2002/96/EG.
Voldoet aan de vereisten van de Restriction
of Hazardous Substances (RoHS) -
uitsluitend voor China
Voldoet aan de vereisten van de Federal
Communications Commission (FCC) -
uitsluitend voor de VS
Dit apparaat bevat een niet-ioniserende
stralingszender, die RF-interferentie
kan veroorzaken met andere apparaten
in de buurt van dit apparaat.
33
2 Veiligheid en symbolen
