Geavanceerde HemoSphere-monitor
5.3.4
Gedeeld scherm grafische trend/trendtabel
Het gedeelde scherm grafische trend/trendtabel toont een combinatie van de monitorweergaven voor grafische
trend en trendtabel. Dit scherm is handig voor het tegelijkertijd bekijken van de huidige status en geschiedenis
van geselecteerde gemeten parameters in grafische opmaak en andere geselecteerde gemeten parameters
in tabelvorm.
Als er twee hoofdparameters worden geselecteerd, wordt de eerste hoofdparameter weergegeven in grafische
trendopmaak en de tweede in een trendtabel. Hoofdparameters kunnen worden veranderd door het
parameterlabel op de parameterbol aan te raken. Als er meer dan twee hoofdparameters worden geselecteerd,
worden de eerste twee hoofdparameters weergegeven in grafische trendopmaak en de derde en vierde – als
een vierde is geselecteerd – in een trendtabel. De tijdschaal voor gegevens die wordt weergegeven op een of
meer grafische trendweergaven van hoofdparameters is afhankelijk van de tijdschaal die wordt weergegeven
in de trendtabellenweergaven. Raadpleeg voor meer informatie over grafische trendweergaven Weergave
grafische trend bewaking op pagina 58. Raadpleeg voor meer informatie over trendtabelweergaven Trendtabellen
op pagina 62.
5.3.5
Scherm Fysiologie
Het Fysiologiescherm is een animatie van de wisselwerking tussen hart, bloed en het vaatsysteem.
De parameterwaarden voor continu worden weergegeven in samenhang met de animatie.
Op het fysiologiescherm is het kloppend hart een visuele weergave van de hartslag, maar geen exacte
weergave van het aantal slagen per minuut. Belangrijke kenmerken van dit scherm worden genummerd
weergegeven op afbeelding 5-11. Dit voorbeeld is van het continue fysiologiescherm gedurende actieve
bewaking met de HemoSphere-Swan-Ganz-module en geïntegreerde ECG-, MAP- en CVD-signalen.
De ScvO
1
terwijl de HemoSphere-oximetriekabel aangesloten is en veneuze zuurstofsaturatie actief bewaakt.
Het Cardiac Output (CO/CI) wordt weergegeven aan de arteriële zijde van de animatie van het
2
vaatsysteem. De snelheid van de bloedcirculatie in de animatie wordt aangepast op basis van
de CO/CI-waarde en de lage/hoge doelbereiken die zijn geselecteerd voor die parameter.

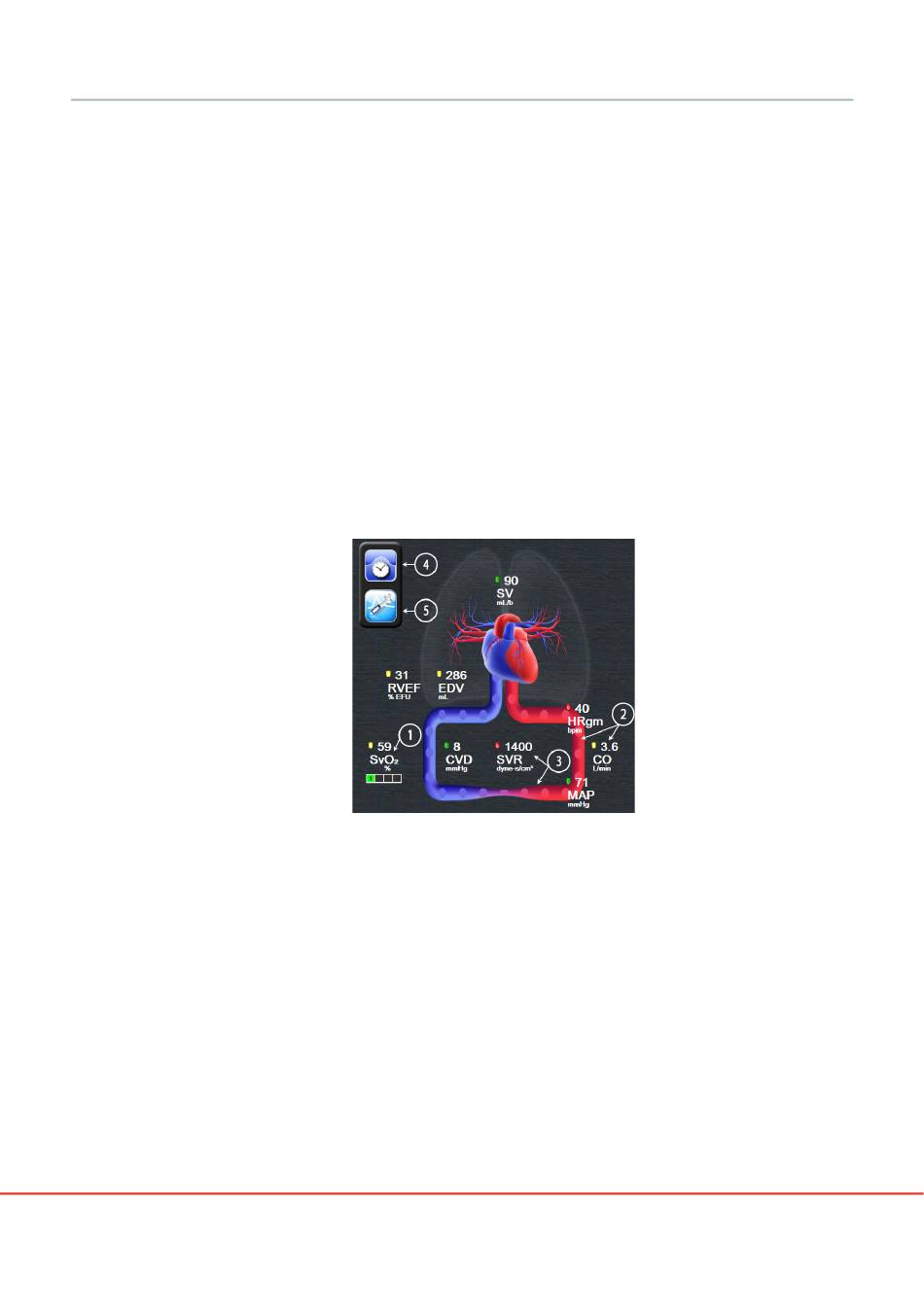

Afbeelding 5-11 Fysiologiescherm
/SvO
-parametergegevens en de signaalkwaliteitsindicator (SQI) worden hier weergegeven
2
2
5 Navigeren van de geavanceerde HemoSphere-monitor
64
