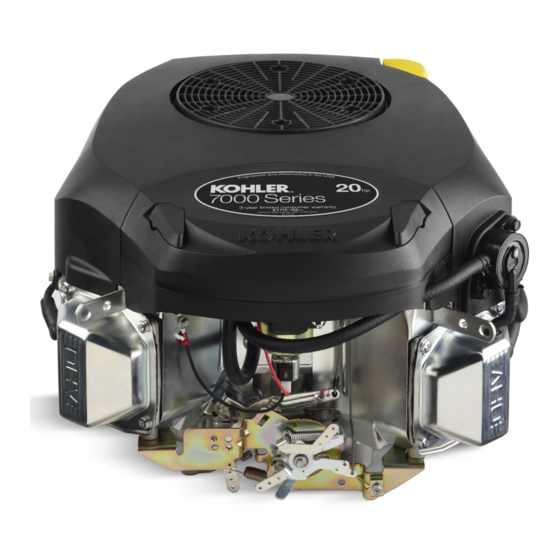

Kohler 7000 Series Handleiding

Lees alle veiligheidsmaatregelen en instructies zorgvuldig door voordat u de apparatuur bedient. Raadpleeg de bedieningsinstructies van de apparatuur die door deze motor wordt aangedreven.
Zorg ervoor dat de motor is uitgeschakeld en waterpas staat voordat u onderhoud of service uitvoert.
Garantiedekking zoals beschreven op de garantiekaart en op KohlerEngines.com. Lees dit aandachtig door, want het geeft u specifieke rechten en plichten.
Om de naleving van de toepasselijke emissievoorschriften te handhaven, mag de tegendruk van het uitlaatsysteem de limieten niet overschrijden die te vinden zijn op KohlerEngines.com. Zoek op modelnummer, selecteer Meer lezen en selecteer vervolgens het tabblad Specificaties.
Noteer de motorinformatie om te raadplegen bij het bestellen van onderdelen of het verkrijgen van garantiedekking.

Veiligheidsmaatregelen

Een gevaar dat kan leiden tot de dood, ernstig letsel of aanzienlijke materiële schade.

Een gevaar dat kan leiden tot licht persoonlijk letsel of materiële schade.
OPMERKING: wordt gebruikt om mensen te informeren over belangrijke installatie-, bedienings- of onderhoudsinformatie.

Explosieve brandstof kan brand en ernstige brandwonden veroorzaken. Vul de brandstoftank niet bij terwijl de motor heet is of draait.

Benzine is extreem ontvlambaar en de dampen kunnen exploderen als ze worden ontstoken. Bewaar benzine uitsluitend in goedgekeurde containers, in goed geventileerde, onbezette gebouwen, uit de buurt van vonken of vlammen. Gemorste brandstof kan ontbranden als het in contact komt met hete onderdelen of vonken van de ontsteking. Gebruik nooit benzine als schoonmaakmiddel.

Koolmonoxide kan ernstige misselijkheid, flauwvallen of de dood veroorzaken. Vermijd het inademen van uitlaatgassen.

Motoruitlaatgassen bevatten giftige koolmonoxide. Koolmonoxide is geurloos, kleurloos en kan de dood veroorzaken bij inademing.

Onbedoeld starten kan ernstig letsel of de dood veroorzaken. Koppel de bougiekabel(s) los en aard deze voordat u onderhoud uitvoert.

Voordat u aan de motor of apparatuur gaat werken, schakelt u de motor als volgt uit: 1) Koppel de bougiekabel(s) los. 2) Koppel de negatieve (–) accukabel los van de accu.

Draaiende onderdelen kunnen ernstig letsel veroorzaken. Blijf uit de buurt terwijl de motor in werking is.
Houd handen, voeten, haar en kleding uit de buurt van alle bewegende delen om letsel te voorkomen. Gebruik de motor nooit zonder afdekkingen, kappen of beschermingen.

Elektrische schok kan letsel veroorzaken. Raak de draden niet aan terwijl de motor draait.

Hete onderdelen kunnen ernstige brandwonden veroorzaken. Raak de motor niet aan tijdens het gebruik of vlak na het stoppen.
Gebruik de motor nooit zonder hitteschilden of beschermingen.

California Proposition 65-waarschuwingen
De motoruitlaat van dit product bevat chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken.

Dit product bevat chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken.

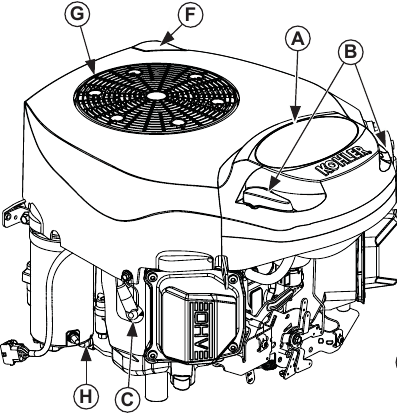

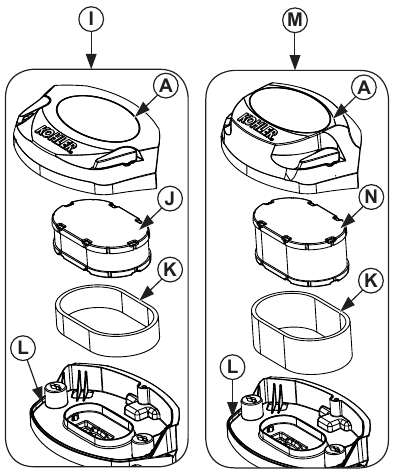

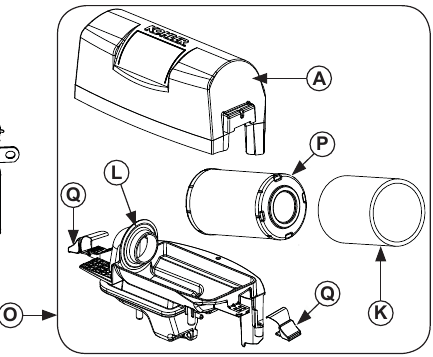

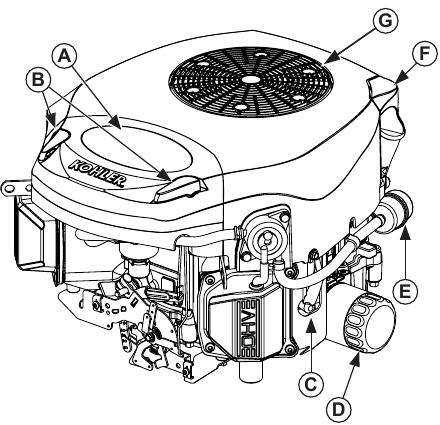

Overzicht

1. Luchtfilterdeksel
2. Luchtfilterdekselhendel
3. Bougie
4. Oliefilter
5. Brandstoffilter
6. Olievuldop/Peilstok
7. Vuilrooster
8. Olieaftapplug
9. Laagprofiel luchtfilter (LPAC)
10. LPAC-element
11. Voorfilter
12. Luchtfilterbasis
13. Hoogwaardig luchtfilter
14. Hoogwaardig element
15. PRO-prestatieluchtfilter
16. PRO-prestatie-element
17. Beugel

Ga naar KohlerEngines.com voor informatie over serviceonderdelen en aankoopopties.

Checklist vóór het starten

1. Controleer het oliepeil. Voeg olie toe als het laag is. Niet te vol doen.
2. Controleer het brandstofniveau. Voeg brandstof toe als het laag is. Controleer de onderdelen en leidingen van het brandstofsysteem op lekkage.
3. Controleer en reinig koelgebieden, luchtinlaatgebieden en externe oppervlakken van de motor (vooral na opslag).
4. Controleer of de luchtfilteronderdelen en alle kappen, afdekkingen van de apparatuur en beschermingen op hun plaats zitten en goed vastzitten.
5. Controleer de vonkenvanger (indien aanwezig).

Starten

Koolmonoxide kan ernstige misselijkheid, flauwvallen of de dood veroorzaken. Vermijd het inademen van uitlaatgassen.

Motoruitlaatgassen bevatten giftige koolmonoxide. Koolmonoxide is geurloos, kleurloos en kan de dood veroorzaken bij inademing.

Draaiende onderdelen kunnen ernstig letsel veroorzaken. Blijf uit de buurt terwijl de motor in werking is.
Houd handen, voeten, haar en kleding uit de buurt van alle bewegende delen om letsel te voorkomen. Gebruik de motor nooit zonder afdekkingen, kappen of beschermingen.

Standaard Choke-systeem

• Boven 32°F (0°C)
  Raadpleeg de bedieningsinstructies van de apparatuur die door deze motor wordt aangedreven voor specifieke startinstructies.
• 32°F (0°C) en lager
  1. Raadpleeg de bedieningsinstructies van de apparatuur die door deze motor wordt aangedreven voor specifieke startinstructies.
  2. Raadpleeg de tips voor starten bij koud weer in deze handleiding.

Smart-Choke_TM

• Boven 32°F (0°C)
  1. Deze functie past automatisch de motorklep aan bij het opstarten met het gaspedaal in elke positie.
  2. Als de motor niet bij de eerste poging start, wacht dan 3-5 seconden en probeer het opnieuw (als er na de derde poging geen start is, wacht dan 1 minuut).
  3. Als de motor niet consistent start bij de vijfde poging, neem dan contact op met een geautoriseerde Kohler-dealer voor hulp.
• 32°F (0°C) en lager
  1. Deze functie past automatisch de motorklep aan bij het opstarten met het gaspedaal in elke positie (wintermengselbrandstof wordt aanbevolen).
  2. Als de motor niet bij de eerste poging start, wacht dan 5-10 seconden en probeer het opnieuw (als er na de derde poging geen start is, wacht dan 1 minuut).
  3. Als de motor niet consistent start bij de vijfde poging, neem dan contact op met een geautoriseerde Kohler-dealer voor hulp.

eChoke_TM

• Boven 32°F (0°C)
  1. Deze functie brengt automatisch systeemaanpassingen aan de motor bij het opstarten met het gaspedaal in elke positie.
  2. Als de motor niet bij de eerste poging start, wacht dan 3-5 seconden en probeer het opnieuw (als er na de derde poging geen start is, wacht dan 1 minuut).
  3. Als de motor niet consistent start bij de vijfde poging, zet dan de sleutel op OFF (UIT), pauzeer even en doe nog een poging. Als de motor niet start, neem dan contact op met een geautoriseerde Kohler-dealer voor hulp.
• 32°F (0°C) en lager
  1. Deze functie brengt automatisch systeemaanpassingen aan de motor bij het opstarten met het gaspedaal in elke positie (wintermengselbrandstof wordt aanbevolen).
  2. Als de motor niet bij de eerste poging start, wacht dan 3-5 seconden en probeer het opnieuw (als er na de derde poging geen start is, wacht dan 1 minuut).
  3. Als de motor niet consistent start bij de vijfde poging, zet dan de sleutel op OFF (UIT), pauzeer even en doe nog een poging. Als de motor niet start, neem dan contact op met een geautoriseerde Kohler-dealer voor hulp.

Tips voor starten bij koud weer

1. Gebruik de juiste olie voor de verwachte temperatuur.
2. Ontkoppel alle mogelijke externe belastingen.
3. Gebruik verse winterbrandstof. Winterbrandstof heeft een hogere vluchtigheid om het starten te verbeteren.
4. Zorg ervoor dat de accu volledig is opgeladen.

Stoppen

1. Verwijder indien mogelijk de belasting door alle door de aftakas aangedreven hulpstukken los te koppelen.
2. Zet de gashendel tussen half en vol gas; stop de motor.
3. Laat de motor/applicatie niet onbeheerd achter met de sleutel op ON (AAN) (RUN (DRAAIEN) positie) gedurende lange perioden. Indien achtergelaten in een dergelijke toestand, moet de gebruiker de sleutel volledig op OFF (UIT) zetten voordat hij een herstart probeert om het systeem te resetten.

Werkhoek

Raadpleeg de bedieningsinstructies van de apparatuur die door deze motor wordt aangedreven. Gebruik deze motor niet boven de maximale werkhoek; zie de specificatietabel. Motorschade kan het gevolg zijn van onvoldoende smering.

Motortoerental

OPMERKING: knoei niet met de regelaarinstelling om het maximale motortoerental te verhogen. Overspeed is gevaarlijk en maakt de garantie ongeldig.

Werking op grote hoogte

Als deze motor op een hoogte van 1219 meter (4000 ft.) of hoger wordt gebruikt, is een carburateurset voor grote hoogte vereist. Ga naar KohlerEngines.com of bel 1-800-544-2444 (VS en Canada) voor informatie over carburateursets voor grote hoogte of om een geautoriseerde Kohler-dealer te vinden.
Deze motor moet in de originele configuratie worden gebruikt onder 1219 meter (4000 ft.).
Het gebruik van deze motor met de verkeerde motorconfiguratie op een bepaalde hoogte kan de uitstoot verhogen, de brandstofefficiëntie en prestaties verminderen en leiden tot schade aan de motor.

Onderhoudsinstructies

Onbedoeld starten kan ernstig letsel of de dood veroorzaken. Koppel de bougiekabel(s) los en aard deze voordat u onderhoud uitvoert.
Voordat u aan de motor of apparatuur gaat werken, schakelt u de motor als volgt uit: 1) Koppel de bougiekabel(s) los. 2) Koppel de negatieve (–) accukabel los van de accu.

Normaal onderhoud, vervanging of reparatie van emissiebeheersingsapparatuur en -systemen mag worden uitgevoerd door elk reparatiebedrijf of individu; Garantiereparaties moeten echter worden uitgevoerd door een geautoriseerde Kohler-dealer die te vinden is op KohlerEngines.com of 1-800-544-2444 (VS en Canada).

Onderhoudsschema

Elke 25 uur¹

• Service/vervang voorfilter.
• Vervang het LPAC-element (als het niet is uitgerust met een voorfilter).

Elke 50 uur¹

• Vervang het LPAC-element (als het is uitgerust met een voorfilter).
• Vervang het hoogwaardige luchtfilterelement (als het niet is uitgerust met een voorfilter).

Elke 75 uur¹

• Vervang het hoogwaardige luchtfilterelement (als het is uitgerust met een voorfilter).
• Vervang het PRO-prestatieluchtfilterelement (als het niet is uitgerust met een voorfilter).

Elke 100 uur¹

• Vervang het PRO-prestatieluchtfilterelement (als het is uitgerust met een voorfilter).
• Ververs olie en filter.
• Verwijder de koelkappen en reinig de koelgebieden.

Elke 100 uur

• Controleer of alle bevestigingsmiddelen op hun plaats zitten en de componenten goed vastzitten.
• Vervang het brandstoffilter.

Elke 500 uur²

• Laat de klepspeling controleren/afstellen.

Elke 500 uur

• Vervang de bougies en stel de opening in.

¹ Voer deze procedures vaker uit onder zware, stoffige en vuile omstandigheden.
² Laat deze service uitvoeren door een geautoriseerde Kohler-dealer.

Olie-aanbevelingen

We raden het gebruik van Kohler-oliën aan voor de beste prestaties. Andere hoogwaardige detergentoliën (inclusief synthetische) van API (American Petroleum Institute) serviceklasse SJ of hoger zijn acceptabel. Selecteer de viscositeit op basis van de luchttemperatuur op het moment van gebruik, zoals weergegeven in de onderstaande tabel.

Oliepeil controleren

OPMERKING: Om uitgebreide motorslijtage of schade te voorkomen, mag u de motor nooit laten draaien met een oliepeil dat lager of hoger is dan de bedrijfsbereikaanduiding op de peilstok.

Zorg ervoor dat de motor is afgekoeld. Reinig de olie vul-/peilstokgebieden van vuil.

1. Verwijder de peilstok; veeg de olie eraf.
2. Plaats de peilstok terug in de buis; druk hem volledig naar beneden.
3. Verwijder de peilstok; controleer het oliepeil. Het niveau moet zich bovenaan de indicator op de peilstok bevinden.
4. Als het oliepeil laag is op de indicator, voeg dan olie toe tot aan de bovenkant van de indicatiemarkering.
5. Plaats de peilstok terug en zet hem vast.

Olie en filter vervangen

Vervang de olie terwijl de motor warm is.

1. Reinig het gebied rond de olievuldop/peilstok.
   Verwijder de aftapplug en de olievuldop/peilstok. Laat de olie volledig weglopen.
2. Reinig het gebied rond het oliefilter. Plaats een container onder het filter om eventuele olie op te vangen en verwijder het filter. Veeg het montageoppervlak schoon. Plaats de aftapplug terug. Draai vast tot 10 ft. lb. (13,6 N·m).
3. Plaats een nieuw filter in een ondiepe pan met de open kant naar boven. Vul met nieuwe olie totdat de olie de onderkant van de schroefdraad bereikt. Wacht 2 minuten totdat de olie door het filtermateriaal is opgenomen.
4. Breng een dunne film schone olie aan op de rubberen pakking van het nieuwe filter.
5. Raadpleeg de instructies op het oliefilter voor de juiste installatie.
6. Vul het carter met nieuwe olie. Het niveau moet zich bovenaan de indicator op de peilstok bevinden.
7. Plaats de olievuldop/peilstok terug en draai hem stevig vast.
8. Start de motor; controleer op olielekken. Stop de motor; verhelp lekken. Controleer het oliepeil opnieuw.
9. Gooi gebruikte olie en filters weg in overeenstemming met de plaatselijke voorschriften.

Oil Sentry_™ (indien aanwezig)

Deze schakelaar is ontworpen om te voorkomen dat de motor start bij een laag oliepeil of geen olie. Oil Sentry_™ schakelt mogelijk een draaiende motor niet uit voordat er schade optreedt. In sommige toepassingen kan deze schakelaar een waarschuwingssignaal activeren. Lees de handleidingen van uw apparatuur voor meer informatie.

Brandstofaanbevelingen

Explosieve brandstof kan brand en ernstige brandwonden veroorzaken. Vul de brandstoftank niet wanneer de motor heet is of draait.

Benzine is extreem ontvlambaar en de dampen kunnen exploderen als ze worden ontstoken. Bewaar benzine alleen in goedgekeurde containers, in goed geventileerde, onbezette gebouwen, uit de buurt van vonken of vlammen. Gemorste brandstof kan ontbranden als het in contact komt met hete onderdelen of vonken van de ontsteking. Gebruik nooit benzine als schoonmaakmiddel.

OPMERKING: E15, E20 en E85 zijn NIET goedgekeurd en mogen NIET worden gebruikt; de effecten van oude, muffe of verontreinigde brandstof zijn niet gegarandeerd.

Brandstof moet aan deze eisen voldoen:

• Schone, verse, loodvrije benzine.
• Octaangetal van 87 (R+M)/2 of hoger.
• Research Octane Number (RON) minimaal 90 octaan.
• Benzine tot 10% ethylalcohol, 90% loodvrij is acceptabel.
• Methyl Tertiary Butyl Ether (MTBE) en een mengsel van loodvrije benzine (max. 15% MTBE in volume) zijn goedgekeurd.
• Voeg geen olie toe aan benzine.
• Vul de brandstoftank niet te vol.
• Gebruik geen benzine die ouder is dan 30 dagen.

Brandstofleiding

Er moet een brandstofleiding met lage permeatie worden geïnstalleerd op Kohler Co.-motoren met carburateur om te voldoen aan de EPA- en CARB-regelgeving.

Bougies

Elektrische schok kan letsel veroorzaken. Raak geen draden aan terwijl de motor draait.

Maak de bougie-uitsparing schoon. Verwijder de bougie en vervang deze.

1. Controleer de opening met een draadvoelermaat. Pas de opening aan, zie de specificatietabel voor de afstelling.
2. Installeer de bougie in de cilinderkop.
3. Draai de bougie vast tot 20 ft. lb. (27 N·m).

Luchtfilter

OPMERKING: Het gebruik van de motor met losse of beschadigde luchtfilteronderdelen kan vroegtijdige slijtage en defecten veroorzaken. Vervang alle verbogen of beschadigde onderdelen.
OPMERKING: Het papieren element kan niet worden uitgeblazen met perslucht.

Draai de hendels van het luchtfilterdeksel naar buiten om het deksel te ontgrendelen; verwijder het luchtfilterdeksel.
of
Beweeg de beugels op het luchtfilterdeksel omhoog; verwijder de vergrendelingen van het deksel; verwijder het deksel.

Voorfilter (indien aanwezig):

1. Verwijder het voorfilter van het papieren element.
2. Vervang of was het voorfilter in warm water met wasmiddel. Spoel af en laat aan de lucht drogen.
3. Smeer het voorfilter lichtjes in met nieuwe motorolie; knijp overtollige olie eruit.
4. Plaats het voorfilter terug over het papieren element.

Papieren element:

1. Verwijder het element van de basis; onderhoud het voorfilter. Gooi het element weg.
2. Plaats het voorfilter over een nieuw papieren element en installeer het op de basis.

Plaats het luchtfilterdeksel met de hendels naar buiten over het luchtfilter; draai de hendels naar binnen om te vergrendelen.
of
Plaats het deksel terug; plaats de vergrendelingen op het deksel; trek de beugels naar beneden om het deksel vast te zetten.

Ontluchtingsslang

Zorg ervoor dat beide uiteinden van de ontluchtingsslang goed zijn aangesloten.

Luchtkoeling

Hete onderdelen kunnen ernstige brandwonden veroorzaken. Raak de motor niet aan tijdens het gebruik of vlak na het stoppen.

Gebruik de motor nooit met verwijderde hitteschilden of beschermkappen.

De juiste koeling is essentieel. Om oververhitting te voorkomen, reinigt u de schermen, koelribben en andere externe oppervlakken van de motor. Vermijd het spuiten van water op de kabelboom of andere elektrische componenten. Zie Onderhoudsschema.

Reparaties/Serviceonderdelen

We raden u aan een erkende Kohler-dealer te gebruiken voor al het onderhoud, de service en de motoronderdelen. Om een erkende Kohler-dealer te vinden, gaat u naar KohlerEngines.com of belt u 1-800544-2444 (VS en Canada).

Opslag

Als de motor 2 maanden of langer buiten gebruik is, volg dan de onderstaande procedure.

1. Voeg Kohler PRO Series-brandstofbehandeling of een equivalent toe aan de brandstoftank. Laat de motor 2-3 minuten draaien om gestabiliseerde brandstof in het brandstofsysteem te krijgen (storingen als gevolg van onbehandelde brandstof vallen niet onder de garantie).
2. Vervang de olie terwijl de motor nog warm is van het gebruik. Verwijder de bougie(s) en giet ongeveer 30 ml motorolie in de cilinder(s). Plaats de bougie(s) terug en draai de motor langzaam rond om de olie te verdelen.
3. Koppel de negatieve (–) accukabel los.
4. Bewaar de motor op een schone, droge plaats.

Probleemoplossing

Probeer niet zelf grote motoronderdelen te repareren of te vervangen, of onderdelen die speciale timing- of afstellingsprocedures vereisen. Dit werk moet worden uitgevoerd door een erkende dealer van Kohler.

*Het overschrijden van de maximale werkingshoek kan motorschade veroorzaken door onvoldoende smering.
**KT740-motoren met PRO Performance-luchtfilter hebben een cilinderinhoud van 45,6 cu. in. (747 cc).
Aanvullende specificatie-informatie is te vinden in de servicehandleiding op KohlerEngines.com.
Uitlaatgasemissiecontrolesysteem voor modellen KT610-KT620, KT715-KT745 is EM voor U.S. EPA, Californië en Europa.
Alle verwijzingen naar horsepower (pk) (hp) door Kohler zijn gecertificeerde vermogenswaarden en volgens SAE J1940- en J1995-hp-normen. Details over gecertificeerde vermogenswaarden zijn te vinden op KohlerEngines.com.
