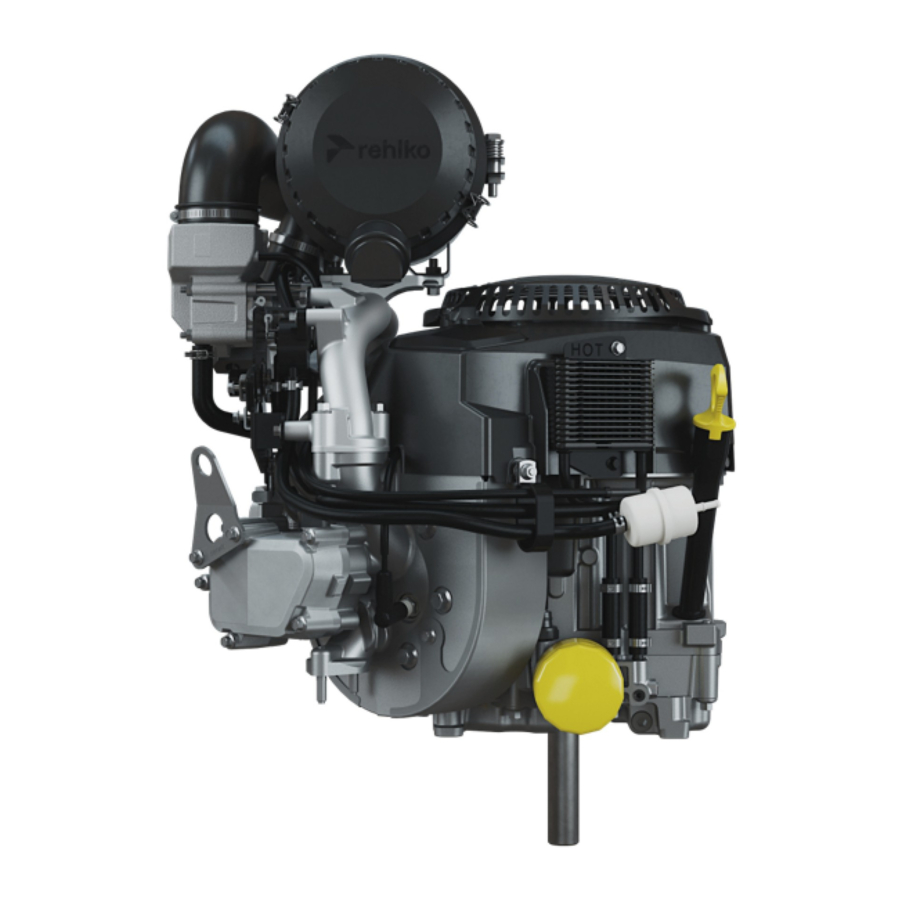

Kohler Command PRO CV829 / CV832 Handleiding

Lees alle veiligheidsmaatregelen en instructies zorgvuldig door voordat u de apparatuur gebruikt. Raadpleeg de bedieningsinstructies van de apparatuur waarop deze motor is aangesloten.

Zorg ervoor dat de motor is gestopt en waterpas staat voordat u onderhoud of service uitvoert.

Garantiedekking zoals beschreven in de garantiekaart en op KohlerEngines.

com. Lees dit zorgvuldig door, want het bevat uw specifieke rechten en plichten.

Om te voldoen aan de toepasselijke emissievoorschriften mag de tegendruk van het uitlaatsysteem de limieten niet overschrijden die te vinden zijn op KohlerEngines.

com. Zoek op modelnummer en selecteer vervolgens het tabblad Specs.

Kohler Engines heeft CO2-waarden gepubliceerd op de website KohlerEngines.com.

Noteer motorinformatie om te raadplegen bij het bestellen van onderdelen of het verkrijgen van garantiedekking.
Motormodel
Specificatie
Serienummer
Aankoopdatum

Veiligheidsmaatregelen

Een gevaar dat kan leiden tot overlijden, ernstig letsel of aanzienlijke materiële schade.

Een gevaar dat kan leiden tot licht persoonlijk letsel of materiële schade.

OPMERKING: wordt gebruikt om mensen te informeren over belangrijke installatie-, bedienings- of onderhoudsinformatie.

Explosieve brandstof kan brand en ernstige brandwonden veroorzaken.
Vul de brandstoftank niet bij wanneer de motor heet is of draait

Benzine is extreem ontvlambaar en de dampen ervan kunnen exploderen als ze worden ontstoken. Bewaar benzine alleen in goedgekeurde containers, in goed geventileerde, onbewoonde gebouwen, uit de buurt van vonken of vlammen. Gemorste brandstof kan ontbranden als het in contact komt met hete onderdelen of vonken van de ontsteking. Gebruik nooit benzine als schoonmaakmiddel.

Koolmonoxide kan ernstige misselijkheid, flauwvallen of de dood veroorzaken.

Vermijd het inademen van uitlaatgassen. Laat de motor nooit binnenshuis of in afgesloten ruimtes draaien.

Motoruitlaatgassen bevatten giftige koolmonoxide. Koolmonoxide is geurloos, kleurloos en kan bij inademing de dood veroorzaken.

Onbedoeld starten kan ernstig letsel of de dood veroorzaken.

Koppel de bougiekabel(s) los en aard deze voordat u onderhoud uitvoert.

Voordat u aan de motor of apparatuur gaat werken, moet u de motor als volgt uitschakelen:

1. Koppel de bougiekabel(s) los.
2. Koppel de negatieve (–) accukabel los van de accu.

Vloeistoffen onder hoge druk kunnen de huid doorboren en ernstig letsel of de dood veroorzaken.

Werk niet aan het brandstofsysteem zonder de juiste training of veiligheidsuitrusting.

Verwondingen door vloeistofpunctie zijn zeer giftig en gevaarlijk. Raadpleeg onmiddellijk een arts als er een verwonding optreedt.

Draaiende onderdelen kunnen ernstig letsel veroorzaken.

Blijf uit de buurt terwijl de motor in werking is.

Houd handen, voeten, haar en kleding uit de buurt van alle bewegende onderdelen om letsel te voorkomen. Laat de motor nooit draaien zonder dat de afdekkingen, mantels of beschermingen zijn verwijderd.

Hete onderdelen kunnen ernstige brandwonden veroorzaken.

Raak de motor niet aan tijdens het draaien of vlak na het stoppen.

Laat de motor nooit draaien zonder dat de hitteschilden of beschermingen zijn verwijderd.

Elektrische schok kan letsel veroorzaken.

Raak geen draden aan terwijl de motor draait.

Dit product kan u blootstellen aan chemicaliën, waaronder koolmonoxide en benzeen, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Ga voor meer informatie naar www.P65Warnings.ca.gov.

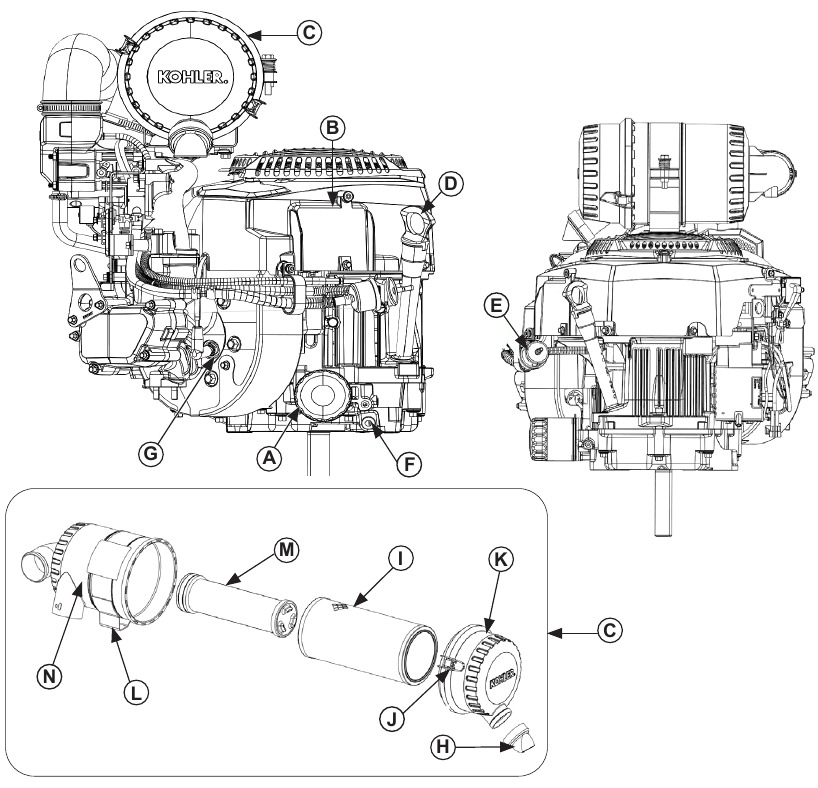

1. Oliefilter
2. Oliekoeler (indien aanwezig)
3. Heavy-Duty luchtfilter
4. Olievuldop/peilstok
5. Brandstoffilter
6. Olieaftapplug
7. Bougie
8. Duck Bill
9. Element
10. Borgclip
11. Eindkap
12. Beugel
13. Binnenelement (indien aanwezig)
14. Behuizing

Ga naar KohlerEngines.com voor informatie over serviceonderdelen en aankoopmogelijkheden.

Checklist vóór het starten

1. Controleer het oliepeil. Voeg olie toe als het peil laag is. Vul niet te veel olie bij.
2. Controleer het brandstofpeil. Voeg brandstof toe als het peil laag is. Controleer de onderdelen en leidingen van het brandstofsysteem op lekken.
3. Controleer en reinig de koelgebieden, luchtinlaatgebieden en externe oppervlakken van de motor (vooral na opslag).
4. Controleer of de luchtfiltercomponenten en alle mantels, afdekkingen van de apparatuur en beschermingen op hun plaats zitten en stevig vastgemaakt zijn.
5. Controleer de vonkenvanger (indien aanwezig).

Starten

	Koolmonoxide kan ernstige misselijkheid, flauwvallen of de dood veroorzaken. Vermijd het inademen van uitlaatgassen. Laat de motor nooit binnenshuis of in afgesloten ruimtes draaien.
Motoruitlaatgassen bevatten giftige koolmonoxide. Koolmonoxide is geurloos, kleurloos en kan bij inademing de dood veroorzaken.
	Draaiende onderdelen kunnen ernstig letsel veroorzaken. Blijf uit de buurt terwijl de motor in werking is.
Houd handen, voeten, haar en kleding uit de buurt van alle bewegende onderdelen om letsel te voorkomen. Laat de motor nooit draaien zonder dat de afdekkingen, mantels of beschermingen zijn verwijderd.

OPMERKING: Laat de motor niet langer dan 10 seconden continu draaien. Laat een afkoelperiode van 60 seconden tussen de startpogingen. Het niet opvolgen van deze richtlijnen kan de startmotor beschadigen.

1. Plaats de gasklepbediening halverwege tussen de langzame en snelle stand. Plaats de choke in de stand ON (aan).
2. Draai de contactsleutel naar de stand START (starten). Laat de sleutel los zodra de motor start. Als de starter de motor niet ronddraait, zet dan de contactsleutel onmiddellijk uit. Onderneem geen verdere pogingen om de motor te starten totdat de situatie is verholpen. Start de motor niet met startkabels. Raadpleeg uw erkende Kohler-dealer voor een probleem analyse.
3. Koude motor: Zet de choke geleidelijk terug in de stand OFF (uit) nadat de motor start en is opgewarmd. De motor/apparatuur kan tijdens de opwarmperiode worden gebruikt, maar het kan nodig zijn om de choke gedeeltelijk aan te laten staan totdat de motor is opgewarmd.
   Warme motor: zet de choke terug in de stand OFF (uit) zodra de motor start.

Starttips bij koud weer

1. Gebruik de juiste olie voor de verwachte temperatuur.
2. Ontkoppel alle mogelijke externe belastingen.
3. Gebruik verse winterbrandstof. Winterbrandstof heeft een hogere vluchtigheid om het starten te verbeteren.

Stoppen

1. Verwijder indien mogelijk de belasting door alle PTO-aangedreven hulpstukken te ontkoppelen.
2. Zet de gasklepbediening tussen halfgas en volgas; stop de motor.
3. Sluit, indien aanwezig, de brandstofafsluitklep.

Werkhoek

Raadpleeg de bedieningsinstructies van de apparatuur waarop deze motor is aangesloten. Gebruik deze motor niet als de maximale werkhoek wordt overschreden; zie de specificatietabel. Motorschade kan het gevolg zijn van onvoldoende smering.

Motortoerental

OPMERKING: Knoei niet met de regelaarinstelling om het maximale motortoerental te verhogen. Overspeed is gevaarlijk en maakt de garantie ongeldig.

Onderhoudsinstructies

Onbedoeld starten kan ernstig letsel of de dood veroorzaken.

Ontkoppel en aard de bougiekabel(s) voordat u onderhoud uitvoert.

Voordat u aan de motor of apparatuur werkt, moet u de motor als volgt uitschakelen:

1. Ontkoppel de bougiekabel(s).
2. Ontkoppel de negatieve (–) accukabel van de accu.

Normaal onderhoud, vervanging of reparatie van emissiebeheersingsapparatuur en -systemen kan worden uitgevoerd door elk reparatiebedrijf of individu; garantiereparaties moeten echter worden uitgevoerd door een door Kohler erkende dealer, te vinden op KohlerEngines.com of 1-800-544-2444 (VS en Canada).

Olieaanbevelingen

All-Season KOHLER PRO 10W-50 Synthetic

Olie is de ideale olie voor KOHLER-motoren. Het is speciaal samengesteld om het olie- en oliefilterverversingsinterval te verlengen tot 300 uur in combinatie met een KOHLER PRO Extended Life-oliefilter.

Olie- en oliefilterverversingsintervallen van 300 uur zijn exclusief en alleen toegestaan op KOHLER-motoren die zowel de KOHLER PRO 10W-50 synthetische olie als het KOHLER PRO Extended Life-oliefilter gebruiken. Er kunnen alternatieve motoroliën en oliefilters worden gebruikt met KOHLER-motoren, maar vereisen olie- en oliefilterverversingsintervallen van 100 uur en 200 uur voor het juiste onderhoud. Olie moet API (American Petroleum Institute) serviceklasse SJ of hoger zijn. Selecteer de viscositeit op basis van de luchttemperatuur tijdens bedrijf, zoals hieronder weergegeven.

Oliepeil controleren

OPMERKING: Om uitgebreide motorslijtage of schade te voorkomen, mag u de motor nooit laten draaien met een oliepeil onder of boven de bedrijfsbereikindicator op de peilstok.

Zorg ervoor dat de motor is afgekoeld. Reinig de olie vul-/peilstokgebieden van vuil.

1. Verwijder de peilstok; veeg de olie eraf.
2. Steek de peilstok terug in de buis; druk volledig naar beneden.
3. Verwijder de peilstok; controleer het oliepeil. Het niveau moet zich boven aan de indicator op de peilstok bevinden.
4. Als de olie laag staat op de indicator, voeg dan olie toe tot aan de bovenkant van de indicatiemarkering.
5. Plaats de peilstok terug en zet hem vast.

Olie en filter verversen

Ververs de olie terwijl de motor warm is.

1. Reinig het gebied rond de olievuldop/-peilstok en aftapplug. Verwijder de aftapplug en de olievuldop/-peilstok. Laat de olie volledig weglopen.
2. Reinig het gebied rond het oliefilter; verwijder het filter; veeg het montageoppervlak schoon. Plaats de aftapplug terug. Draai vast tot een moment van 15,7 ft. lb. (21,4 N·m).
3. Plaats een nieuw filter in een ondiepe pan met de open kant naar boven. Vul met nieuwe olie totdat de olie de onderkant van de schroefdraad bereikt. Wacht 2 minuten totdat de olie is opgenomen door het filtermateriaal.
4. Breng een dunne laag schone olie aan op de rubberen pakking op het nieuwe filter.
5. Raadpleeg de instructies op het oliefilter voor de juiste installatie.
6. Vul het carter met nieuwe olie. Het niveau moet zich boven aan de indicator op de peilstok bevinden.
7. Plaats de olievuldop/-peilstok terug en draai deze stevig vast.
8. Start de motor; controleer op olielekkage. Zet de motor uit; corrigeer lekkages. Controleer het oliepeil opnieuw.
9. Voer gebruikte olie en het filter af in overeenstemming met de plaatselijke voorschriften.

Oil Sentry_™ (indien aanwezig)

Deze schakelaar is ontworpen om te voorkomen dat de motor start bij een laag of geen oliepeil. Oil Sentry_™ schakelt mogelijk een draaiende motor niet uit voordat er schade optreedt. In sommige toepassingen kan deze schakelaar een waarschuwingssignaal activeren. Lees uw apparatuurhandleidingen voor meer informatie.

Brandstofaanbevelingen

	Explosieve brandstof kan brand en ernstige brandwonden veroorzaken. Vul de brandstoftank niet bij terwijl de motor heet is of draait.
Benzine is extreem ontvlambaar en de dampen kunnen exploderen als ze worden ontstoken. Bewaar benzine alleen in goedgekeurde containers, in goed geventileerde, onbewoonde gebouwen, uit de buurt van vonken of vuur. Gemorste brandstof kan ontbranden als deze in contact komt met hete onderdelen of vonken van de ontsteking. Gebruik nooit benzine als schoonmaakmiddel.

OPMERKING: E15, E20 en E85 zijn NIET goedgekeurd en mogen NIET worden gebruikt; de effecten van oude, muffe of verontreinigde brandstof vallen niet onder de garantie.

Brandstof moet aan deze eisen voldoen:

• Schone, verse, loodvrije benzine.
• Octaangetal van 87 (R+M)/2 of hoger.
• Research Octane Number (RON) minimaal 90 octaan.
• Benzine tot 10% ethylalcohol, 90% loodvrij is acceptabel.
• Methyl Tertiary Butyl Ether (MTBE) en loodvrije benzinemix (max. 15% MTBE in volume) zijn goedgekeurd.
• Voeg geen olie toe aan benzine.
• Vul de brandstoftank niet te vol.
• Gebruik geen benzine die ouder is dan 30 dagen.

Brandstofleiding

Er moet een brandstofleiding die voldoet aan de SAE R7-norm op Kohler-motoren worden geïnstalleerd.

Bougies

	Elektrische schok kan letsel veroorzaken. Raak geen draden aan terwijl de motor draait.

Maak de bougie-uitsparing schoon. Verwijder de bougie en vervang deze.

1. Controleer de opening met een draadvoelermaat. Pas de opening aan, zie de specificatietabel voor de afstelling.
2. Plaats de bougie in de cilinderkop.
3. Draai de bougie vast tot een moment van 20 ft. lb. (27 N·m).

Starten met startkabels

Volg alle veiligheidsrichtlijnen en -procedures die door de accufabrikant en/of de fabrikant van de originele apparatuur (OEM) worden verstrekt. Het niet volgen van de juiste procedures kan leiden tot ernstig persoonlijk letsel en/of schade aan motoronderdelen die niet onder de garantie vallen.

Zekering vervangen

Deze motor heeft een autozekering van het steektype. De vervangende zekering moet dezelfde waarde hebben als de doorgebrande zekering. Gebruik de onderstaande zekeringstabel om de juiste zekering te bepalen.

Luchtfilter

OPMERKING: Als u de motor gebruikt met losse of beschadigde luchtfilteronderdelen, kan dit leiden tot voortijdige slijtage en defecten. Vervang alle verbogen of beschadigde onderdelen.

OPMERKING: Het papieren element kan niet worden uitgeblazen met perslucht.

1. Maak de borgklemmen los en verwijder de eindkap(pen).
2. Controleer en reinig het inlaatrooster (indien aanwezig).
3. Trek het luchtfilterelement uit de behuizing en vervang het. Controleer de staat van het binnenste element (indien aanwezig); vervang het wanneer het vuil is.
4. Controleer alle onderdelen op slijtage, scheuren of schade en of het uitwerpgebied schoon is.
5. Installeer nieuwe element(en).
6. Plaats de eindkap(pen) terug met de stofuitwerpklep/-rooster naar beneden; zet vast met borgklemmen.

Ontluchtingsslang

Zorg ervoor dat beide uiteinden van de ontluchtingsslang correct zijn aangesloten.

Oliekoeler (indien aanwezig)

1. Reinig de koelribben met een borstel of perslucht.
2. Verwijder de twee schroeven waarmee de oliekoeler is bevestigd en kantel deze om de achterkant schoon te maken.
3. Plaats de oliekoeler terug.

Luchtkoeling

	Hete onderdelen kunnen ernstige brandwonden veroorzaken. Raak de motor niet aan tijdens het draaien of direct na het stoppen.
Gebruik de motor nooit met verwijderde hitteschilden of beschermkappen.

De juiste koeling is essentieel. Om oververhitting te voorkomen, moet u roosters, koelribben en andere externe oppervlakken van de motor reinigen. Vermijd het sproeien van water op de kabelboom of elektrische componenten. Zie het onderhoudsschema.

Reparaties/serviceonderdelen

We raden u aan een door Kohler erkende dealer te gebruiken voor al het onderhoud, de service en de motoronderdelen. Om een door Kohler erkende dealer te vinden, gaat u naar KohlerEngines.com of belt u 1-800-544-2444 (VS en Canada).

Opslag

Als de motor 2 maanden of langer buiten gebruik is, volgt u de onderstaande procedure.

1. Voeg Kohler PRO Series-brandstofbehandeling of equivalent toe aan de brandstoftank. Laat de motor 2-3 minuten draaien om de gestabiliseerde brandstof in het brandstofsysteem te krijgen (storingen als gevolg van onbehandelde brandstof vallen niet onder de garantie).
2. Ververs de olie terwijl de motor nog warm is van het gebruik. Verwijder de bougie(s) en giet ongeveer 30 ml motorolie in de cilinder(s). Plaats de bougie(s) terug en laat de motor langzaam draaien om de olie te verdelen.
3. Ontkoppel de negatieve (–) accukabel.
4. Bewaar de motor op een schone, droge plaats.

Probleemoplossing

Probeer niet zelf grote motoronderdelen te repareren of te vervangen, of items die speciale timing- of afstellingsprocedures vereisen. Dit werk moet worden uitgevoerd door een erkende Kohler-dealer.

Motorspecificaties

*Het overschrijden van de maximale werkingshoek kan motorschade veroorzaken door onvoldoende smering.

Aanvullende specificatie-informatie is te vinden in de onderhoudshandleiding op KohlerEngines.com.

Alle verwijzingen naar het aantal pk's (pk) door Kohler zijn gecertificeerde vermogenswaarden en conform de SAE J1940- en J1995-pk-normen. Details over gecertificeerde vermogenswaarden zijn te vinden op KohlerEngines.com.

Emissiebeheersingssysteem

Het uitlaatgasemissiebeheersingssysteem voor de modellen CV829 en CV832 is EM voor de U.S. EPA en Europa.

OPMERKING: Het knoeien met de motor en het emissiebeheersingssysteem maakt het EPA-conformiteitscertificaat en de EU-typegoedkeuring ongeldig.
