NETGEAR WBC502 - Snelstartgids voor Wireless AirBridge

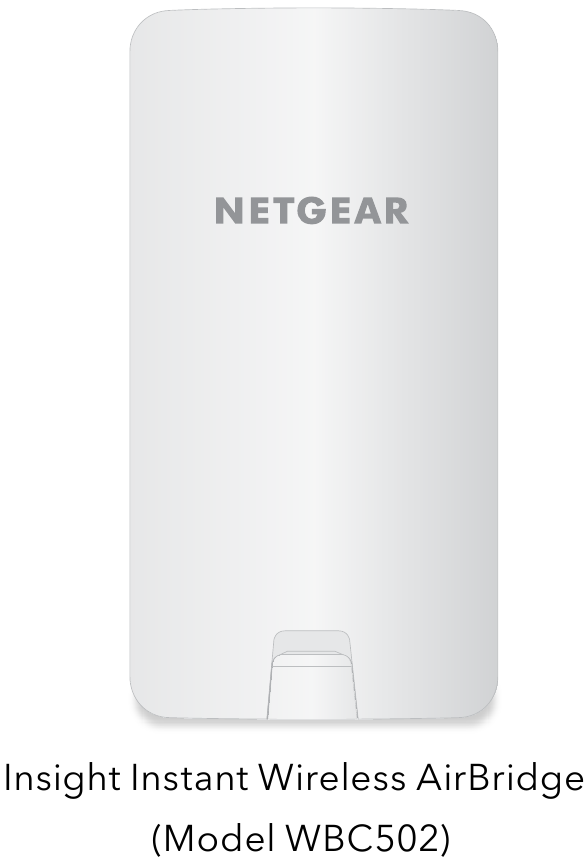

Inhoud van de verpakking

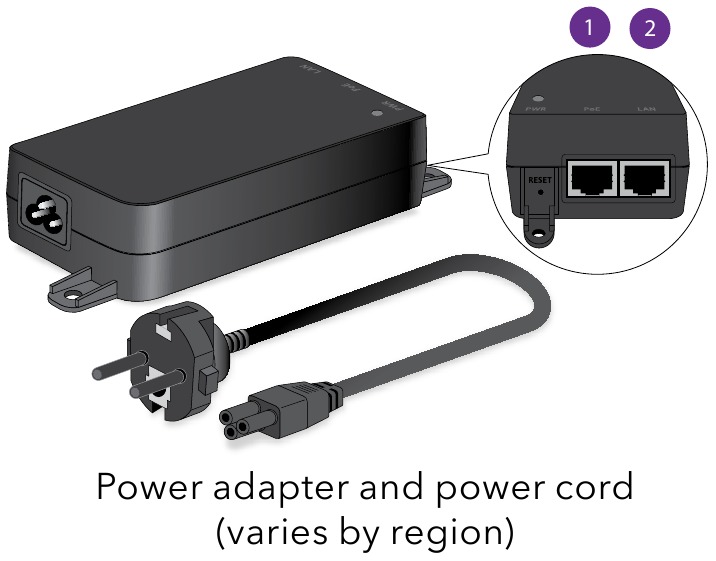

1. PoE-poort: Maak verbinding met AirBridge LAN1
2. LAN-poort: Maak verbinding met het netwerk

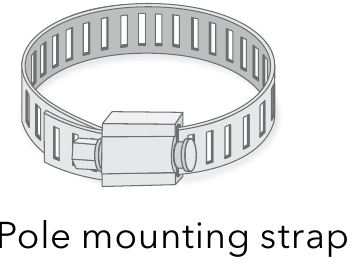

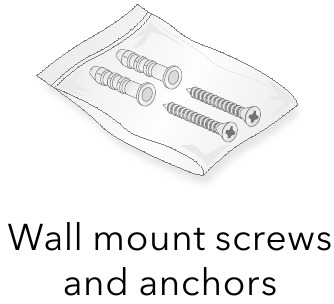

Schroefplaatsingsgids
Installatiegids

Andere AirBridge (WBC502) functies:

• 2,4 GHz beheer SSID
• 5 GHz SSID breidt uw netwerk uit
• Bereik van 2,9 km (1,8 mijl) of meer

Gebruiksvoorwaarden
Dit apparaat moet professioneel worden geïnstalleerd. Het is de verantwoordelijkheid van de installateur om de lokale landelijke voorschriften te volgen, inclusief operaties binnen legale frequentiekanalen, uitgangsvermogen en DFS-vereisten. Verkoper of wederverkoper of distributeur is niet verantwoordelijk voor illegale draadloze operaties. Zie de Gebruiksvoorwaarden van het apparaat voor meer details.

AirBridge-overzicht

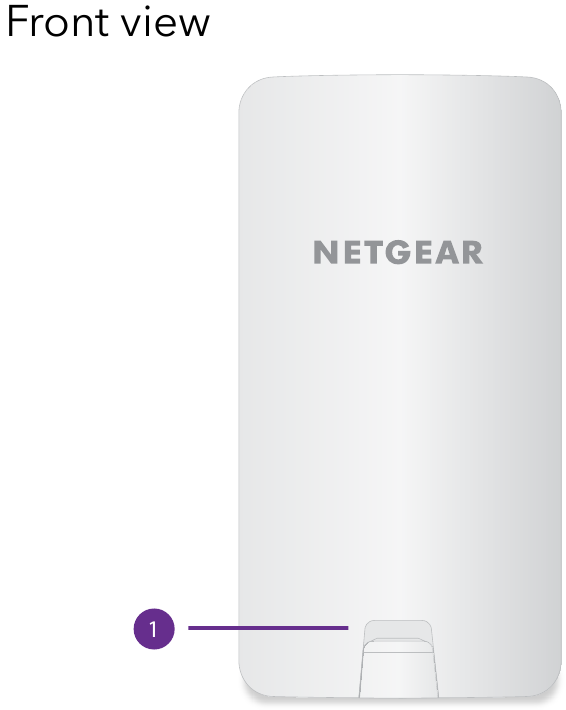

1. Vergrendeling voor onderste paneel

1. Stroom-LED
2. LAN1-LED: Stroom en netwerk
3. LAN2-LED: Ethernet-apparaat
4. WLAN-LED: WiFi-connectiviteit
5. LED's voor signaalsterkte-indicator

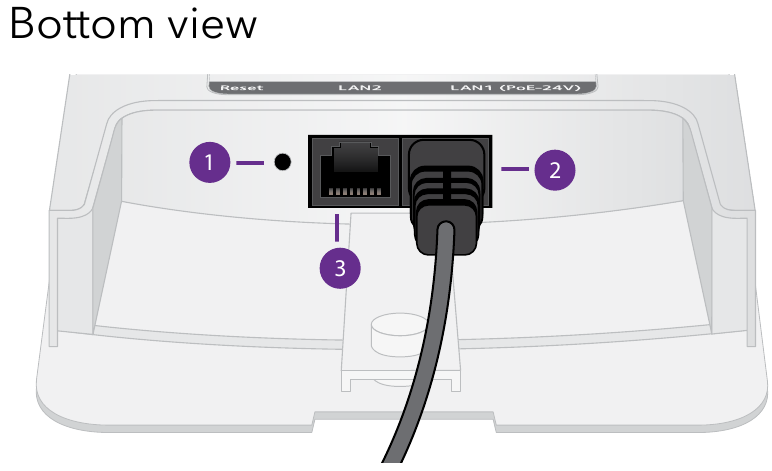

1. Resetknop
2. LAN1: PoE en netwerkconnectiviteit
3. LAN2: Optioneel apparaat, alleen voor satelliet

Voorbereiden op de installatie

Deze installatiegids beschrijft hoe u de lokale browsergebruikersinterface (UI) kunt gebruiken om een wifi-bridge tot stand te brengen tussen twee Insight Instant Wireless AirBridge-apparaten in een point-to-point master-naar-satellietopstelling.

Opmerking: u kunt NETGEAR Insight ook gebruiken om een point-to-point (of point-to-multipoint) master-naar-satellietopstelling te configureren. Om echter een access point of client bridge-opstelling te configureren, moet u de lokale browser UI van de WBC502 gebruiken.

Stel eerst de AirBridge-master in en stel vervolgens de AirBridge-satelliet in. De master blijft verbonden met het netwerk om connectiviteit te bieden aan de satelliet nadat u de satelliet op de losgekoppelde locatie hebt geïnstalleerd.

We raden u aan om de eerste koppeling te voltooien in een staginggebied met gemakkelijke toegang tot het netwerk dat connectiviteit aan de master moet leveren.

Registreer uw apparaat in NETGEAR Insight

1. Bezoek op uw mobiele apparaat de Apple App Store of Google Play Store, zoek naar NETGEAR Insight en download de nieuwste versie van de app.
2. Open de NETGEAR Insight-app op uw mobiele apparaat.




3. Als u geen NETGEAR-account heeft, tikt u op Create NETGEAR Account (NETGEAR-account aanmaken) en volgt u de instructies op het scherm.
4. Voer het e-mailadres en wachtwoord voor uw account in en tik op LOG IN (INLOGGEN).
5. Tik op + in de rechterbovenhoek.
6. Gebruik de camera op uw telefoon om de barcode te scannen of typ het serienummer in.
7. Volg de instructies op het scherm om het apparaat te registreren.

Schakel de AirBridge in

1. Trek aan de vergrendeling aan de voorkant van het apparaat en verwijder het onderste paneel van de AirBridge om de poorten bloot te leggen.

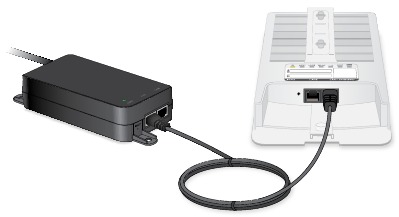

2. Sluit, met de achterkant van de AirBridge naar u toe gericht, een RJ‑45 Ethernet-kabel (niet meegeleverd) aan op de AirBridge 24V PoE-poort aan de RECHTERkant van het apparaat. Sluit het andere uiteinde van de kabel aan op de PoE-poort op de voedingsadapter.

   Schakel de AirBridge alleen in met een Ethernet-kabel die is aangesloten op de meegeleverde voedingsadapter. Gebruik geen andere stroombron. Dit is geen standaard PoE-poort. Het gebruik van een andere stroombron kan het apparaat beschadigen.


3. Steek de stekker in een stroombron.
   Alle LED's gaan branden en gaan dan uit. De stroom-LED blijft branden.

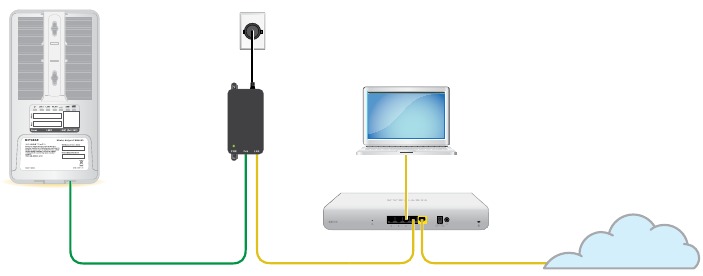

Verbinding maken met het netwerk

We raden u aan de AirBridge tijdens de installatie aan te sluiten op een netwerk met internettoegang. Als het netwerk een DHCP-server bevat, zoals een router, krijgt de AirBridge automatisch een nieuw IP-adres toegewezen. (Het standaard IP-adres is 192.168.0.100.)

Om een netwerkloop te voorkomen, stelt u eerst de AirBridge-master in en koppelt u deze vervolgens los van het netwerk voordat u de AirBridge-satelliet instelt.

1. Sluit de LAN-poort op de voedingsadapter aan op een router of switch in uw netwerk.
   (Sluit de LAN2-poort op de master niet rechtstreeks aan op uw netwerk.)
2. Sluit uw mobiele apparaat of computer aan op hetzelfde netwerk waarop u de AirBridge hebt aangesloten die u instelt.

Toegang tot de Day Zero Easy Setup

1. Voer het IP-adres van de AirBridge in.
   Als u het IP-adres van de AirBridge niet weet, gebruikt u de NETGEAR Insight-app of een andere detectiemethode.
   Uw browser kan een beveiligingsbericht weergeven. Negeer het of voeg een uitzondering toe.
2. Selecteer voor de beheer modus de keuzerondje Standalone Mode (Standalone modus).
   De pagina past zich aan om de Day Zero Easy Setup-instellingen weer te geven.

Configureer de master

De eerste keer dat u de lokale browser UI van een AirBridge opent, moet u de werkingsmodus, een nieuw lokaal apparaatwachtwoord voor de beheerder, een unieke naam en een nieuwe wachtwoordzin voor de 5 GHz SSID en een nieuwe wachtwoordzin voor de beheer SSID instellen.

Tip: Zorg ervoor dat u de SSID-naam en al uw wachtwoorden opschrijft.

1. Voer in het veld AP Login New Password (Nieuw wachtwoord voor AP-aanmelding) een nieuw lokaal apparaatwachtwoord voor de beheerder in.
2. Selecteer in het menu Operation mode (Werkingsmodus) de optie AirBridge Master.
3. Voer in het veld SSID een nieuwe naam in voor de 5 GHz SSID.
4. Voer in het veld Passphrase (Wachtwoordzin) een nieuwe wachtwoordzin in voor de 5 GHz SSID.
5. Voer in het veld Management WPA2 Passphrase (Beheer WPA2-wachtwoordzin) een nieuwe wachtwoordzin in voor de beheer SSID, waarmee u de master kunt beheren via een wifi-verbinding.
6. Klik op de knop Apply (Toepassen).
   Uw instellingen worden opgeslagen en de master start opnieuw op om uw instellingen toe te passen.
7. Meld u aan als beheerder met het nieuwe lokale apparaatwachtwoord en ga akkoord met de Gebruiksvoorwaarden.
   U kunt zich nu afmelden en de master loskoppelen.

Configureer de satelliet

1. Koppel de AirBridge-master los van het netwerk en sluit vervolgens de AirBridge-satelliet aan op het netwerk.
2. Herhaal stap 3. Schakel de AirBridge in en stap 5. Toegang tot de Day Zero Easy Setup op de satelliet.
3. Voer in het veld AP Login New Password (Nieuw wachtwoord voor AP-aanmelding) een nieuw lokaal apparaatwachtwoord voor de beheerder in.
4. Selecteer in het menu Operation mode (Werkingsmodus) de optie AirBridge Satellite.
5. Voer in het veld SSID dezelfde naam in die u voor de master hebt ingesteld.
6. Voer in het veld Passphrase (Wachtwoordzin) dezelfde wachtwoordzin in die u voor de master hebt ingesteld.
7. Voer in het veld Management WPA2 Passphrase (Beheer WPA2-wachtwoordzin) een nieuwe wachtwoordzin in voor de beheer SSID, waarmee u de satelliet kunt beheren via een wifi-verbinding.
8. Klik op de knop Apply (Toepassen).
   Uw instellingen worden opgeslagen en de satelliet start opnieuw op om uw instellingen toe te passen.
9. Meld u aan als beheerder met het nieuwe lokale apparaatwachtwoord en ga akkoord met de Gebruiksvoorwaarden.
10. Bekijk de LED's op de achterkant van het satellietapparaat. De groene LED aan de rechterkant gaat branden, wat een sterk signaal aangeeft. U kunt zich nu afmelden en de satelliet loskoppelen.

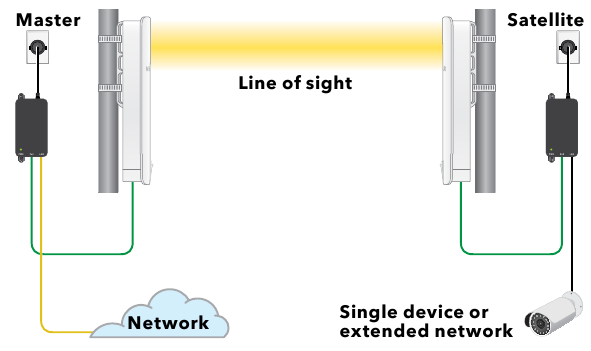

Installeer de master en satelliet

1. Sluit de LAN-poort op de voedingsadapter voor de master aan op uw bekabelde netwerk.
2. Installeer de master zodanig dat deze zich in een directe zichtlijn bevindt naar de locatie waar u de satelliet wilt installeren.
3. Installeer de satelliet op de losgekoppelde locatie, met het voorpaneel van de master op de hoofdlocatie gericht.
   U kunt de satelliet op een afstand van 2,9 km (1,8 mijl) of meer van de master plaatsen.
4. Sluit de stroom aan op de apparaten.
   Nadat de satelliet een wifi-verbinding met de master tot stand heeft gebracht, gaan de LED's van de signaalsterkte-indicator (SSI) branden.
5. Gebruik de SSI-LED's om de positie van de satelliet aan te passen voor een optimaal wifi-signaal.

   Groene LED		Rechter SSI-LED continu groen. Het signaal voor de wifi-verbinding is sterk. De linker- en middelste SSI-LED's zijn uit.
   Amberkleurige LED		Middelste SSI-LED continu amberkleurig. Het signaal voor de wifi-verbinding is redelijk goed. De linker- en rechter SSI-LED's zijn uit.
   Rode LED		Linker SSI-LED continu rood. Het signaal voor de wifi-verbinding is zwak. De middelste en rechter SSI-LED's zijn uit.

Andere ondersteunde modi

Andere ondersteunde werkingsmodi voor de AirBridge omvatten point‑tomultipoint master‑naar satelliet, access point en client bridge. Zie voor meer informatie de gebruikershandleiding op netgear.com/support/product/WBC502.

Insight Premium- en Insight Pro-abonnees kunnen de Insight Cloud-portal gebruiken om een point‑to-point master‑naar‑satellietopstelling te configureren. Zie de NETGEAR Knowledge Base voor meer informatie.

Ondersteuning en community

Ga naar netgear.com/support om antwoorden op uw vragen te krijgen en toegang te krijgen tot de nieuwste downloads.

U kunt ook onze NETGEAR-community raadplegen voor nuttig advies op community.netgear.com.

Ga voor meer informatie over Insight Instant Mesh-compatibele producten naar netgear.com.

Wettelijk en juridisch

Als dit product in Canada wordt verkocht, hebt u toegang tot dit document in Canadees Frans op https://www.netgear.com/support/download/.

Ga voor informatie over de naleving van de regelgeving, inclusief de EU-conformiteitsverklaring, naar https://www.netgear.com/about/regulatory/.

Raadpleeg het document over de naleving van de regelgeving voordat u de voeding aansluit.

Ga voor het privacybeleid van NETGEAR naar https://www.netgear.com/about/privacy-policy.

Door dit apparaat te gebruiken, gaat u akkoord met de algemene voorwaarden van NETGEAR op https://www.netgear.com/about/terms-and-conditions. Als u niet akkoord gaat, retourneer het apparaat dan binnen uw retourperiode naar de plaats van aankoop.
