NETGEAR WAX630E, WAX630EP Installatiegids

Inhoud

1 Inhoud van de verpakking
2 Overzicht
3 Aansluiten op stroom en internet
- 3.1 Voorbeeldverbindingen voor een NETGEAR Insight-configuratie
- 3.2 Voorbeeldverbindingen voor een standalone setup
4 De AP configureren en beheren
5 Montageopties
6 Ondersteuning en community
7 Regelgeving en juridische zaken
8 Referenties
9 Download handleiding
10 In andere talen

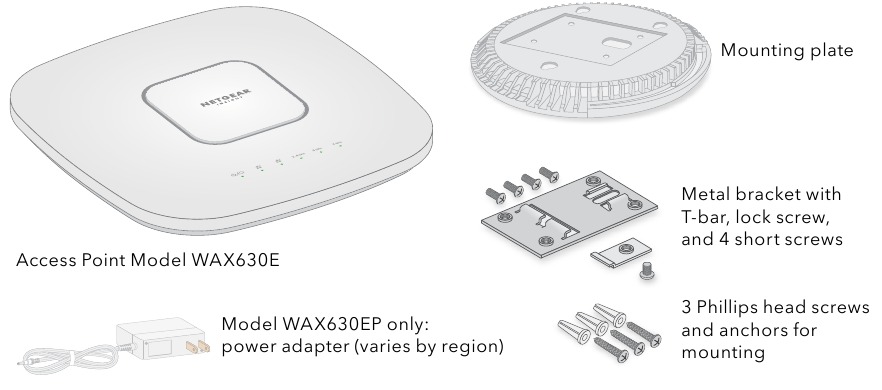

Inhoud van de verpakking

LET OP: U kunt de WAX630E inschakelen door deze aan te sluiten op een PoE++-switch of voedingsadapter. Model WAX630EP bevat een voedingsadapter, of u kunt er een afzonderlijk aanschaffen.

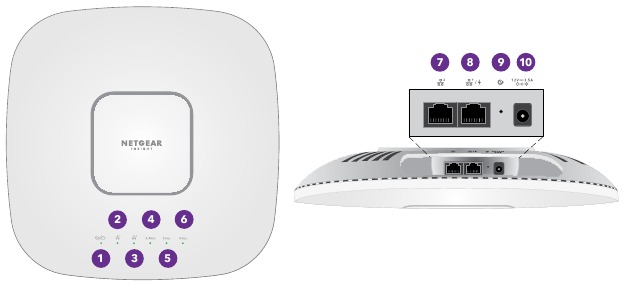

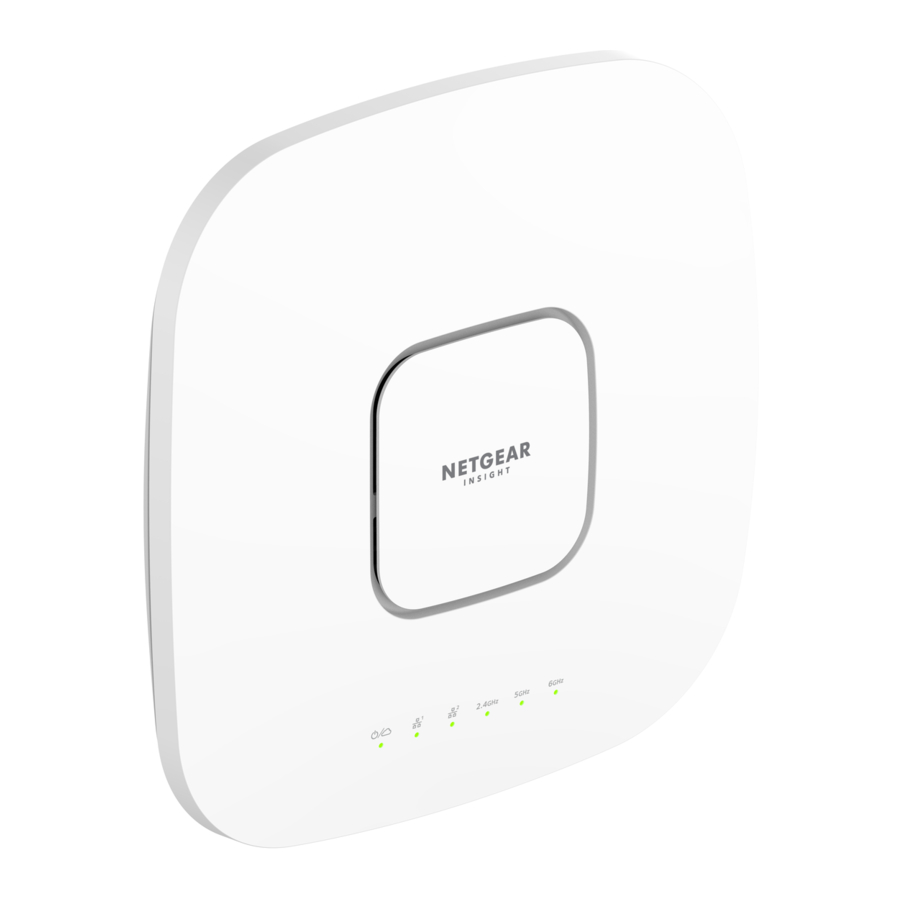

Overzicht

Power/Cloud LED
LAN 1 LED
LAN 2 LED
2.4 GHz WLAN LED
5 GHz WLAN LED
6 GHz WLAN LED
LAN 2-poort
LAN 1/PoE++-poort
Resetknop
DC-voedingsconnector

Gebruiksvoorwaarden
Dit apparaat moet professioneel worden geïnstalleerd. Het is de verantwoordelijkheid van de installateur om de lokale voorschriften van het land te volgen, inclusief de werking binnen de wettelijke frequentiekanalen, het uitgangsvermogen en de DFS-vereisten. Verkoper, wederverkoper of distributeur is niet verantwoordelijk voor illegale draadloze operaties. Raadpleeg de Gebruiksvoorwaarden van het apparaat voor meer informatie.

Aansluiten op stroom en internet

Schakel het WAX630E-accesspoint (AP) in door een voedingsadapter aan te sluiten, of door de LAN 1/PoE++-poort aan te sluiten op een PoE++-switch die 802.3bt-voeding levert (60W PoE++ per poort).

Zorg ervoor dat de AP een internetverbinding heeft:

Als u de AP aansluit op een switch, zorg er dan voor dat de switch een internetverbinding heeft.
Als u een voedingsadapter gebruikt om stroom te leveren, gebruikt u een Ethernet-kabel om de LAN 1/PoE++-poort op de AP aan te sluiten op een router of ander netwerkapparaat op een netwerk met internetverbinding.

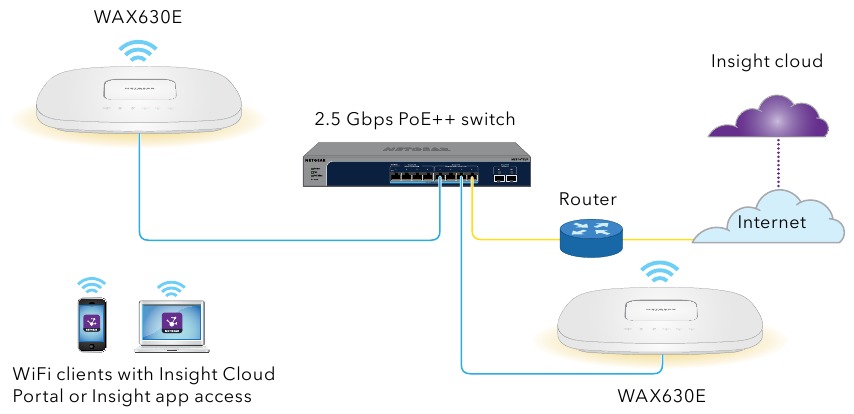

Voorbeeldverbindingen voor een NETGEAR Insight-configuratie

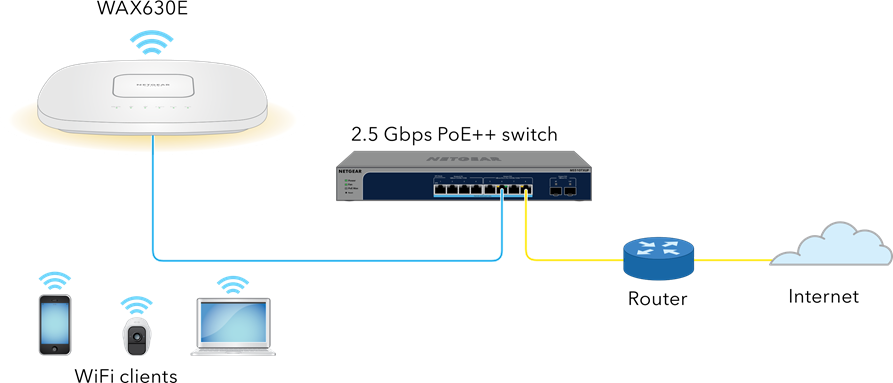

Voorbeeldverbindingen voor een standalone setup

Indien aangesloten op 2.5 Gbps-apparatuur, ondersteunt de WAX630E LAN 1/PoE++-poort Ethernet-snelheden tot 2.5 Gbps binnen uw LAN. De voorgaande figuren tonen een NETGEAR MS510TXUP-switch, die snelheden van 2.5 Gbps en hoger ondersteunt, evenals PoE++. Als uw internetverbinding, modem, router en switch een snelheid van 2.5 Gbps ondersteunen, functioneert de internetverbinding van de AP ook op 2.5 Gbps. Anders functioneert de internetverbinding op 1 Gbps, wat een veel voorkomende snelheid is.

LET OP: De AP ontvangt een IP-adres van een DHCP-server (of een router die functioneert als een DHCP-server) in uw netwerk. Als uw netwerk geen DHCP-server bevat, gebruikt de AP het standaard IP-adres: 192.168.0.100.

Na het opstarten en tijdens de installatie kunnen de LED's van de AP in deze kleuren oplichten:

Power/Cloud		Langzaam knipperend oranje: De AP start op, de firmware wordt geüpgraded of de AP probeert een IP-adres te krijgen.
		Continu groen: De AP is opgestart en functioneert als een standalone AP of als een door Insight ontdekte AP die momenteel niet is verbonden met de Insight-cloud.
		Continu blauw: De AP functioneert in de Insight-modus en is verbonden met de Insight-cloud.
LAN 1 (een van de twee snelheidsopties)		Continu groen: De LAN 1-poort detecteert een snelheid van 2.5 Gbps.
LAN 1 (een van de twee snelheidsopties)		Continu oranje: De LAN 1-poort detecteert een snelheid van minder dan 2.5 Gbps, zoals 1 Gbps (wat een veel voorkomende snelheid is).
LAN 2 (een van de twee snelheidsopties)		Continu groen: De LAN 2-poort detecteert een snelheid van 1 Gbps.
LAN 2 (een van de twee snelheidsopties)		Continu oranje: De LAN 2-poort detecteert een snelheid van 100 of 10 Mbps.
2.4 GHz WLAN 5 GHz WLAN 6 GHz WLAN		Continu groen: De radio werkt zonder clients.
		Continu blauw: De radio heeft minstens één verbonden client.
		Knipperend blauw: De radio verwerkt verkeer.

Voor meer informatie over de LED's raadpleegt u de gebruikershandleiding, die u kunt downloaden via netgear.com/support/download.

De AP configureren en beheren

Gebruik één van de methoden die in de volgende tabel worden beschreven om de AP te configureren en beheren.

A.	Op afstand	Cloud/remote modus	NETGEAR Insight Cloud Portal Zie De AP configureren met de NETGEAR Insight Cloud Portal
B.	Op afstand	Cloud/remote modus	NETGEAR Insight app Zie De AP configureren met de NETGEAR Insight app
C.	Lokaal	Standalone modus	Web browser (Webbrowser) Zie De AP als standalone configureren in een webbrowser

Insight-beheer op afstand biedt extra functies en add-ondiensten die niet beschikbaar zijn in de standalone modus. Uw nieuwe Insight-beheerbare apparaat wordt geleverd met Insight. Ga voor meer informatie naar de volgende pagina's:

De AP configureren met de NETGEAR Insight Cloud Portal

Zorg ervoor dat de AP is verbonden met internet.
Ga op een computer of tablet naar https://insight.netgear.com/.
Voer het e-mailadres en wachtwoord voor uw NETGEAR-account in en klik op de knop NETGEAR Sign In (NETGEAR aanmelden).
Als u nog geen NETGEAR-account hebt, kunt u nu een account aanmaken.
Als u een Insight Pro-gebruiker bent, selecteert u de organisatie waaraan u de AP wilt toevoegen.
Klik op de knop + (Add Device (Apparaat toevoegen)) rechtsboven op de pagina en selecteer in het pop-upmenu Add Single Device (Enkel apparaat toevoegen).
OPMERKING: U kunt ook meerdere apparaten toevoegen door een apparatenlijst te uploaden als een CSV-bestand. Als u een Insight Pro-gebruiker bent, worden alle AP's toegevoegd aan de organisatie die u in de vorige stap hebt geselecteerd.
Selecteer in de pop-uppagina Add New Device (Nieuw apparaat toevoegen) de Insight-netwerklocatie waaraan de AP moet worden toegevoegd, voer het serienummer van de AP in en klik vervolgens op Go (Ga).
Nadat Insight heeft geverifieerd dat de AP een geldig product is, kunt u eventueel de apparaatnaam van de AP wijzigen en vervolgens op Next (Volgende) klikken.
Nadat de AP is toegevoegd aan de portal en via internet is gedetecteerd, wordt er een pagina weergegeven met een bevestiging dat de installatie bezig is.
OPMERKING: Als de AP online is, maar Insight de AP niet detecteert, kan de firewall op de fysieke locatie waar de AP zich bevindt, de communicatie met de Insight-cloud verhinderen. Voeg in die situatie poort- en DNS-items toe voor uitgaande toegang tot de firewall. Zie voor meer informatie https://kb.netgear.com/000062467/Ports‑and‑DNS‑records‑for‑connection‑to‑Insight‑cloud.
De AP wordt automatisch bijgewerkt naar de nieuwste Insight-firmware en Insight-locatieconfiguratie. Dit kan tot 10 minuten duren, waarna de AP opnieuw wordt opgestart.
De AP is nu een Insight-beheerd apparaat dat is verbonden met het Insight-cloudgebaseerde beheerplatform. Als de Power/Cloud-LED groen brandde, brandt deze nu blauw.

Gebruik de Insight Cloud portal of Insight app om de AP te configureren en beheren.

De AP configureren met de NETGEAR Insight app

Verbind uw mobiele apparaat met de setup-SSID (WiFi-netwerknaam) van de AP.
De setup-SSID staat op het AP-label aan de onderkant van de AP en wordt weergegeven in de indeling NETGEARxxxxxx‑SETUP, waarbij xxxxxx de laatste zes cijfers van het MAC-adres van de AP zijn. De standaard WiFi-wachtwoordzin is sharedsecret.
Open de NETGEAR Insight app.
Als u nog geen NETGEAR-account hebt, kunt u nu een account aanmaken.
Voer het e-mailadres en wachtwoord voor uw account in en tik op LOG IN (AANMELDEN).
Selecteer een bestaande netwerklocatie of, om een nieuwe netwerklocatie te maken, tik op de knop Next button (Volgende knop) en tik vervolgens op OK.
Het beheerderswachtwoord dat u hebt ingevoerd voor de nieuwe netwerklocatie, vervangt het bestaande beheerderswachtwoord op alle apparaten die u aan de netwerklocatie toevoegt.
In de meeste situaties detecteert Insight de AP automatisch, wat enkele minuten kan duren.
Voer een van de volgende handelingen uit om de AP aan uw netwerklocatie toe te voegen:

Als de AP automatisch wordt gedetecteerd en wordt vermeld in het gedeelte Insight Manageable Devices (Door Insight beheerde apparaten), tikt u op het AP icon (AP-pictogram) en vervolgens op de knop ADD DEVICE (APPARAAT TOEVOEGEN).
Als de AP niet automatisch wordt gedetecteerd, of als u liever een andere methode gebruikt om de AP toe te voegen, tikt u op het +-pictogram in de bovenste balk en voert u een van de volgende handelingen uit:
- Tik op de knop SCAN BARCODE OR QR CODE (BARCODE OF QR-CODE SCANNEN) en scan vervolgens de code van de AP.
- Tik op de link Enter Serial Number (Serienummer invoeren) en voer vervolgens handmatig het serienummer van de AP in.

Als u hierom wordt gevraagd, geeft u de AP een naam en tikt u op de knop Next (Volgende).
De AP wordt automatisch bijgewerkt naar de nieuwste Insight-firmware en Insight-locatieconfiguratie. Dit kan tot 10 minuten duren, waarna de AP opnieuw wordt opgestart.
De AP is nu een Insight-beheerd apparaat dat is verbonden met het Insight-cloudgebaseerde beheerplatform. Als de Power/Cloud-LED groen brandde, brandt deze nu blauw.
Gebruik de Insight app of Insight Cloud portal om de AP te configureren en beheren.

De AP als standalone configureren in een webbrowser

Gebruik deze methode als u de AP in standalone modus wilt gebruiken.

Verbind uw computer of mobiele apparaat met de setup-SSID (WiFi-netwerknaam) van de AP.
De setup-SSID staat op het AP-label aan de onderkant van de AP en wordt weergegeven in de indeling NETGEARxxxxxx‑SETUP, waarbij xxxxxx de laatste zes cijfers van het MAC-adres van de AP zijn. De standaard WiFi-wachtwoordzin is sharedsecret.
Start op uw computer een webbrowser en voer in de adresbalk aplogin.net in.
Uw browser kan een beveiligingswaarschuwing weergeven vanwege het zelfondertekende certificaat op de AP. Dit is normaal. U kunt doorgaan of een uitzondering toevoegen voor de beveiligingswaarschuwing. Zie voor meer informatie https://kb.netgear.com/000062980/.
Voer de AP-gebruikersnaam en het standaardwachtwoord in. De gebruikersnaam is admin. Het standaardwachtwoord is password (wachtwoord). De gebruikersnaam en het wachtwoord zijn hoofdlettergevoelig.
Selecteer de keuzerondje Web-browser (Local) (Webbrowser (lokaal)).
De Day Zero Easy Setup (Eenvoudige Day Zero-installatie)-pagina wordt weergegeven.
Volg de instructies op de Day Zero Easy Setup-pagina en klik vervolgens op de knop Apply (Toepassen).
We raden u aan om het nieuwe beheerderswachtwoord, de SSID (WiFi-netwerknaam), de WiFi-wachtwoordzin en het IP-adres te noteren en op een veilige plaats te bewaren.
Er wordt een bericht weergegeven dat uw instellingen worden toegepast.
Als de WiFi-verbinding van uw computer of mobiele apparaat wordt verbroken, maakt u opnieuw verbinding met de AP met behulp van de nieuwe SSID en WiFi-wachtwoordzin die u op de Day Zero Easy Setup-pagina hebt ingesteld.
Wanneer de aanmeldingspagina wordt weergegeven, kunt u zich aanmelden bij de AP met uw nieuwe beheerderswachtwoord om de AP te configureren.
Zie de gebruikershandleiding voor informatie over het configureren van de AP. U kunt deze downloaden door naar netgear.com/support/download te gaan.
We raden u aan uw AP te registreren bij Netgear.
Uw AP registreren bij NETGEAR:
1. Ga vanaf een computer of mobiel apparaat dat is verbonden met internet naar my.netgear.com.
2. Meld u aan bij uw NETGEAR-account.
  Als u nog geen NETGEAR-account hebt, kunt u nu een account aanmaken.
  De pagina Mijn producten wordt weergegeven.
3. Selecteer in het menu aan de linkerkant Register a Product (Een product registreren).
4. Typ in het veld Serial Number (Serienummer) het serienummer van uw AP.
  Het serienummer is 13 cijfers lang. Het staat op het AP-label.
5. Selecteer in het menu Date of Purchase (Aankoopdatum) de datum waarop u de AP hebt gekocht.
6. Klik op de knop REGISTER (REGISTREREN).
  Uw AP is geregistreerd bij uw NETGEAR-account.
  Er wordt een bevestigingsmail verzonden naar het e-mailadres van uw NETGEAR-account.

Montageopties

U kunt het AP aan een muur of aan een plafond monteren met een T-profiel van 15/16 inch (24 mm) of 9/16 inch (15 mm), of u kunt het AP vrijstaand op een vlakke ondergrond installeren.

We raden aan om een platte ethernetkabel te gebruiken, zodat de kabel in de smalle ruimte past tussen het AP en het oppervlak waarop het is gemonteerd of geplaatst.

Voordat u het AP monteert, moet u het AP eerst instellen en testen om de WiFi-netwerkconnectiviteit te verifiëren.

Het AP aan een muur monteren

Zorg ervoor dat de muur niet beschadigd is. Watersschade kan bijvoorbeeld een gipsplaat vernielen.

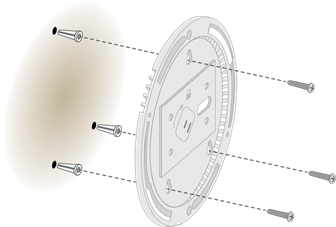

Plaats de montageplaat op de muur.
Markeer de muur waar de montagegaten zich bevinden.
Boor met een 3/16 inch (4,7 mm) boor gaten in de muur.
Tik elke plug met een zachte hamer in de muur totdat de pluggen gelijk liggen met de muur.
Gebruik de schroeven om de montageplaat aan de muur te bevestigen.

OPMERKING: Steek de schroeven niet zonder pluggen in de muur.

Sluit alle kabels aan.

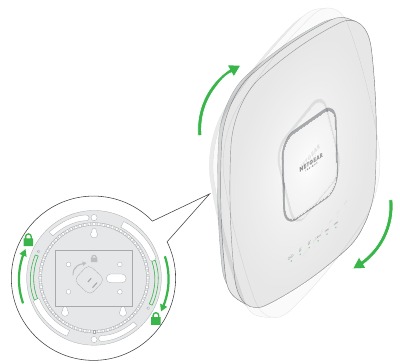

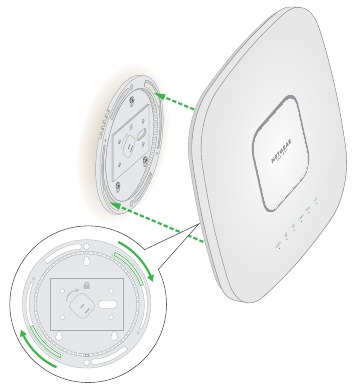

Bevestig het AP aan de montageplaat.
Draai het AP met de klok mee om het op de montageplaat te vergrendelen.

Het AP aan een T-profiel monteren

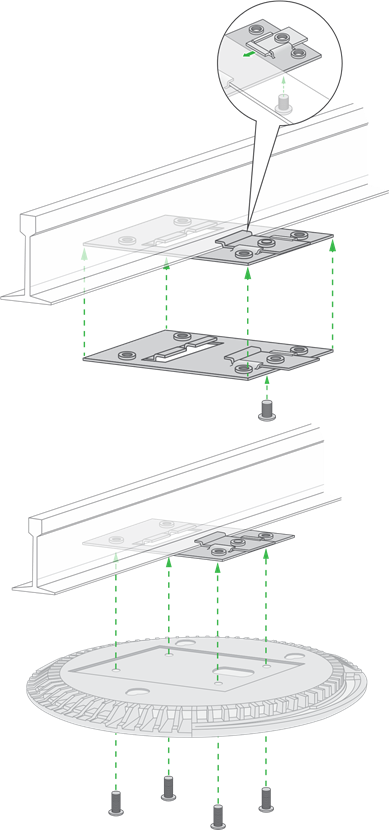

Schuif de T-profiel gedeeltelijk in de metalen beugel.
Bevestig de metalen beugel aan de plafondbalk.
Duw de T-profiel over de plafondbalk.
Gebruik de borgschroef om de metalen beugel op zijn plaats te vergrendelen.
Gebruik de vier korte schroeven om de montageplaat aan de T-profiel te bevestigen.
Sluit een PoE-kabel of voedingsadapter aan op het AP voordat u het monteert.
Het AP is ontworpen om onopvallend te zijn, dus het ligt plat op het plafondoppervlak wanneer het is gemonteerd.

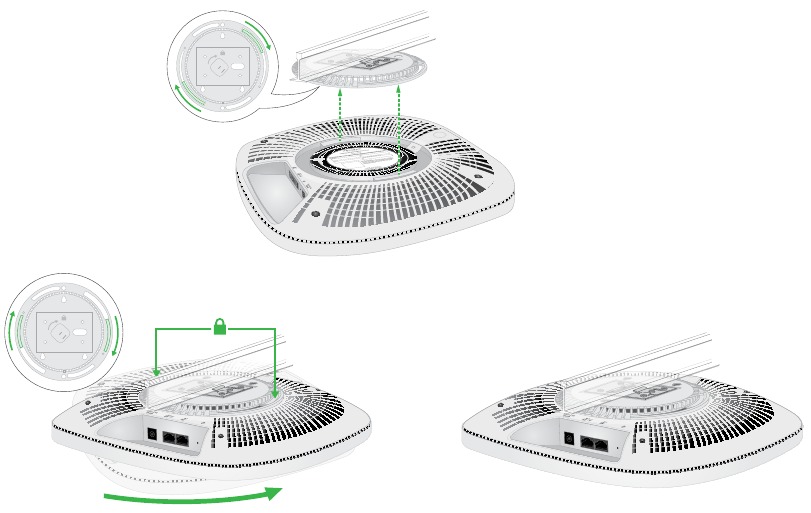

Houd het AP ondersteboven en bevestig het aan de montageplaat.

Draai het toegangspunt met de klok mee om het op de montageplaat te vergrendelen.

Het AP verwijderen

Zorg ervoor dat u het AP vasthoudt, zodat het niet valt wanneer u het van de montageplaat losmaakt.

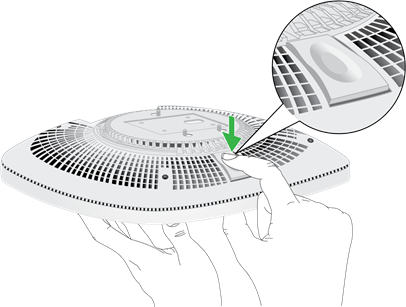

Om de vergrendelingslip te vinden, plaatst u uw duim in het midden van de LED's en uw vinger aan de andere kant van het apparaat, direct tegenover de duim.
Druk de lip omlaag om het slot te ontgrendelen en houd het slot open.

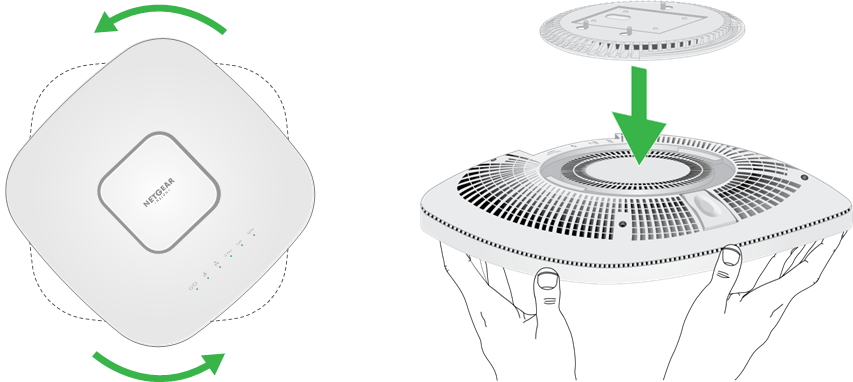

Draai het AP tegen de klok in totdat het AP loskomt van de montageplaat.
De montageplaat blijft bevestigd aan de T-profiel of de muur.

Ondersteuning en community

Ga naar netgear.com/support om antwoorden op uw vragen te krijgen en toegang te krijgen tot de nieuwste downloads.

U kunt ook onze NETGEAR Community raadplegen voor nuttig advies op community.netgear.com.

Regelgeving en juridische zaken

(Als dit product in Canada wordt verkocht, hebt u toegang tot dit document in Canadees Frans op https://www.netgear.com/support/download/.)

Ga voor informatie over de naleving van de regelgeving, inclusief de EU-conformiteitsverklaring, naar https://www.netgear.com/about/regulatory/.

Raadpleeg het document over de naleving van de regelgeving voordat u de voeding aansluit.

Ga voor het privacybeleid van NETGEAR naar https://www.netgear.com/about/privacy‑policy.

Door dit apparaat te gebruiken, gaat u akkoord met de algemene voorwaarden van NETGEAR op https://www.netgear.com/about/terms‑and‑conditions. Als u niet akkoord gaat, retourneer het apparaat dan binnen de retourperiode naar de plaats van aankoop.

Gebruik dit apparaat niet buitenshuis. De PoE-bron is alleen bedoeld voor verbindingen in gebouwen.

Alleen van toepassing op 6 GHz-apparaten: Gebruik het apparaat alleen binnenshuis. Het gebruik van 6 GHz-apparaten is verboden op olieplatforms, in auto's, treinen, boten en vliegtuigen, behalve dat het gebruik van dit apparaat is toegestaan in grote vliegtuigen tijdens het vliegen boven 10.000 voet. Het gebruik van zenders in de 5,925‑7,125 GHz-band is verboden voor de besturing van of communicatie met onbemande vliegtuigsystemen.
