Veiligheidsinformatie

Neem de tijd om deze informatie zorgvuldig door te lezen voordat u het product gebruikt.

• Bescherm de microfoon tegen vocht en plotselinge schokken. U kunt de microfoon beschadigen!
• Blaas niet in de microfoon en klop niet op de microfoonkorf. Spreek in de microfoon of kras lichtjes op de microfoonkoprooster om de functionaliteit te controleren.

Toepassingen

De TG V70 / TG V70 s is geschikt voor close miking van zang en spraak. Het uitgesproken proximity-effect van de TG V70 / TG V70 s levert een indrukwekkend, maar warm en, in het hoge tonenbereik, zeer helder geluid – vooral in pop, soul en jazz. De hypercardioïde karakteristiek zorgt voor een maximaal geluidsniveau met een zeer hoge akoestische feedbackonderdrukking.
Met behulp van de meegeleverde clip kan hij op microfoonstatieven worden gemonteerd met een 3/8" of 5/8" schroefdraadadapter. De schuifschakelaar die in de behuizing van de TG V70 s is verzonken, kan in de "on" (aan) positie worden vergrendeld om te voorkomen dat hij per ongeluk wordt uitgeschakeld: om dit te doen, moet de kleine schroefkop bij de betreffende schakelaarstand 90˚ worden gedraaid met behulp van een geschikt gereedschap.

Aansluiting

De TG V70 / TG V70 s is uitgerust met een 3-pins XLR-stekker. De microfoon kan worden aangesloten op elke gebalanceerde microfooningang. Beschikbare kabels voor de microfoon zijn te vinden onder "Optionele accessoires". Het gebruik van fantoomvoeding beschadigt de microfoon niet.

Instellen

• De TG V70 / TG V70 s heeft een hypercardioïde polair patroon en produceert bijna geen feedback. Om een maximale onderdrukking van feedback te bereiken, moet de microfoon zo worden geplaatst dat de monitorluidsprekers van achteren zijdelings op de microfoon zijn gericht (hoek ca. 110˚).
• De microfoonrooster mag niet met de handen worden omvat, omdat dit de directionele karakteristiek en de kwaliteit van de transmissie enorm beïnvloedt.
• De TG V70 / TG V70 s heeft een geïntegreerd popfilter. Om plopgeluiden te vermijden, moet de microfoon onder een lichte hoek onder de mond worden geplaatst, zodat u net over de microfoon heen kunt spreken of zingen.
• De MA-CL 29 microfoonclip voor statieven met een 3/8" en 5/8" schroefdraadadapter is inbegrepen.

Onderhoud

De TG V70 / TV V70 s kan indien nodig worden gereinigd met een zachte, vochtige doek. Indien nodig kan een mild reinigingsmiddel (bijv. afwasmiddel) worden gebruikt, maar gebruik in geen geval een reiniger die oplosmiddelen bevat. Zorg ervoor dat er geen vloeistof in de microfoonrooster dringt.

Het geïntegreerde schuimrubberen popfilter moet regelmatig worden gereinigd:

• Schroef de microfoonrooster tegen de klok in los
• Verwijder het schuimrubberen popfilter (indien nodig met een pincet)
• Reinig het popfilter met zuiver water en laat het vervolgens drogen. Zorg ervoor dat het filter volledig droog is voordat u het terug in de microfoon plaatst.

Service

Service mag alleen worden uitgevoerd door gekwalificeerd servicepersoneel. Als u de microfoon zelf demonteert, vervalt de garantie.

Versies

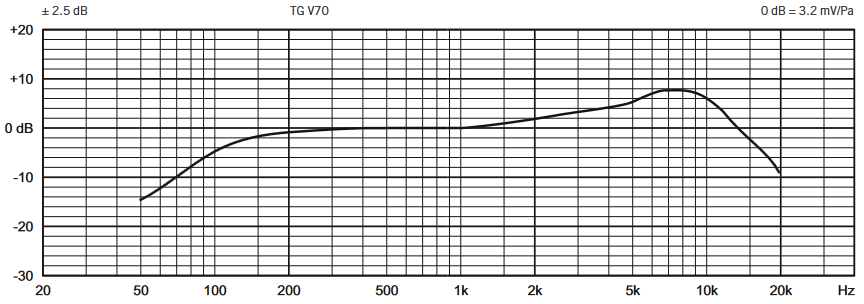

Frequentieresponscurve

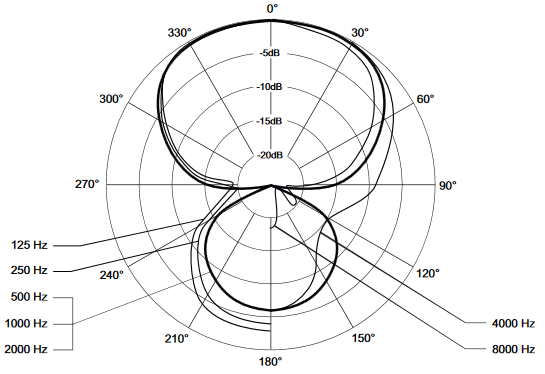

Polair patroon

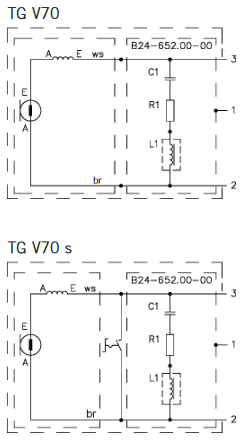

Bedradingsschema

Positieve druk produceert positieve spanning op de bruine draad (pin 2).

Technische specificaties

Afvalverwerking

Dit symbool op het product, in de instructies of op de verpakking betekent dat uw elektrische en elektronische apparatuur aan het einde van zijn levensduur gescheiden van uw huishoudelijk afval moet worden afgevoerd. Er zijn afzonderlijke inzamelingssystemen voor recycling in de EU. Neem voor meer informatie contact op met de plaatselijke overheid of de winkel waar u het product hebt gekocht.
