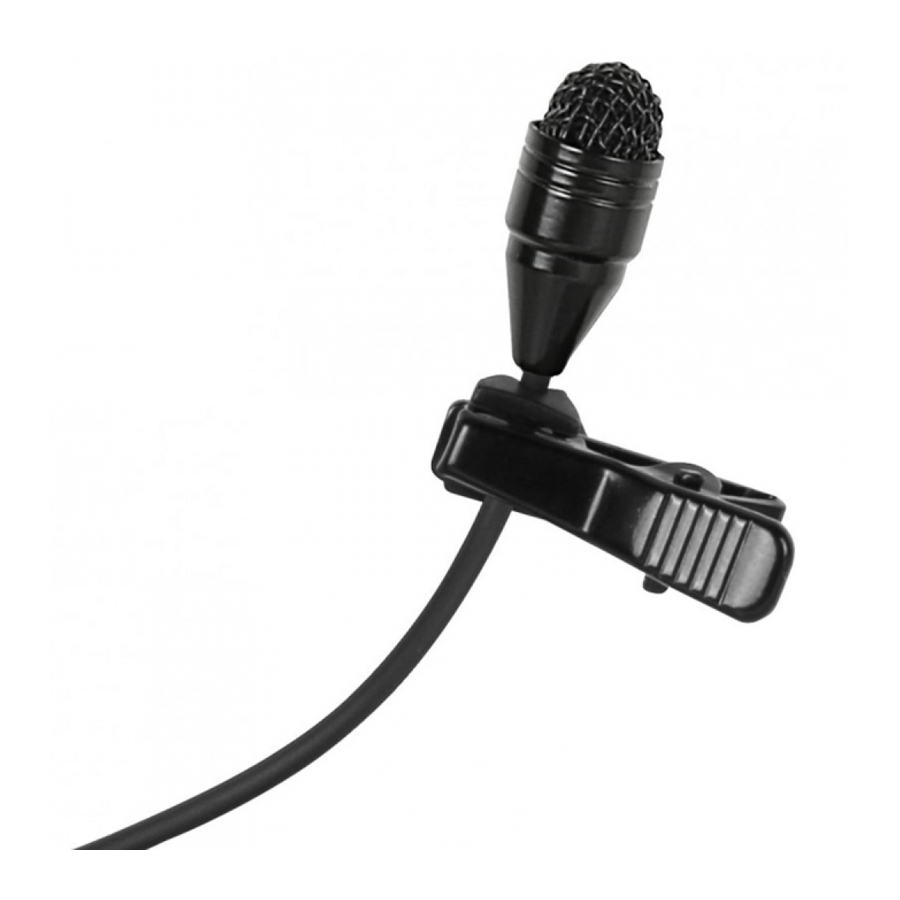

Beyerdynamic TG L58c, TG L58c tan - Condensator Microfoons Handleiding

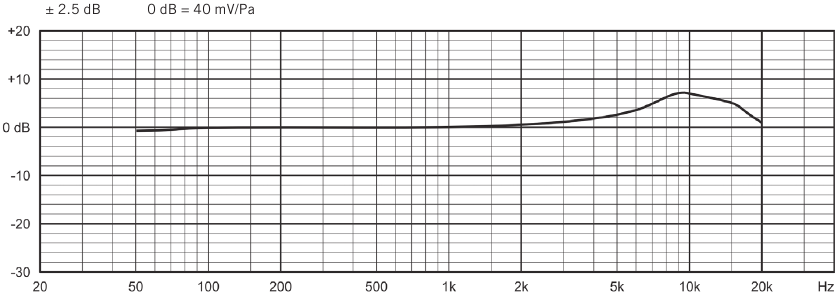

Frequentierespons curve
Polair patroon

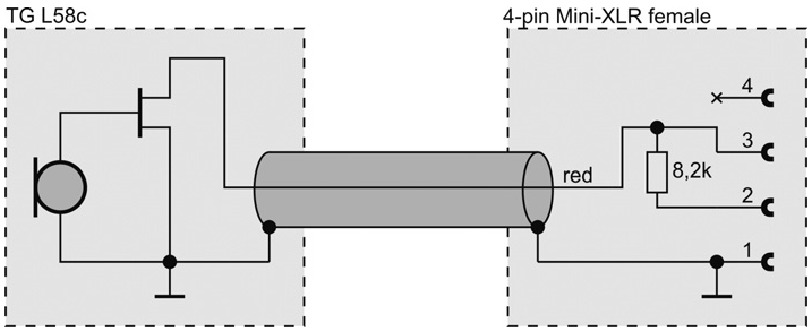

Bedradingsschema
Veiligheidsinformatie
- Bescherm de microfoon tegen vocht en plotselinge stoten. U kunt de microfoon beschadigen!
- Blaas niet in de microfoon en klop niet op de microfoonkorf. Bij een condensatormicrofoon kan dit de transformator beschadigen. Het is beter om een spraaktest uit te voeren.
Toepassing
De TG L58c clip-on microfoon is de eerste keuze voor televisie- en filmopnames, presentaties en theatervoorstellingen. Het omnidirectionele polaire patroon van deze lavalier-microfoon, met zijn evenwichtige geluid, betekent dat deze vrij kan worden geplaatst. Verkrijgbaar in zwart of beige.
Aansluiting
De TG L58c is uitgerust met een vrouwelijke 4-pins mini XLR-connector en is daarom ideaal om aan te sluiten op beyerdynamic beltpack-zenders van de TG 1000 of TG 100 serie.
Voor bedrade toepassingen met fantoomvoedingsbronnen moet de TG L58c worden gebruikt met de optionele MA-PVA-voedingsadapter. Als de TG L58c rechtstreeks op fantoomvoeding is aangesloten, kan de microfoon beschadigd raken!
Bevestiging
De meegeleverde microfoonclip is perfect om de microfoon in de buurt van de audiobron te bevestigen. De TG L58c verzendt bijna geen trillingen of impactgeluiden dankzij de omnidirectionele eigenschap. Afhankelijk van de toepassing kunt u de microfoon bevestigen aan een stropdas, revers of direct op het lichaam - bijvoorbeeld het haar of gezicht.
Onderhoud
Gebruik een zachte, vochtige doek voor het reinigen van de TG L58c microfoon en aansluitkabel. Indien nodig kunt u een zacht reinigingsmiddel (zoals afwasmiddel) gebruiken. Zorg ervoor dat er geen vloeistof in de microfooncapsule komt en gebruik nooit reinigingsmiddelen met oplosmiddelen.
De meegeleverde windkap moet regelmatig van de microfooncapsule worden verwijderd en in helder water worden gereinigd. Zorg ervoor dat de windkap volledig droog is voordat deze terug op de microfoon wordt geplaatst.
Service
Onderhoud mag alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel. Als u de microfoon zelf demonteert, vervalt de garantie.
Versie
| Model | Beschrijving | Bestelnummer |
| TG L58c | Mini condensator lavalier microfoon, omnidirectioneel, zwart, met 4-pins vrouwelijke mini XLR-connector | 705.926 |
| TG L58c tan | hetzelfde als hierboven, maar beige | 706.221 |
Meegeleverde accessoires
Microfoonclip
Windkap
Optionele accessoires
| MA-PVA | Fantoomvoedingsadapter voor aansluiting op fantoomgevoede microfooningangen | 711.098 |
| WA-TGOP | Adapterkabel om microfoons met TG-pintoewijzing aan te sluiten op Opus-beltpackzenders. 4-pins mini XLR (M) – 4-pins mini XLR (F) | 711.136 |
| WS 55 SW | Windkap, zwart | 904.236 |
| WS 55 WS | Windkap, wit | 904.244 |
Verwijdering
Dit symbool op het product, in de instructies of op de verpakking betekent dat uw elektrische en elektronische apparatuur aan het einde van zijn levensduur gescheiden van uw huishoudelijk afval moet worden afgevoerd. Er zijn aparte inzamelsystemen voor recycling in de EU. Neem voor meer informatie contact op met de plaatselijke overheid of de winkel waar u het product hebt gekocht.
Technische specificaties
| Transducer type | Condensator (electret) |
| Operating principle | Druk |
| Polar pattern | Omnidirectioneel |
| Frequency response | 20 - 20.000 Hz* |
| Open circuit voltage | 40 mV/Pa (-28 dBV) ±2.5 dB* |
| Max. SPL at 1 kHz | 126 dB SPL* |
| S/N ratio | 51 dB [CCIR; Q-Peak]* |
| Equivalent SPL | 32 dB [A, RMS]* |
| Type of power supply | DC |
| Max. power consumption | 0.5 mA |
| Supply voltage | 2 V to 10 V |
| Connector | 4-pins mini XLR |
| Afmetingen | |
| Capsule diameter | 7.0 mm |
| Length | 15.8 mm |
| Cable length | 1.2 m |
| Weight without clip | 13 g |
*gemeten met MA-PVA
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Beyerdynamic TG L58c, TG L58c tan - Condensator Microfoons Handleiding
