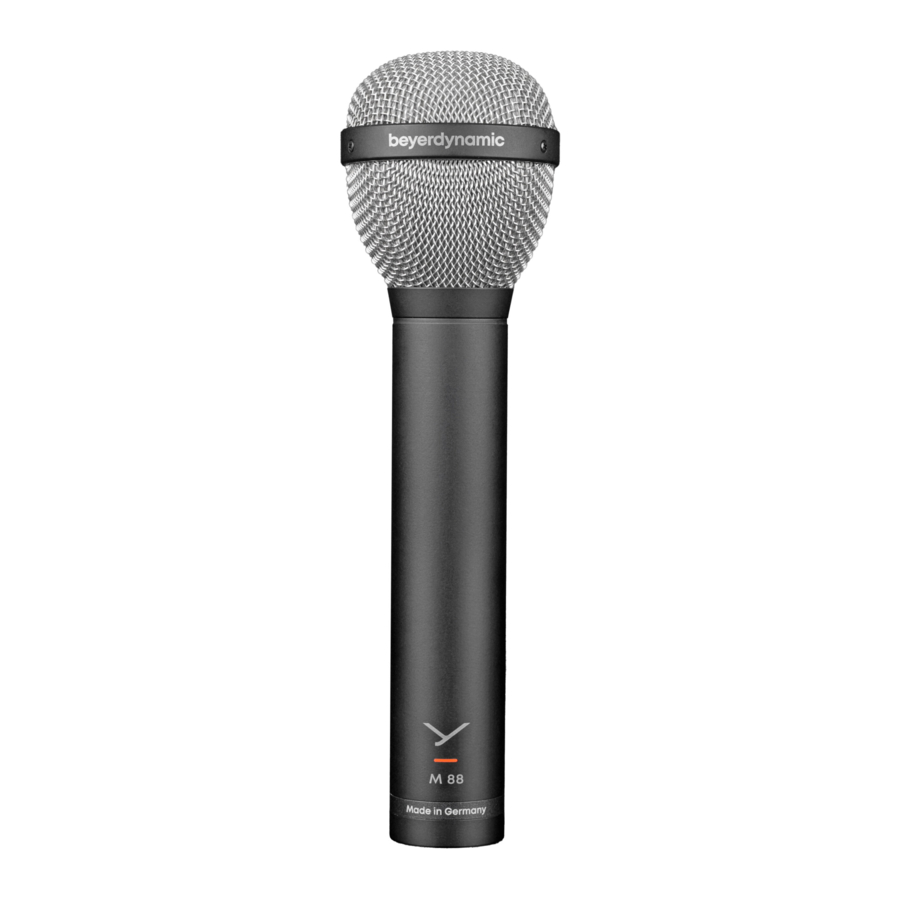

Beyerdynamic M 88 - Dynamische Microfoon met Bewegende Spoel - Handleiding

INHOUD VAN DE VERPAKKING

• 1 x M 88 microfoon
• 1 x MA-CL 25 microfoonklem
• Opbergkoffer
• Individuele meetgrafiek
• "M Series Guide" (M Serie Gids) informatieblad
• Technische specificaties van de M-serie

OPTIONELE ACCESSOIRE

WS 59 AZ
Windscherm
kleur: houtskoolgrijs
Bestelnummer: 419.087

KENMERKEN

• Flexibele toepassingsmogelijkheden
• Brede, evenwichtige frequentierespons voor natuurlijke geluidsweergave
• Goede basrespons
• Goed gedefinieerd hypercardioïde polair patroon, dat geluid van de zijkanten betrouwbaar verzwakt
• Hum-bucking spoel voor het elimineren van achtergrondruis
• Microfoonrooster gemaakt van 3-laags roestvrijstalen gaas
• Handgemaakt in Duitsland

TOEPASSING

De M 88 is een dynamische microfoon met bewegende spoel voor de hoogste eisen, die overtuigt met flexibele toepassingsmogelijkheden. Hij kan worden gebruikt voor het opnemen van zang of instrumenten in de studio of op het podium. De directionele eigenschappen komen in de buurt van de theoretisch mogelijke waarden, waardoor het risico op akoestische feedback tot een absoluut minimum wordt beperkt. Dankzij de evenwichtige frequentierespons worden de meest uiteenlopende geluidsbronnen exact weergegeven en wordt een signaal gecreëerd dat gemakkelijk en naar wens kan worden verwerkt.

Bij het opnemen van de kick drum moet het WS 59 windscherm worden gebruikt.

TECHNISCHE SPECIFICATIES

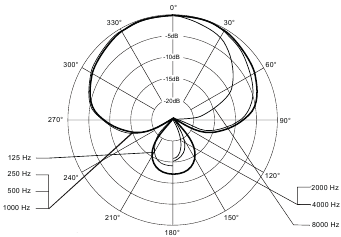

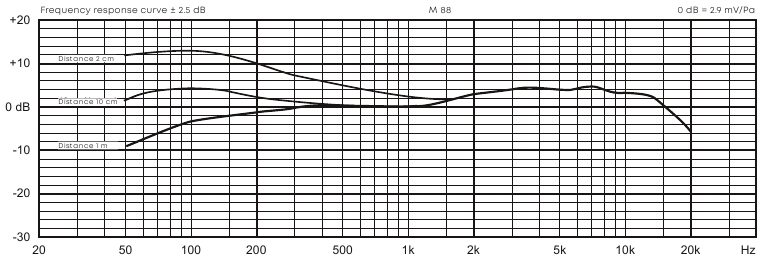

FREQUENTIERESPONS & POLAIR PATROON

Dit polaire patroon en de frequentieresponscurve komen overeen met een typisch productievoorbeeld voor deze microfoon.

BEDRADINGSDIAGRAM

Polariteit: Positieve druk produceert positieve spanning op de rode draad (pin 2).

INSTALLATIE EN WERKING

Aansluiting

• De M 88 is uitgerust met een 3-pins XLR-connector. U kunt hem aansluiten op elke microfooningang met behulp van een geschikte microfoonkabel.
•
  Zorgeloos gelegde kabels vormen een struikelgevaar. Mensen kunnen gewond raken en de microfoon kan beschadigd raken.

Werking

• De M 88 heeft een hypercardioïde polair patroon en een hoge gain-before-feedback. Om een maximale gain-before-feedback te bereiken, moet de monitorbox een hoek van ca. 120° hebben ten opzichte van de lengteas van de microfoon.
• Om plopgeluiden te voorkomen, moet u de microfoon in een hoek onder uw mond houden, zodat u iets boven de microfoon zingt of spreekt.
• Gebruik voor het opnemen van een basdrum de microfoon met het WS 59 popschild.
• De M 88 wordt geleverd met de MA-CL 25 microfoonklem voor statieven met 3/8" schroefdraad. Voor statieven met een 5/8" schroefdraad kunt u de schroefdraadinzet losdraaien.
•
  Een statief met een onveilige stand kan omvallen en een microfoon die erop is gemonteerd, beschadigen. Zorg ervoor dat het statief stabiel staat.

ONDERHOUD

• Gebruik een zachte doek die is bevochtigd met water om de microfoonschacht en het rooster schoon te maken.
• Zorg ervoor dat er geen water in de microfoon komt.
• Gebruik geen reinigingsmiddelen die oplosmiddelen bevatten.

PROBLEEMOPLOSSING EN SERVICE

• Mocht u technische problemen hebben bij het gebruik van de microfoon of mocht u meer instructies nodig hebben, bezoek dan onze FAQ-website op https://support.beyerdynamic.com
• Neem in geval van service contact op met geautoriseerd servicepersoneel. Open de microfoon nooit zelf, omdat dit alle garantieclaims ongeldig kan maken. Bezoek onze website https://www.beyerdynamic.com voor service en vervangende onderdelen.

VERDERE INFORMATIE

• Als u meer informatie nodig heeft, bezoek dan onze website. Op onze productdetailpagina https://www.beyerdynamic.com/m-88.html vindt u ook geluidsvoorbeelden.
• Als u meer wilt weten over beyerdynamic microfoons voor verschillende toepassingen, bezoek dan https://www.beyerdynamic.com/microphones-made-in-germany

VEILIGHEIDSINSTRUCTIES

• Lees deze gebruikershandleiding en de veiligheidsinstructies zorgvuldig door voordat u het product gebruikt.
• Gebruik het product niet als het beschadigd is.
• Leg kabels zo dat niemand over de kabels kan struikelen en dat het apparaat niet kan worden beschadigd.
• Reparaties mogen alleen worden uitgevoerd door geautoriseerde specialisten. Open de microfoon nooit zelf. Voor apparaten die door de klant zijn geopend, vervalt de garantie.
• Stel het product niet bloot aan regen, sneeuw, vloeistoffen of vocht.
• Gebruik het apparaat alleen onder de omstandigheden die in de technische specificaties zijn gespecificeerd.
• Gebruik alleen accessoires en reserveonderdelen die door de fabrikant zijn goedgekeurd.
•
  Verlaag het volume op de aangesloten afspeelapparaten om gehoorbeschadiging, akoestische feedback en schade aan de luidsprekers te voorkomen.

Beoogd gebruik

• Gebruik het product niet op een andere manier dan beschreven in deze producthandleiding. beyerdynamic aanvaardt geen aansprakelijkheid voor oneigenlijk gebruik van het product of de accessoires.

Aansprakelijkheid

• beyerdynamic GmbH & Co. KG aanvaardt geen aansprakelijkheid voor schade aan het product of letsel aan personen als gevolg van onzorgvuldig, oneigenlijk of onjuist gebruik, dat niet in overeenstemming is met het doel dat door de fabrikant is aangegeven.
