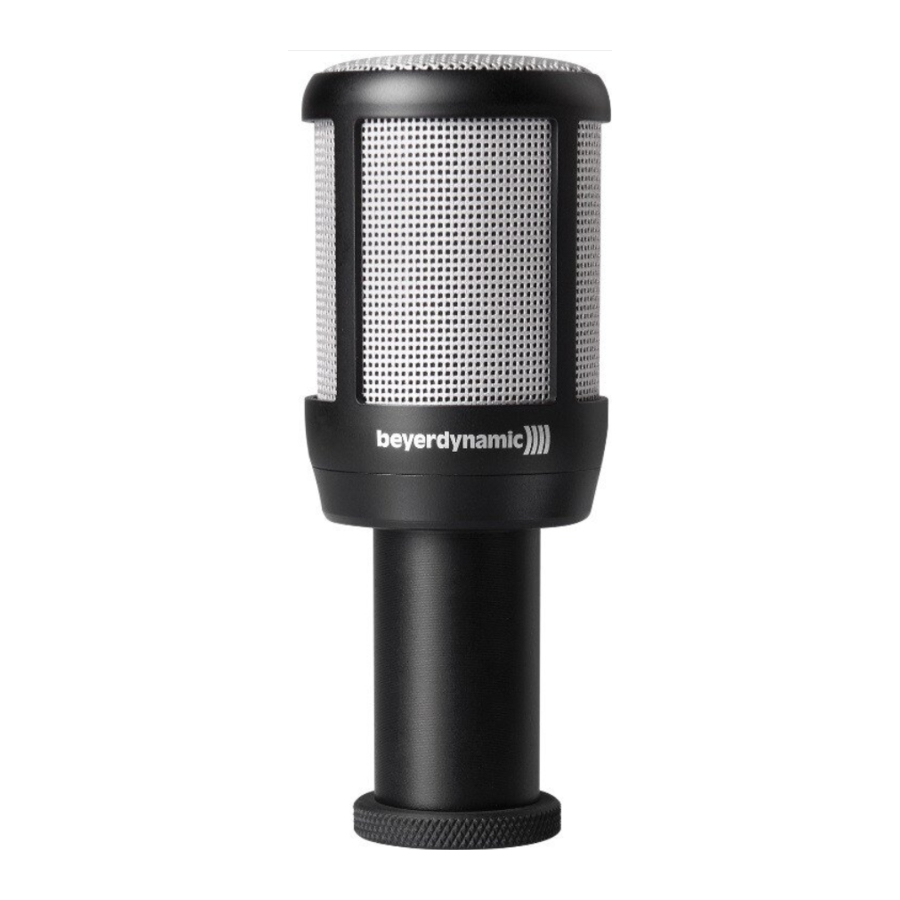

Beyerdynamic TG D50 - Productinformatie dynamische microfoon

Hartelijk dank voor het selecteren van de TG D50 dynamische microfoon van beyerdynamic.

Neem even de tijd om deze informatie zorgvuldig door te lezen voordat u het product gebruikt.

Veiligheidsinformatie

• Bescherm de microfoon tegen vocht en plotselinge schokken. U kunt de microfoon beschadigen!
• Blaas niet in de microfoon en klop niet op de microfoonkorf. Spreek in de microfoon of kras lichtjes op het microfoonrooster om de functionaliteit te controleren.

Toepassingen

Onderaan naast het serienummer van de TG D50 bevindt zich een schakelaar voor LIN- of EQ-instellingen.

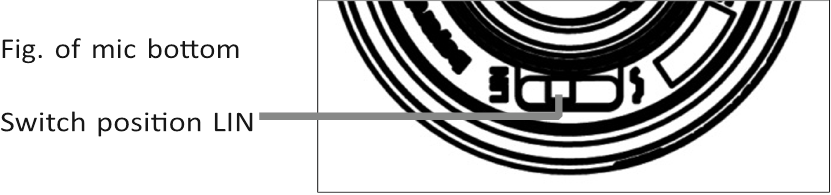

Als de schakelaar op LIN is ingesteld, kan de microfoon worden gebruikt voor het opnemen van toms, snare of andere instrumenten.

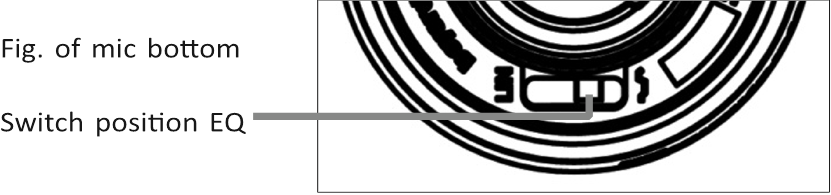

Als de schakelaar op EQ is ingesteld, kan de microfoon speciaal worden gebruikt voor het opnemen van kickdrums. Door gebruik te maken van de optionele ST 99 standaard, kan de microfoon voor of in de kickdrum worden geplaatst.

Aansluiting

De TG D50 is uitgerust met een 3-pins XLR-stekker. De microfoon kan op elke gebalanceerde microfooningang worden aangesloten. Beschikbare kabels voor de microfoon zijn te vinden onder "Optionele accessoires". Het gebruik van fantoomvoeding beschadigt de microfoon niet.

Instellen

• De TG D50 heeft een cardioïde polair patroon en geeft zeer weinig feedback. Om feedbackonderdrukking te maximaliseren en een hoge overspraakdemping te garanderen, moet de microfoon zo worden geplaatst dat de monitorluidsprekers of andere, luide geluidsbronnen van achteren op de microfoon zijn gericht (hoek ca. 180˚ ten opzichte van de lengteas).
• De MKV 99 microfoonclip voor statieven met een 3/8" en 5/8" schroefdraadadapter is inbegrepen bij de levering van de TG D50.

Onderhoud

De TG D50 kan indien nodig worden schoongemaakt met een zachte, vochtige doek. Indien nodig kan een mild reinigingsmiddel (bijv. afwasmiddel) worden gebruikt – maar gebruik in geen geval een reiniger die oplosmiddelen bevat. Zorg ervoor dat er geen vloeistof in de microfoonkop dringt.

Service

Reparaties mogen alleen worden uitgevoerd door gekwalificeerd servicepersoneel. Neem in dit geval contact op met uw lokale dealer. Het zelf demonteren van de microfoon maakt de garantie ongeldig.

Versie

Optionele accessoires

Verwijdering

Dit symbool op het product, in de instructies of op de verpakking betekent dat uw elektrische en elektronische apparatuur aan het einde van zijn levensduur gescheiden van uw huishoudelijk afval moet worden afgevoerd. Er zijn aparte inzamelingssystemen voor recycling in de EU. Neem voor meer informatie contact op met de plaatselijke overheid of uw winkelier waar u het product hebt gekocht.

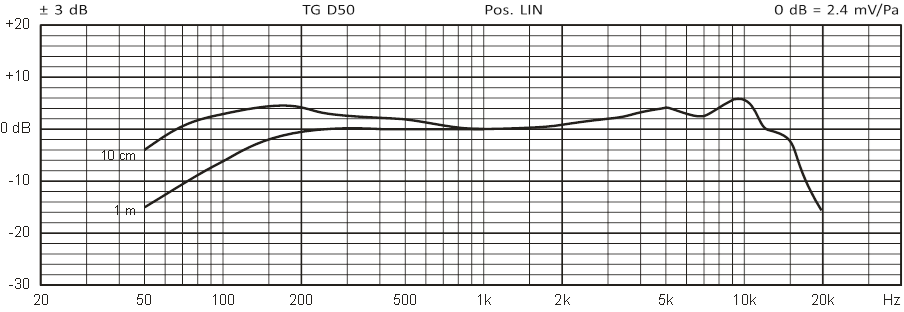

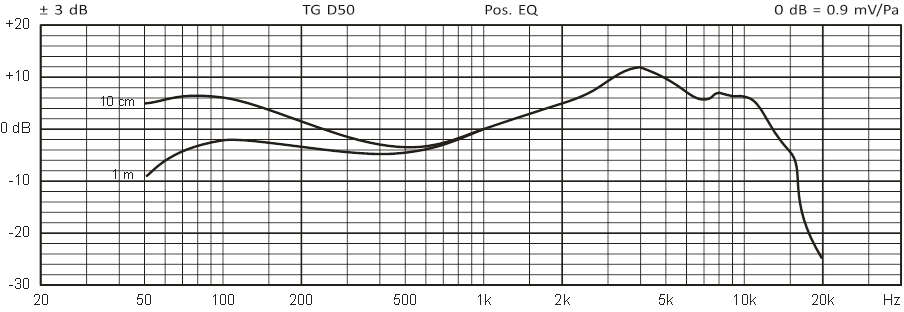

Frequentieresponscurve

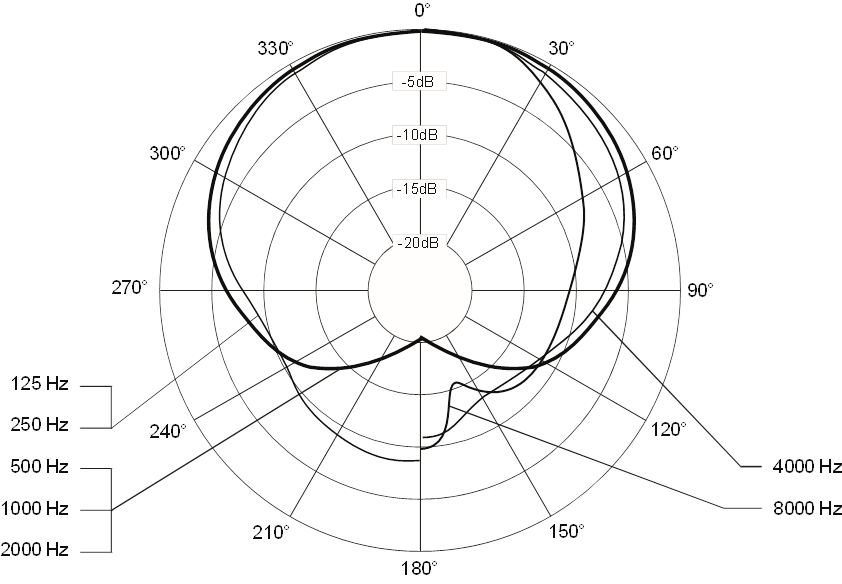

Polair patroon

Bedradingsschema

Technische specificaties

Type transducer Dynamisch

Werkingsprincipe Drukgradiënt

Polair patroon Cardioïde

Frequentiebereik:
Close miking (schakelstand LIN) 50 - 17.000 Hz
Close miking (schakelstand EQ) 20 - 15.000 Hz
Distant miking (schakelstand LIN,
gemeten op 1 m) 80 - 17.000 Hz

Open circuit voltage
(schakelstand LIN) 2.4 mV/Pa (-52.5 dBV) ±3 dB

Open circuit voltage
(schakelstand EQ) 0.9 mV/Pa (-60.9 dBV) ±3 dB

Nominale impedantie
(schakelstand LIN) 600 Ω

Nominale impedantie
(schakelstand EQ) 200 Ω

Belastingsimpedantie ≥ 2 kΩ

Aansluiting XLR, 3-pins, mannelijk

Afmetingen:
Lengte 104 mm
Schachtdiameter 24 mm
Kopdiameter 41 mm

Gewicht:
zonder klem 134 g
met klem 189 g

beyerdynamic GmbH & Co. KG
Theresienstraße 8
74072 Heilbronn
Duitsland
Tel. +49 7131 617-0
Fax +49 7131 617-204
info@beyerdynamic.de

Ga voor verdere distributeurs wereldwijd naar www.beyerdynamic.com Niet-contractuele illustraties. Wijzigingen zonder voorafgaande kennisgeving voorbehouden.
