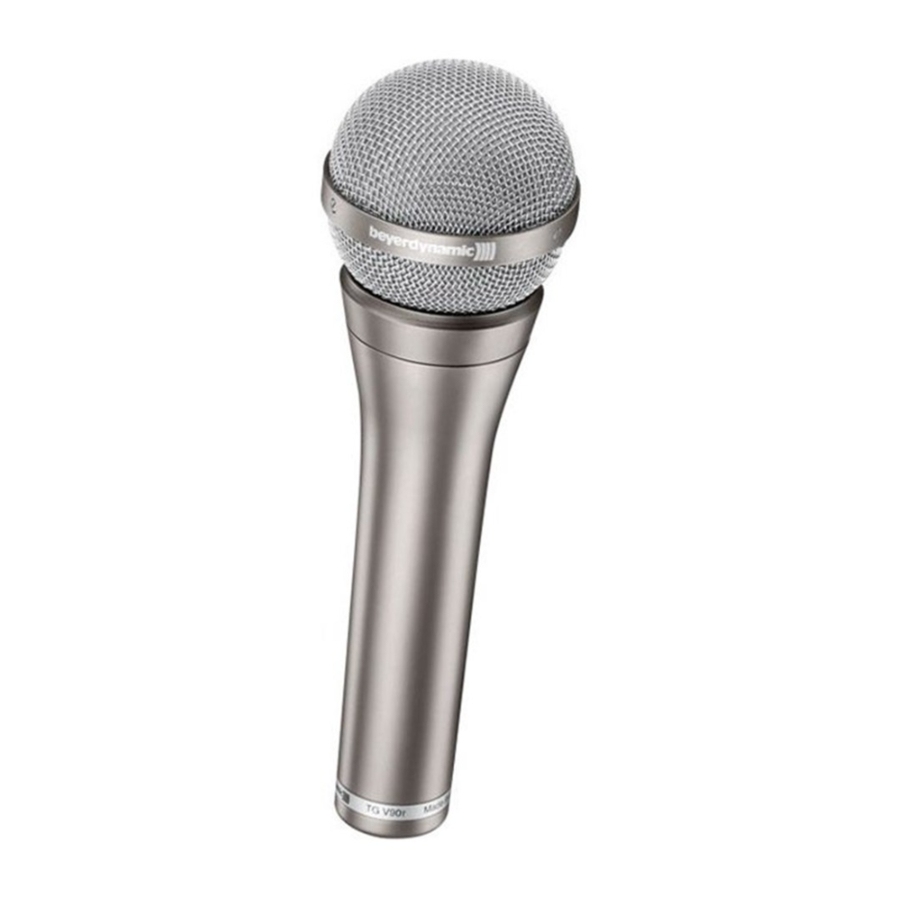

Beyerdynamic TG V90 - Handleiding Ribbon Microfoon
Neem even de tijd om deze informatie zorgvuldig door te lezen voordat u het product gebruikt.
Veiligheidsinformatie
- Bescherm de microfoon tegen vocht en plotselinge stoten. U kunt de microfoon beschadigen! Ribbon microfoons verdienen net zoveel zorg en aandacht als hoogwaardige muziekinstrumenten.
- Blaas niet in de microfoon en klop niet op de microfoonkorf. Spreek in de microfoon of kras lichtjes op de microfoonkopgrille om de functionaliteit te controleren.
Toepassingen
De TG V90 is ontwikkeld om zang op te nemen. Hij produceert een zeer natuurlijk, onopvallend geluid met zijdezachte hoge tonen dankzij zijn ribbon transducer. Het cardioïde polaire patroon, ongebruikelijk bij ribbon microfoons, zorgt ervoor dat hij gemakkelijk te bedienen is en een hoge feedbackonderdrukking heeft bij live gebruik op het podium.
Met behulp van de meegeleverde clip kan de TG V90 op microfoonstatieven worden gemonteerd met een 3/8" of 5/8" schroefdraadadapter.
Aansluiting
De TG V90 is uitgerust met een 3-pins XLR-stekker. De microfoon kan worden aangesloten op elke gebalanceerde microfooningang. Geschikte kabels hiervoor zijn te vinden onder "Optionele accessoires". Het gebruik van fantoomvoeding beschadigt de microfoon niet, maar deze mag niet worden aangesloten of losgekoppeld van een actieve voeding.
Instellen
- De TG V90 heeft een cardioïde polair patroon en produceert bijna geen feedback. Om een maximale onderdrukking van feedback te bereiken, moet de microfoon zo worden geplaatst dat de monitorluidspreker van achteren op de microfoon is gericht (hoek ca. 180˚).
- De microfoonkorf mag niet met de handen worden omvat, omdat dit de directionele karakteristiek en de kwaliteit van de transmissie enorm beïnvloedt.
- De TG V90 heeft een geïntegreerd popfilter. Om plopgeluiden te vermijden, moet de microfoon in een lichte hoek onder de mond worden geplaatst, zodat u net over de microfoon kunt spreken of zingen.
- De MKV 8 microfoonclip voor statieven met een 3/8" en 5/8" schroefdraadadapter is inbegrepen bij de levering van de TG V90.
Onderhoud
De TG V90 kan indien nodig worden gereinigd met een zachte, vochtige doek. Indien nodig kan een mild reinigingsmiddel (bijv. afwasmiddel) worden gebruikt – maar gebruik in geen geval een reiniger die oplosmiddelen bevat. Zorg ervoor dat er geen vloeistof in de microfoonkorf dringt.
Service
Service mag alleen worden uitgevoerd door gekwalificeerd servicepersoneel. Als u de microfoon zelf demonteert, vervalt de garantie.
Versie
| Model | Omschrijving | Bestelnummer |
| TG V90 | Ribbon zangmicrofoon, cardioïde incl. microfoon klem | 707.317 |
Optionele accessoires
| BMC 05 FM | Standaard microfoonkabel XLR-XLR, lengte 5 m | 434.787 |
| BMC 10 FM | Standaard microfoonkabel XLR-XLR, lengte 10 m | 434.795 |
| GST 500 | Microfoonstatief 3/8", hoogte 0.85-1.60 m, met telescopische arm | 406.252 |
| MKV 8 | Microfoon klem, 3/8" en 5/8" | 407.216 |

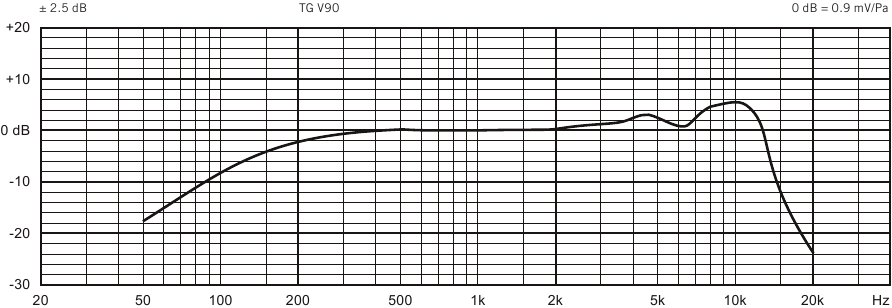

Frequentieresponscurve

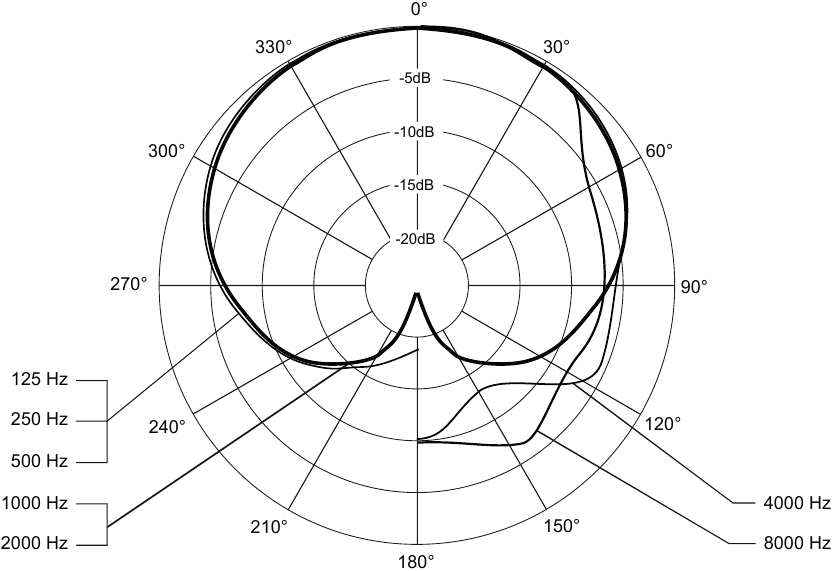

Polair patroon
Technische specificaties
Transducer type: Dynamic (ribbon)
Operating principle: Pressure gradient
Polar pattern: Cardioid Frequency response:
Close miking: 50 - 14,000 Hz
Distant miking (measured at 1 m): 90 - 14,000 Hz
Open circuit voltage: 0.9 mV/Pa (-61 dBV) ±3 dB
Nominal impedance: 330 Ω
Load impedance: ≥ 1 kΩ
Diaphragm: Pure aluminium
Connection: XLR, 3-pin, male
Dimensions:
Length: 184 mm
Shaft diameter: 26/35 mm
Head diameter: 57 mm
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
