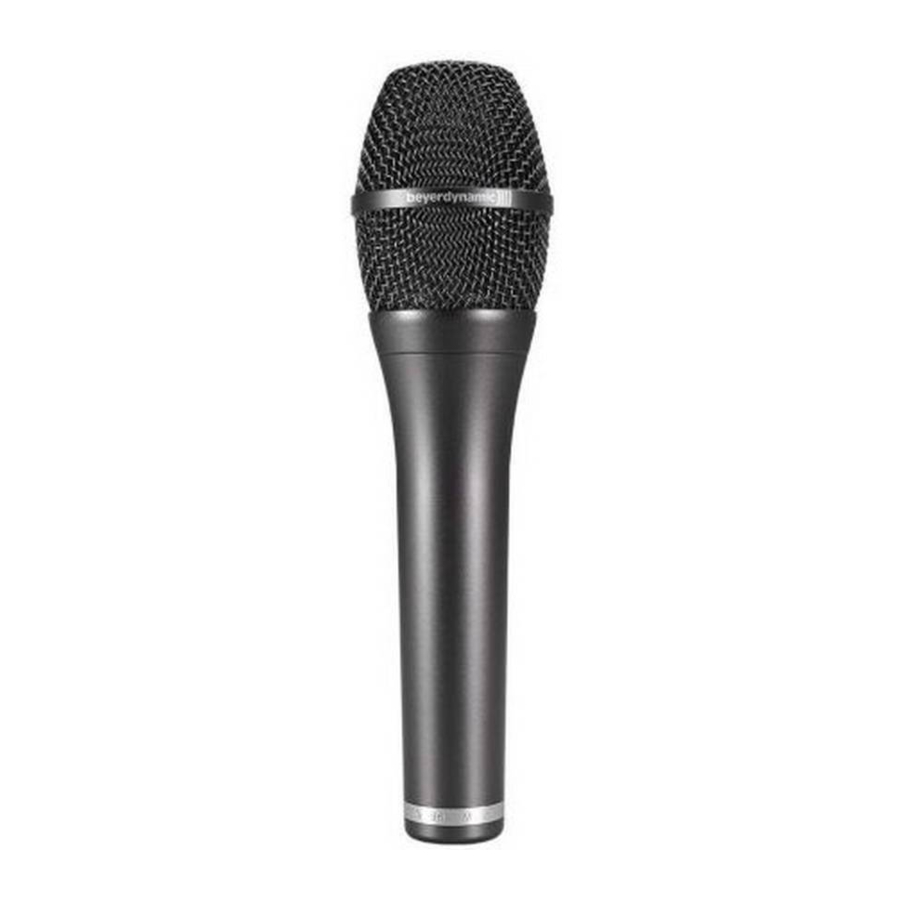

Beyerdynamic TG V96 - Productinformatie Condensatormicrofoon
Veiligheidsinformatie
- Bescherm de microfoon tegen vocht en plotselinge schokken. U kunt de microfoon beschadigen!
- Blaas niet in de microfoon en klop niet op de microfoonkorf. Spreek in de microfoon of kras lichtjes op het microfoonhoofd om de functionaliteit te controleren.
Toepassingen
De TG V96 is speciaal ontwikkeld om zang en spraak op te nemen met een superieure geluidskwaliteit. Met behulp van de meegeleverde clip kan hij op microfoonstatieven met een 3/8" of 5/8" schroefdraadadapter worden gemonteerd.
Instellen
- De TG V96 vereist fantoomvoeding van 48 V voor gebruik. Hij kan worden aangesloten op elke symmetrische microfoonpoort die deze spanning levert.
- De TG V96 heeft een cardioïde polair patroon en produceert bijna geen feedback. Om een maximale onderdrukking van feedback te bereiken, moet de microfoon zo worden geplaatst dat de monitorluidspreker van achteren op de microfoon is gericht (hoek ca. 180˚).
- De microfoonkorf mag niet met de handen worden omsloten, omdat dit de directionele eigenschap en de kwaliteit van de transmissie enorm beïnvloedt.
- De TG V96 heeft een geïntegreerd popfilter. Om plopgeluiden te vermijden, moet de microfoon in een lichte hoek onder de mond worden geplaatst, zodat u net over de microfoon kunt spreken of zingen.
- De MKV 8 microfoonclip voor statieven met een 3/8" en 5/8" schroefdraadadapter is inbegrepen bij de levering van de TG V96.
Onderhoud
De TG V96 kan indien nodig worden schoongemaakt met een zachte, vochtige doek. Indien nodig kan een mild reinigingsmiddel (bijv. afwasmiddel) worden gebruikt – maar gebruik in geen geval een reiniger die oplosmiddelen bevat. Zorg ervoor dat er geen vloeistof in de microfoonkorf dringt.
Het geïntegreerde metalen popfilter moet regelmatig worden schoongemaakt:
- Schroef de microfoonkorf los (draai tegen de klok in).
- Trek het draadpopfilter omhoog.
- Reinig de microfoonkorf en het popfilter met zuiver water.
- Zorg ervoor dat beide onderdelen volledig droog zijn voordat u ze weer bevestigt.
![Waarschuwing]( "Waarschuwing")
het popfilter en de microfoonkorf zijn niet geschikt voor de vaatwasser.
Service
Reparaties mogen alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel. Als u de microfoon zelf demonteert, vervalt de garantie.
Versie
| Model | Beschrijving | Bestelnummer |
| TG V96 | Condensator zangmicrofoon, cardioïde incl. microfoonklem | 707.325 |
Optionele accessoires
| Model | Beschrijving | Bestelnummer |
| BMC 05 FM | Standaard microfoonkabel XLR-XLR, lengte 5 m | 434.787 |
| BMC 10 FM | Standaard microfoonkabel XLR-XLR, lengte 10 m | 434.795 |
| GST 500 | Microfoonstatief 3/8", hoogte 0.85-1.60 m, met telescopische arm | 406.252 |
| MKV 8 | Microfoonklem, 3/8" en 5/8" | 407.216 |
Afvalverwerking
Dit symbool op het product, in de instructies of op de verpakking betekent dat uw elektrische en elektronische apparatuur aan het einde van de levensduur gescheiden van uw huishoudelijk afval moet worden afgevoerd. Er zijn gescheiden inzamelingssystemen voor recycling in de EU. Neem voor meer informatie contact op met de plaatselijke overheid of de winkel waar u het product hebt gekocht.

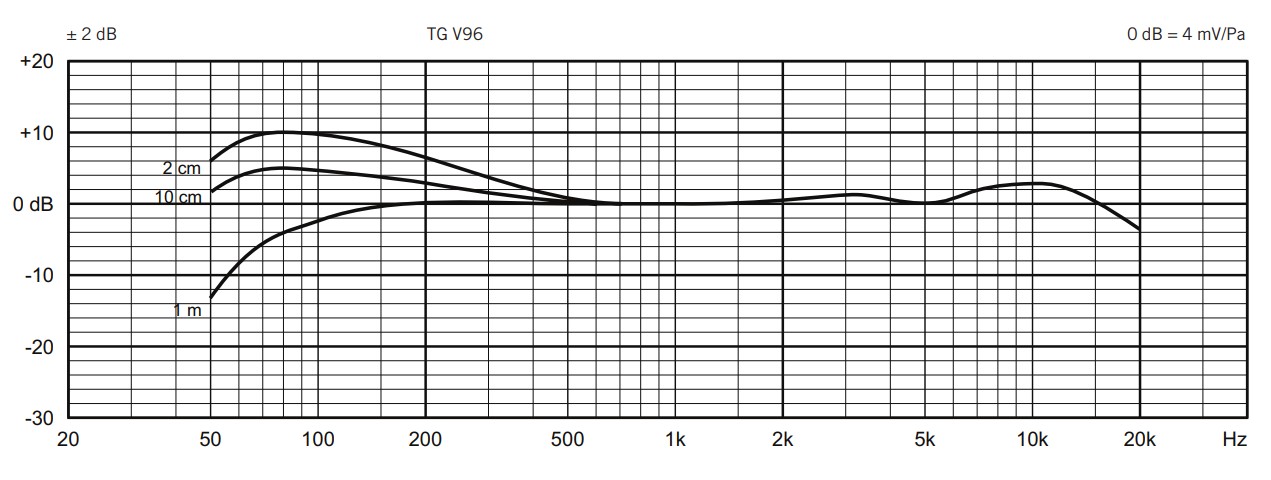

Frequentieresponscurve

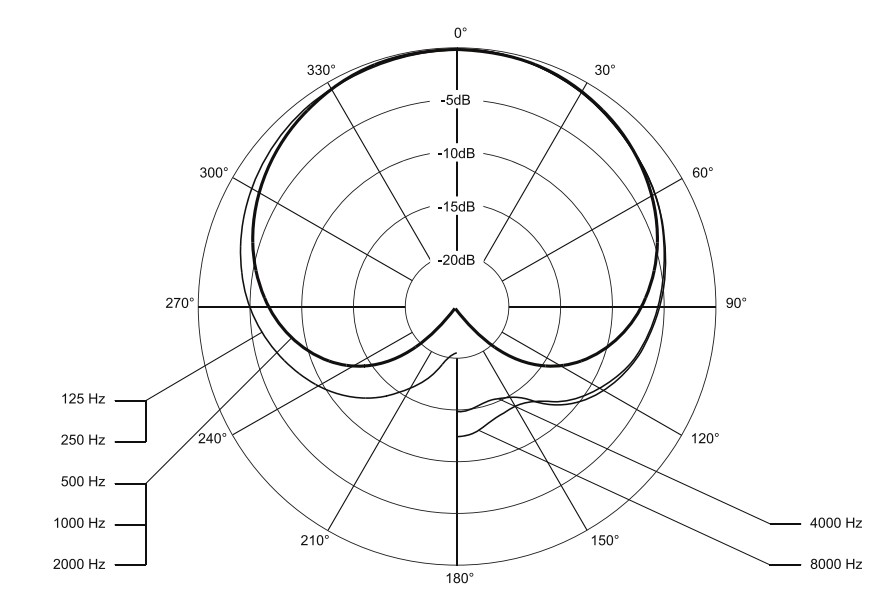

Polair patroon
Technische specificaties
| Type transducer | Condensator |
| Werkingsprincipe | Drukgradiënt |
| Polair patroon | Cardioïde |
| Frequentiebereik: | |
| Close miking | 20 - 20.000 Hz |
| Distant miking (gemeten op 1 m) | 55 - 20.000 Hz |
| Open circuit voltage | 4 mV/Pa (-48 dBV) ±2 dB |
| Nominale impedantie | 60 Ω |
| Belastingsimpedantie | ≥ 1 kΩ |
| Max. SPL bij 1 kHz | 150 dB |
| Signaal-ruisverhouding | 64 dB [CCIR, Q-Peak] |
| Equivalent SPL | 20 dB [A, RMS] |
| In-phase rejection 50 - 20.000 Hz | ≥ 60 dB |
| Stroomvoorziening | Fantoomvoeding: P24; P48 |
| Stroomverbruik | 4.3 mA |
| Aansluiting | XLR, 3-pins, male |
| Afmetingen: | |
| Lengte | 185 mm |
| Diameter schacht | 26 mm |
| Diameter kop | 48 mm |
| Gewicht | 330 g |
beyerdynamic GmbH & Co. KG.
Theresienstraße 8. 74072 Heilbronn. Germany.
Tel. +49 7131 617-0. Fax +49 7131 617-204.
info@beyerdynamic.de
Ga voor meer distributeurs wereldwijd naar www.beyerdynamic.com
Niet-contractuele illustraties.
Wijzigingen zonder kennisgeving voorbehouden.
