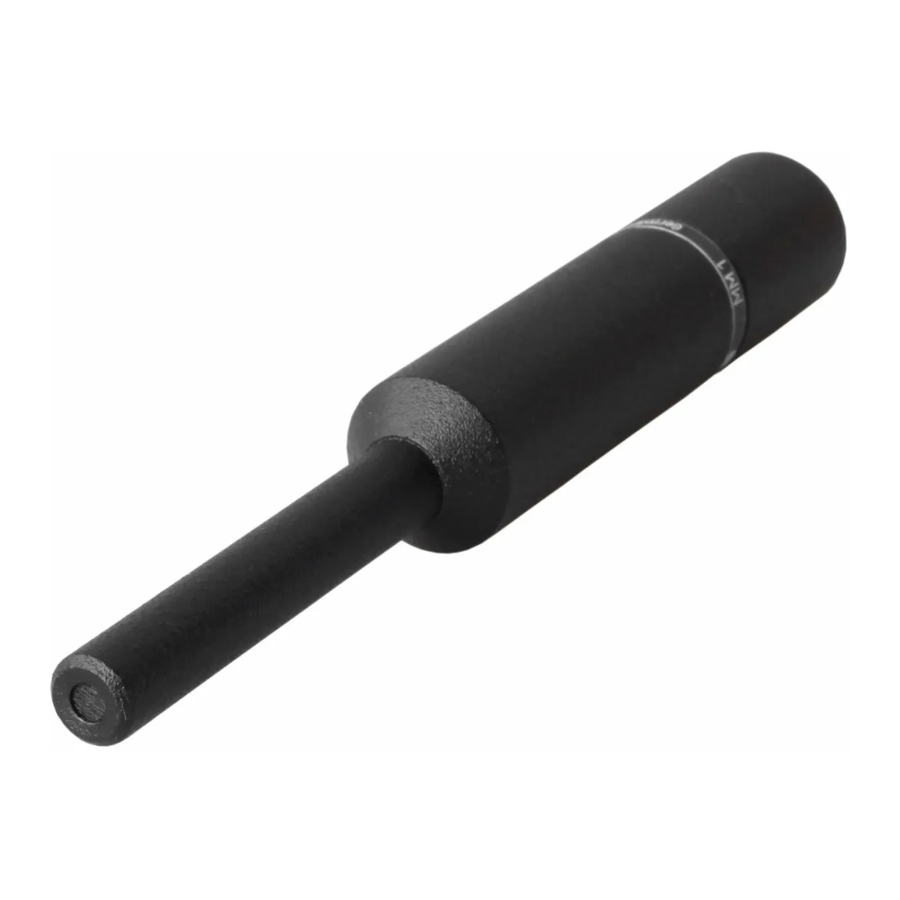

Beyerdynamic MM 1 - Condensator Meetmicrofoon Handleiding

INHOUD VAN DE VERPAKKING

• 1 x MM 1 microfoon
• 1 x MA-CL 21 microfoonklem
• Opbergkoffer
• Individuele meetgrafiek
• "M Series Guide" informatieblad
• Technische specificaties van de M-serie

OPTIONELE ACCESSOIRE

KENMERKEN

• Ideaal voor akoestische metingen in verschillende omgevingen
• Lineaire frequentierespons bij 90° (diffuus veld gekalibreerd)
• Lage tolerantie ± 1.5 dB in het bereik tussen 50 Hz en 16.000 Hz
• Individuele kalibratiegegevens voor 0° en 90° vrijeveldmeting op aanvraag beschikbaar
• Eenvoudige kalibratie van meerdere luidsprekers in de (home) studio
• Slanke behuizing met uitstekende microfooncapsule voor minimale invloed op de akoestische omgeving
• Handgemaakt in Duitsland

TOEPASSING

De MM 1 is ontwikkeld voor de kalibratie van studio's, PA- en ELA-systemen. In combinatie met een spectrumanalysator kunnen de geluidsdrukniveaus van luidsprekers worden gecontroleerd naast frequentieresponsmetingen. Dankzij de slanke behuizing met de uitstekende microfooncapsule is de invloed op het geluidsveld erg laag, zodat een drukopbouw bij hoge frequenties grotendeels wordt vermeden.

Het transmissiepatroon is zo geselecteerd dat een exact lineaire frequentierespons wordt bereikt met diffuse geluidsinvoer. Dit maakt de kalibratie van meerdere luidsprekers in de studio bijzonder eenvoudig en snel.

De MM 1 biedt ook waardevolle diensten bij het onderzoeken van geluidssignalen in onderzoek, ontwikkeling en industrie.

TECHNISCHE SPECIFICATIES

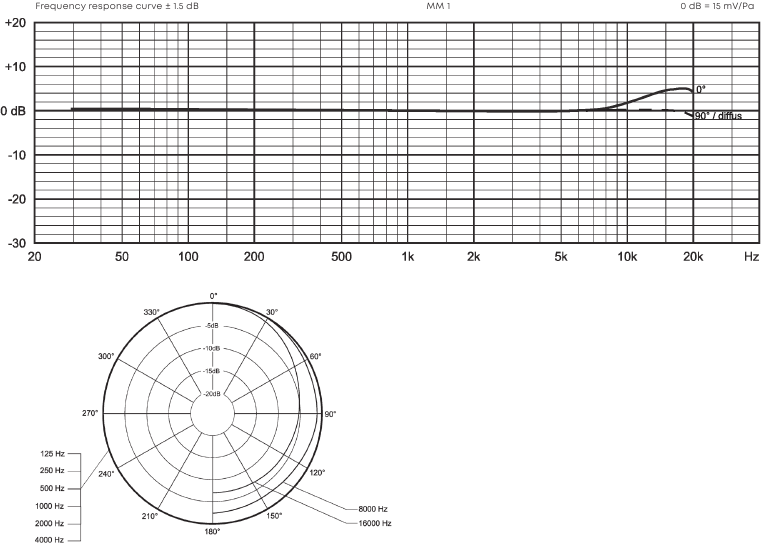

FREQUENTIERESPONS & POLAIR PATROON

De weergegeven frequentierespons curve en polair patroon komen overeen met een typisch productie sample voor deze microfoon. Elke microfoon wordt geleverd met een individuele 0° frequentierespons. De individuele compensatiecurves voor 0° en 90° vrijeveldmeting kunnen worden aangevraagd via de volgende link: www.beyerdynamic.com/mm1-register

INSTALLATIE EN WERKING

Aansluiting

• De MM 1 is uitgerust met een 3-pins XLR-connector. U kunt deze aansluiten op elke microfooningang met fantoomvoeding (12 - 48 V) met een geschikte microfoonkabel. Activeer hiervoor fantoomvoeding.
•
  Zorgeloos gelegde kabels vormen een struikelgevaar. Mensen kunnen gewond raken en de microfoon kan beschadigd raken.

Werking

• Zorg er bij het opstellen van de MM 1 voor dat er geen grote objecten in de buurt van de microfoon zijn die het geluidsveld kunnen beïnvloeden en plaats de microfoonklem zo ver mogelijk naar beneden.
• Opmerking over de kalibratie van luidsprekers in studio's:
  Bij het meten van luidsprekers en andere geluidsbronnen met een hoog direct geluidsniveau, moet u de MM 1 zo opstellen dat de microfoon-as zich in een hoek van 90° ten opzichte van de geluidsbron bevindt (zie onderstaande afbeelding). Dit zorgt voor een lineaire opname met alle frequenties. Bij directe geluidsinvoer vanaf de voorkant wordt een lichte drukopbouw zichtbaar bij frequenties boven 10 kHz. Dit leidt tot een boost bij hoge frequenties (zie de frequentierespons curve bij 0°).
  Bij lagere frequenties is er geen drukopbouw en is het polaire patroon exact omnidirectioneel (ongevoelig voor richting).
• Afhankelijk van de uitlijning van de microfoon ten opzichte van de geluidsbron, moet u het juiste kalibratiebestand gebruiken. De individuele compensatiecurves van de 0° en 90° vrijeveldmeting van uw MM 1 kunnen kosteloos worden aangevraagd bij beyerdynamic, onder vermelding van uw serienummer: https://www.beyerdynamic.com/formulare/konferenztechnik/mm1-register
• De MM 1 wordt geleverd met de MA-CL 21 microfoonklem voor statieven met 3/8" schroefdraad. Voor statieven met een 5/8" schroefdraad kunt u het schroefdraadinzetstuk losdraaien.

•
  Een statief met een onzekere stand kan omvallen en een microfoon die erop is gemonteerd, beschadigen. Zorg ervoor dat het statief stabiel staat.

ONDERHOUD

• Gebruik een zachte doek die is bevochtigd met water om de microfoonschacht schoon te maken.
• Zorg ervoor dat er geen water in de microfoon komt.
• Gebruik geen reinigingsmiddelen die oplosmiddelen bevatten.

PROBLEEMOPLOSSING EN SERVICE

• Mocht u technische problemen ondervinden bij het gebruik van de microfoon of meer instructies nodig hebben, bezoek dan onze FAQ-website op https://support.beyerdynamic.com
• Neem in geval van service contact op met geautoriseerd servicepersoneel. Open de microfoon nooit zelf, omdat dit alle garantieclaims ongeldig kan maken. Bezoek onze website https://www.beyerdynamic.com voor service en vervangende onderdelen.

VERDERE INFORMATIE

• Als u meer informatie nodig heeft, bezoek dan onze MM 1 op statief website. Op onze productdetailpagina https://www.beyerdynamic.com/mm-1.html
• Als u meer wilt weten over beyerdynamic microfoons voor verschillende toepassingen, bezoek dan https://www.beyerdynamic.com/microphones-made-in-germany

VEILIGHEIDSINSTRUCTIES

• Lees deze gebruikershandleiding en de veiligheidsinstructies zorgvuldig door voordat u het product gebruikt.
• Gebruik het product niet als het beschadigd is.
• Leg kabels zo neer dat niemand over de kabels kan struikelen en dat het apparaat niet kan worden beschadigd.
• Reparaties mogen alleen worden uitgevoerd door geautoriseerde specialisten. Open de microfoon nooit zelf. Voor apparaten die door de klant zijn geopend, vervalt de garantie.
• Stel het product niet bloot aan regen, sneeuw, vloeistoffen of vocht.
• Gebruik het apparaat alleen onder de omstandigheden die zijn gespecificeerd in de technische specificaties.
• Gebruik alleen accessoires en reserveonderdelen die door de fabrikant zijn goedgekeurd.
• Verminder het volume op de aangesloten afspeelapparaten om gehoorbeschadiging, akoestische feedback en schade aan de luidsprekers te voorkomen.

Beoogd gebruik

Gebruik het product niet op een andere manier dan beschreven in deze producthandleiding. beyerdynamic aanvaardt geen aansprakelijkheid voor onjuist gebruik van het product of de accessoires ervan.

Aansprakelijkheid

beyerdynamic GmbH & Co. KG aanvaardt geen aansprakelijkheid voor schade aan het product of letsel aan personen als gevolg van onzorgvuldig, onjuist of verkeerd gebruik, dat niet in overeenstemming is met het door de fabrikant vermelde doel.
