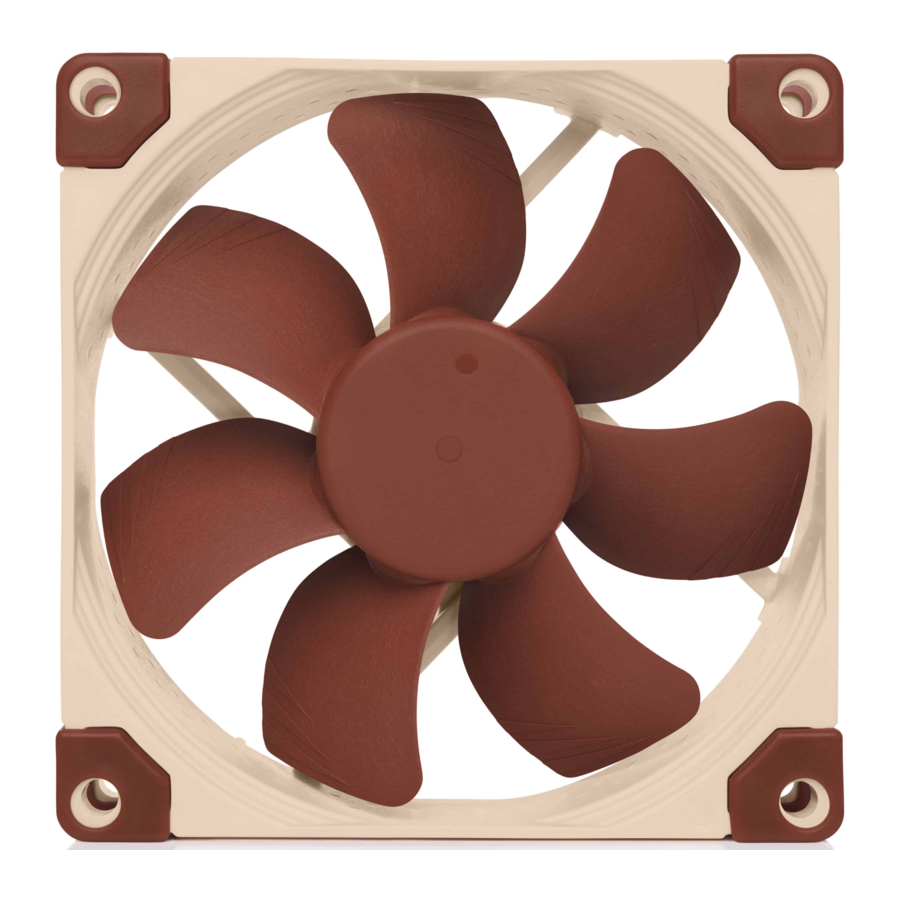

Noctua NF-A8 5V PWM - CPU Cooler Handleiding
Installatie
Als u een bestaande ventilator vervangt, is het meestal het beste om de schroeven (of andere bevestigingsmechanismen) te gebruiken die voor de originele ventilator zijn gebruikt.
Omdat de NF-A8 5V PWM een 5V PWM-ventilator is, kan deze niet op 12V worden gebruikt en zal hij beschadigd raken bij gebruik met typische 12V-voedingsbronnen, zoals ventilatoraansluitingen op het pc-moederbord.
Afhankelijk van de toepassing, kan het ook mogelijk zijn om de meegeleverde montageschroeven of siliconen anti-vibratie bevestigingen te gebruiken.

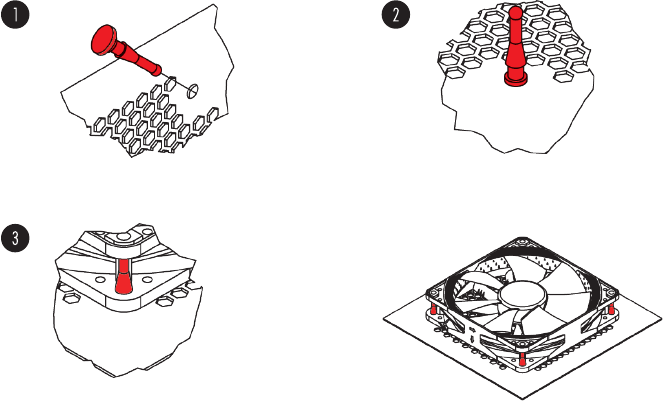

Voor het installeren van de ventilator met behulp van de NA-AV1 anti-vibratie bevestigingen, trekt u eerst de bevestigingen door de montagegaten van de behuizing. Plaats vervolgens de ventilator op de bevestigingen en trek ze door de montagegaten van de ventilator:
Aansluiting
De NF-A8 5V PWM wordt geleverd met een 4-pins PWM-ventilatorconnector voor PWM-gebaseerde snelheidsregeling. Houd er rekening mee dat de ventilator ook kan worden aangesloten op standaard 3-pins ventilatoraansluitingen. Wanneer aangesloten op 3-pins ventilatoraansluitingen, draait de ventilator op volle snelheid. Als u de ventilator wilt laten werken op USB-voedingsbronnen, zoals apparaten met USB-hostpoorten, powerbanks of USB-voedingen, gebruik dan de meegeleverde NA-AC7 USB-voedingsadapterkabel. Houd er rekening mee dat de NA-AC7 uitsluitend moet worden gebruikt met de NF-A8 5V PWM-ventilator, omdat het gebruik ervan met andere ventilatoren het risico met zich meebrengt dat gevoelige USB-hostapparaten beschadigd raken.
Als u de ventilator op andere ventilatoraansluitingen wilt aansluiten, gebruik dan de meegeleverde OmniJoin-adapterset zoals hieronder beschreven. De ventilator heeft een korte primaire kabel van 20 cm om kabelwarboel in typische toepassingen te minimaliseren. Als u een langere kabel nodig heeft, voegt u de meegeleverde verlengkabel van 30 cm (NA-EC1) toe.
De OmniJoin-adapterset gebruiken
Met de meegeleverde OmniJoin-adapterset kunt u de NF-A8 5V PWM eenvoudig aansluiten op eigen ventilatoraansluitingen.

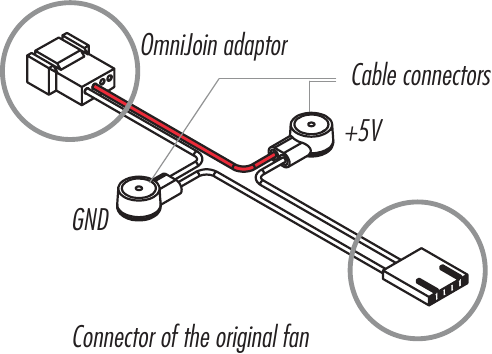

Identificeer eerst de afzonderlijke draden van de OmniJoin-adapter en de originele ventilator. De OmniJoin-adapter gebruikt zwart voor aarde (GND) en rood voor +5V. De zwarte draad van de adapter moet worden afgestemd op de originele GND-draad en de rode adapterkabel op de originele +5V-draad.
Veel ventilatorkabels gebruiken dezelfde kleuren als de OmniJoin-adapter, maar houd er rekening mee dat hiervoor geen garantie is, dus zorg ervoor dat u de GND- en +5V-draden van de originele ventilator correct identificeert. Raadpleeg de handleiding die bij het apparaat is geleverd of neem contact op met de fabrikant van het apparaat als u twijfelt.
Zorg ervoor dat u de GND- en +5V-draden van de originele ventilator correct identificeert!
Nadat u de afzonderlijke draden heeft geïdentificeerd, gaat u verder met de volgende stappen om de OmniJoin-adapter te installeren:
Stap 1
Knip de connector af van de ventilator die oorspronkelijk in het apparaat werd gebruikt. Zorg ervoor dat u de kabel niet direct bij de connector afknipt, er moet minstens 2-3 cm kabel overblijven:
Stap 2
Neem vervolgens een van de meegeleverde kabelconnectoren en steek de GND-draad van de originele kabel en de zwarte draad van de OminJoin-adapter in de twee gaten van de kabelconnector. Zorg ervoor dat beide draden volledig zijn ingebracht en helemaal naar achteren zijn geduwd.
Stap 3

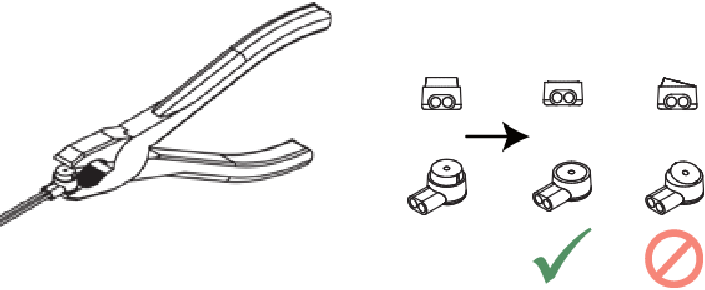

Gebruik vervolgens een platbektang om de gele knop van de kabelconnector naar beneden te drukken. Zorg ervoor dat de knop niet vastzit en helemaal naar beneden is geduwd. Als de knop vastzit, drukt u deze vanaf beide zijden van de kabelconnector naar beneden met behulp van de platbektang.
Herhaal stap 2 en 3 voor de +5V-draad.
Nadat u de kabel van de originele ventilator met de kabelconnectoren aan de OmniJoin-adapter hebt bevestigd, sluit u de NF-A8 5V PWM eenvoudig aan op de adapter om hem in uw apparaat te gebruiken.
Reiniging en onderhoud
Om maximale prestaties te behouden, dient u uw ventilatoren regelmatig schoon te maken met een plumeau, licht vochtige doek of perslucht. Wees voorzichtig om niet te veel kracht te gebruiken om schade aan de ventilator te voorkomen. Gebruik geen stofzuiger, omdat dit overmatige kracht op de ventilator kan uitoefenen.
Om een foutloze werking gedurende vele jaren van gebruik te garanderen, is het hoogwaardige SSO2-lager van de NF-A8 5V PWM volledig afgedicht om het binnendringen van fijne stofdeeltjes te voorkomen. Houd er rekening mee dat de ventilator niet is ontworpen om door de gebruiker te worden gedemonteerd. Het verwijderen van de waaier van het frame verbreekt de afdichting van het lager en leidt tot verlies van garantie.
Garantie en ondersteuning
Zelfs met hoogwaardige producten en strikte kwaliteitscontrole kan de mogelijkheid van defecten niet volledig worden uitgesloten. Daarom streven we ernaar om het hoogst mogelijke niveau van betrouwbaarheid en gemak te bieden door een garantieperiode van 6 jaar en directe, snelle en eenvoudige RMA-service aan te bieden.
Mocht u problemen ondervinden met uw NF-A8 5V PWM, aarzel dan niet om contact op te nemen met ons supportteam (support@noctua.at).
Dit document bevat enkele instructies voor het installeren, gebruiken en reinigen van uw NF-A8 5V PWM.
Mocht u nog vragen hebben, dan staat ons supportteam (support@noctua.at) u graag te allen tijde bij.
Bekijk ook de regelmatig bijgewerkte FAQ's op onze website: http://www.noctua.at/faqs
De premium koelcomponenten van Noctua, ontworpen in Oostenrijk, staan internationaal bekend om hun uitstekende stilte, uitzonderlijke prestaties en grondige kwaliteit.
Na meer dan 6000 prijzen en aanbevelingen van toonaangevende hardwarewebsites en -tijdschriften te hebben ontvangen, worden de ventilatoren en koellichamen van Noctua gekozen door meer dan honderdduizend tevreden klanten over de hele wereld.
sales@noctua.at | www.noctua.at
