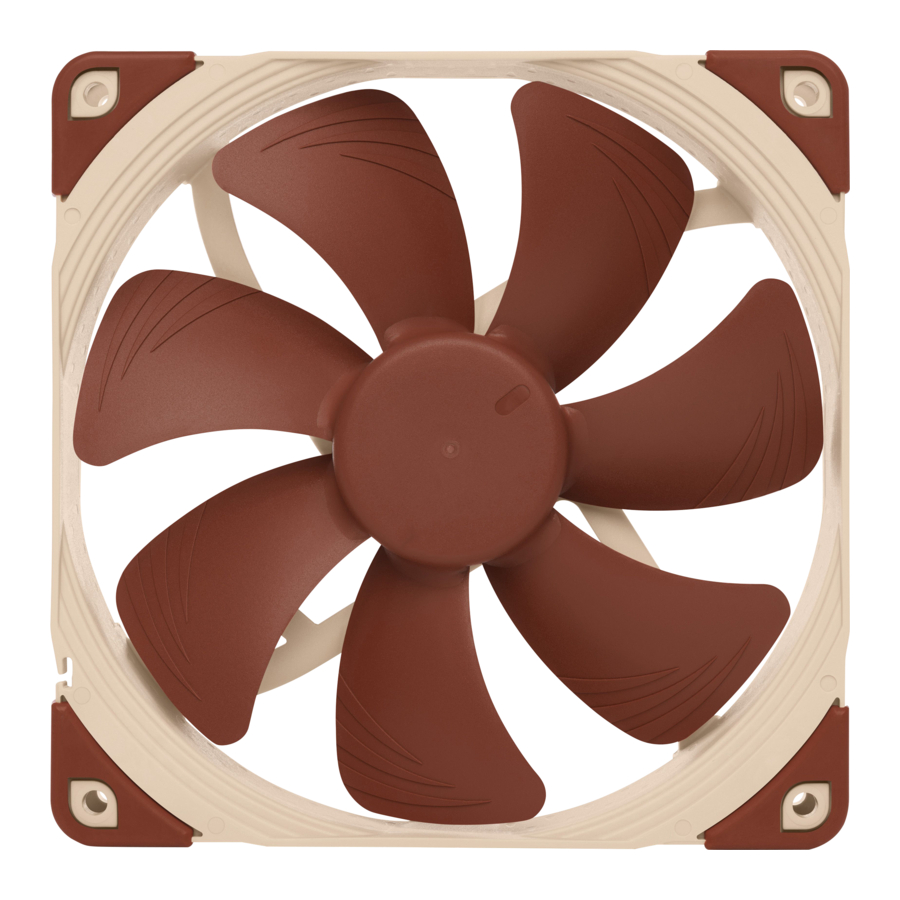

Noctua NF-A14 5V Cooler Handleiding
Introductie
Geachte klant,
Gefeliciteerd met uw keuze voor de Noctua NF-A14 5V.
Wij van Noctua streven er altijd naar om superieure stille koelprestaties te bereiken, ongeacht of het een grote 200mm ventilator of een kleine 40mm is. Daarom beschikt de NF-A14 5V over vele functies en geavanceerde aerodynamische ontwerpmaatregelen van onze bekroonde grotere modellen, waardoor het misschien wel de meest grondig geoptimaliseerde 140mm ventilator op de markt is.
Elke Noctua-ventilator wordt dubbel gecontroleerd op een foutloze werking door ons kwaliteitscontroleteam voordat deze de fabriek verlaat en ik ben ervan overtuigd dat u iets zult merken van het onderzoek, de aandacht en de zorg die we hebben besteed aan het maken van dit product.
Geniet van uw NF-A14 5V!
Hoogachtend,
Roland Mossig, Noctua CEO
Installatie
Als u een bestaande ventilator vervangt, is het meestal het beste om de schroeven (of andere bevestigingsmechanismen) te gebruiken die voor de originele ventilator zijn gebruikt.
Omdat het een 5V-ventilator is, kan de NF-A14 5V niet op 12V worden gebruikt en zal deze beschadigd raken bij gebruik met typische 12V-voedingsbronnen zoals PC-moederbord ventilatorheaders.
Afhankelijk van de toepassing kan het ook mogelijk zijn om de meegeleverde montageschroeven of siliconen anti-vibratiebevestigingen te gebruiken.

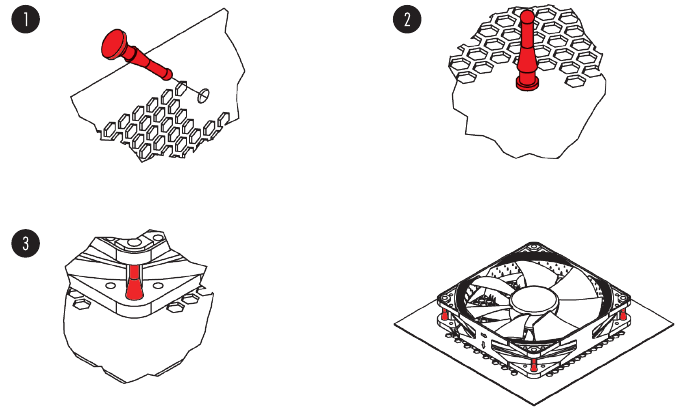

Om de ventilator te installeren met behulp van de NA-AV1 anti-vibratiebevestigingen, trekt u eerst de bevestigingen door de montagegaten van de behuizing. Plaats vervolgens de ventilator op de bevestigingen en trek ze door de montagegaten van de ventilator:
Aansluiting
De NF-A14 5V is voorzien van een standaard 3-pin ventilatorconnector. Houd er echter rekening mee dat de ventilator ook kan worden aangesloten op standaard 4-pin ventilatorheaders.
Als u de ventilator wilt gebruiken op USB-voedingsbronnen, zoals apparaten met USB-hostpoorten, powerbanks of USB-voedingen, gebruik dan de meegeleverde NA-AC7 USB-voedingsadapterkabel. Houd er rekening mee dat de NA-AC7 uitsluitend met de NF-A14 5V-ventilator mag worden gebruikt, omdat het gebruik ervan met andere ventilatoren het risico inhoudt dat gevoelige USB-hostapparaten worden beschadigd.
Als u de ventilator op andere ventilatorheaders wilt aansluiten, gebruik dan de meegeleverde OmniJoin-adapterset zoals hieronder beschreven.
De ventilator is voorzien van een korte primaire kabel van 20 cm om kabelwarboel in typische toepassingen te helpen minimaliseren. Als u een langere kabel nodig heeft, voeg dan de meegeleverde verlengkabel van 30 cm (NA-EC2) toe.
De OmniJoin-adapterset gebruiken
Met de meegeleverde OmniJoin-adapterset kunt u de NF-A14 5V eenvoudig aansluiten op propriëtaire ventilatorheaders.

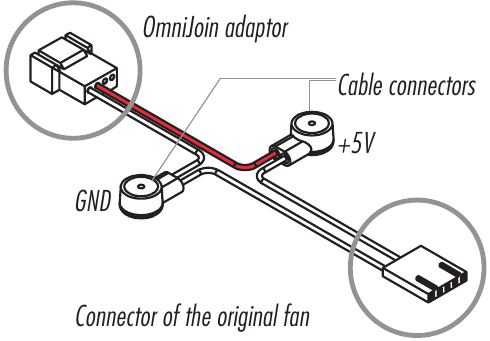

Identificeer eerst de afzonderlijke draden van de OmniJoin-adapter en de originele ventilator. De OmniJoin-adapter gebruikt zwart voor aarde (GND) en rood voor +5V.
De zwarte draad van de adapter moet worden afgestemd op de originele GND-draad en de rode adapterkabel op de originele +5V-draad. Veel ventilatorkabels gebruiken dezelfde kleuren als de OmniJoin-adapter, maar houd er rekening mee dat dit niet gegarandeerd is, dus zorg ervoor dat u de GND- en +5V-draden van de originele ventilator correct identificeert. Raadpleeg de handleiding die bij het apparaat is geleverd of neem contact op met de fabrikant van het apparaat als u twijfelt.
Zorg ervoor dat u de GND- en +5V-draden van de originele ventilator correct identificeert!
Nadat u de afzonderlijke draden heeft geïdentificeerd, gaat u verder met de volgende stappen om de OmniJoin-adapter te installeren:

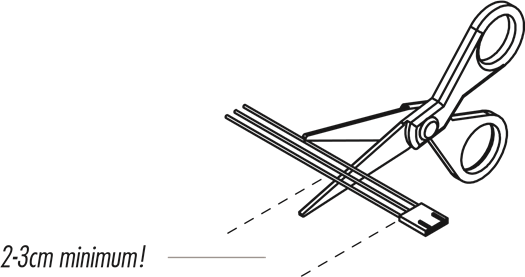

Stap 1
Knip de connector af van de ventilator die oorspronkelijk in het apparaat werd gebruikt. Zorg ervoor dat u de kabel niet direct bij de connector afknipt, er moet minimaal 2-3 cm kabel overblijven:
Stap 2
Neem vervolgens een van de meegeleverde kabelconnectoren en steek de GND-draad van de originele kabel en de zwarte draad van de OminJoin-adapter in de twee gaten van de kabelconnector. Zorg ervoor dat beide draden volledig zijn ingebracht en helemaal naar achteren zijn geduwd.

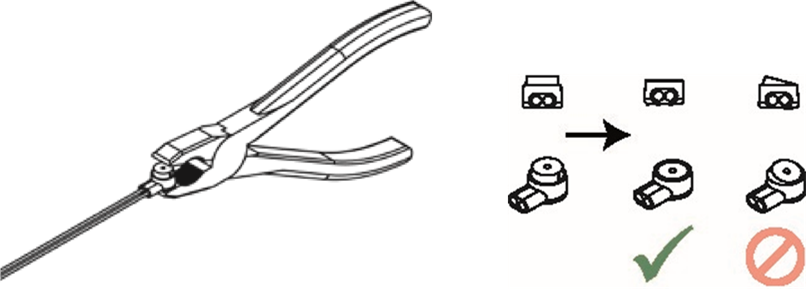

Stap 3
Gebruik vervolgens een platbektang om de gele knop van de kabelconnector naar beneden te drukken. Zorg ervoor dat de knop niet vastzit en helemaal naar beneden is gedrukt. Als de knop vastzit, drukt u deze vanaf beide zijden van de kabelconnector naar beneden met behulp van de platbektang.
Herhaal stap 2 en 3 voor de +5V-draad.
Nadat u de kabel van de originele ventilator aan de OmniJoin-adapter hebt bevestigd met behulp van de kabelconnectoren, sluit u de NF-A14 5V eenvoudig aan op de adapter om deze in uw apparaat te gebruiken.
Reiniging en onderhoud
Om maximale prestaties te behouden, dient u uw ventilatoren regelmatig schoon te maken met een plumeau, een licht vochtig doekje of perslucht. Wees voorzichtig om niet te veel kracht te gebruiken om schade aan de ventilator te voorkomen. Gebruik geen stofzuiger, omdat dit overmatige kracht op de ventilator kan uitoefenen.
Om een foutloze werking gedurende vele jaren van gebruik te garanderen, is het premium grade SSO2-lager van de NF-A14 5V volledig afgesloten om het binnendringen van fijne stofdeeltjes te voorkomen. Houd er rekening mee dat de ventilator niet is ontworpen om door de gebruiker uit elkaar te worden gehaald. Het verwijderen van de waaier van het frame verbreekt de afdichting van het lager en resulteert in verlies van garantie.
Garantie en ondersteuning
Zelfs met hoogwaardige producten en strikte kwaliteitscontrole kan de mogelijkheid van defecten niet volledig worden uitgesloten. Daarom streven we naar het bieden van het hoogst mogelijke niveau van betrouwbaarheid en gemak door een garantieperiode van 6 jaar en een directe, snelle en eenvoudige RMA-service aan te bieden.
Mocht u problemen ondervinden met uw NF-A14 5V, neem dan gerust contact op met ons supportteam (support@noctua.at).
Dit document bevat enkele instructies voor het installeren, gebruiken en reinigen van uw NF-A14 5V.
Mocht u nog vragen hebben, dan staat ons supportteam (support@noctua.at) u graag te allen tijde bij.
Bekijk ook de regelmatig bijgewerkte FAQ's op onze website: http://www.noctua.at/faqs
De premium koelcomponenten van Noctua, ontworpen in Oostenrijk, staan internationaal bekend om hun uitstekende stilte, uitzonderlijke prestaties en grondige kwaliteit.
Met meer dan 6000 prijzen en aanbevelingen van toonaangevende hardwarewebsites en -tijdschriften, worden de ventilatoren en koellichamen van Noctua gekozen door meer dan honderdduizend tevreden klanten over de hele wereld.
sales@noctua.at | www.noctua.at
