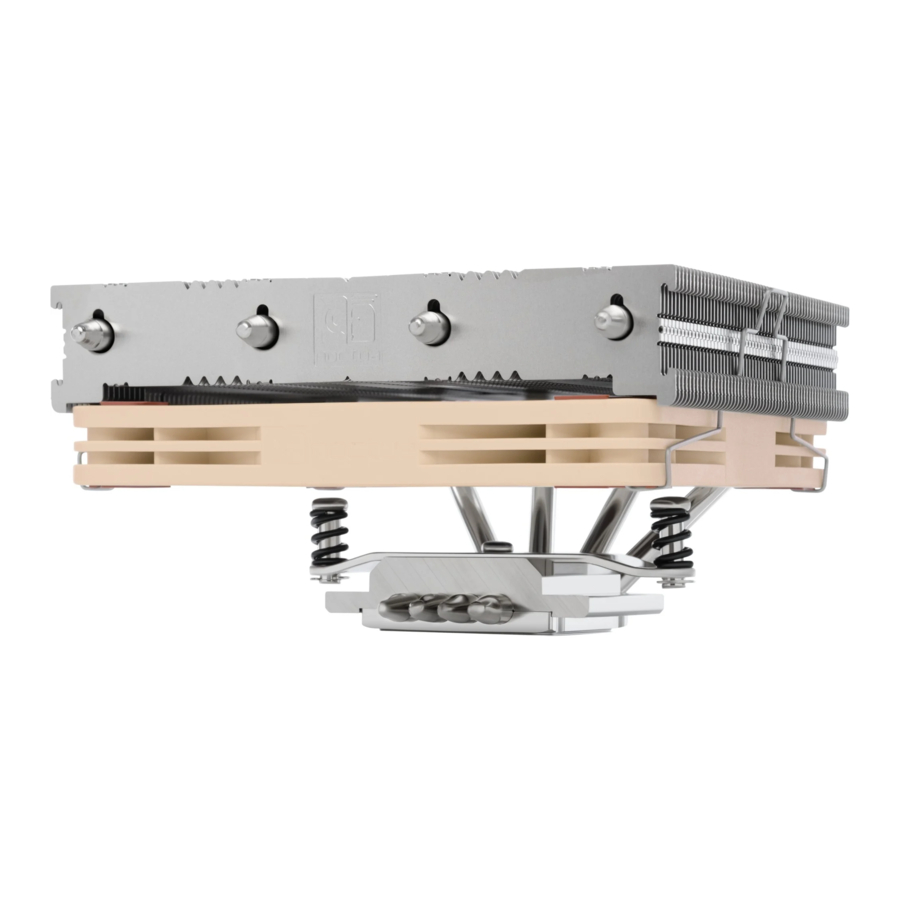

Inleiding
Deze handleiding loodst u stap voor stap door het installatieproces van het SecuFirm2™-montagesysteem.
Raadpleeg voordat u de koeler installeert het compatibiliteitscentrum op onze website (ncc.noctua.at) en controleer of de koeler volledig compatibel is met uw moederbord.
Zorg er ook voor dat uw pc-behuizing voldoende ruimte biedt voor de koeler en dat er geen compatibiliteitsproblemen zijn met andere componenten (bijv. hoge RAM-modules).
Controleer nogmaals of de koellichaam- en ventilatorclips geen contact maken met de VGA-kaart, andere PCIe-kaarten, koellichamen op het moederbord of andere componenten.
Noctua kan niet aansprakelijk worden gesteld voor schade of verliezen veroorzaakt door compatibiliteitsproblemen.
Mocht u problemen ondervinden, raadpleeg dan de FAQ's op onze website (www.noctua.at/faqs) en aarzel niet om contact op te nemen met ons supportteam via support@noctua.at.
LGA1700, LGA1200 & LGA115x

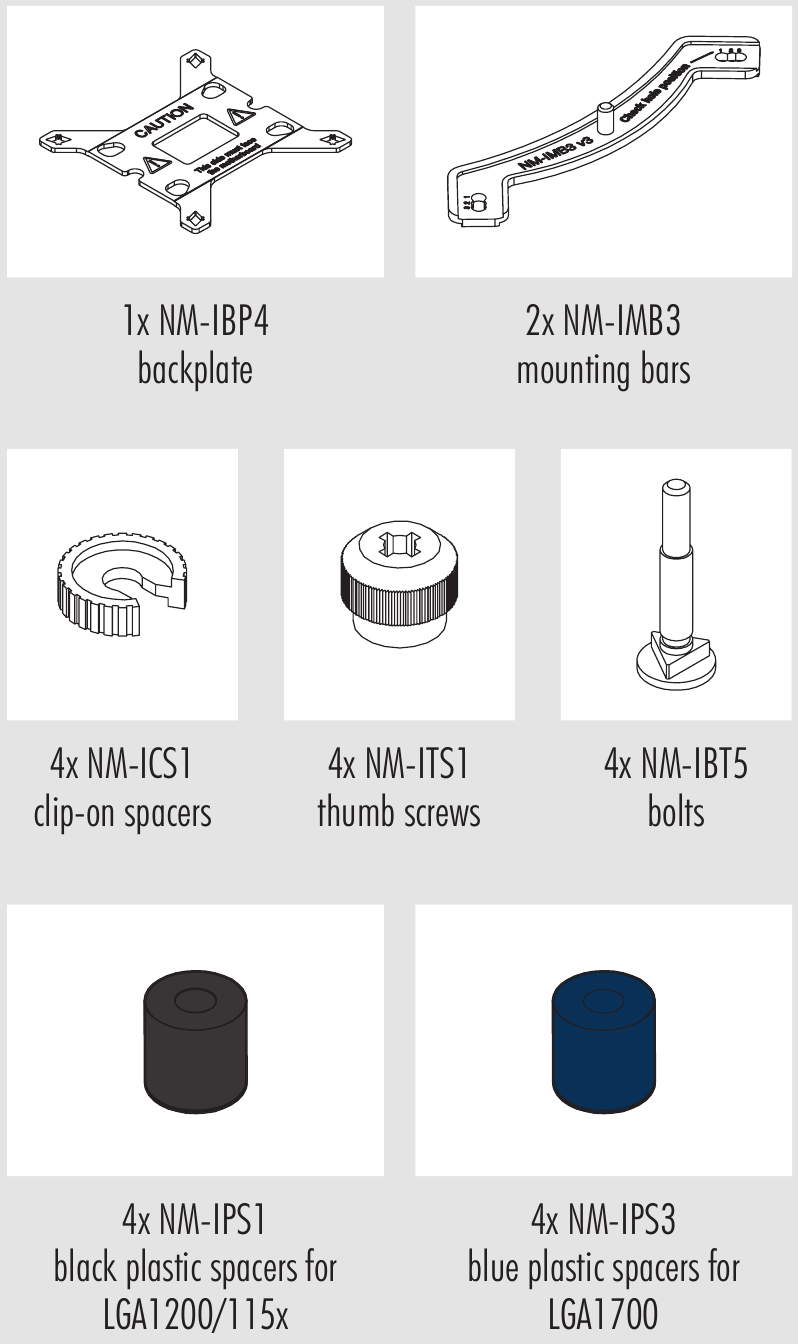

Vereiste montageonderdelen
Het moederbord verwijderen
Als u de koeler op een gemonteerd systeem wilt gebruiken en uw behuizing geen uitsparing heeft aan de achterkant van de moederbordlade, moet u eerst het moederbord uit de behuizing verwijderen om de meegeleverde backplate te kunnen installeren.

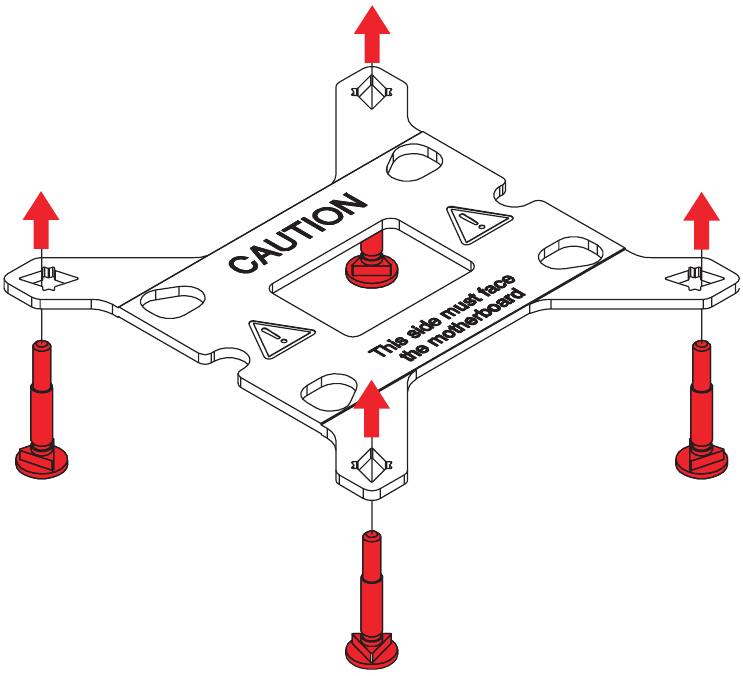

De backplate instellen
Identificeer eerst de zijde van de backplate die naar het moederbord moet wijzen (gemarkeerd met waarschuwingsborden). Kies vervolgens de juiste gatafstand voor uw socket en steek de vier bouten vanaf de andere kant in de backplate (gemarkeerd met modelnaam, SecuFirm2™-branding en nummers voor gatafstand) op de juiste positie.
Gebruik gatpositie 1 voor LGA1200/115x (LGA1150, LGA1151, LGA1155, LGA1156) en gatpositie 2 voor LGA1700 (LGA17xx-familie):
Positie 1: LGA1200/115x
Positie 2: LGA1700

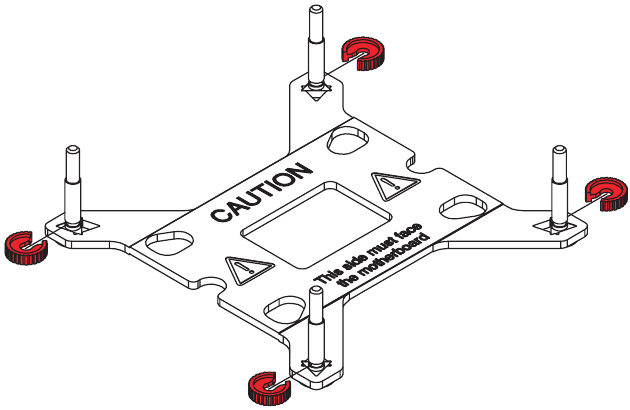

Zet de bouten vast met de NM-ICS1 clip-on afstandhouders. Let op: er worden 2 extra clip-on afstandhouders meegeleverd voor het geval er een verloren gaat of beschadigd raakt bij het verwijderen van de bouten op een later tijdstip.

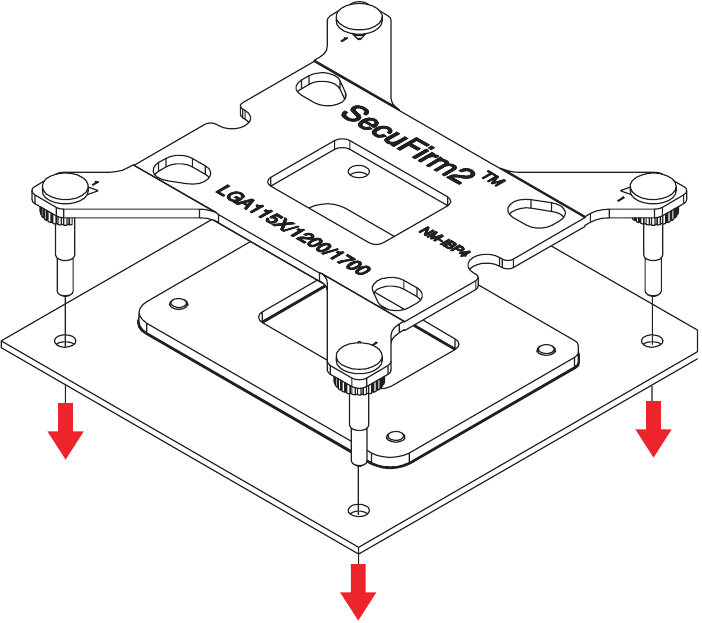

De backplate bevestigen
Plaats de backplate aan de achterkant van het moederbord, zodat de bouten door de montagegaten steken.
De meegeleverde backplate wordt over de standaard backplate van het moederbord geïnstalleerd, dus de standaard backplate van het moederbord mag niet worden verwijderd.
De montagebeugels installeren
Kies eerst de juiste set plastic afstandhouders en de juiste set gaten op de montagebeugels, afhankelijk van of u een LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) of een LGA1700 (LGA17xx-familie) socket-moederbord gebruikt.

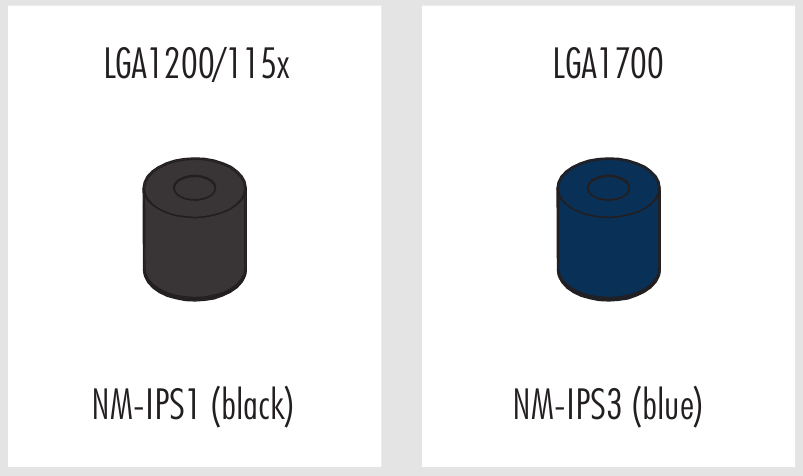

Gebruik de zwarte NM-IPS1 plastic afstandhouders voor LGA1200/ LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) en de blauwe NM-IPS3 afstandhouders voor LGA1700 (LGA17xx-familie).
Gebruik gatpositie 1 voor LGA1200/115x (LGA1150, LGA1151, LGA1155, LGA1156) en gatpositie 2 voor LGA1700 (LGA17xx-familie):
Positie 1: LGA1200/115x
Positie 2: LGA1700

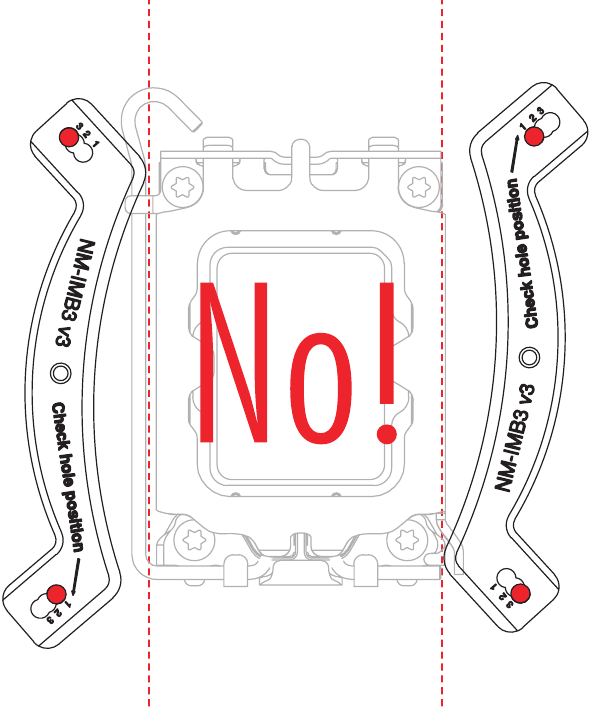

Zorg ervoor dat u de juiste gatpositie aan beide uiteinden van de NM-IMB3 montagebeugels gebruikt, zodat ze niet verkeerd uitgelijnd zijn.

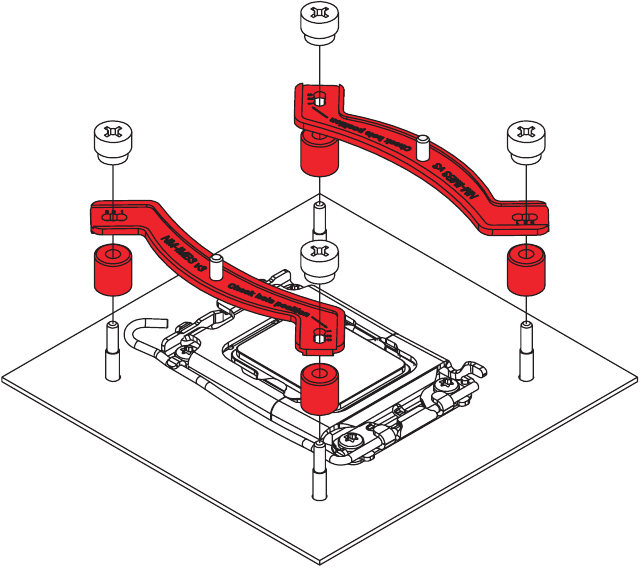

Plaats de plastic afstandhouders op de bouten van de backplate en voeg vervolgens de montagebeugels toe.

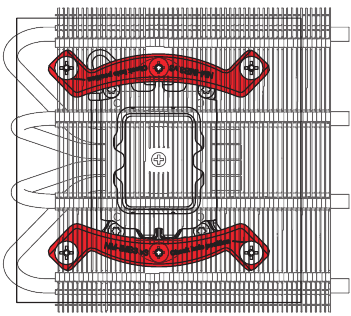

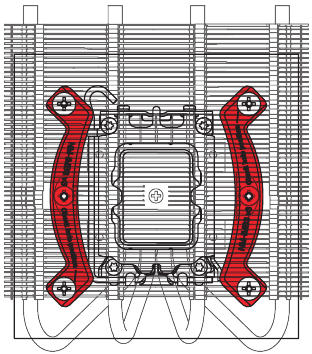

Kies de uitlijning van de montagebeugels op basis van de gewenste uiteindelijke oriëntatie van de koeler.
Oriëntatie A
Oriëntatie B

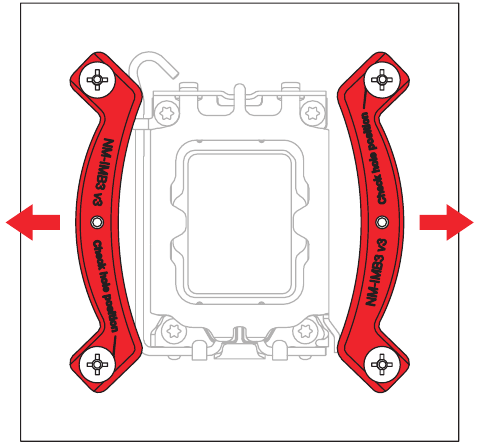

Zorg ervoor dat de gebogen zijden van de montagebeugels naar buiten wijzen.

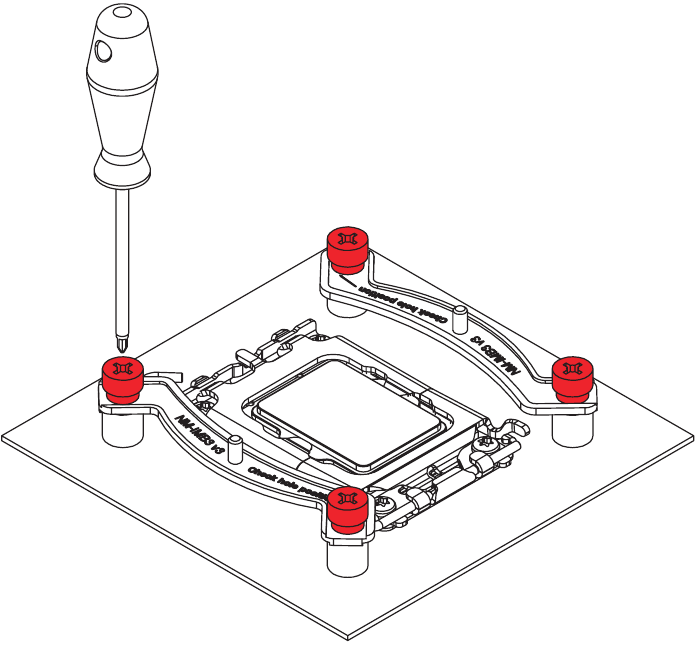

Zet de montagebeugels vast met de vier NM-ITS1 duimschroeven.
Draai de schroeven voorzichtig vast totdat ze stoppen, maar gebruik geen overmatige kracht (max. koppel 0,6 Nm).
De koelpasta aanbrengen
Als er nog resten van koelpasta of thermische pads op uw CPU zitten, verwijder deze dan eerst. Breng vervolgens de meegeleverde NT-H1 koelpasta aan op de CPU, zoals weergegeven in de volgende afbeeldingen.
Voor LGA1700 (LGA17xx-familie) brengt u 5 kleine stippen aan; 4 stippen met een diameter van ~2 mm in de buurt van de hoeken plus 1 stip met een diameter van 3-4 mm in het midden:
Voor LGA1200/115x (LGA1150, LGA1151, LGA1155, LGA1156) brengt u een enkele stip van 4-5 mm in het midden aan:
Het aanbrengen van te veel koelpasta verlaagt de warmtegeleiding en de koelprestaties!
Ventilatorconfiguratie
De NH-L12S wordt geleverd met de ventilator onder de vinnen geïnstalleerd (low profile-modus).
Als alternatief kunt u de ventilator verwijderen en bovenop de vinnen installeren om meer ruimte te maken voor hoge RAM of andere componenten (high clearance-modus).
Let op: de NH-L12S biedt de beste prestatie-ruisverhouding in high clearance-modus.
High clearance-modus

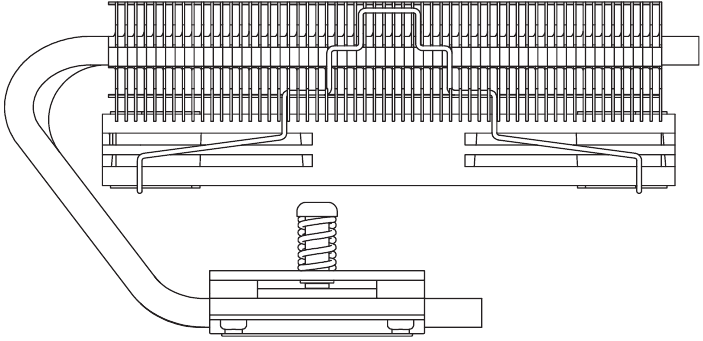

Low profile-modus

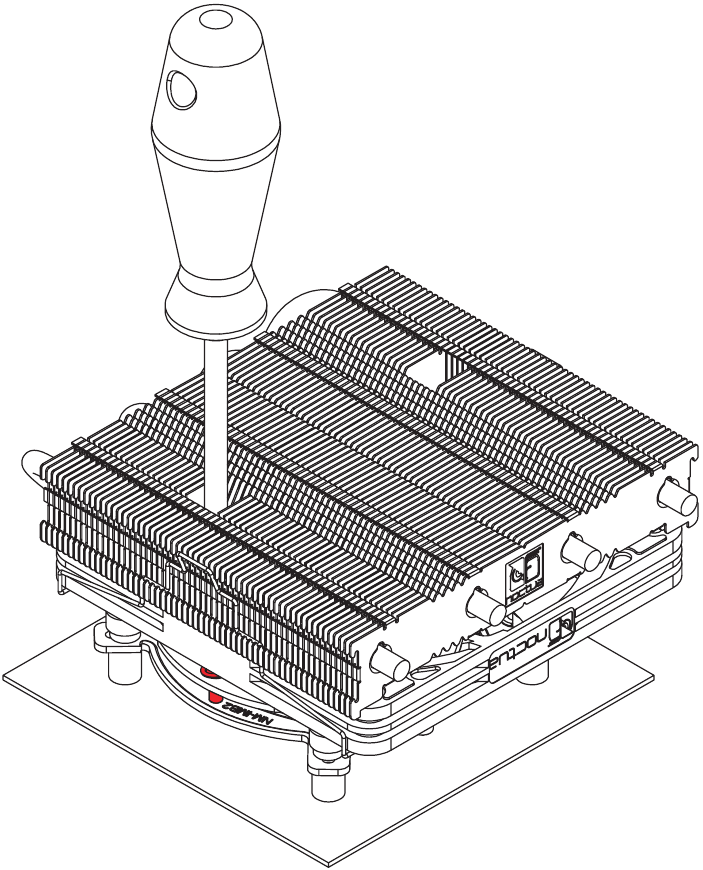

Het koellichaam aan de CPU bevestigen
Verwijder eerst de beschermkap aan de onderkant van het koellichaam.
Plaats vervolgens het koellichaam op de CPU en schroef het vast aan de schroefdraad van de montagebeugels.
Draai elke schroef 2-3 slagen en herhaal dit totdat beide volledig zijn vastgedraaid.
Let op: u kunt met de meegeleverde schroevendraaier door de bladen van de ventilator reiken. Het is dus niet nodig om de ventilator te verwijderen voor de installatie.
Draai de schroeven voorzichtig vast totdat ze stoppen, maar gebruik geen overmatige kracht (max. koppel 0,6 Nm).
Ventilatorconfiguratie
Sluit de ventilator aan op de CPU-ventilatorheader van het moederbord.
Afhankelijk van uw CPU en de temperatuur in de behuizing, kunt u de meegeleverde NA-RC7 Low-Noise Adapter (L.N.A.) aansluiten om het bedrijfsgeluid van de ventilator verder te verminderen.
Controleer bij gebruik van de L.N.A. de temperatuur van uw CPU met behulp van geschikte software (bijv. de respectieve applicaties van uw moederbordfabrikant) om automatische throttling van de CPU als gevolg van de verhoogde temperatuur te voorkomen.
Als de koelprestaties onvoldoende zijn, verhoog dan de ventilatie van de behuizing of verwijder de L.N.A.
Uw systeem transporteren
Vanwege het lage gewicht van de koeler is het niet nodig om deze te verwijderen voor transport.
LGA20xx

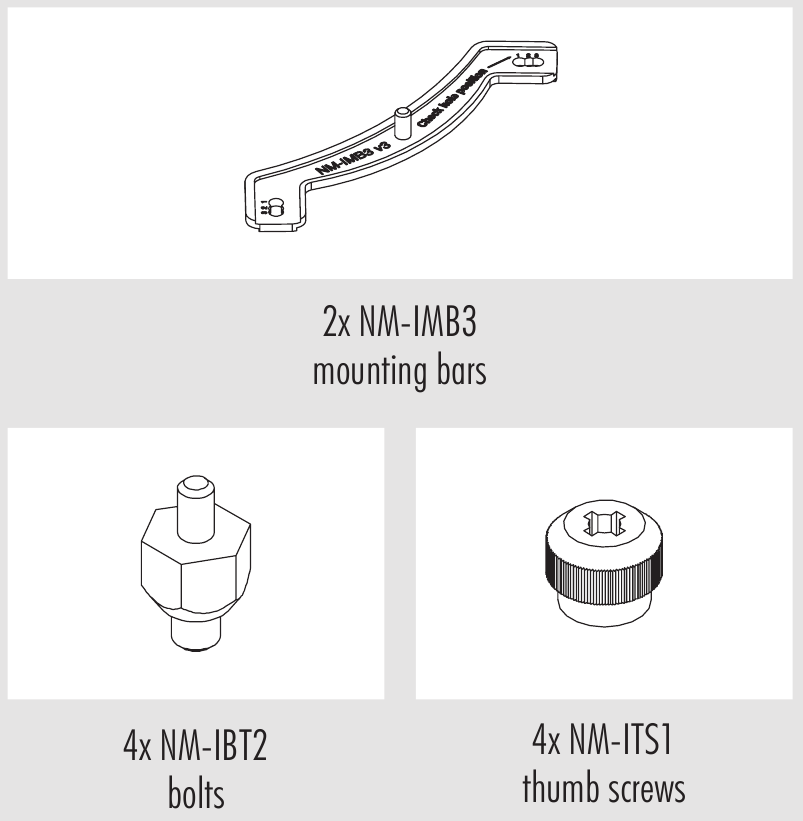

Benodigde montageonderdelen

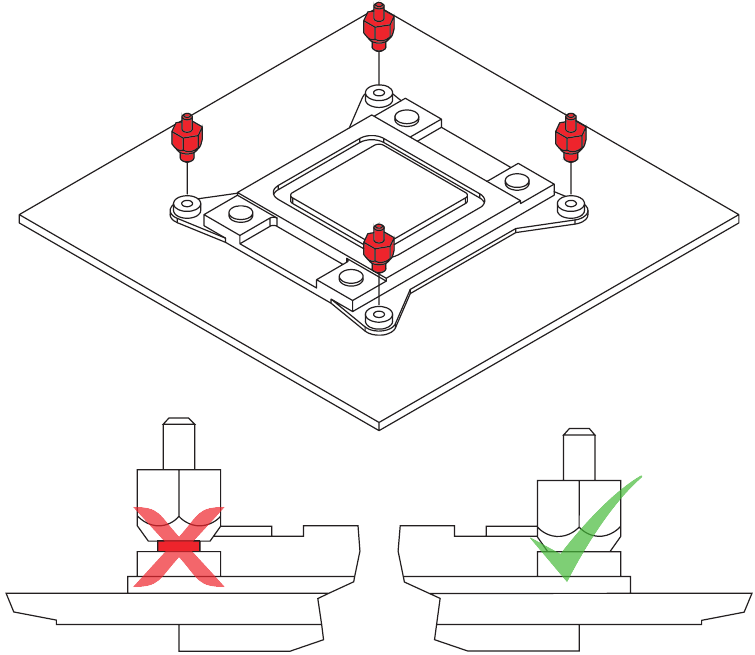

De montagebeugels installeren

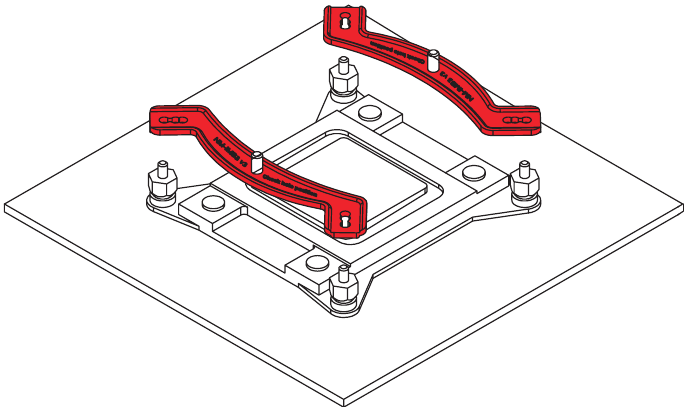

Plaats vervolgens de NM-IMB3 montagebeugels op de bouten.

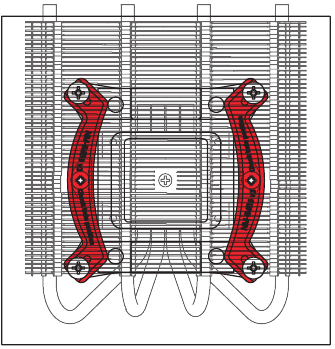

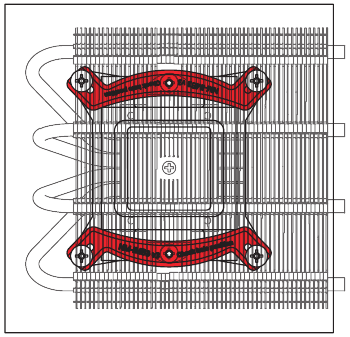

Kies de uitlijning van de montagebeugels op basis van de gewenste uiteindelijke oriëntatie van de koeler.
Oriëntatie A
Oriëntatie B

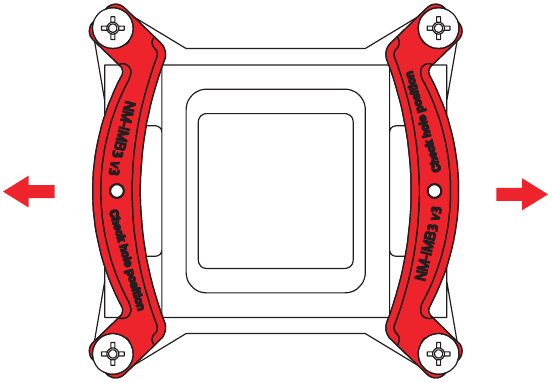

Zorg ervoor dat de gebogen kanten van de montagebeugels naar buiten wijzen.

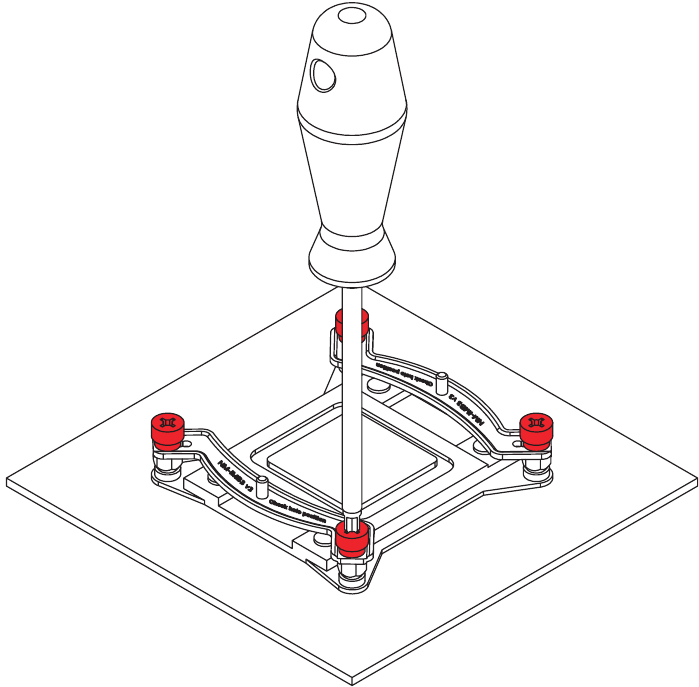

Bevestig de montagebeugels met de vier NM-ITS1 duimschroeven.
Draai de schroeven voorzichtig vast totdat ze stoppen, maar gebruik geen overmatige kracht (max. koppel 0,6 Nm).
De koelpasta aanbrengen
Als er nog resten van koelpasta of thermische pads op uw CPU zitten, verwijder deze dan eerst.
Breng vervolgens een kleine druppel NT-H1 koelpasta met een diameter van 4-5 mm aan in het midden van de heatspreader.
Te veel koelpasta aanbrengen verlaagt de warmtegeleiding en koelprestaties!
Ventilatorconfiguratie
Raadpleeg stap 6 van de LGA1700, LGA1200 & LGA115x installatiehandleiding.
Het koellichaam aan de CPU bevestigen
Raadpleeg stap 7 van de LGA1700, LGA1200 & LGA115x installatiehandleiding.
Ventilatorinstelling
Raadpleeg stap 8 van de LGA1700, LGA1200 & LGA115x installatiehandleiding.
Uw systeem transporteren
Vanwege het lage gewicht van de koeler is het niet nodig om deze te verwijderen voor transport.
AMD (AM4 & AM5)

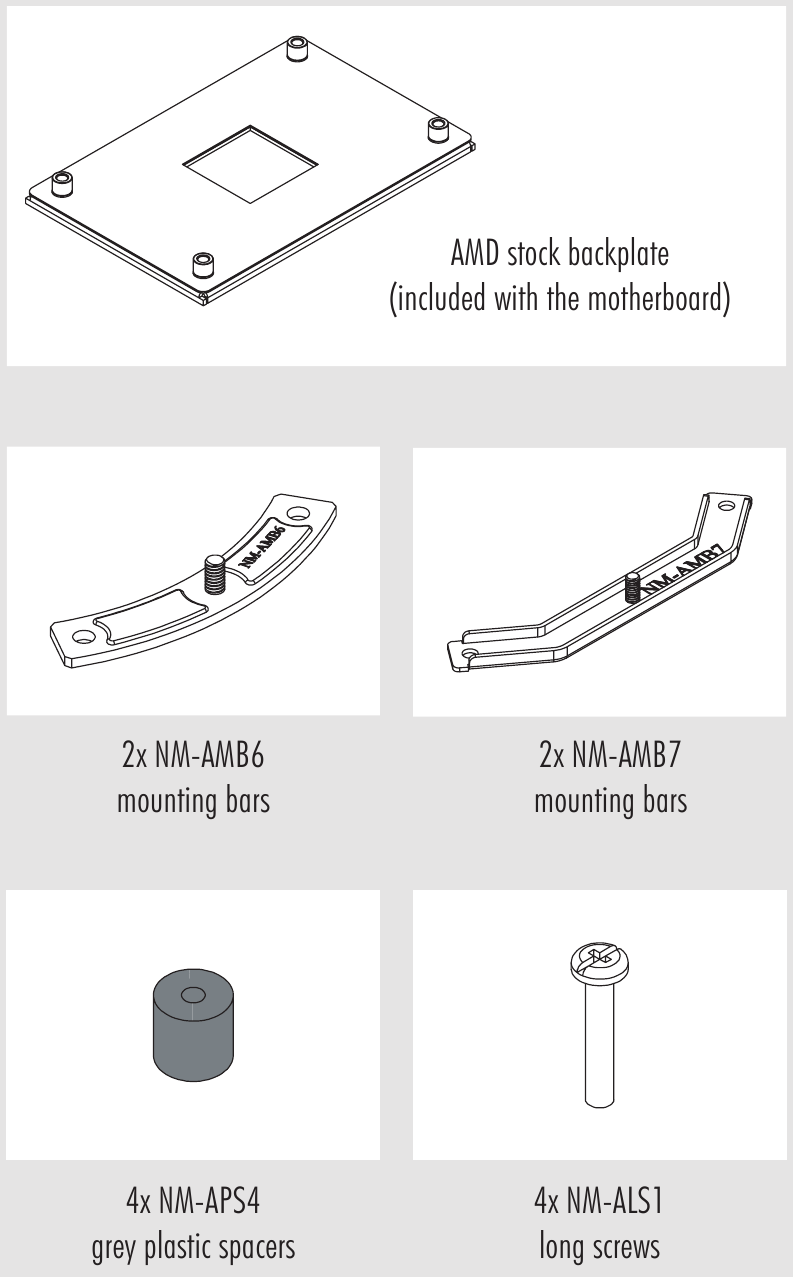

Benodigde montageonderdelen
De standaard retentiemodule verwijderen − de backplate plaatsen

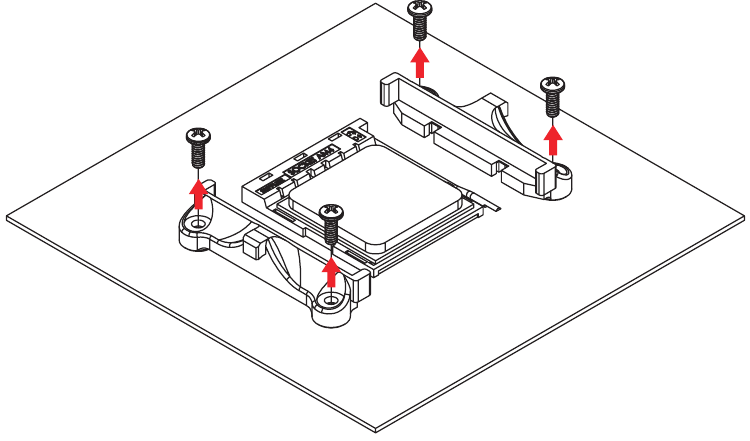

Als uw moederbord wordt geleverd met een vooraf geïnstalleerde CPU-koeler retentiemodule, verwijder deze dan eerst door deze van de backplate los te schroeven. Het SecuFirm2™ montagesysteem wordt direct op de standaard backplate geïnstalleerd, dus houd deze op zijn plaats.
Als uw moederbord niet wordt geleverd met een vooraf geïnstalleerde CPU-koeler retentiemodule, moet de AMD-standaard backplate worden meegeleverd met de accessoires van het moederbord. Plaats de backplate aan de achterkant van het moederbord, zodat de schroefdraden van de backplate door de montagegaten van het moederbord steken, zoals hieronder weergegeven. Als uw moederbord geen standaard backplate bevat, neem dan contact op met ons Noctua-serviceteam via support@noctua.at.
De montagebeugels bevestigen

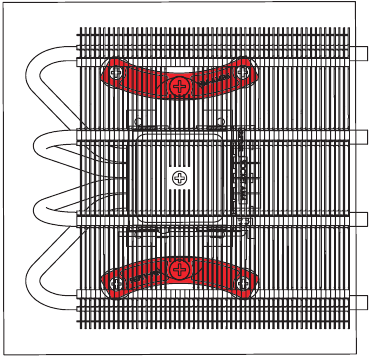

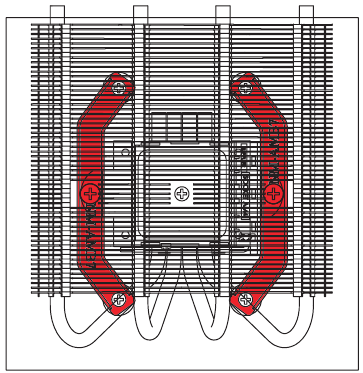

Kies de korte NM-AMB6 of de lange NM-AMB7 montagebeugels op basis van de gewenste uiteindelijke oriëntatie van de koeler.
Oriëntatie NM-AMB6
Oriëntatie NM-AMB7

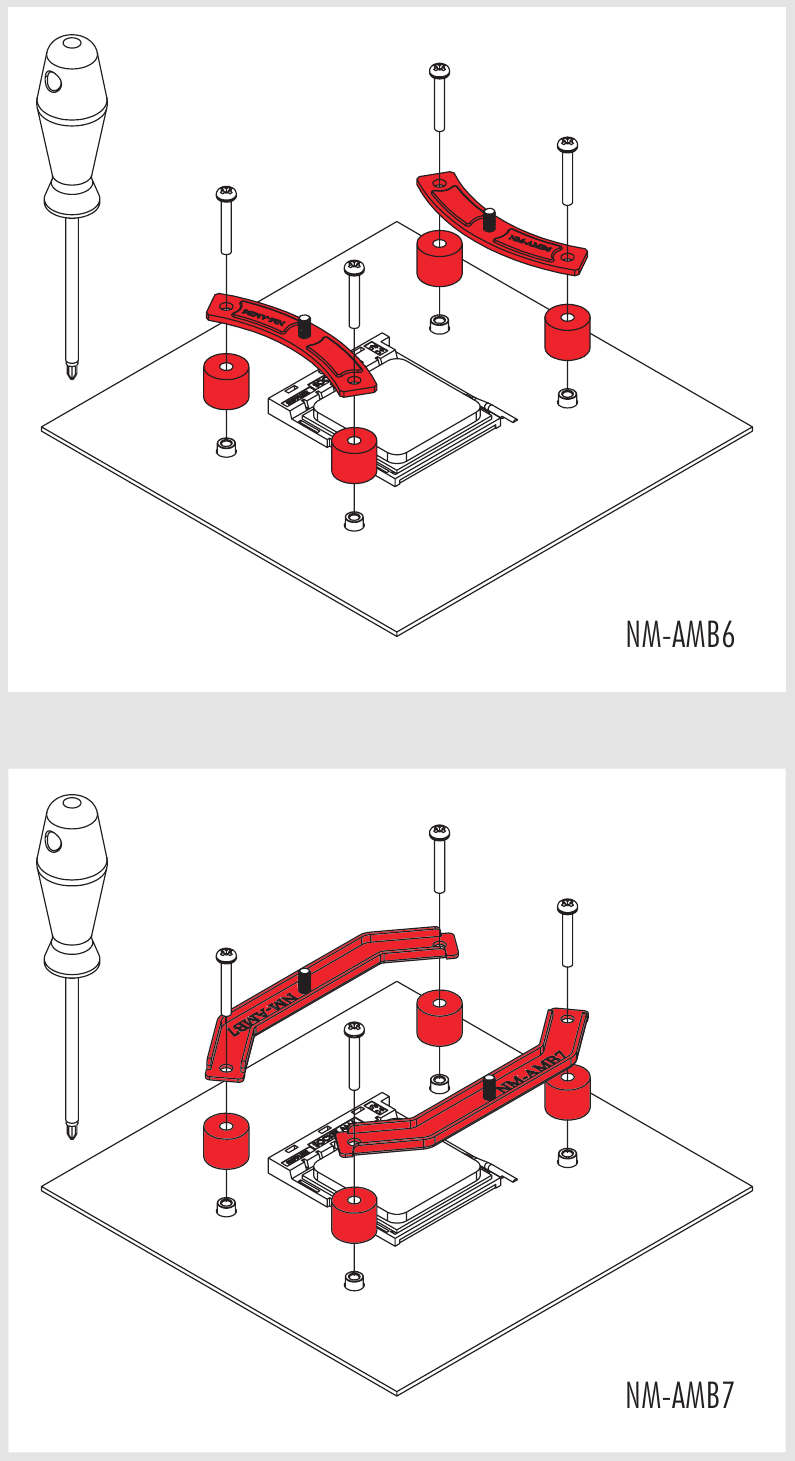

Plaats eerst de plastic afstandhouders op de schroefdraden van de backplate en bevestig vervolgens de montagebeugels met de vier NM-ALS1 lange schroeven.
Zorg ervoor dat bij de korte NM-AMB6 montagebeugels de gebogen kanten naar binnen wijzen.

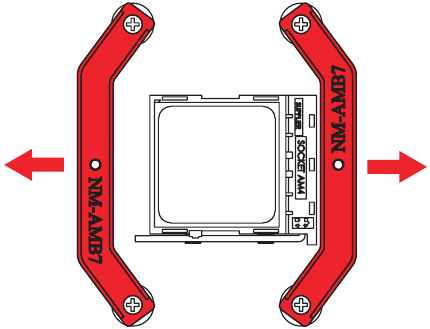

Zorg ervoor dat bij de lange NM-AMB7 montagebeugels de gebogen kanten naar buiten wijzen.
Draai de schroeven voorzichtig vast totdat ze stoppen, maar gebruik geen overmatige kracht (max. koppel 0,6 Nm).
De koelpasta aanbrengen
Als er nog resten van koelpasta of thermische pads op uw CPU zitten, verwijder deze dan eerst.
Breng 5 kleine puntjes aan; 4 kleine puntjes met een diameter van ~2 mm in de buurt van de hoeken plus 1 punt met een diameter van 3-4 mm in het midden:
Te veel koelpasta aanbrengen verlaagt de warmtegeleiding en koelprestaties!
Ventilatorconfiguratie
De NH-L12S wordt geleverd met de ventilator onder de vinnen geïnstalleerd (low-profile modus).
Als alternatief kunt u de ventilator verwijderen en bovenop de vinnen installeren om meer ruimte te maken voor hoge RAM of andere componenten (high-clearance modus).
Opmerking: dat de NH-L12S de beste prestaties levert op het gebied van geluidsefficiëntie in de high-clearance modus.
High-clearance modus

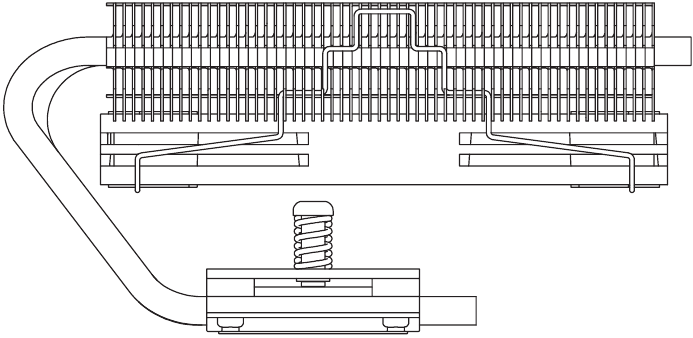

Low-profile modus

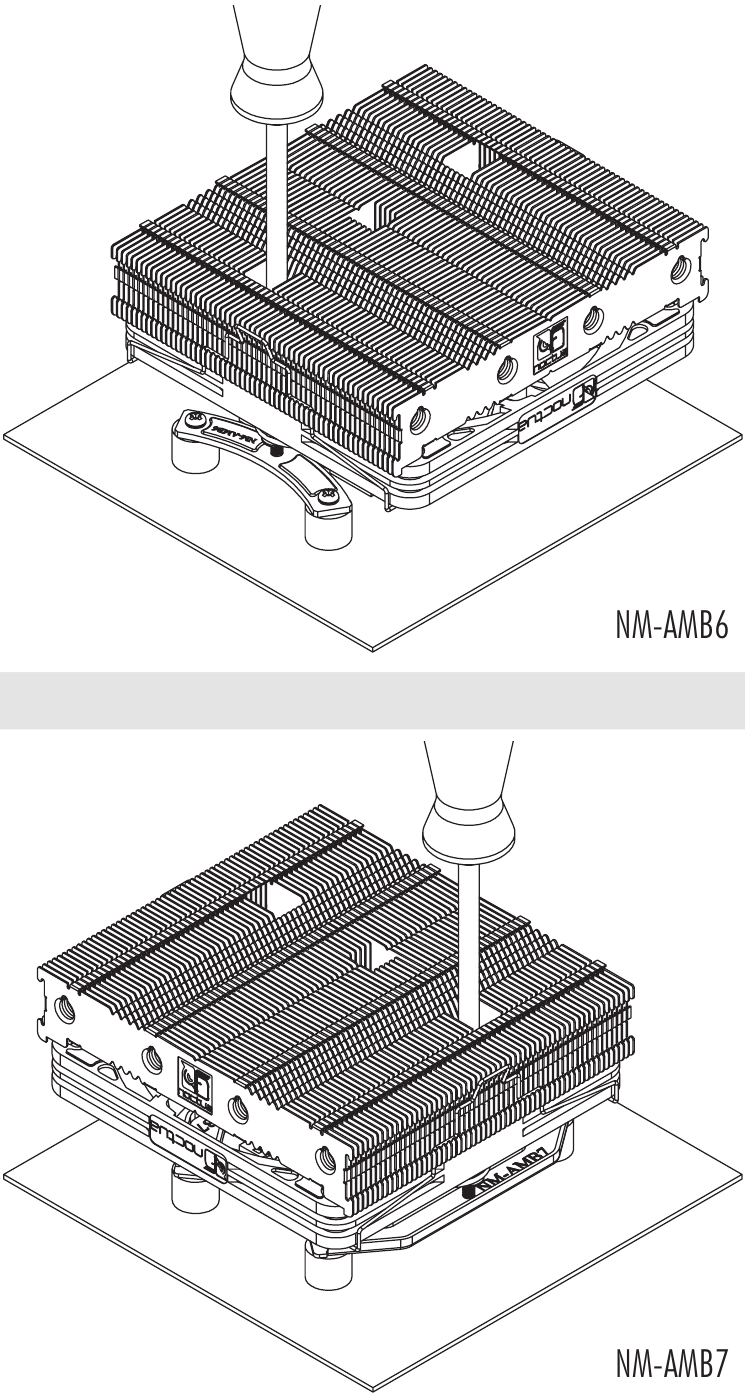

Het koellichaam aan de CPU bevestigen
Verwijder eerst de beschermhoes aan de onderkant van het koellichaam.
Plaats vervolgens het koellichaam op de CPU en schroef het vast aan de schroefdraden van de montagebeugels. Draai elke schroef 2-3 slagen en herhaal dit totdat beide volledig zijn vastgedraaid. U kunt met de meegeleverde schroevendraaier door de bladen van de ventilator reiken. Het is dus niet nodig om de ventilator te verwijderen voor de installatie.
Draai de schroeven voorzichtig vast totdat ze stoppen, maar gebruik geen overmatige kracht (max. koppel 0,6 Nm).
Ventilatorinstelling
Sluit de ventilator aan op de CPU-ventilatorheader van het moederbord.
Afhankelijk van uw CPU en de temperatuur in de behuizing, kunt u de meegeleverde NA-RC7 Low-Noise Adaptor (L.N.A.) aansluiten om het bedrijfsgeluid van de ventilator verder te verminderen.
Controleer bij gebruik van de L.N.A. de temperatuur van uw CPU met behulp van geschikte software (bijv. de respectieve applicaties van uw moederbordfabrikant) om automatische throttling van de CPU als gevolg van de verhoogde temperatuur te voorkomen.
Als de koelprestaties onvoldoende zijn, verhoog dan de ventilatie van de behuizing of verwijder de L.N.A.
Uw systeem transporteren
Vanwege het lage gewicht van de koeler is het niet nodig om deze te verwijderen voor transport.
Garantie, ondersteuning en FAQ's
Zelfs met hoogwaardige producten en strenge kwaliteitscontrole kan de mogelijkheid van defecten niet volledig worden uitgesloten. Daarom streven we ernaar om de hoogst mogelijke mate van betrouwbaarheid en gemak te bieden door een garantieperiode van 6 jaar en een directe, snelle en eenvoudige RMA-service aan te bieden.
Mocht u problemen ondervinden met uw NH-L12S, aarzel dan niet om contact op te nemen met ons ondersteuningsteam (support@noctua.at).
Raadpleeg ook de FAQ-sectie op onze website: www.noctua.at/faqs
