Introductie

Geachte klant,

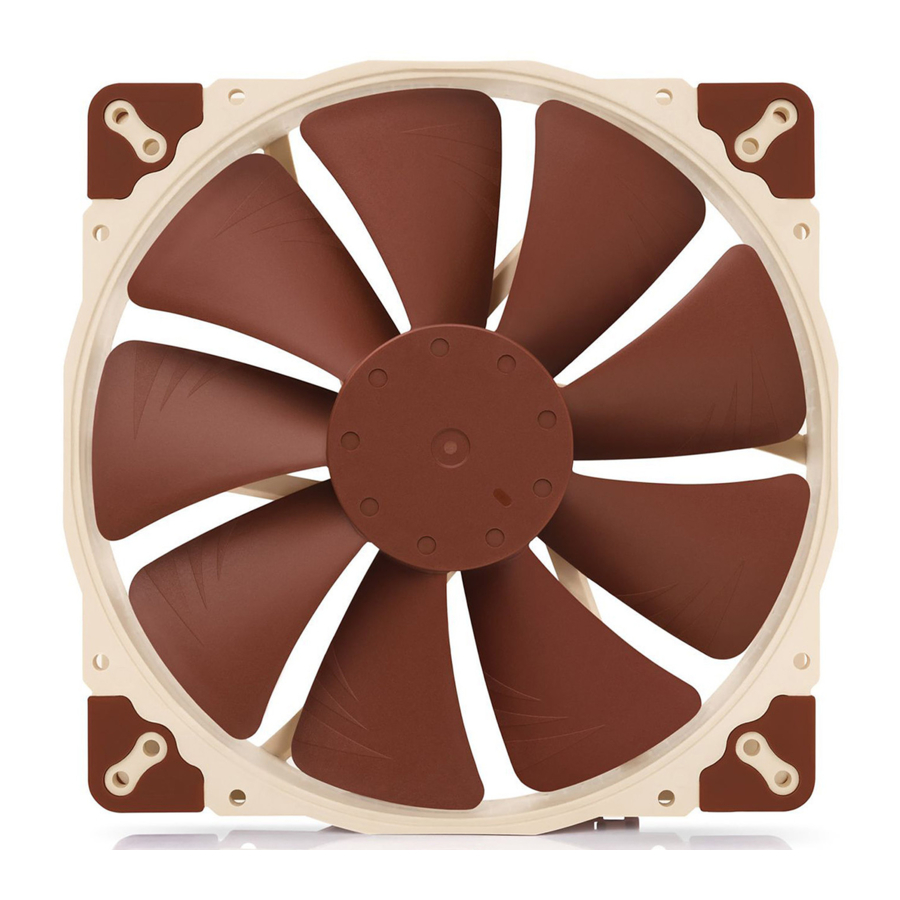

Gefeliciteerd met de keuze voor de Noctua NF-A20 5V.
Wij van Noctua streven er altijd naar om superieure stille koelprestaties te bereiken, ongeacht of het nu een grote 200mm ventilator is of een kleine 40mm ventilator. Daarom is de NF-A20 5V voorzien van veel van de functies en geavanceerde aerodynamische ontwerpmaatregelen van onze bekroonde grotere modellen, waardoor het misschien wel de meest grondig geoptimaliseerde 200mm ventilator op de markt is.
Elke Noctua-ventilator wordt dubbel gecontroleerd op een foutloze werking door ons kwaliteitscontroleteam voordat deze de fabriek verlaat en ik ben ervan overtuigd dat u iets zult merken van het onderzoek, de aandacht en de zorg die we hebben besteed aan het maken van dit product.
Veel plezier met uw NF-A20 5V!
Hoogachtend,

Roland Mossig, Noctua CEO

Installatie

Als u een bestaande ventilator vervangt, kunt u het beste de schroeven (of andere bevestigingsmechanismen) gebruiken die voor de originele ventilator zijn gebruikt.
Afhankelijk van de toepassing is het wellicht ook mogelijk om de meegeleverde montageschroeven of siliconen anti-vibratiesteunen te gebruiken.

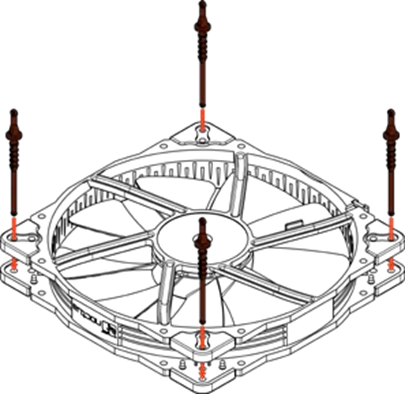

Om de ventilator te installeren met behulp van de NA-AV3 anti-vibratiesteunen, trekt u eerst de F-zijde door de montagegaten van de ventilator totdat pal 1 helemaal door het eerste gat zit.

Trek alleen pal 1 door het eerste gat. Overstrek de steunen niet door pal 5 door het tegenoverliggende gat te trekken!

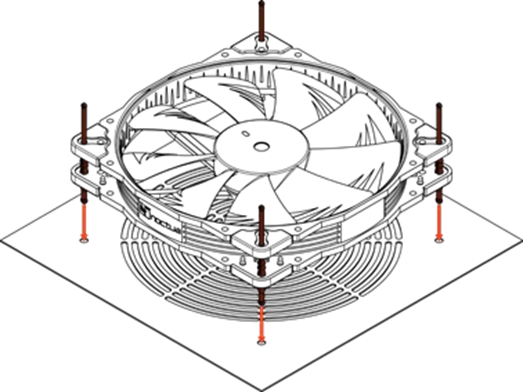

Trek vervolgens de C-zijde door de montagegaten van de behuizing.

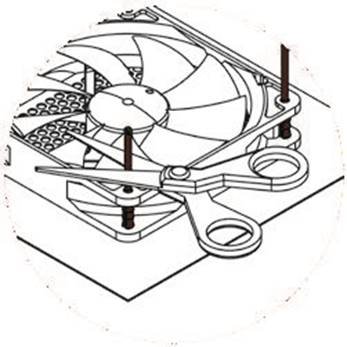

Als de lange uiteinden van de steunen in de weg zitten, kunt u ze na de installatie met een schaar afknippen.

Let op: dat maakt het in de toekomst moeilijk om ze opnieuw te installeren.

Aansluiting

Omdat de NF-A20 5V een 5V-ventilator is, kan deze niet op 12V worden gebruikt en zal deze beschadigd raken bij gebruik met typische 12V-voedingsbronnen zoals PC-moederbord ventilatorheaders.

De NF-A20 5V is voorzien van een standaard 3-pin ventilatorconnector. Houd er echter rekening mee dat de ventilator ook kan worden aangesloten op standaard 4-pin ventilatorheaders.

Als u de ventilator wilt gebruiken op USB-voedingsbronnen, zoals apparaten met USB-hostpoorten, powerbanks of USB-voedingen, gebruik dan de meegeleverde NA-AC7 USB-voedingsadapterkabel. Houd er rekening mee dat de NA-AC7 uitsluitend met de NF-A20 5V-ventilator mag worden gebruikt, omdat het gebruik ervan met andere ventilatoren het risico met zich meebrengt dat gevoelige USB-hostapparaten worden beschadigd.

Als u de ventilator op andere ventilatorheaders wilt aansluiten, gebruik dan de meegeleverde OmniJoin-adapterset zoals hieronder beschreven.

De ventilator is voorzien van een korte primaire kabel van 20 cm om kabelspaghetti in typische toepassingen te minimaliseren. Als u een langere kabel nodig heeft, voeg dan de meegeleverde verlengkabel van 30 cm (NA-EC2) toe.

De OmniJoin-adapterset gebruiken

Met de meegeleverde OmniJoin-adapterset kunt u de NF-A20 5V eenvoudig aansluiten op propriëtaire ventilatorheaders.

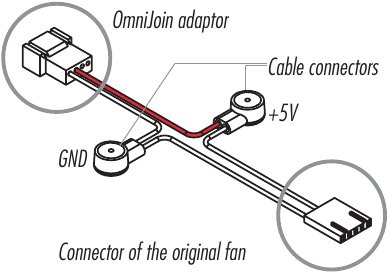

Identificeer eerst de afzonderlijke draden van de OmniJoin-adapter en de originele ventilator. De OmniJoin-adapter gebruikt zwart voor aarde (GND) en rood voor +5V.

De zwarte draad van de adapter moet worden afgestemd op de originele GND-draad en de rode adapterkabel op de originele +5V-draad. Veel ventilatorkabels gebruiken dezelfde kleuren als de OmniJoin-adapter, maar houd er rekening mee dat dit niet gegarandeerd is, dus zorg ervoor dat u de GND- en +5V-draden van de originele ventilator correct identificeert.

Raadpleeg de handleiding die bij het apparaat is geleverd of neem contact op met de fabrikant van het apparaat als u twijfelt.

Zorg ervoor dat u de GND- en +5V-draden van de originele ventilator correct identificeert!

Nadat u de afzonderlijke draden hebt geïdentificeerd, gaat u verder met de volgende stappen om de OmniJoin-adapter te installeren:

Stap 1

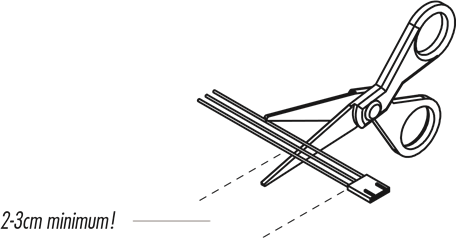

Knip de connector af van de ventilator die oorspronkelijk in het apparaat werd gebruikt. Zorg ervoor dat u de kabel niet direct bij de connector afknipt, er moet minstens 2-3 cm kabel overblijven:

Stap 2
Neem vervolgens een van de meegeleverde kabelconnectoren en steek de GND-draad van de originele kabel en de zwarte draad van de OminJoin-adapter in de twee gaten van de kabelconnector. Zorg ervoor dat beide draden volledig zijn ingebracht en helemaal naar achteren zijn geduwd.

Stap 3

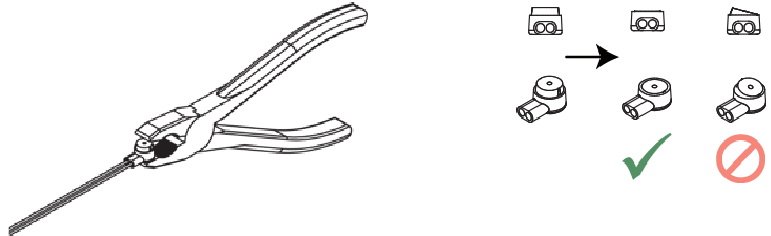

Gebruik vervolgens een platbektang om de gele knop van de kabelconnector naar beneden te drukken. Zorg ervoor dat de knop niet vastzit en helemaal naar beneden is geduwd. Als de knop vastzit, drukt u deze van beide kanten van de kabelconnector naar beneden met behulp van de platbektang.

Herhaal stap 2 en 3 voor de +5V-leiding.

Nadat u de kabel van de originele ventilator aan de OmniJoin-adapter hebt bevestigd met behulp van de kabelconnectoren, sluit u de NF-A20 5V eenvoudig aan op de adapter om deze in uw apparaat te gebruiken.

Reiniging en onderhoud

Om maximale prestaties te behouden, dient u uw ventilatoren regelmatig schoon te maken met een plumeau, een licht vochtig doekje of perslucht. Wees voorzichtig dat u niet te veel kracht gebruikt om schade aan de ventilator te voorkomen. Gebruik geen stofzuiger, omdat dit overmatige kracht op de ventilator kan uitoefenen.

Om een foutloze werking gedurende vele jaren van gebruik te garanderen, is het premium grade SSO2-lager van de NF-A20 5V volledig afgedicht om het binnendringen van fijne stofdeeltjes te voorkomen.

Houd er rekening mee dat de ventilator niet is ontworpen om door de gebruiker uit elkaar te worden gehaald. Het verwijderen van de waaier van het frame verbreekt de afdichting van het lager en leidt tot verlies van garantie.

Garantie en ondersteuning

Zelfs met hoogwaardige producten en strenge kwaliteitscontrole kan de mogelijkheid van defecten niet volledig worden uitgesloten.

Daarom streven we ernaar om de hoogst mogelijke betrouwbaarheid en gemak te bieden door een garantieperiode van 6 jaar en een directe, snelle en eenvoudige RMA-service aan te bieden.

Mocht u problemen ondervinden met uw NF-A20 5V, aarzel dan niet om contact op te nemen met ons supportteam (support@noctua.at).

Dit document bevat enkele instructies voor het installeren, gebruiken en reinigen van uw NF-A20 5V.
Mocht u nog vragen hebben, dan staat ons supportteam (support@noctua.at) u graag te allen tijde bij.
Bekijk ook de regelmatig bijgewerkte FAQ's op onze website: http://www.noctua.at/faqs

De premium koelcomponenten van Noctua, ontworpen in Oostenrijk, staan internationaal bekend om hun uitstekende stilte, uitzonderlijke prestaties en grondige kwaliteit.

Met meer dan 6000 prijzen en aanbevelingen van toonaangevende hardwarewebsites en -tijdschriften worden de ventilatoren en koellichamen van Noctua gekozen door meer dan honderdduizend tevreden klanten over de hele wereld.
