Noctua NH-U12A Handleiding

INLEIDING

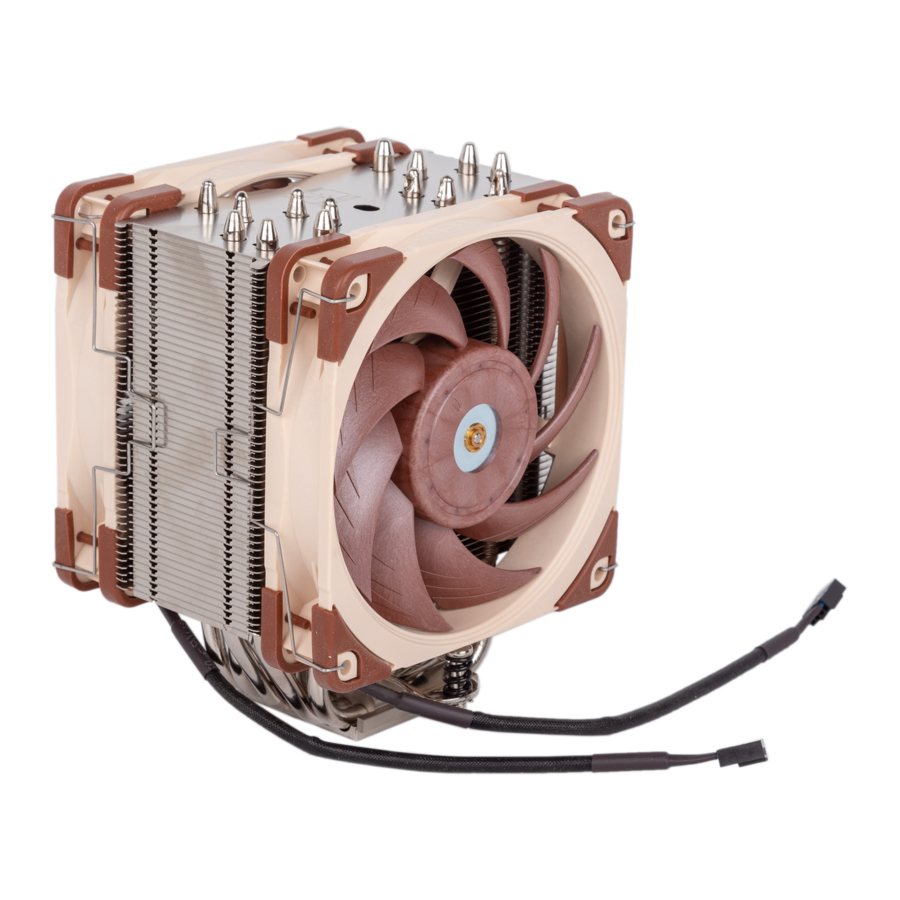

Onze NH-U12-serie, die in 2005 voor het eerst werd geïntroduceerd, heeft meer dan 600 awards en aanbevelingen gewonnen van toonaangevende internationale hardwarewebsites en -tijdschriften. De NH-U12A is de nieuwste toevoeging aan deze prestigieuze serie en ik ben ervan overtuigd dat u iets zult merken van het onderzoek, de aandacht en de zorg die we hebben besteed aan het maken van dit product. Geniet van uw Noctua NH-U12A!

Deze handleiding leidt u stap voor stap door het installatieproces van het SecuFirm2™ montagesysteem.

Raadpleeg vóór de installatie van de koeler het compatibiliteitscentrum op onze website (ncc.noctua.at) en controleer of de koeler volledig compatibel is met uw moederbord.

Zorg er ook voor dat uw pc-behuizing voldoende ruimte biedt voor de koeler en dat er geen compatibiliteitsproblemen zijn met andere componenten (bijv. hoge RAM-modules).

Controleer nogmaals of het koellichaam en de ventilatorklemmen geen contact maken met de VGA-kaart, andere PCIe-kaarten, moederbordkoellichamen of andere componenten.

Noctua kan niet verantwoordelijk worden gehouden voor schade of verliezen veroorzaakt door compatibiliteitsproblemen.

Mocht u problemen ondervinden, raadpleeg dan de FAQ's op onze website (www.noctua.at/faqs) en aarzel niet om contact op te nemen met ons supportteam via support@noctua.at.

Meertalige versies van deze handleiding zijn beschikbaar op onze website: www.noctua.at/manuals

LGA1700, LGA1200 & LGA115x

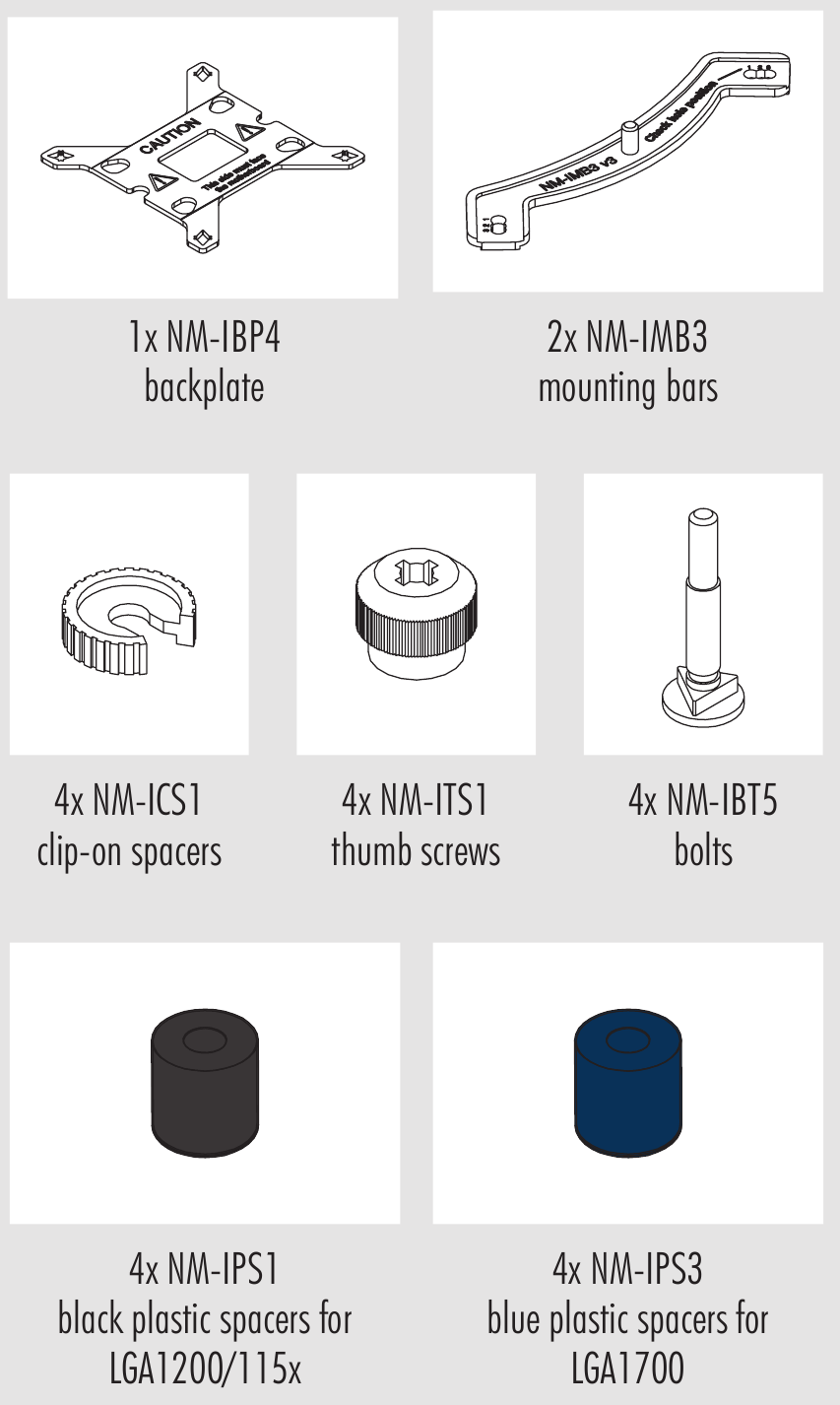

Benodigde montageonderdelen:

1. Het moederbord verwijderen
   Als u de koeler op een geassembleerd systeem wilt gebruiken en uw behuizing geen uitsparing heeft aan de achterkant van de moederbordlade, moet u eerst het moederbord uit de behuizing verwijderen om de meegeleverde achterplaat te kunnen installeren.
2. De achterplaat installeren

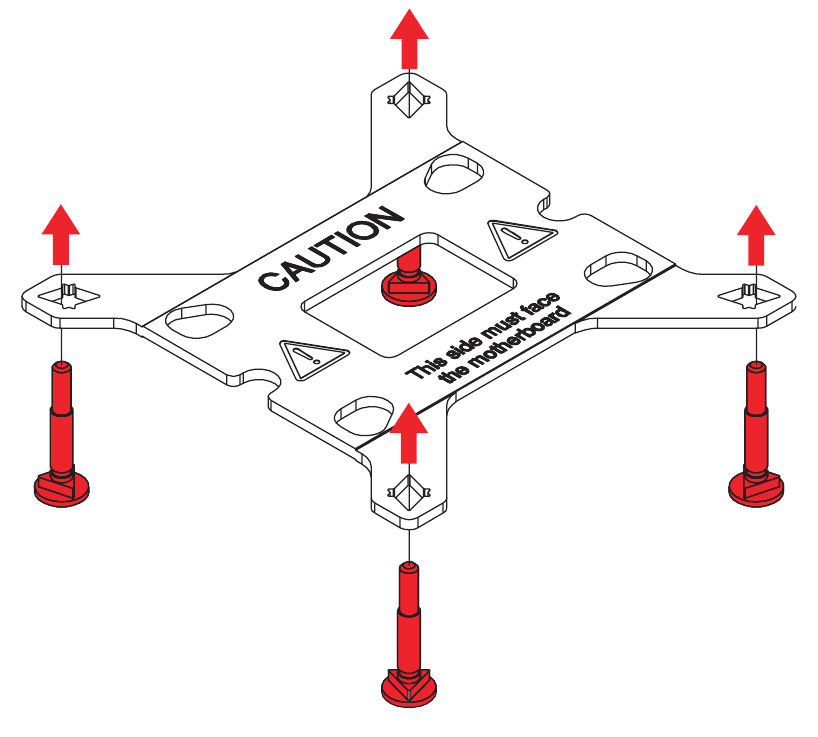

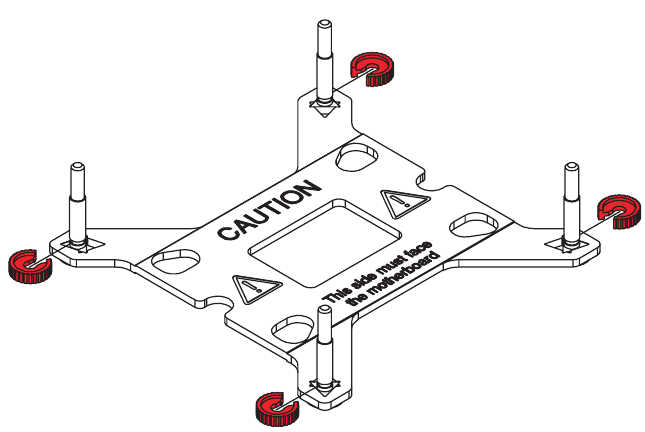

   Identificeer eerst de kant van de achterplaat die naar het moederbord moet wijzen (gemarkeerd met waarschuwingsborden). Kies vervolgens de juiste gatafstand voor uw socket en steek de vier bouten vanaf de andere kant in de achterplaat (gemarkeerd met modelnaam, SecuFirm2™-branding en nummers voor gatafstand) op de juiste positie.

   Gebruik gatpositie 1 voor LGA1200/115x (LGA1150, LGA1151, LGA1155, LGA1156) en gatpositie 2 voor LGA1700 (LGA17xx-familie):

   Zet de bouten vast met de NM-ICS1 clip-on afstandhouders. Let op: er worden 2 extra clip-on afstandhouders meegeleverd voor het geval er een verloren of beschadigd raakt bij het verwijderen van de bouten op een later tijdstip.



Gebruik gatpositie 1 voor LGA1200/115x (LGA1150, LGA1151, LGA1155, LGA1156) en gatpositie 2 voor LGA1700 (LGA17xx-familie):

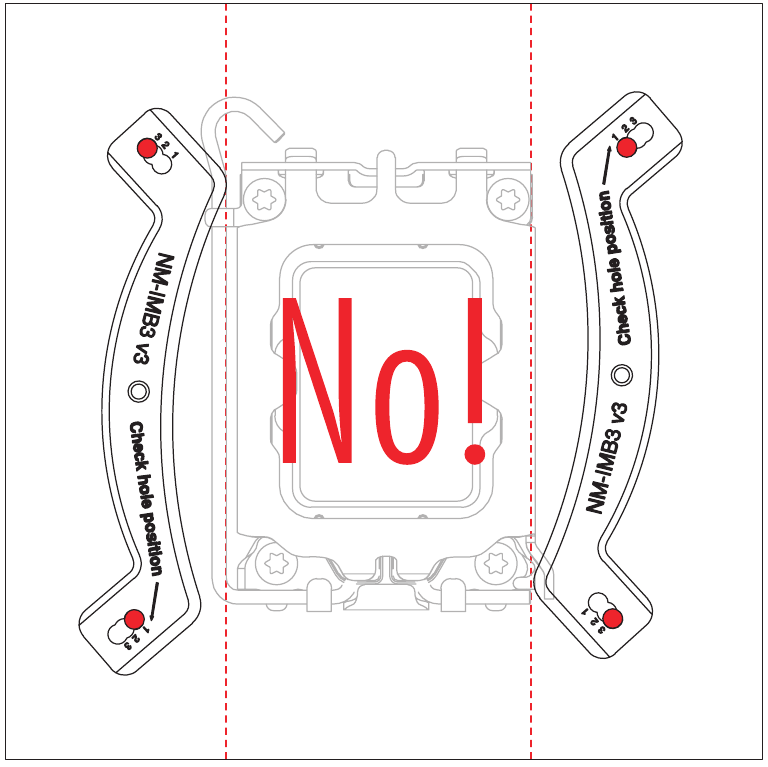

Zorg ervoor dat u de juiste gatpositie gebruikt aan beide uiteinden van de NM-IMB3 montagebalken, zodat ze niet verkeerd worden uitgelijnd.

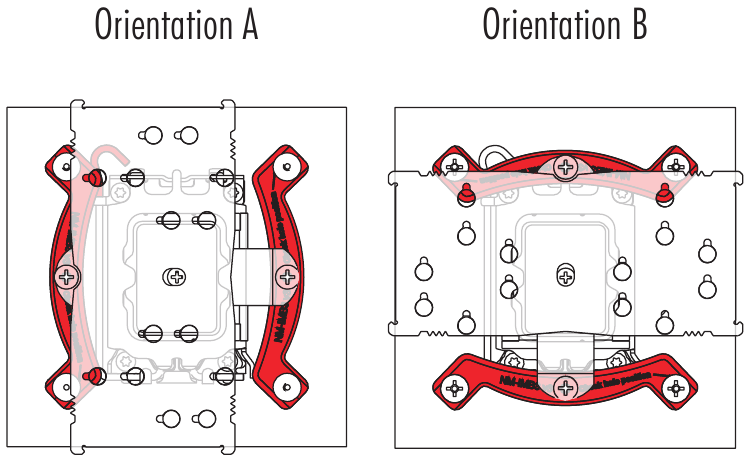

Kies de uitlijning van de montagebalken op basis van de gewenste uiteindelijke oriëntatie van de koeler.

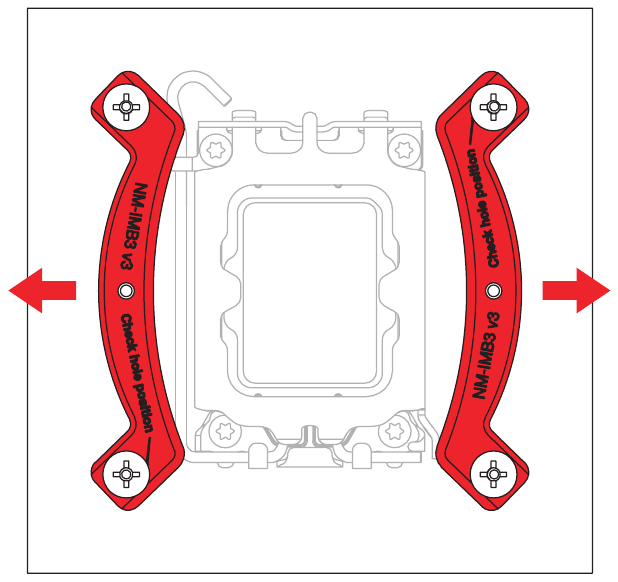

Zorg ervoor dat de gebogen zijden van de montagebalken naar buiten wijzen.

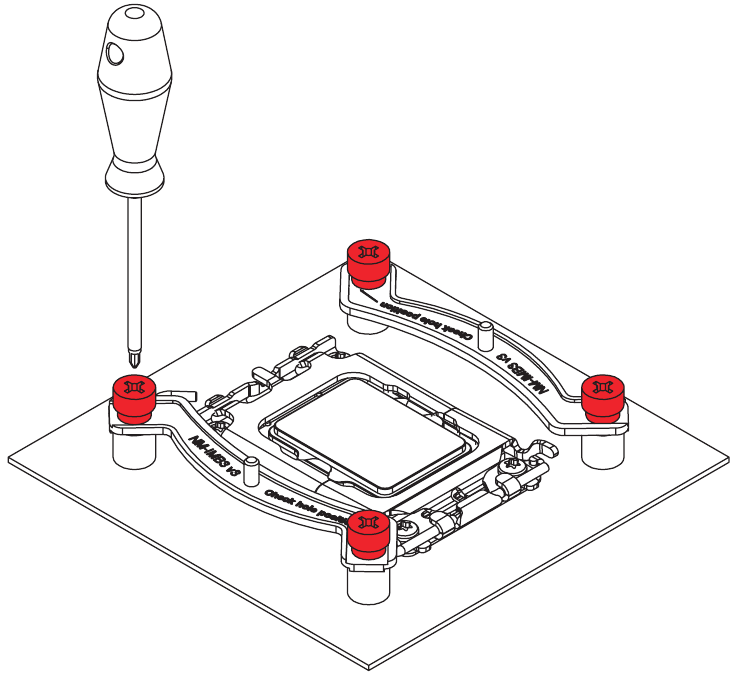

Zet de montagebalken vast met de vier NM-ITS1 duimschroeven.

Draai de schroeven voorzichtig vast totdat ze stoppen, maar gebruik geen overmatige kracht (max. koppel 0,6 Nm).

5. De koelpasta aanbrengen
   Als er nog resten van koelpasta of thermische pads op uw CPU zitten, verwijder deze dan eerst. Breng vervolgens de meegeleverde NT-H1 koelpasta aan op de CPU zoals weergegeven in de volgende afbeeldingen.
   Voor LGA1700 (LGA17xx-familie): breng 5 kleine puntjes aan; 4 puntjes met een diameter van ~2 mm nabij de hoeken plus 1 punt met een diameter van 3-4 mm in het midden:


Voor LGA1200/115x (LGA1150, LGA1151, LGA1155, LGA1156): breng een enkele punt van 4-5 mm in het midden aan:

Te veel koelpasta aanbrengen vermindert de warmtegeleiding en koelprestaties!

6. Het koellichaam aan de CPU bevestigen

   Verwijder eerst de ventilatoren en de beschermkap aan de onderkant van het koellichaam.

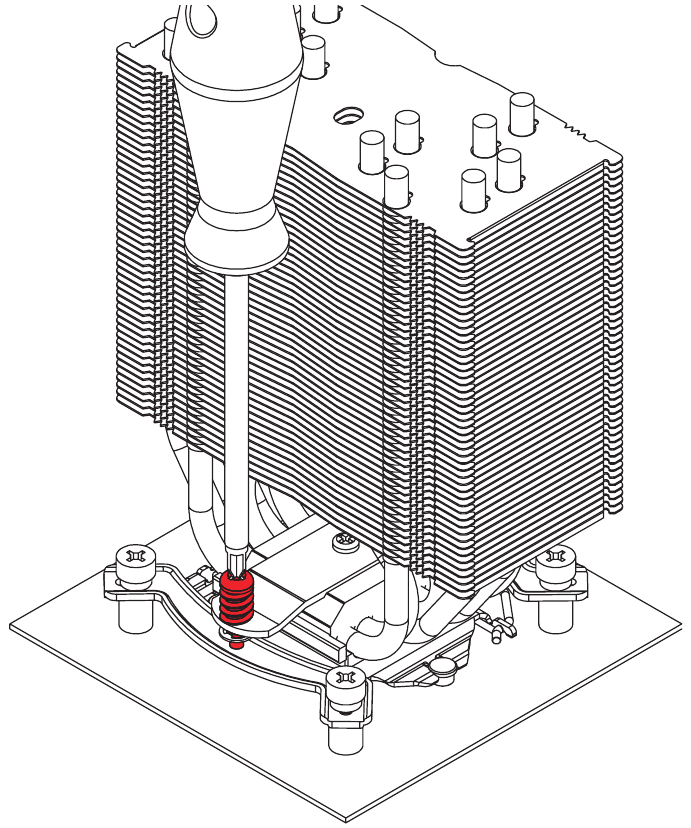

Plaats vervolgens het koellichaam op de CPU en schroef het vast aan de schroefdraad van de montagebalken. Draai elke schroef 2-3 slagen, herhaal dit totdat beide volledig zijn vastgedraaid.

Draai de schroeven voorzichtig vast totdat ze stoppen, maar gebruik geen overmatige kracht (max. koppel 0,6 Nm).

7. Ventilatorconfiguratie

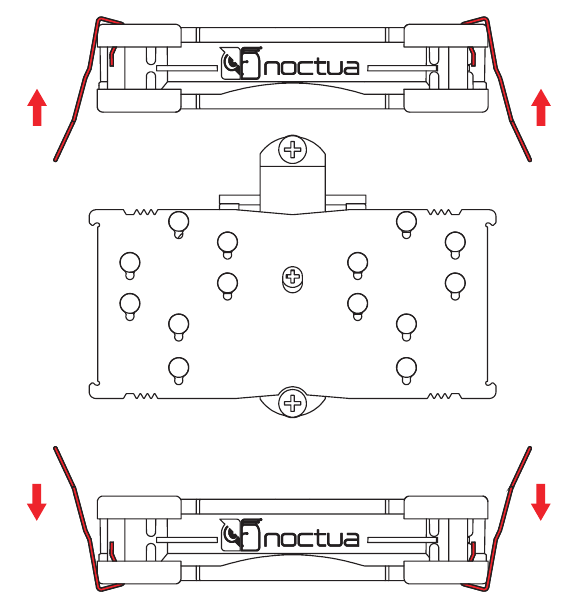

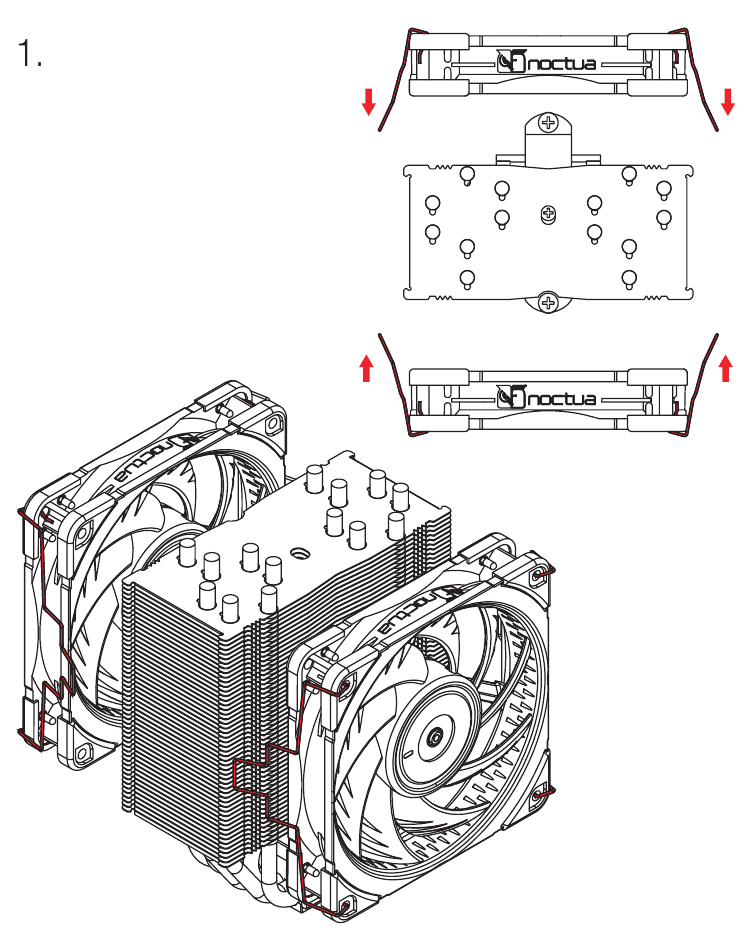

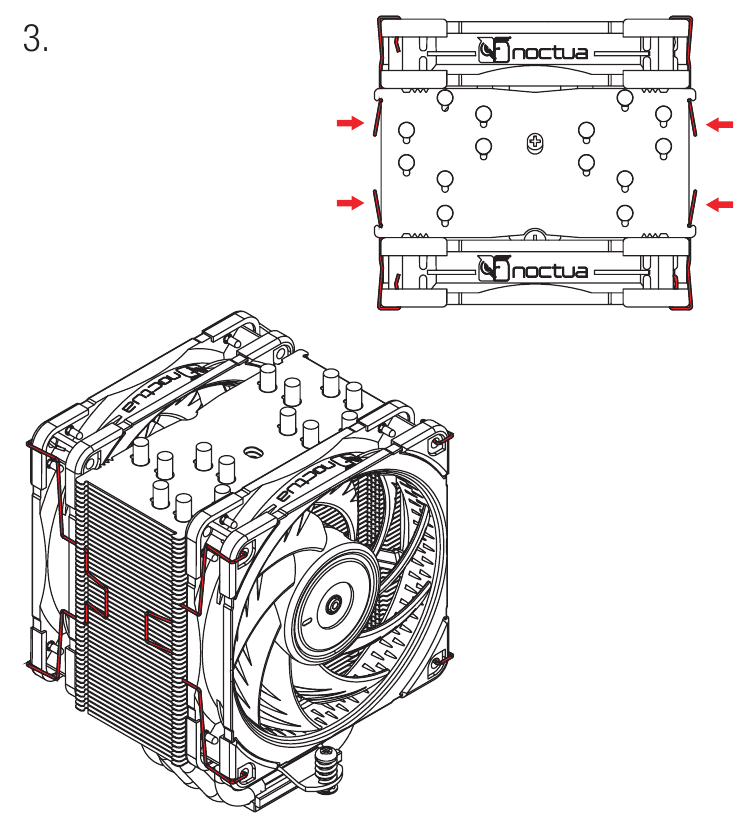

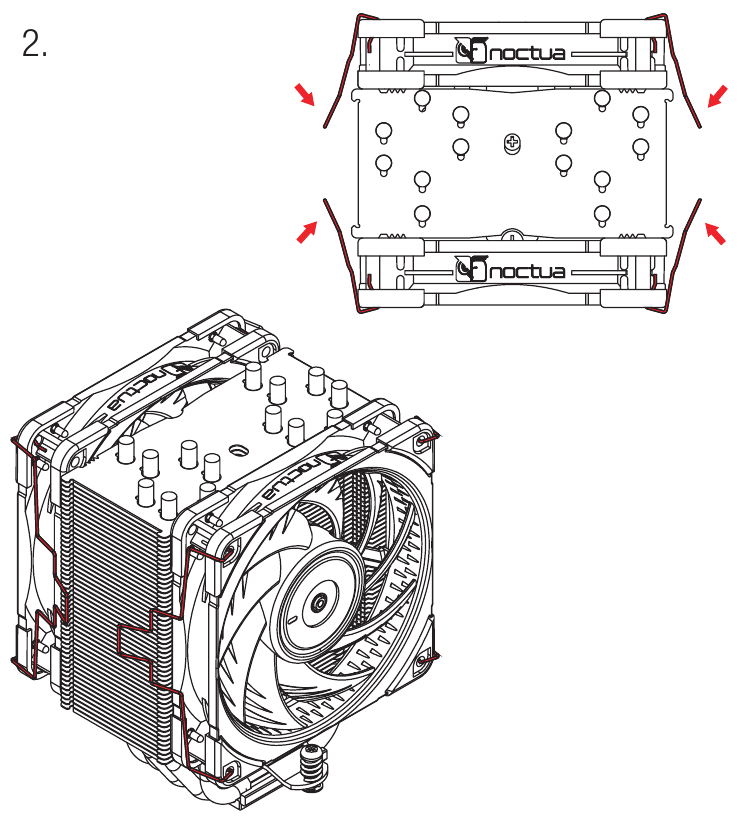

   Bevestig beide ventilatoren opnieuw met behulp van de meegeleverde stalen clips voor maximale koelprestaties. Als alternatief kunt u de achterste ventilator weglaten en deze in plaats daarvan als een behuizingsventilator gebruiken.




Sluit de ventilator(en) aan op de CPU-ventilatorheader(s) van het moederbord. Gebruik indien nodig de meegeleverde NA-YC1 y-kabel om beide ventilatoren aan te sluiten op één ventilatorheader.

Afhankelijk van uw CPU en de temperatuur in de behuizing, kunt u de meegeleverde NA-RC14 Low-Noise Adaptors (L.N.A.) aansluiten om het bedrijfsgeluid van de ventilatoren verder te verminderen. Sluit de ventilator aan op de CPU-ventilatorheader van het moederbord.

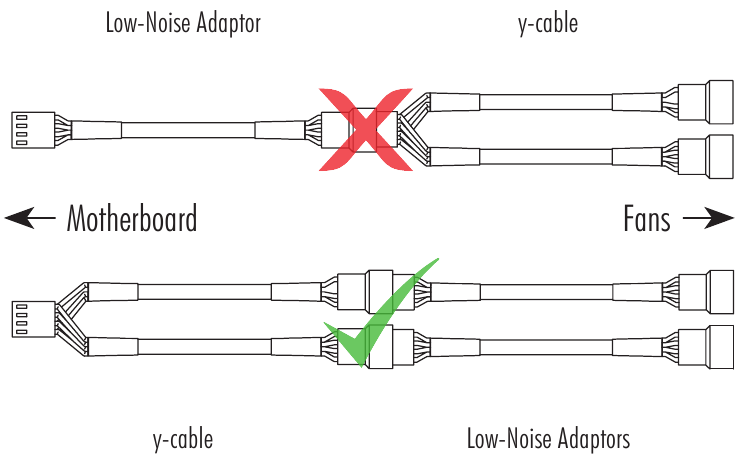

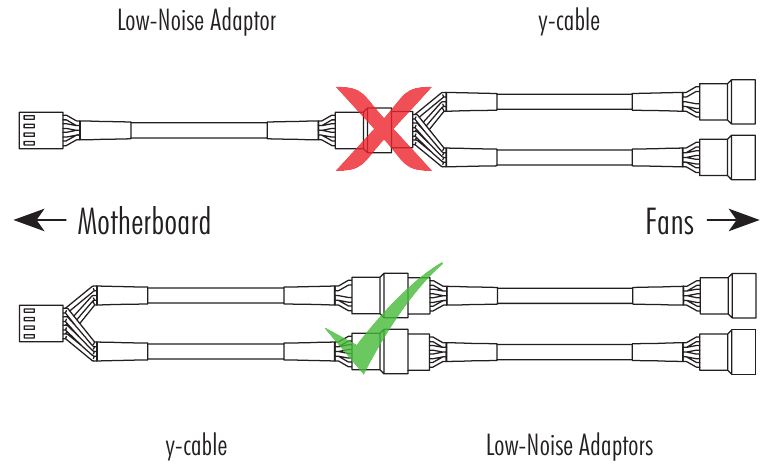

Gebruik nooit één adapter voor beide ventilatoren door deze vóór de y-kabel te plaatsen.

Controleer bij gebruik van de L.N.A.'s de temperatuur van uw CPU met behulp van geschikte software (bijv. de respectievelijke applicaties van uw moederbordfabrikant) om automatische throttling van de CPU als gevolg van de verhoogde temperatuur te voorkomen. Als de koelprestaties onvoldoende zijn, verhoog dan de behuizingsventilatie of verwijder de L.N.A.'s.

Uw systeem transporteren
Aangezien het niet mogelijk is om de krachten die tijdens het transport op een systeem werken (bijv. bij verzending) betrouwbaar te berekenen of te controleren, raden we over het algemeen aan om de koeler om veiligheidsredenen te verwijderen. Noctua kan niet verantwoordelijk worden gehouden voor schade die kan ontstaan als gevolg van overmatige belasting tijdens transport als u het koellichaam geïnstalleerd laat.

Garantie, ondersteuning en FAQ's
Zelfs met hoogwaardige producten en strikte kwaliteitscontrole kan de mogelijkheid van defecten niet volledig worden uitgesloten. Daarom streven we ernaar om het hoogst mogelijke niveau van betrouwbaarheid en gemak te bieden door een garantieperiode van 6 jaar en een directe, snelle en eenvoudige RMA-service aan te bieden.

Mocht u problemen ondervinden met uw NH-U12A, aarzel dan niet om contact op te nemen met ons supportteam (support@noctua.at).

Raadpleeg ook de FAQ-sectie op onze website: www.noctua.at/faqs

LGA20xx

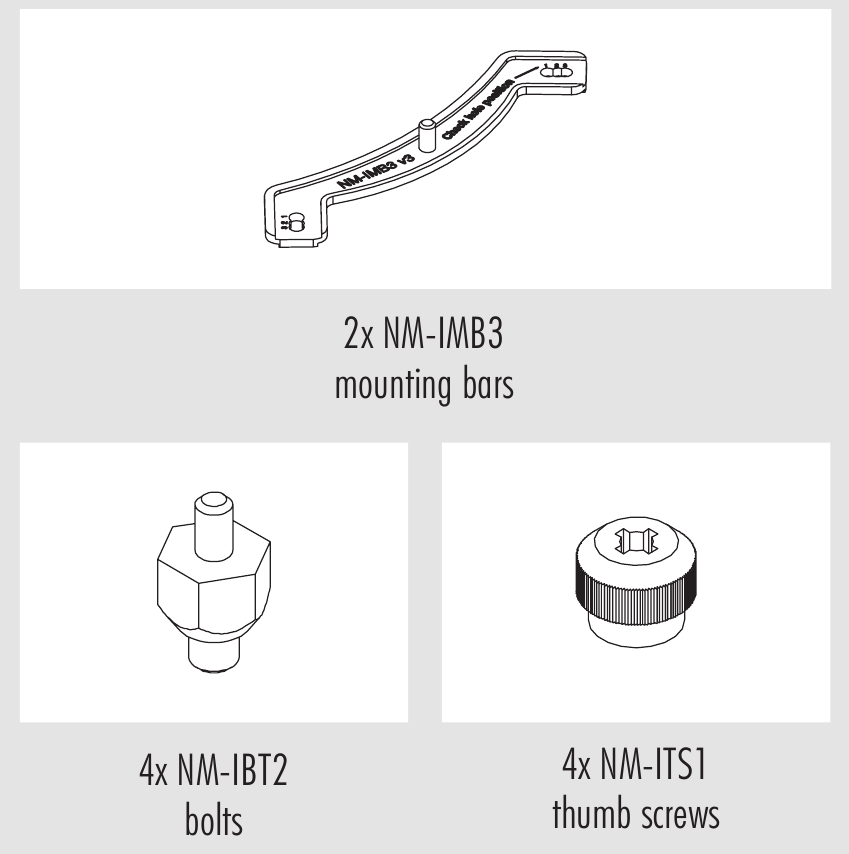

Vereiste montagedelen:

1. De montagebeugels installeren

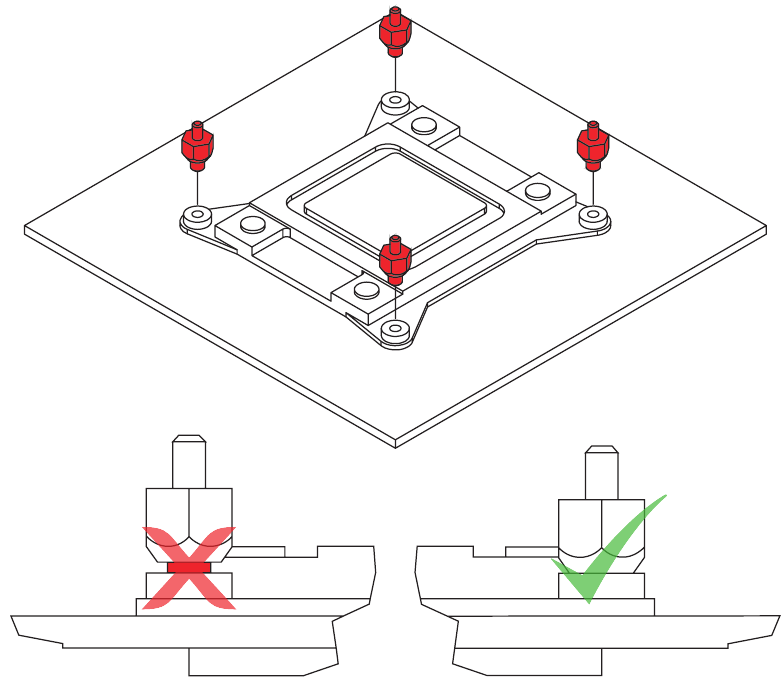

   Schroef eerst de NM-IBT2-bouten in de schroefdraad van het LGA20xx-socketframe.

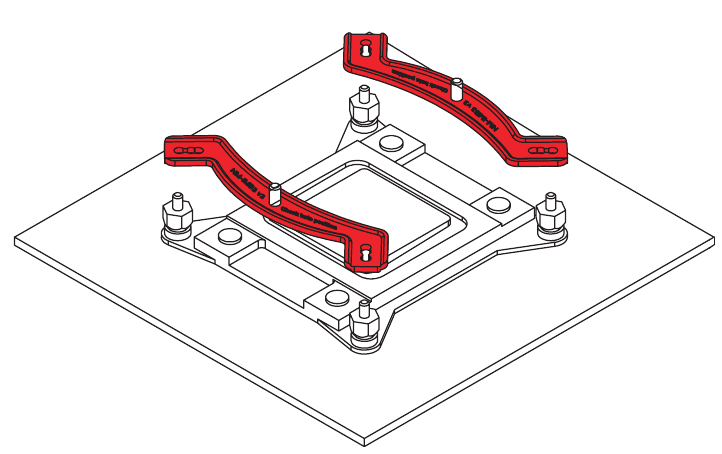

Plaats vervolgens de NM-IMB3-montagebeugels op de bouten.

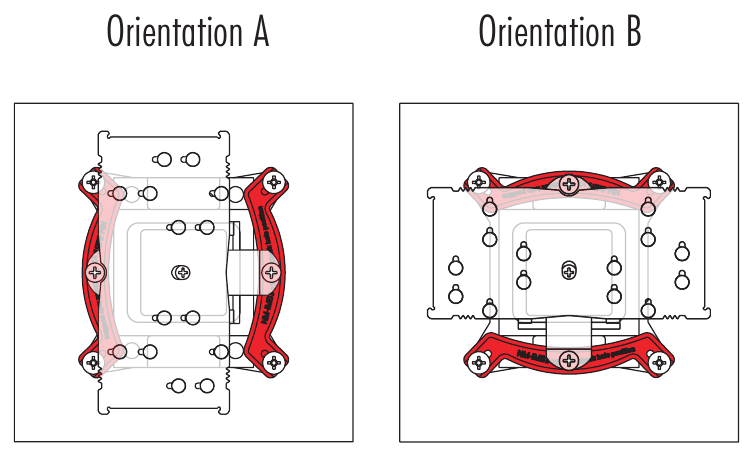

Kies de uitlijning van de montagebeugels op basis van de gewenste uiteindelijke oriëntatie van de koeler.

Zorg ervoor dat de gebogen zijden van de montagebeugels naar buiten wijzen.

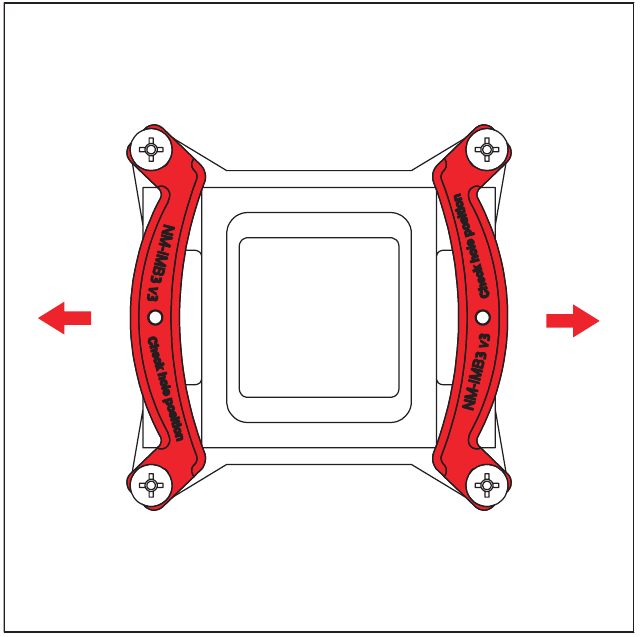

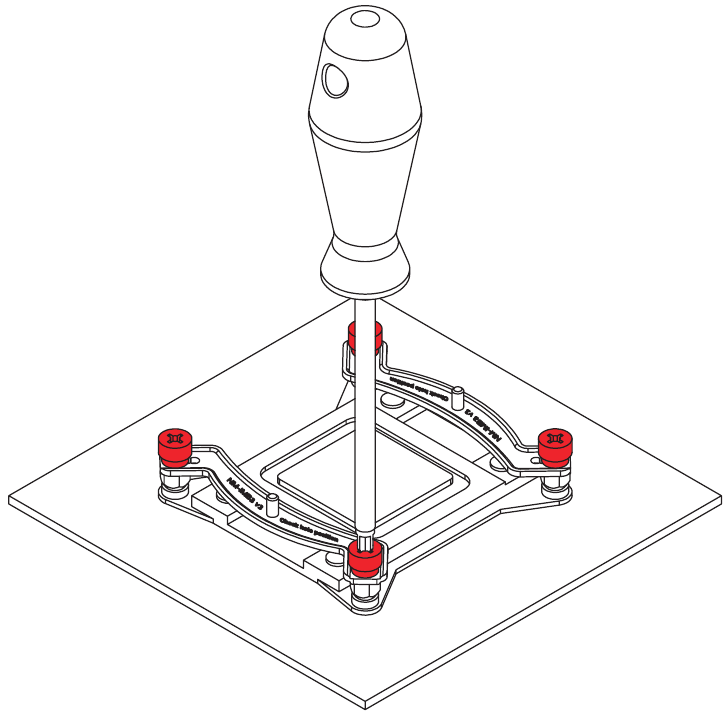

Bevestig de montagebeugels met behulp van de vier NM-ITS1-duimschroeven.

Draai de schroeven voorzichtig vast totdat ze stoppen, maar gebruik geen overmatige kracht (max. koppel 0,6 Nm).

2. De koelpasta aanbrengen
   Als er resten van koelpasta of thermische pads op uw CPU zitten, verwijder deze dan eerst. Breng vervolgens een kleine druppel NT-H1-koelpasta met een diameter van 4-5 mm aan op het midden van de heatspreader.


Te veel koelpasta aanbrengen verlaagt de warmtegeleiding en de koelprestaties!

3. Het koellichaam aan de CPU bevestigen
   Raadpleeg stap 6 van de LGA1700-, LGA1200- en LGA115x-installatiehandleiding.
4. Ventilatorinstellingen
   Raadpleeg stap 7 van de LGA1700-, LGA1200- en LGA115x-installatiehandleiding.

Uw systeem transporteren
Aangezien het niet mogelijk is om de krachten die tijdens het transport op een systeem inwerken (bijv. tijdens verzending) betrouwbaar te berekenen of te beheersen, raden we over het algemeen aan om de koeler om veiligheidsredenen te verwijderen. Noctua kan niet aansprakelijk worden gesteld voor schade die kan ontstaan door overmatige belasting tijdens transport als u het koellichaam geïnstalleerd laat.

Garantie, ondersteuning en FAQ's
Zelfs met hoogwaardige producten en een strenge kwaliteitscontrole kan de mogelijkheid van defecten niet volledig worden uitgesloten. Daarom streven we ernaar om een zo hoog mogelijk niveau van betrouwbaarheid en gemak te bieden door een garantieperiode van 6 jaar en een directe, snelle en eenvoudige RMA-service aan te bieden.

Mocht u problemen ondervinden met uw NH-U12A, neem dan gerust contact op met ons supportteam (support@noctua.at).

Raadpleeg ook de FAQ-sectie op onze website: www.noctua.at/faqs

AMD (AM4 & AM5)

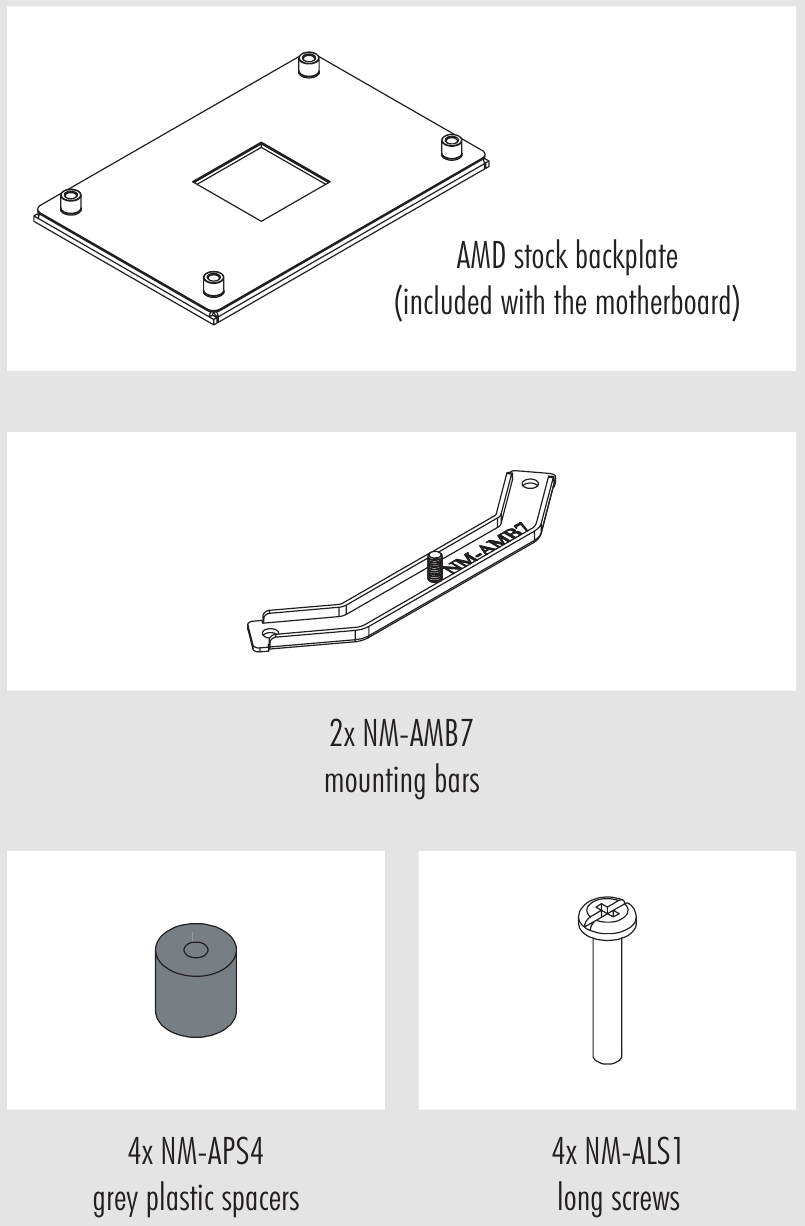

Vereiste montagedelen:

1. De standaard retentiemodule verwijderen − de achterplaat op zijn plaats zetten

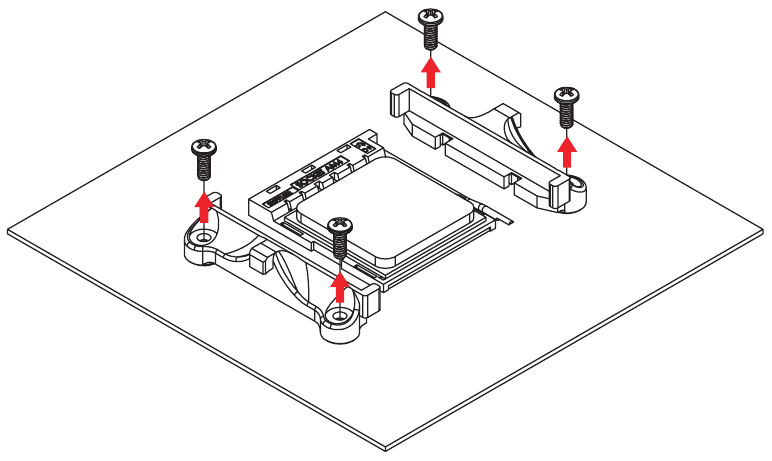

   Als je moederbord wordt geleverd met een voorgeïnstalleerde CPU-koeler retentiemodule, verwijder deze dan eerst door deze van de achterplaat los te schroeven. Het SecuFirm2™-montagesysteem wordt rechtstreeks op de standaard achterplaat geïnstalleerd, dus laat deze op zijn plaats zitten.


Als je moederbord niet wordt geleverd met een voorgeïnstalleerde CPU-koeler retentiemodule, moet de standaard AMD-achterplaat worden meegeleverd met de moederbordaccessoires. Plaats de achterplaat aan de achterkant van het moederbord, zodat de schroefdraad van de achterplaat door de montagegaten van het moederbord steekt, zoals hieronder wordt weergegeven. Als je moederbord geen standaard achterplaat bevat, neem dan contact op met ons Noctua-serviceteam via support@noctua.at.

2. De montagebeugels bevestigen

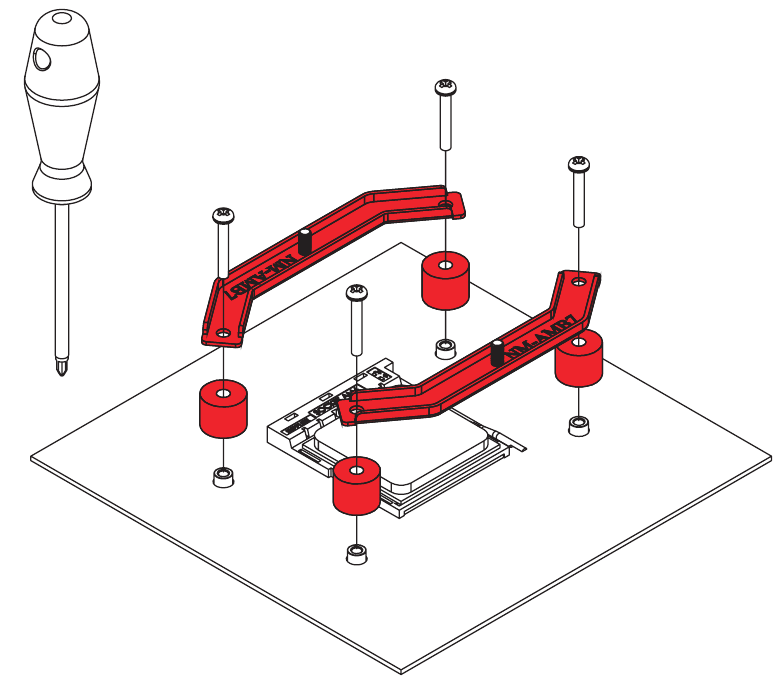

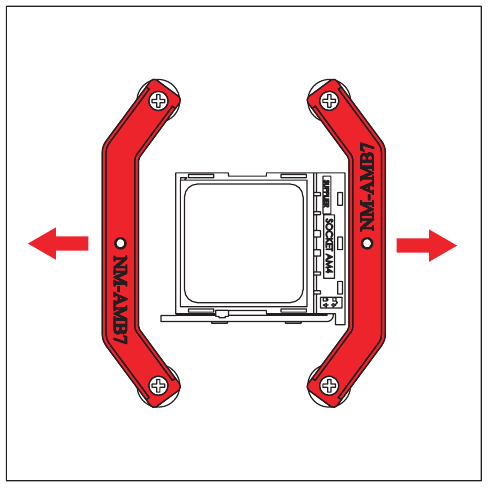

   Plaats eerst de plastic afstandhouders op de schroefdraad van de achterplaat en bevestig vervolgens de NM-AMB7-montagebeugels met behulp van de vier lange NM-ALS1-schroeven.

   Zorg ervoor dat de gebogen zijden van de montagebeugels naar buiten wijzen.


Draai de schroeven voorzichtig vast totdat ze stoppen, maar gebruik geen overmatige kracht (max. koppel 0,6 Nm).

3. De koelpasta aanbrengen
   Als er nog resten van koelpasta of koelblokken op je CPU zitten, maak deze dan eerst schoon. Breng 5 kleine stippen aan; 4 kleine stippen met een diameter van ~2 mm in de buurt van de hoeken plus 1 stip met een diameter van 3-4 mm in het midden:


Het aanbrengen van te veel koelpasta verlaagt de warmtegeleiding en koelprestaties!

4. Het koellichaam aan de CPU bevestigen

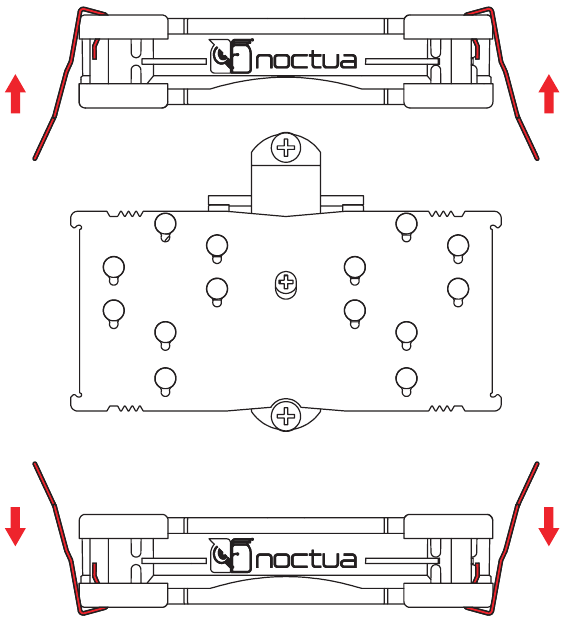

   Verwijder eerst de ventilatoren en de beschermkap aan de onderkant van het koellichaam.

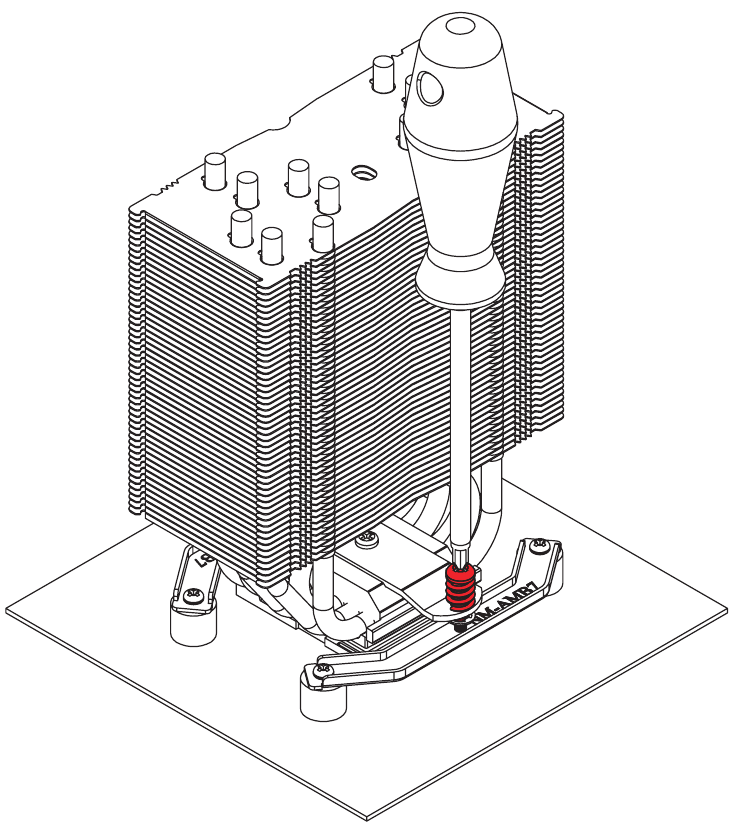

   Plaats vervolgens het koellichaam op de CPU en schroef het vast aan de schroefdraad van de montagebeugels.
   Draai elke schroef 2-3 slagen en herhaal dit totdat beide volledig zijn vastgedraaid.


Draai de schroeven voorzichtig vast totdat ze stoppen, maar gebruik geen overmatige kracht (max. koppel 0,6 Nm).

5. Ventilatorconfiguratie

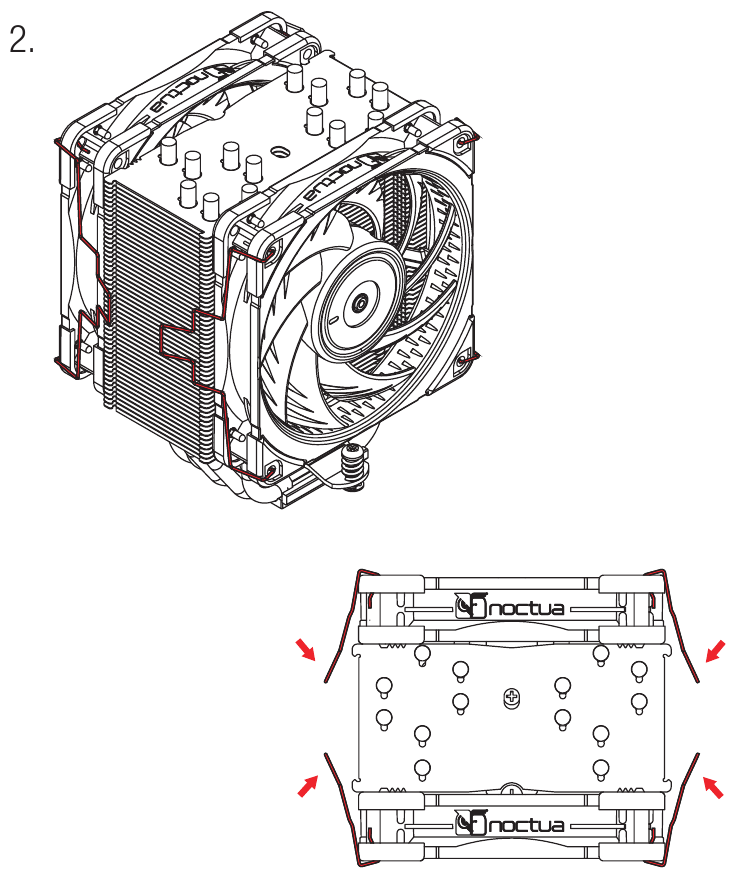

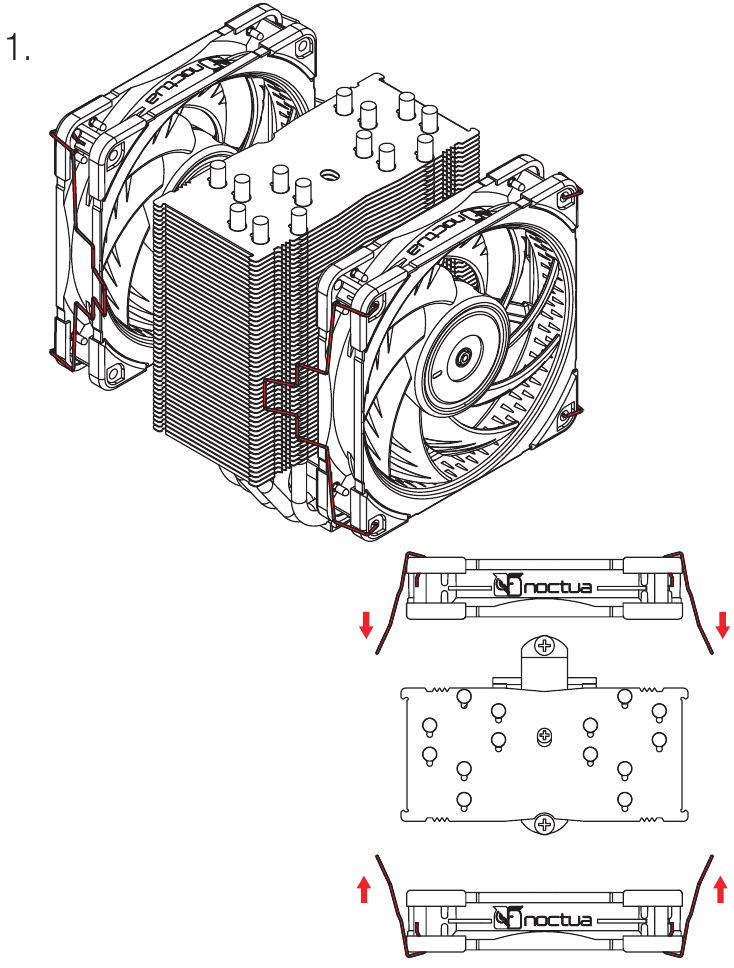

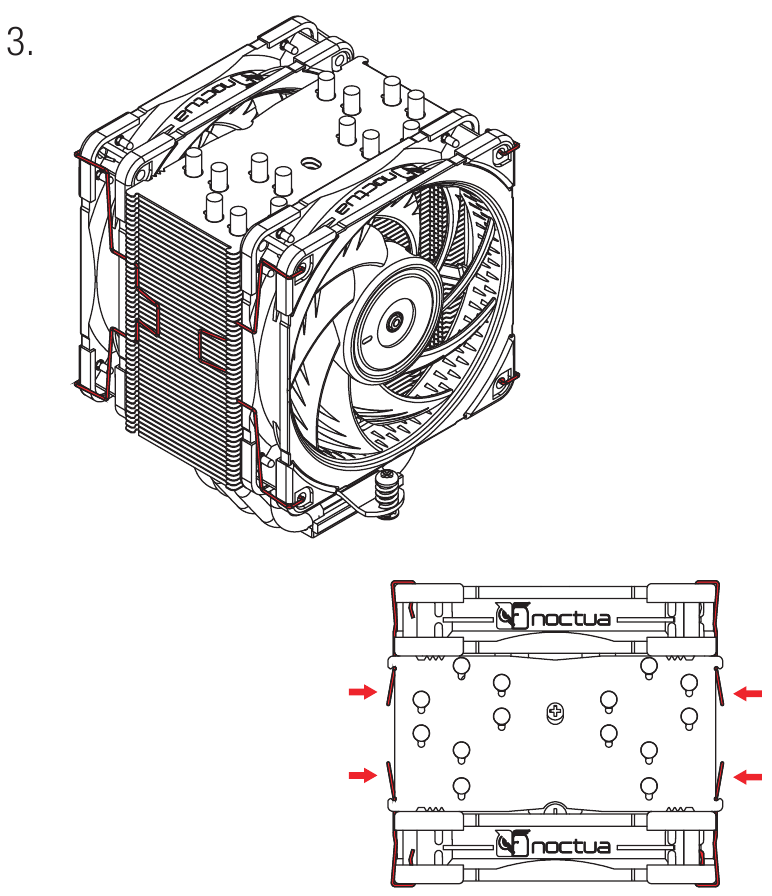

   Bevestig beide ventilatoren opnieuw met behulp van de meegeleverde ventilatorclips voor maximale koelprestaties. Je kunt de achterste ventilator ook weglaten en deze in plaats daarvan als een behuizingsventilator gebruiken.




Sluit de ventilator(en) aan op de CPU-ventilatorheader(s) van het moederbord. Gebruik indien nodig de meegeleverde NA-YC1 y-kabel om beide ventilatoren op één ventilatorheader aan te sluiten.

Afhankelijk van je CPU en de temperatuur in de behuizing, kun je de meegeleverde NA-RC14 Low-Noise Adaptors (L.N.A.) gebruiken om het bedrijfsgeluid van de ventilatoren verder te verminderen. Sluit de ventilator aan op de CPU-ventilatorheader van het moederbord.

Gebruik nooit één adapter voor beide ventilatoren door deze vóór de y-kabel te plaatsen.

Controleer bij gebruik van de L.N.A.'s de temperatuur van je CPU met behulp van geschikte software (bijv. de respectieve applicaties van je moederbordfabrikant) om automatische throttling van de CPU als gevolg van de verhoogde temperatuur te voorkomen. Als de koelprestaties onvoldoende zijn, verbeter dan de ventilatie van de behuizing of verwijder de L.N.A.'s.

Je systeem vervoeren
Aangezien het niet mogelijk is om de krachten die tijdens het transport op een systeem inwerken (bijv. bij verzending) betrouwbaar te berekenen of te beheersen, raden we om veiligheidsredenen over het algemeen aan om de koeler te verwijderen.

Noctua kan niet aansprakelijk worden gesteld voor schade die kan ontstaan als gevolg van overmatige belasting tijdens het transport als je het koellichaam geïnstalleerd laat.

Garantie, ondersteuning en FAQ's
Zelfs met hoogwaardige producten en strikte kwaliteitscontrole kan de mogelijkheid van defecten niet volledig worden uitgesloten. Daarom streven we ernaar om het hoogst mogelijke niveau van betrouwbaarheid en gemak te bieden door een garantieperiode van 6 jaar en directe, snelle en ongecompliceerde RMA-service aan te bieden.

Mocht je problemen ondervinden met je NH-U12A, neem dan gerust contact op met ons supportteam (support@noctua.at).

Raadpleeg ook de FAQ-sectie op onze website: www.noctua.at/faqs
