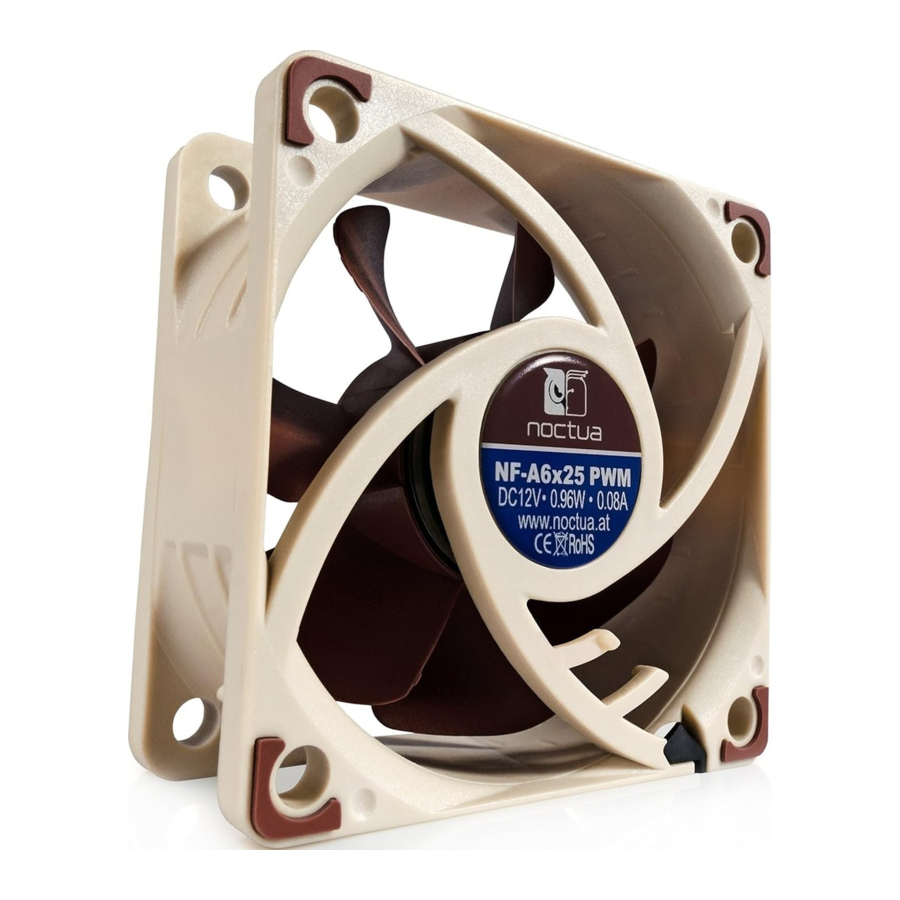

Noctua NF-A6x25 PWM handleiding
Installatie
Wanneer je de NF-A6x25 PWM installeert op een koellichaam, radiator of andere apparaten die een eigen mechanisme voor ventilatorinstallatie gebruiken (ventilatorklemmen, speciale schroeven, enz.), gebruik dan dit mechanisme voor installatie.

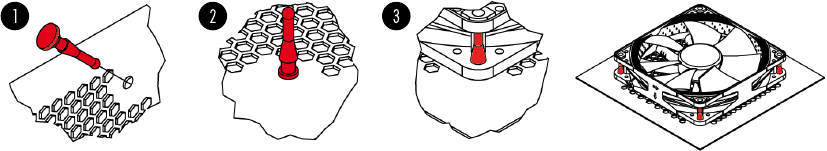

Wanneer je de NF-A6x25 PWM als een casefan installeert, kun je ofwel speciale clipsystemen gebruiken (als je behuizing een clipsysteem voor ventilatorinstallatie heeft) of de meegeleverde montageschroeven en siliconen anti-vibratiemounts. Om de ventilator met behulp van de siliconen mounts te installeren, trek je eerst de siliconen mounts door de montagegaten van de behuizing. Plaats vervolgens de ventilator op de siliconen mounts en trek ze door de montagegaten van de ventilator:
Aansluiting
De NF-A6x25 PWM wordt geleverd met een 4-pins PWM-ventilatorconnector voor volledig automatische snelheidsregeling via de 4-pins PWM-ventilatorheaders van je moederbord. Houd er rekening mee dat de ventilator ook op de 3-pins ventilatorheaders van je moederbord kan worden aangesloten. Wanneer de NF-A6x25 PWM is aangesloten op 3-pins ventilatorheaders, draait deze op volle snelheid (tenzij het moederbord spanningsgebaseerde snelheidsregeling ondersteunt).
Als je meerdere NF-A6x25 PWM-ventilatoren gebruikt, kun je de meegeleverde y-kabel (NA-YC1) gebruiken om meerdere ventilatoren op één PWM-ventilatorheader aan te sluiten. Op deze manier zorgt je moederbord ervoor dat alle aangesloten ventilatoren op dezelfde snelheid draaien.
De NF-A6x25 PWM is voorzien van een korte primaire kabel van 20 cm om kabelwarboel in typische toepassingen te helpen minimaliseren. Als je een langere kabel nodig hebt, voeg dan de meegeleverde verlengkabel van 30 cm (NA-EC1) toe.
De NF-A6x25 PWM wordt geleverd met een Low-Noise Adaptor (NA-RC7) waarmee je de ventilatorsnelheid van 3000 naar 2100 tpm kunt verlagen. Je kunt de adapter gebruiken om de ventilator in te stellen op een vaste snelheid van 2100 tpm (als de snelheidsregeling is gedeactiveerd) of om de maximale snelheid te beperken tot 2100 tpm tijdens PWM-snelheidsregeling.
Reiniging en onderhoud
Ventilatoren in computerbehuizingen hebben de neiging om na langere perioden van gebruik stof te verzamelen. Om maximale prestaties te behouden, moet je je ventilatoren regelmatig reinigen met een plumeau, een licht vochtig doekje of perslucht. Wees voorzichtig om niet te veel kracht te gebruiken om schade aan de ventilator te voorkomen. Gebruik geen stofzuiger, omdat dit overmatige kracht op de ventilator kan uitoefenen.
Om een foutloze werking gedurende vele jaren van gebruik te garanderen, is het hoogwaardige SSO2-lager van de NF-A6x25 PWM volledig afgesloten om te voorkomen dat fijne stofdeeltjes binnendringen. Houd er rekening mee dat de ventilator niet is ontworpen om door de gebruiker uit elkaar te worden gehaald. Het verwijderen van de waaier van het frame verbreekt de afdichting van het lager en leidt tot verlies van garantie.
Dit document bevat enkele instructies voor het installeren, gebruiken en reinigen van je NF-A6x25 PWM. Mocht je nog vragen hebben, dan staat ons supportteam (support@noctua.at) je graag te allen tijde bij.
Bekijk ook de regelmatig bijgewerkte FAQ's op onze website: http://www.noctua.at/faqs
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Noctua NF-A6x25 PWM handleiding
