Noctua NH-U14S handleiding

INLEIDING

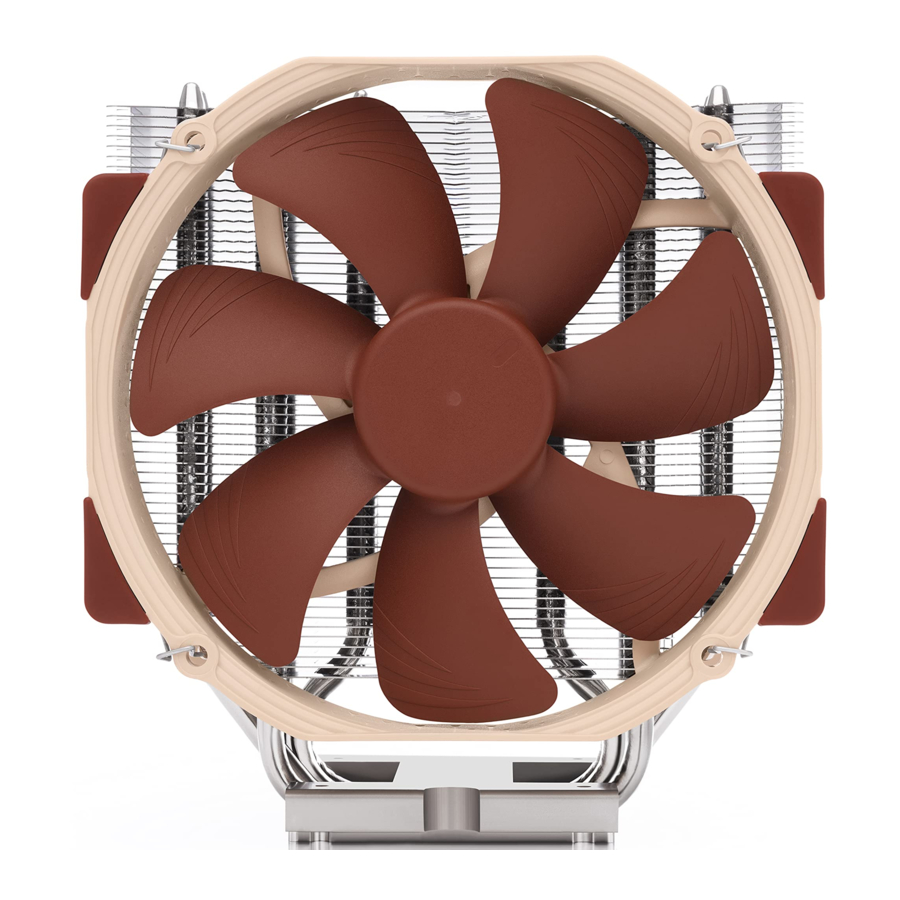

De NH-U14S is het eerste 140mm-model in Noctua's bekroonde NH-U-serie. De NH-U-serie, die voor het eerst werd geïntroduceerd in 2005, is een standaardkeuze geworden voor stille CPU-koelers van topkwaliteit en heeft meer dan 400 prijzen en aanbevelingen gewonnen van toonaangevende internationale hardwarewebsites en -tijdschriften.
Veel plezier met uw NH-U14S!

Deze handleiding leidt u stap voor stap door het installatieproces van het SecuFirm2™-montagesysteem.

Raadpleeg voordat u de koeler installeert het compatibiliteitscentrum op onze website (ncc.noctua.at) en controleer of de koeler volledig compatibel is met uw moederbord.

Zorg er ook voor dat uw pc-behuizing voldoende ruimte biedt voor de koeler en dat er geen compatibiliteitsproblemen zijn met andere componenten (bijv. hoge RAM-modules).

Controleer nogmaals of het koellichaam en de ventilatorclips geen contact maken met de VGA-kaart, andere PCIe-kaarten, moederbordkoellichamen of andere componenten.

Noctua kan niet verantwoordelijk worden gehouden voor schade of verlies veroorzaakt door compatibiliteitsproblemen.

Mocht u problemen ondervinden, raadpleeg dan de FAQ's op onze website (www.noctua.at/faqs) en aarzel niet om contact op te nemen met ons supportteam via support@noctua.at.

Meertalige versies van deze handleiding zijn beschikbaar op onze website: www.noctua.at/manuals

LGA1700, LGA1200 & LGA115x

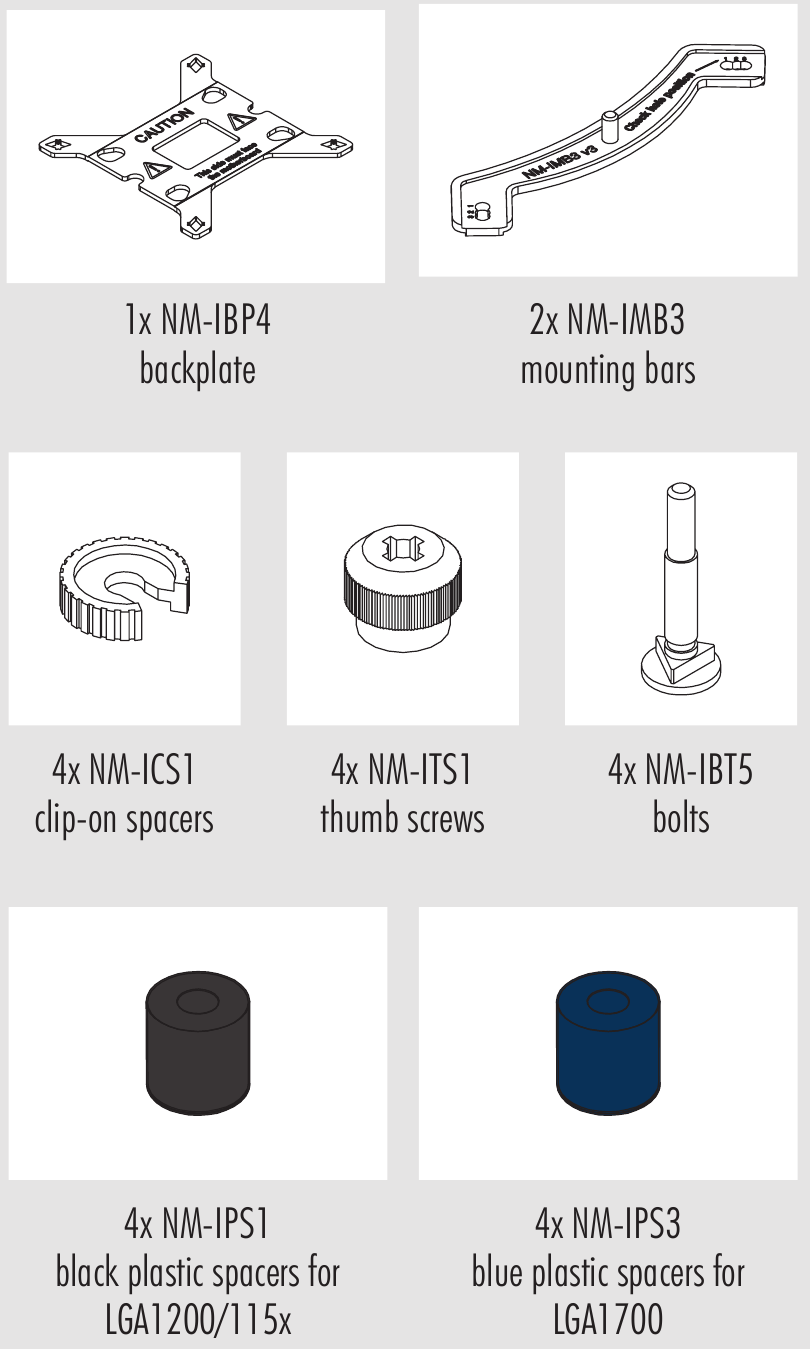

Vereiste montagedelen:

1. Het moederbord verwijderen
   Als u de koeler op een geassembleerd systeem wilt gebruiken en uw behuizing geen uitsparing aan de achterkant van de moederbordlade heeft, moet u eerst het moederbord uit de behuizing verwijderen om de meegeleverde achterplaat te kunnen installeren.
2. De achterplaat instellen

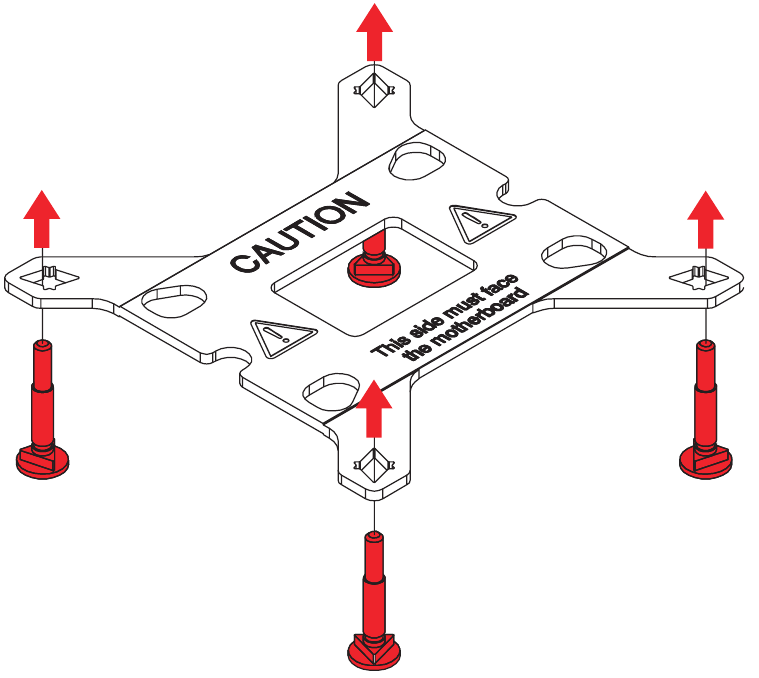

   Identificeer eerst de kant van de achterplaat die naar het moederbord moet wijzen (gemarkeerd met waarschuwingsborden). Kies vervolgens de juiste gatafstand voor uw socket en steek de vier bouten vanaf de andere kant in de achterplaat (gemarkeerd met modelnaam, SecuFirm2™-branding en cijfers voor gatafstand) op de juiste positie.


Gebruik gatpositie 1 voor LGA1200/115x (LGA1150, LGA1151, LGA1155, LGA1156) en gatpositie 2 voor LGA1700 (LGA17xx-familie):

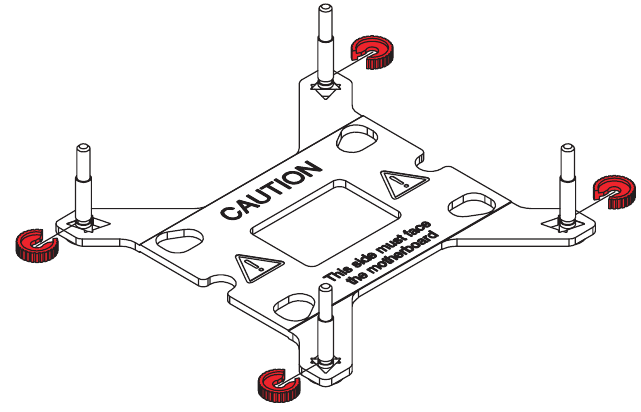

Zet de bouten vast met behulp van de NM-ICS1-clip-on afstandhouders. Houd er rekening mee dat er 2 extra clip-on afstandhouders worden meegeleverd voor het geval er een verloren of beschadigd raakt bij het verwijderen van de bouten op een later tijdstip.

3. De achterplaat bevestigen


De meegeleverde achterplaat wordt over de standaardachterplaat van het moederbord geïnstalleerd, dus de standaardachterplaat van het moederbord mag niet worden verwijderd.

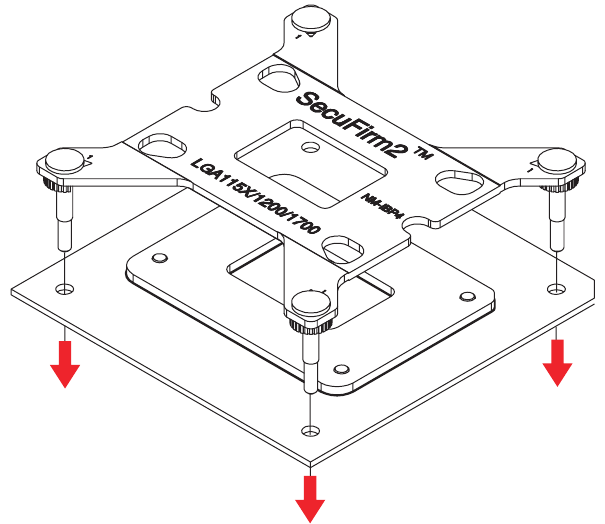

Plaats de achterplaat aan de achterkant van het moederbord, zodat de bouten door de montagegaten steken.

4. De montagebeugels installeren
   Kies eerst de juiste set plastic afstandhouders en de juiste set gaten op de montagebeugels, afhankelijk van of u een LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) of een LGA1700-socketmoederbord (LGA17xx-familie) gebruikt.
   Gebruik de zwarte NM-IPS1-plastic afstandhouders voor LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) en de blauwe NM-IPS3-afstandhouders voor LGA1700 (LGA17xx-familie).


Gebruik gatpositie 1 voor LGA1200/115x (LGA1150, LGA1151, LGA1155, LGA1156) en gatpositie 2 voor LGA1700 (LGA17xx-familie):

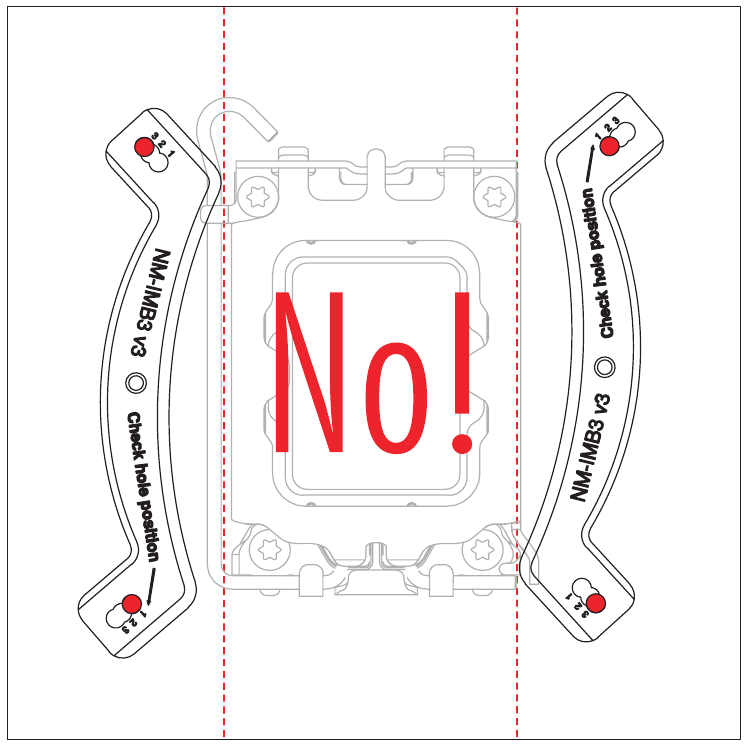

Zorg ervoor dat u de juiste gatpositie aan beide uiteinden van de NM-IMB3-montagebeugels gebruikt, zodat ze niet verkeerd worden uitgelijnd.

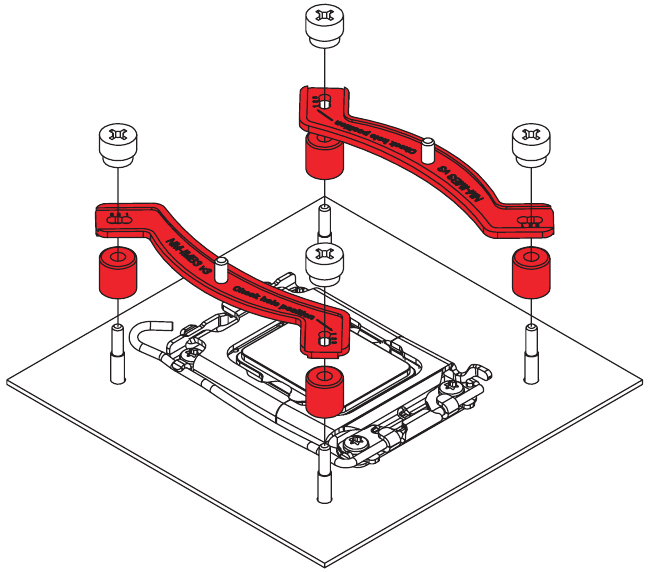

Plaats de plastic afstandhouders op de bouten van de achterplaat en voeg vervolgens de montagebeugels toe.

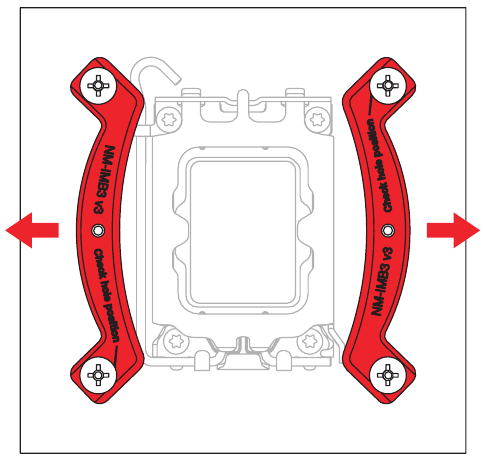

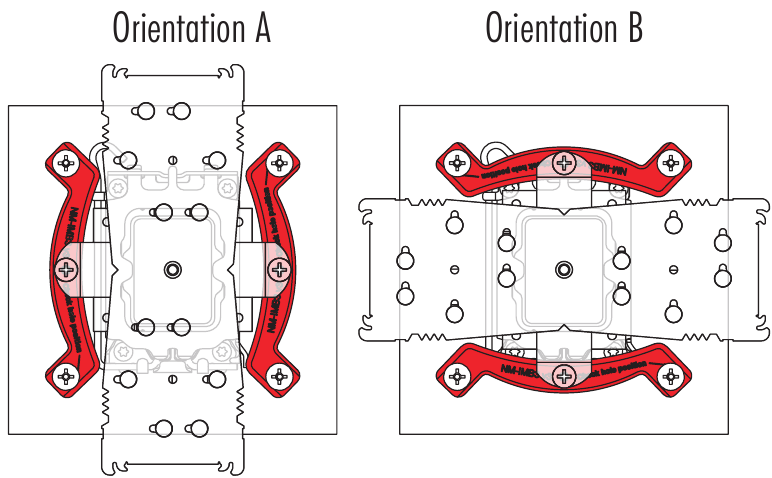

Kies de uitlijning van de montagebeugels op basis van de gewenste uiteindelijke oriëntatie van de koeler:

Zorg ervoor dat de gebogen zijden van de montagebeugels naar buiten wijzen.

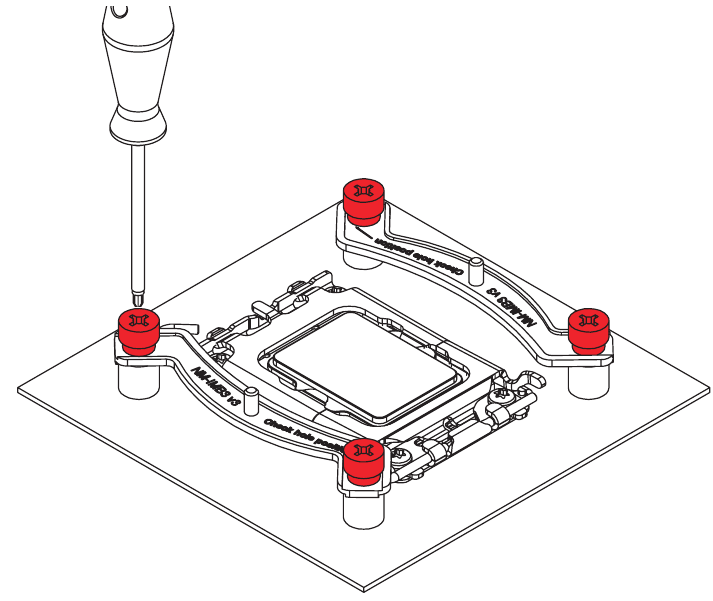

Zet de montagebeugels vast met behulp van de vier NM-ITS1-duimschroeven.

Draai de schroeven voorzichtig vast tot ze stoppen, maar gebruik geen overmatige kracht (max. koppel 0,6 Nm).

5. De koelpasta aanbrengen
   Als er nog resten van koelpasta of thermische pads op uw CPU zitten, verwijder deze dan eerst. Breng vervolgens de meegeleverde NT-H1-koelpasta aan op de CPU, zoals weergegeven in de volgende afbeeldingen. Voor LGA1700 (LGA17xx-familie) brengt u 5 kleine stippen aan; 4 stippen met een diameter van ~2 mm in de buurt van de hoeken plus 1 stip met een diameter van 3-4 mm in het midden:


Breng voor LGA1200/115x (LGA1150, LGA1151, LGA1155, LGA1156) een enkele stip van 4-5 mm in het midden aan:

Te veel koelpasta aanbrengen verlaagt de warmtegeleiding en koelprestaties!

6. Het koellichaam aan de CPU bevestigen

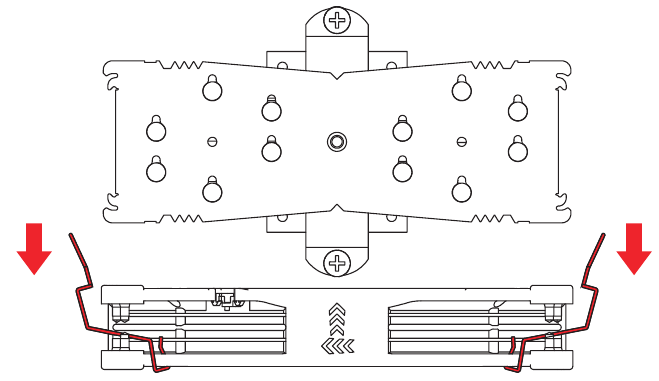

   Verwijder eerst de ventilator en de beschermkap aan de onderkant van het koellichaam.

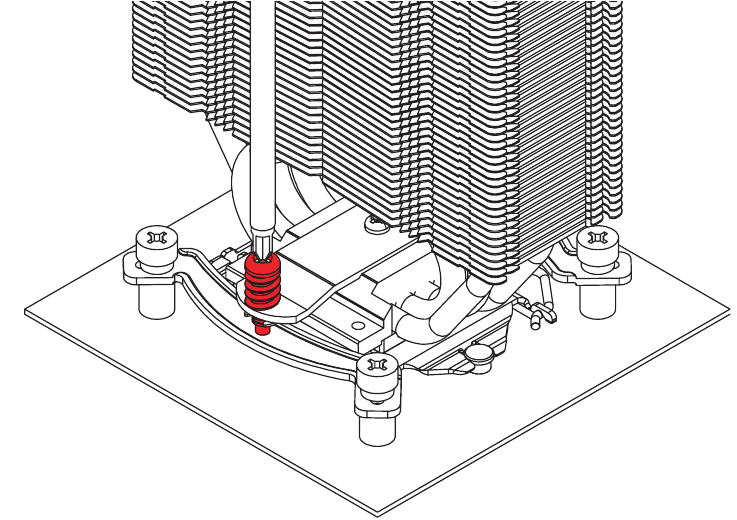

Plaats vervolgens het koellichaam op de CPU en schroef het vast aan de schroefdraad van de montagebeugels. Draai elke schroef 2-3 slagen en herhaal dit totdat beide volledig zijn vastgedraaid.

Draai de schroeven voorzichtig vast tot ze stoppen, maar gebruik geen overmatige kracht (max. koppel 0,6 Nm).

7. Ventilator instellen

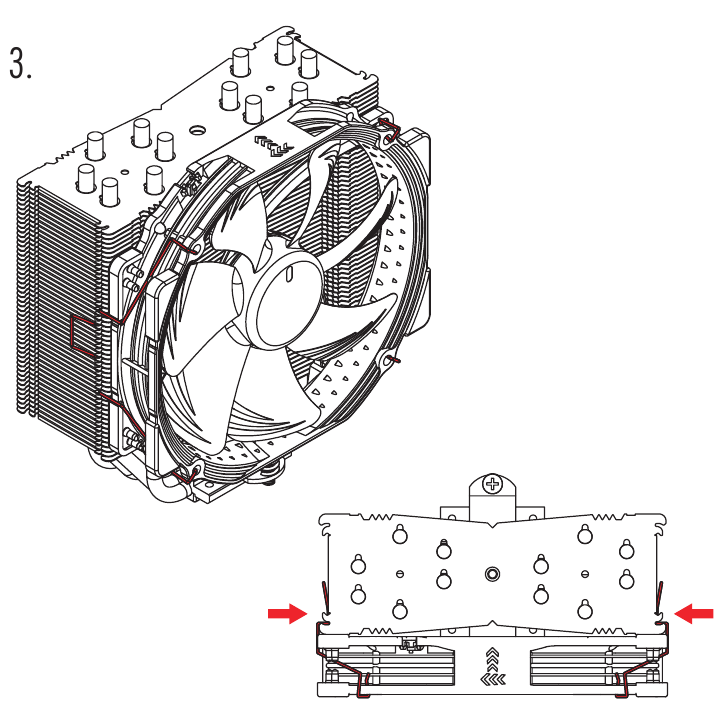

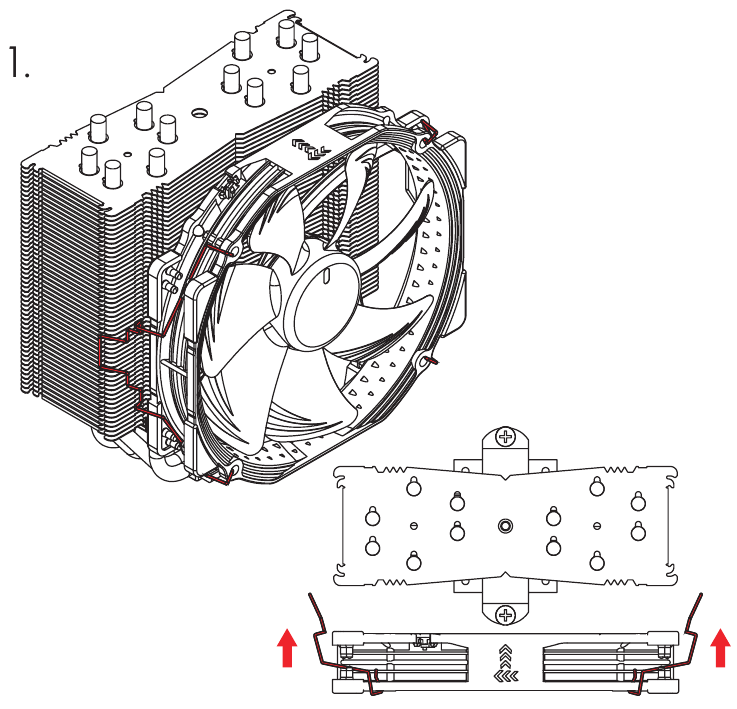

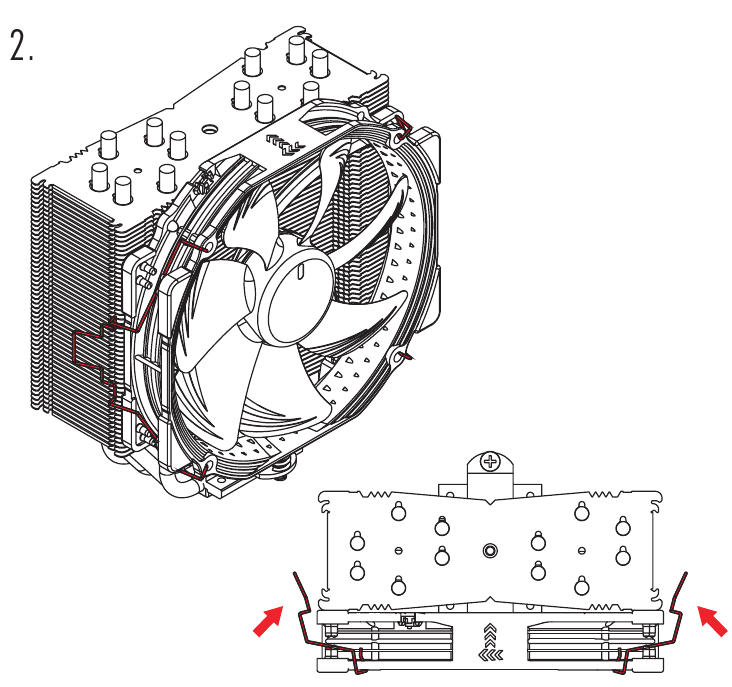

   Bevestig de ventilator opnieuw aan het koellichaam met behulp van de meegeleverde stalen clips:




Sluit de ventilator aan op de CPU-ventilatorheader van het moederbord.

Afhankelijk van uw CPU en de temperatuur in de behuizing, kunt u de meegeleverde NA-RC7 Low-Noise Adaptor (L.N.A.) aansluiten om het werkingsgeluid van de ventilator verder te verminderen.

Controleer bij gebruik van de L.N.A. de temperatuur van uw CPU met behulp van geschikte software (bijv. de respectieve toepassingen van uw moederbordfabrikant) om automatische throttling van de CPU als gevolg van de verhoogde temperatuur te vermijden. Als de koelprestaties onvoldoende zijn, verhoog dan de ventilatie van de behuizing of verwijder de L.N.A.

Een tweede ventilator toevoegen
De NH-U14S bevat een extra set ventilatorclips en een extra set dikkere trillingsdempende pads voor het installeren van een tweede NF-A15-ventilator in push/pull-modus om de koelprestaties verder te verbeteren.

Gebruik de dikkere trillingsdempende pads op de achterste NF-A15-ventilator voor verbeterde akoestiek als de ruimte dit toelaat. De y-kabel die bij de winkelversie van de NF-A15-ventilator wordt geleverd, kan worden gebruikt om de snelheid van beide ventilatoren via dezelfde moederbordventilatorheader te regelen.

Houd er rekening mee dat, hoewel de NF-A15-ventilator die bij de NH-U14S wordt geleverd op 1500 tpm draait, Noctua aanbeveelt om de standaard winkelversie van 1200 tpm te gebruiken als achterste ventilator in push/pull-modus, omdat de combinatie van 1500 tpm aan de voorkant en 1200 tpm aan de achterkant de beste balans biedt tussen prestaties en akoestiek.

Als u beide ventilatoren met dezelfde snelheid wilt laten draaien, gebruik dan de meegeleverde Low-Noise Adaptor op de voorste ventilator om de snelheid te verlagen tot 1200 tpm.

1. Standaard afstandhouders op de achterste ventilator verwijderen


2. Dikke afstandhouders op de achterste ventilator installeren

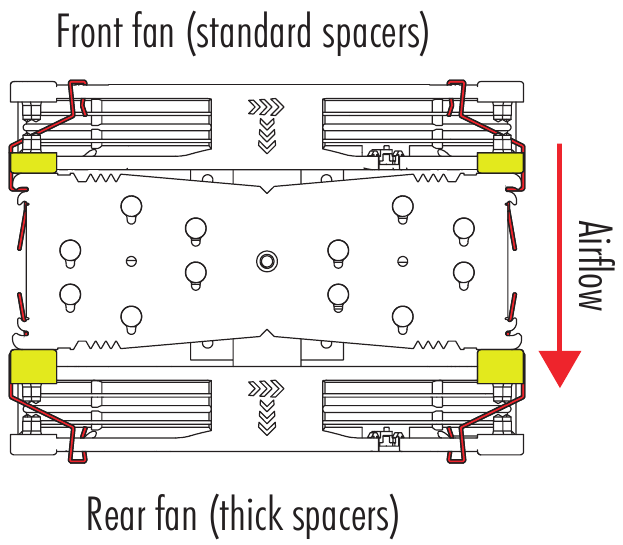

Clip positie voor dikke afstandhouders:

Clip positie voor standaard afstandhouders:

Hoewel Noctua aanbeveelt om een NF-A15-ventilator te gebruiken voor de beste resultaten in de dual-ventilatormodus, kan de extra set ventilatorclips ook worden gebruikt om de meeste andere ventilatoren te installeren. Plaats in dit geval de meegeleverde zelfklevende trillingsdempende strips op het koellichaam om te voorkomen dat trillingen op de koeler worden overgedragen.

LGA20xx

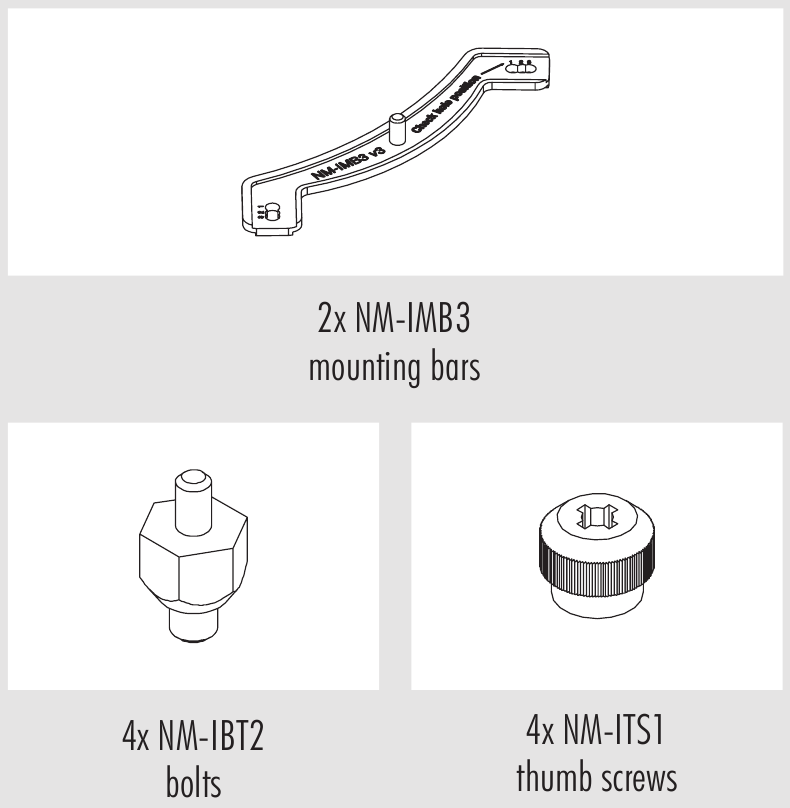

Vereiste bevestigingsonderdelen:

1. De bevestigingsbeugels installeren

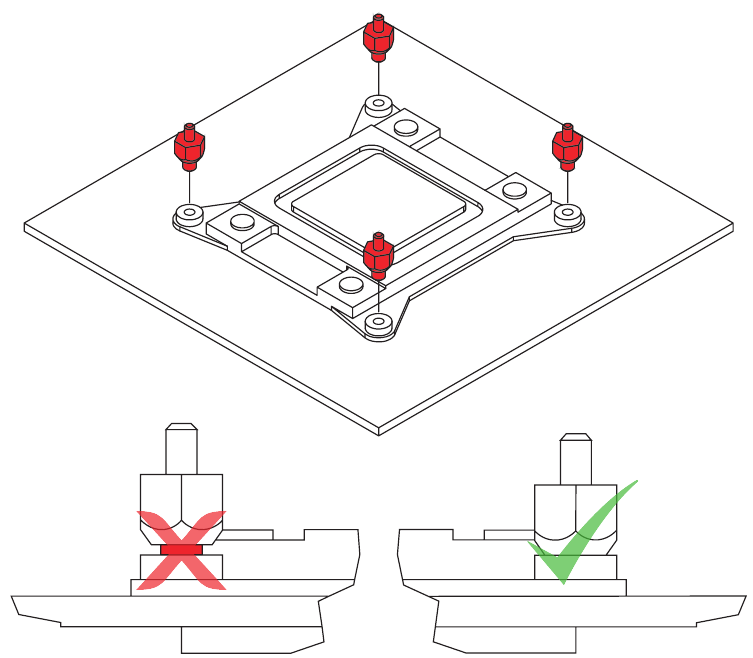

   Schroef eerst de NM-IBT2-bouten in de schroefdraad van het LGA20xx-socketframe.

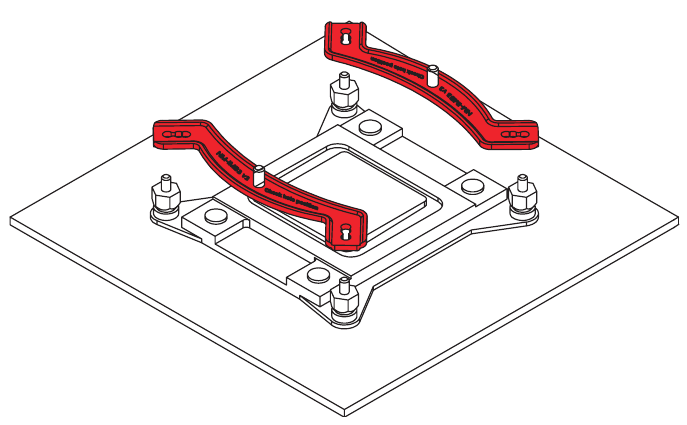

Plaats vervolgens de NM-IMB3-bevestigingsbeugels op de bouten.

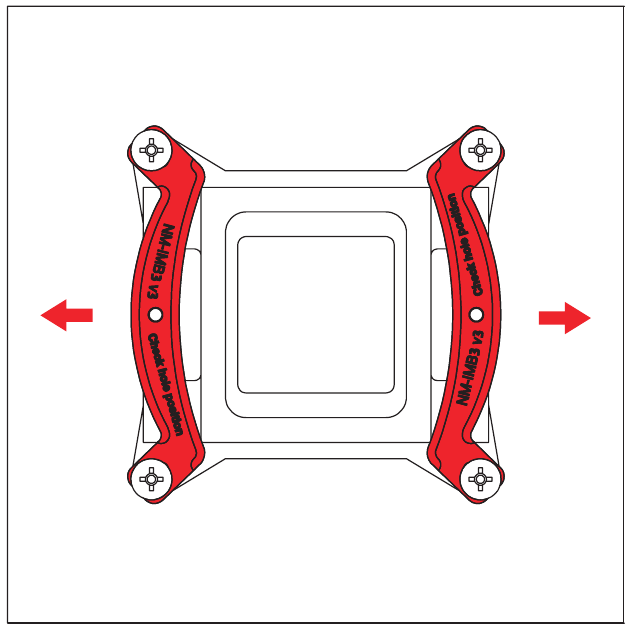

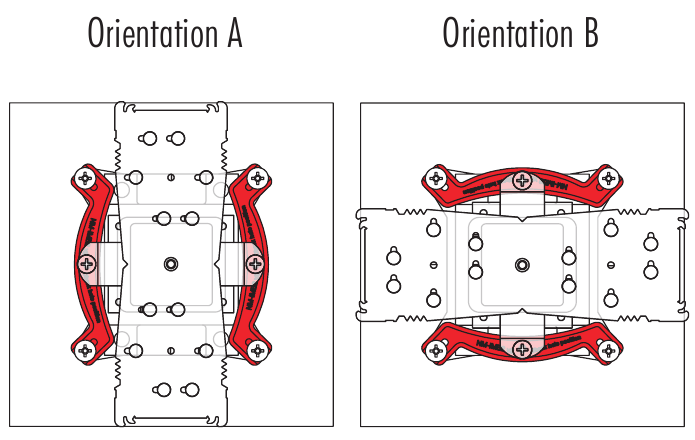

Kies de uitlijning van de bevestigingsbeugels op basis van de gewenste eindoriëntatie van de koeler:

Zorg ervoor dat de gebogen zijden van de bevestigingsbeugels naar buiten wijzen.

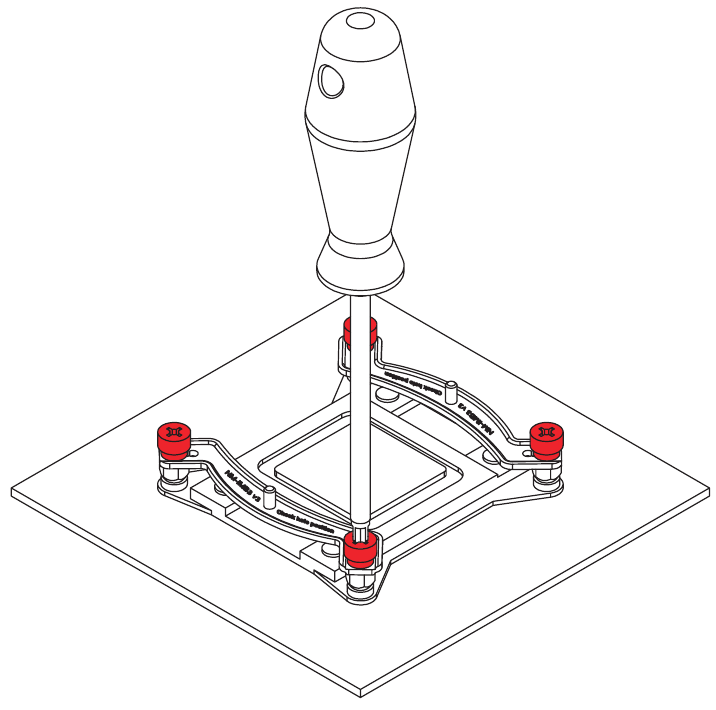

Bevestig de bevestigingsbeugels met behulp van de vier NM-ITS1-duimschroeven.

Draai de schroeven voorzichtig vast totdat ze stoppen, maar gebruik geen overmatige kracht (max. koppel 0,6 Nm).

2. De koelpasta aanbrengen
   Als er nog resten van koelpasta of thermische pads op uw CPU zitten, verwijder deze dan eerst.
   Breng vervolgens een kleine druppel NT-H1-koelpasta met een diameter van 4-5 mm aan op het midden van de heatspreader.


Het aanbrengen van te veel koelpasta verlaagt de warmtegeleiding en koelprestaties!

3. Het koellichaam aan de CPU bevestigen
   Raadpleeg stap 6 van de installatiehandleiding voor LGA1700, LGA1200 & LGA115x.
4. Ventilator instellen
   Raadpleeg stap 7 van de installatiehandleiding voor LGA1700, LGA1200 & LGA115x.

AMD (AM4 & AM5)

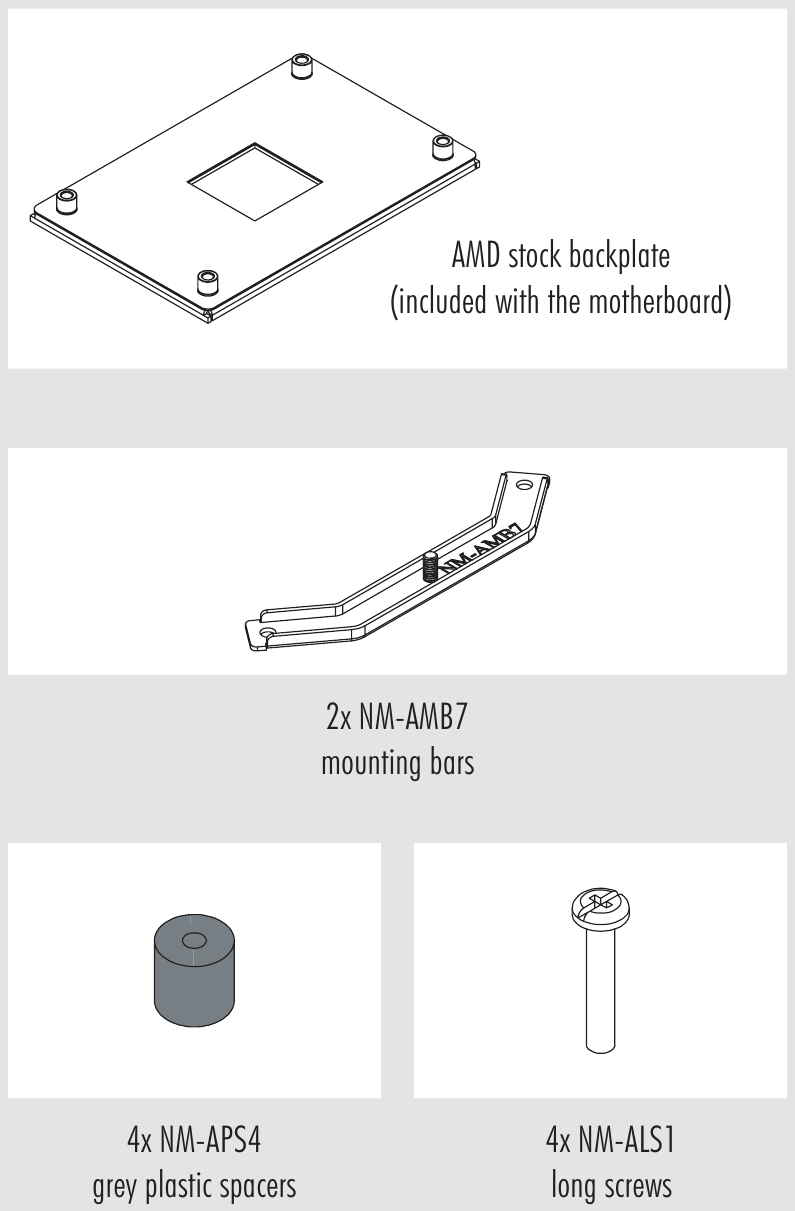

Vereiste bevestigingsonderdelen:

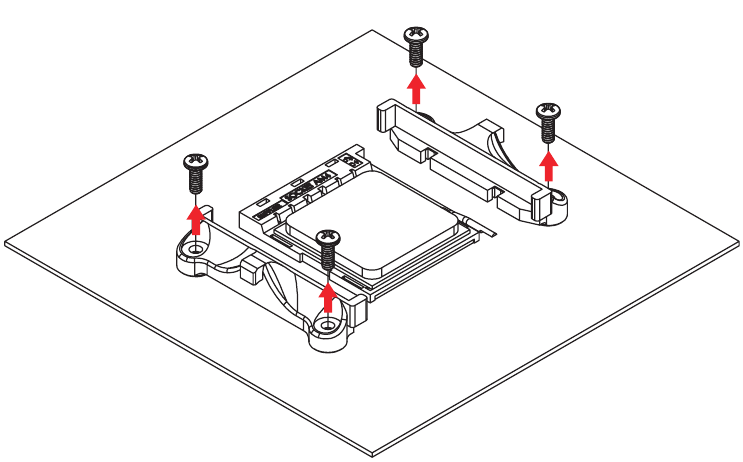

1. De standaardretentiemodule verwijderen − de achterplaat plaatsen
   Als uw moederbord wordt geleverd met een vooraf geïnstalleerde CPU-koelerretentiemodule, verwijder deze dan eerst door deze van de achterplaat los te schroeven. Het SecuFirm2™-bevestigingssysteem wordt rechtstreeks op de standaardachterplaat geïnstalleerd, dus houd deze op zijn plaats.


Als uw moederbord niet wordt geleverd met een vooraf geïnstalleerde CPU-koelerretentiemodule, moet de AMD-standaardachterplaat worden meegeleverd met de accessoires van het moederbord. Plaats de achterplaat op de achterkant van het moederbord, zodat de schroefdraad van de achterplaat door de montagegaten van het moederbord steekt, zoals hieronder weergegeven. Als uw moederbord geen standaardachterplaat bevat, neem dan contact op met ons Noctua-serviceteam via support@noctua.at.

2. De bevestigingsbeugels bevestigen

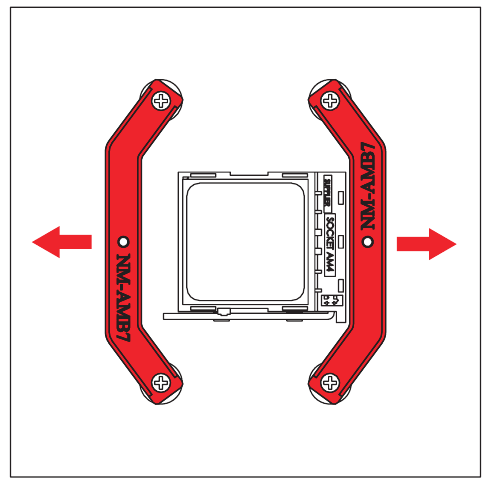

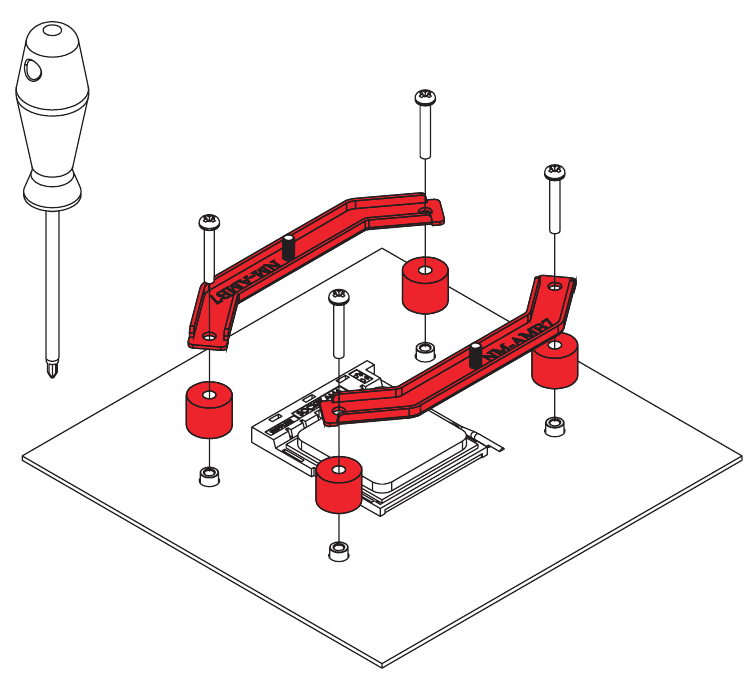

   Plaats eerst de plastic afstandhouders op de schroefdraad van de achterplaat en bevestig vervolgens de NM-AMB7-bevestigingsbeugels met behulp van de vier NM-ALS1-lange schroeven.


Zorg ervoor dat de gebogen zijden van de bevestigingsbeugels naar buiten wijzen.

Draai de schroeven voorzichtig vast totdat ze stoppen, maar gebruik geen overmatige kracht (max. koppel 0,6 Nm).

3. De koelpasta aanbrengen
   If er nog resten van koelpasta of thermische pads op uw CPU zitten, verwijder deze dan eerst.
   Breng 5 kleine stippen aan; 4 kleine stippen met een diameter van ~2 mm in de buurt van de hoeken plus 1 stip met een diameter van 3-4 mm in het midden:


Het aanbrengen van te veel koelpasta verlaagt de warmtegeleiding en koelprestaties!

4. Het koellichaam aan de CPU bevestigen

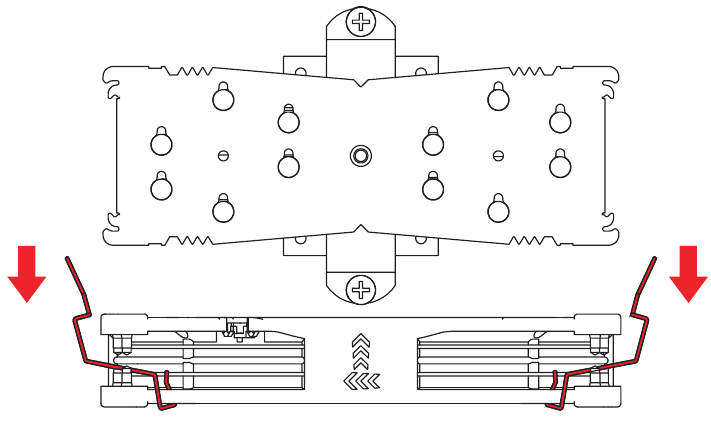

   Verwijder eerst de ventilator en de beschermkap aan de onderkant van het koellichaam.

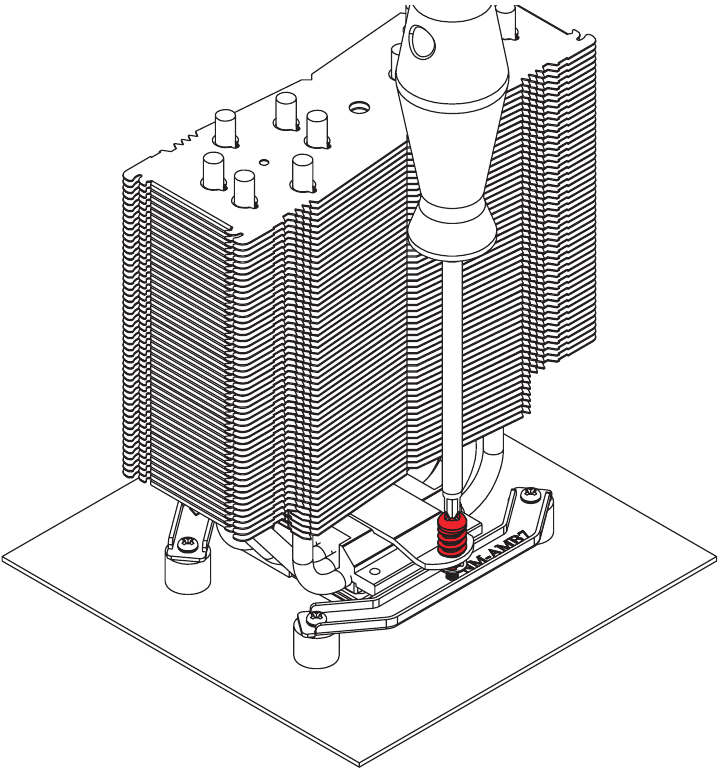

Plaats vervolgens het koellichaam op de CPU en schroef het vast aan de schroefdraad van de bevestigingsbeugels.

Draai elke schroef 2-3 slagen en herhaal dit totdat beide volledig zijn vastgedraaid.

Draai de schroeven voorzichtig vast totdat ze stoppen, maar gebruik geen overmatige kracht (max. koppel 0,6 Nm).

1. Ventilator instellen

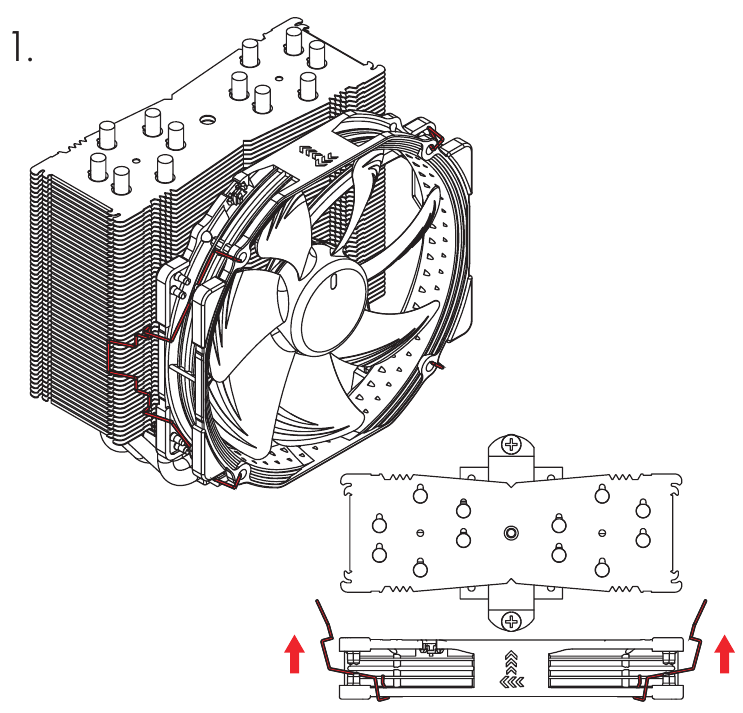

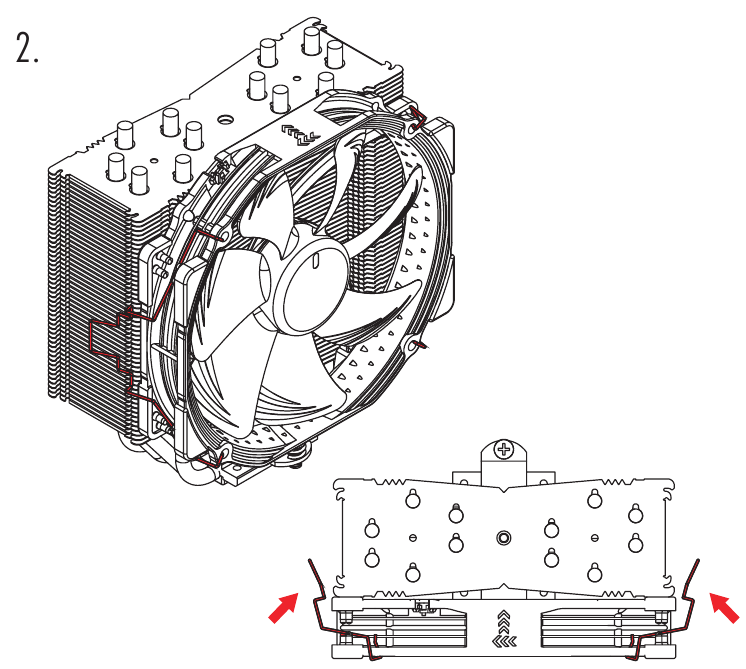

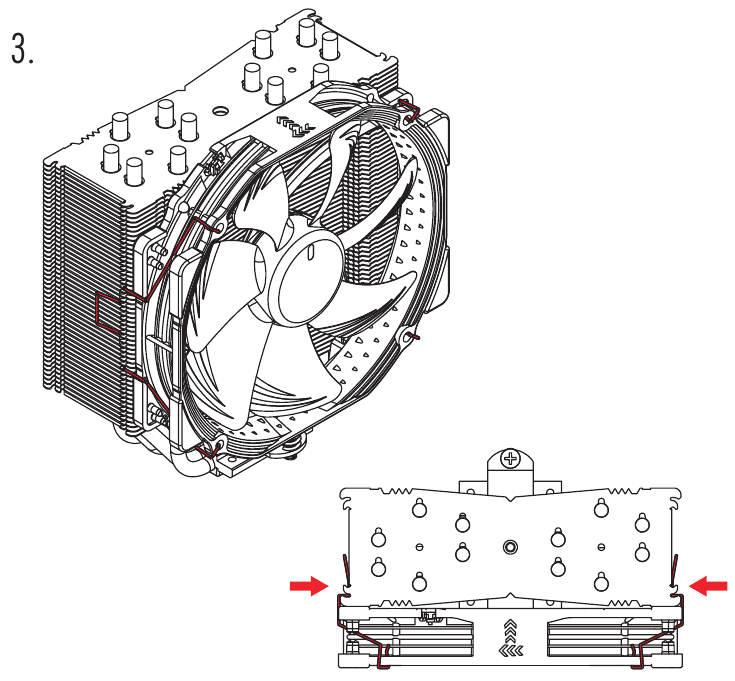

   Bevestig de ventilator opnieuw aan het koellichaam met behulp van de meegeleverde ventilatorklemmen:




Sluit de ventilator aan op de CPU-ventilatorheader van het moederbord. Afhankelijk van uw CPU en de temperatuur in de behuizing, kunt u de meegeleverde NA-RC7 Low-Noise Adaptor (L.N.A.) aansluiten om het bedrijfsgeluid van de ventilator verder te verminderen.

Controleer bij gebruik van de L.N.A. de temperatuur van uw CPU met behulp van geschikte software (bijv. de respectieve applicaties van uw moederbordfabrikant) om automatische throttling van de CPU als gevolg van de verhoogde temperatuur te voorkomen. Als de koelprestaties onvoldoende zijn, verhoog dan de ventilatie van de behuizing of verwijder de L.N.A..

Een tweede ventilator toevoegen
De NH-U14S bevat een extra set ventilatorklemmen en een extra set dikkere anti-vibratiepads voor het installeren van een tweede NF-A15-ventilator in push/pull-modus om de koelprestaties verder te verbeteren. Gebruik de dikkere anti-vibratiepads op de achterste NF-A15-ventilator voor verbeterde akoestiek indien de ruimte dit toelaat. De y-kabel die bij de winkelversie van de NF-A15 PWM-ventilator wordt geleverd, kan worden gebruikt om de snelheid van beide ventilatoren via dezelfde moederbordventilatorheader te regelen.

Houd er rekening mee dat, hoewel de NF-A15-ventilator die bij de NH-U14S wordt geleverd op 1500 rpm draait, Noctua aanbeveelt om de standaard 1200 rpm-winkelversie als achterste ventilator in push/pull-modus te gebruiken, omdat de combinatie van 1500 rpm aan de voorkant en 1200 rpm aan de achterkant de beste balans tussen prestaties en akoestiek biedt. Als u beide ventilatoren op dezelfde snelheid wilt laten draaien, gebruik dan de meegeleverde Low-Noise Adaptor op de voorste ventilator om de snelheid te verlagen tot 1200 rpm.

1. Verwijder standaardpads op de achterste ventilator


2. Installeer dikke pads op de achterste ventilator

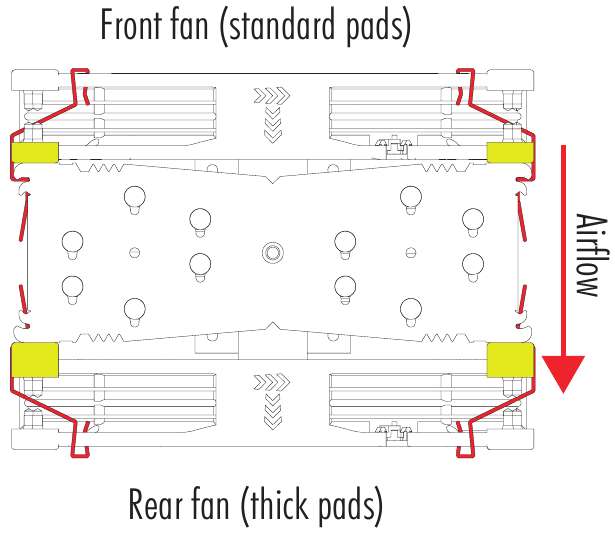

Klempositie voor dikke pads:

Klempositie voor standaard pads:

Hoewel Noctua aanbeveelt om een NF-A15-ventilator te gebruiken voor de beste resultaten in de dual-ventilatormodus, kan de extra set ventilatorklemmen ook worden gebruikt om de meeste andere ventilatoren te installeren. De ventilatorklemmen ondersteunen:

• Ronde 140 mm-ventilatoren met 120 mm-bevestiging (105 mm gatafstand), zoals de NF-A15 PWM- of de NF-P14r redux-modellen
• Standaard 120 mm-ventilatoren (105 mm gatafstand), zoals de NF-A12x25-, NF-F12- of NF-P12 redux-modellen

Uw systeem transporteren

Aangezien het niet mogelijk is om de krachten die tijdens het transport op een systeem inwerken (bijv. bij verzending) betrouwbaar te berekenen of te beheersen, raden we over het algemeen aan om de koeler om veiligheidsredenen te verwijderen.

Noctua kan niet verantwoordelijk worden gehouden voor schade die kan ontstaan als gevolg van overmatige belasting tijdens het transport als u het koellichaam geïnstalleerd laat.

Garantie, ondersteuning en veelgestelde vragen

Zelfs met hoogwaardige producten en een strenge kwaliteitscontrole kan de mogelijkheid van defecten niet volledig worden uitgesloten. Daarom streven we ernaar om de hoogst mogelijke mate van betrouwbaarheid en gemak te bieden door een garantieperiode van 6 jaar en een directe, snelle en eenvoudige RMA-service aan te bieden.

. Mocht u problemen ondervinden met uw NH-U14S, aarzel dan niet om contact op te nemen met ons ondersteuningsteam (support@noctua.at).

Raadpleeg ook de FAQ-sectie op onze website: www.noctua.at/faqs
