Voorwoord

Hartelijk dank voor de aankoop van dit product.

Deze V1N-cameraflitser is geschikt voor camera's uit de Nikon-serie en is compatibel met i-TTL-autoflits. Met deze i-TTL-compatibele flitser wordt fotograferen eenvoudiger. U kunt gemakkelijk een correcte flitsbelichting bereiken, zelfs in complexe omgevingen met veranderend licht. Deze cameraflitser heeft de volgende kenmerken:

• Met ronde flitskop voor zachte, gelijkmatige en creatievere lichteffecten. Hij heeft een 2W LED-instellamp, die buiten de camera kan worden gebruikt.
• 76 Ws vermogen bij de maximale stap. 81 stappen van 1/1 tot 1/128.
• Professionele 2600mAh Li-ion batterij - max. 1,5s herlaadtijd - 480 flitsen op vol vermogen.
• Volledige ondersteuning voor Nikon i-TTL-cameraflitser. Bruikbaar als Master- of Slave-eenheid in een draadloze flitsgroep.
• Gebruik een dot-matrix LCD-scherm voor duidelijke en gemakkelijke bediening.
• Met ingebouwd 2,4 GHz draadloos afstandsbedieningssysteem ter ondersteuning van verzenden en ontvangen.
• Biedt meerdere functies, waaronder HSS (tot 1/8000s), FEC, FEB, enz.
• Stabiele consistentie en kleurtemperatuur met goede, gelijkmatige belichting.
• Ondersteuning met firmware-upgrade.

Houd dit product altijd droog. Niet gebruiken in de regen of in vochtige omstandigheden.

Niet demonteren. Als reparaties nodig zijn, moet dit product naar een erkend onderhoudscentrum worden gestuurd.

Buiten bereik van kinderen bewaren.

Stop met het gebruik van dit product als het openbreekt als gevolg van uitpersing, vallen of een harde klap. Anders kan er een elektrische schok optreden als u de elektronische onderdelen erin aanraakt.

Richt de flitser niet rechtstreeks in de ogen (vooral die van baby's) op korte afstand. Anders kan er een visuele beperking optreden.

Gebruik de flitser niet in de buurt van ontvlambare gassen, chemicaliën en andere soortgelijke materialen. In bepaalde omstandigheden kunnen deze materialen gevoelig zijn voor het sterke licht dat door deze flitser wordt uitgestraald, wat kan leiden tot brand of elektromagnetische storing.

Laat de flitser niet achter en bewaar hem niet als de omgevingstemperatuur hoger is dan 50℃. Anders kunnen de elektronische onderdelen beschadigd raken.

Schakel de flitser onmiddellijk uit in geval van een storing.

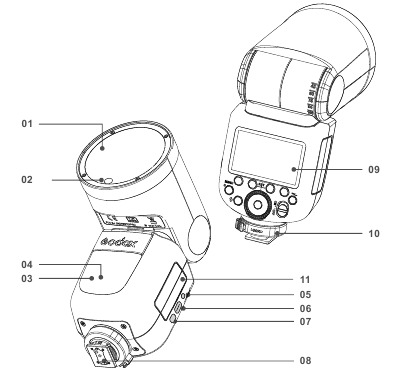

Naam van de onderdelen

Behuizing

1. Flitskop
2. LED-instellamp (01~10)
3. Draadloze sensor
4. Hulpstraal scherpstelling
5. Synchroonkabelaansluiting
6. Type-C USB-poort
7. Knop voor batterij verwijderen
8. Flitsschoen
9. LCD paneel
10. Bevestigingsgesp voor flitsschoen
11. Lithiumbatterij

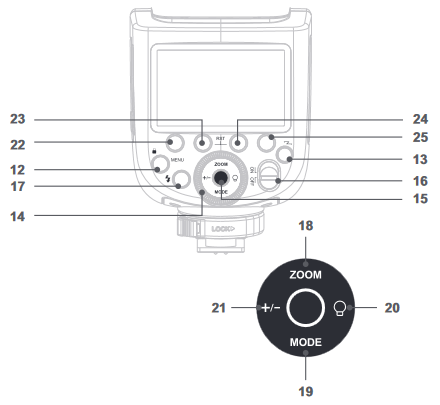

Bedieningspaneel

12. <MENU> Flitsmenu-knop/Vergrendelknop
13. <> Draadloze selectieknop
14. Selectieknop
15. Set-knop
16. AAN/UIT-schakelaar
17. < > Testknop / Flits gereed indicator
18. <ZOOM> Focuslengte
19. <MODE> Modus selectieknop
20. < > Instelling instellamp
21. <+/-> Vermogen
22. Functieknop 1
23. Functieknop 2
24. Functieknop 3
25. Functieknop 4

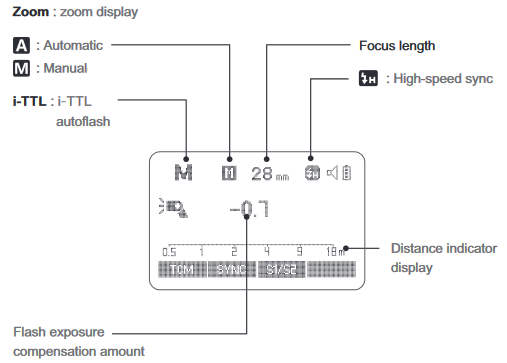

LCD paneel

1. i-TTL Autoflits



• Het display toont alleen de momenteel toegepaste instellingen.
• De functies die worden weergegeven boven functieknop 1 tot 4, zoals SYNC en <M/A/B/C>, veranderen afhankelijk van de status van de instellingen.
• Wanneer een knop of draaiknop wordt bediend, licht het LCD-scherm op.

2. M Handmatige flits

3. RPT Flits

4. Radio Transmission Shooting

• Master Unit

• Slave Unit


LCD-scherm in drie modi

• Bevestigd aan de camera

• 2.4G Radio Transmission: Als Master Unit

• 2.4G Radio Transmission: Als Slave Unit

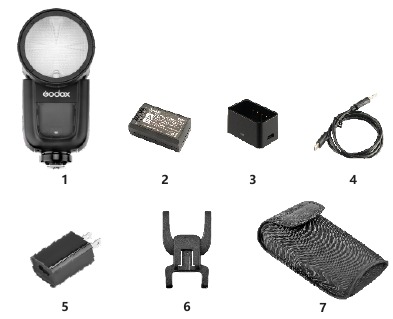

Wat zit er in de doos van de V1N-kit?

1. Flitser
2. Lithiumbatterij
3. USB-batterijlader
4. USB-kabel
5. Oplader
6. Mini-standaard
7. Beschermhoes
8. Instructiehandleiding

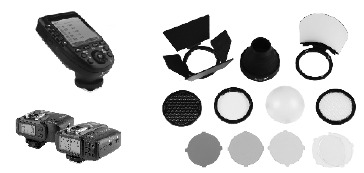

Afzonderlijk verkochte accessoires

Het product kan worden gebruikt in combinatie met de volgende accessoires die afzonderlijk worden verkocht, om de beste fotografische effecten te bereiken:
XProN & X1N TTL draadloze flitser, AK-R1 accessoirekit voor ronde flitskop, enz.

Batterij

Functies

1. Deze flitser gebruikt een Li-ion batterij met een lange looptijd.
   De beschikbare laad- en ontlaadtijden zijn 500.
2. Het is betrouwbaar veilig. Het interne circuit is beveiligd tegen overladen, overontladen, overstroom en kortsluiting.
3. Het duurt slechts 3,5 uur om de batterij volledig op te laden met de standaard batterijlader.

Waarschuwingen

1. Geen kortsluiting veroorzaken.
2. Niet blootstellen aan regen en niet onderdompelen in water. Deze batterij is niet waterdicht.
3. Buiten bereik van kinderen bewaren.
4. Niet langer dan 24 uur continu opladen.
5. Bewaar op droge, koele en geventileerde plaatsen.
6. Niet weggooien of in vuur plaatsen.
7. Lege batterijen moeten worden afgevoerd in overeenstemming met de lokale voorschriften.
8. Als de batterij langer dan 3 maanden niet is gebruikt, moet u deze volledig opladen.

De batterij plaatsen en verwijderen

1. Om de batterij te verwijderen, houdt u de knop voor het verwijderen van de batterij ingedrukt en duwt u de batterij omlaag om deze eruit te halen.

2. Plaats de batterij volgens het driehoekje op de batterij in het compartiment totdat een witte knop de batterij met een klik vastzet.


Batterij niveau indicatie

Zorg ervoor dat de batterij goed in de flitser is geplaatst. Controleer de batterijniveau-indicatie op het LCD-scherm om het resterende batterijniveau te zien.

Batterij niveau indicatie	Betekenis
3 balken	Vol
2 balken	Midden
1 balk	Laag
Lege balk	Batterij bijna leeg, laad deze op.
Knipperend	Het batterijniveau is bijna direct opgebruikt. En de flitser schakelt automatisch uit na 1 minuut. Opmerking: Laad de batterij zo snel mogelijk op (binnen 10 dagen). Daarna kan de batterij worden gebruikt of voor een lange periode worden bewaard.

LED-instellamp

Druk op de knop Modeling Lamp Setting (Instelling instellamp) om de instellamp in te stellen. Druk kort op de Set Button (Set-knop) om de instellamp in of uit te schakelen. Wanneer u de instellamp inschakelt, draait u aan de selectieknop om de helderheid in te stellen. Er zijn 10 niveaus (01~10) om uit te kiezen.

Bevestigen op een camera

1. Bevestig de cameraflitser.


• Draai de bevestigingsgesp van de flitsschoen naar links en plaats de cameraflitser in de flitsschoen van de camera.

2. Zet de cameraflitser vast.


• Draai de bevestigingsgesp van de flitsschoen naar rechts totdat deze vastklikt.

3. Maak de cameraflitser los.


• Druk op de knop en draai de bevestigingsgesp van de flitsschoen naar links totdat deze is losgemaakt.

Stroombeheer

Gebruik de AAN/UIT-schakelaar om de flitser aan of uit te zetten. Schakel uit als deze gedurende langere tijd niet wordt gebruikt. Als masterflitser ingesteld, wordt de stroom automatisch uitgeschakeld na een bepaalde periode (ongeveer 90 seconden) van niet-gebruik. Door de camerasluiter half in te drukken of op een willekeurige flitsknop te drukken, wordt de flitser geactiveerd. Als slaveflitser ingesteld, gaat deze na een bepaalde periode (instelbaar, standaard 60 minuten) van niet-gebruik in de slaapstand. Door op een willekeurige flitsknop te drukken, wordt deze geactiveerd.

C.Fn Het wordt aanbevolen om de functie Auto Power Off uit te schakelen wanneer de flitser buiten de camera wordt gebruikt. (C.Fn-STBY)

C.Fn Slave Auto Power Off Timer is standaard ingesteld op 60 minuten. Een andere optie "30 minuten" is beschikbaar. (C.Fn- Sv STBY)

Flitsmodus — i-TTL-autoflits

Deze flitser heeft drie flitsmodi: i-TTL, Handmatig (M) en RPT (stroboscopisch). In de i-TTL-modus werken de camera en de flitser samen om de juiste belichting voor het onderwerp en de achtergrond te berekenen. In deze modus zijn meerdere TTL-functies beschikbaar: FEC, HSS, synchronisatie op het tweede gordijn, modelleringsflits.

* Druk op de < MODE > Modusselectieknop en de drie flitsmodi worden één voor één op het LCD-scherm weergegeven bij elke druk.

i-TTL-modus

Druk op de < MODE > Modusselectieknop om de i-TTL-modus te openen. Het LCD-scherm wordt weergegeven.

• Druk de ontspanknop van de camera half in om scherp te stellen. Het diafragma en het effectieve flitsbereik worden in de zoeker weergegeven.
• Wanneer de ontspanknop volledig wordt ingedrukt, geeft de flitser een pre-flits af die de camera gebruikt om de belichting en de flitssterkte te berekenen vlak voordat de foto wordt genomen.

FEC: Flitsbelichtingscompensatie

Met de FEC-functie kan deze flitser worden aangepast van -3 tot +3 in stappen van 1/3. Dit is handig in situaties waarin een kleine aanpassing van het TTL-systeem nodig is op basis van de omgeving.

FEC instellen:

1. Druk op functieknop 2 Druk op de knop <+/->. Het pictogram <> en de flitsbelichtingscompensatie worden op het LCD-scherm gemarkeerd.

2. Stel de flitsbelichtingscompensatie in.


• Draai aan de selectieknop om de hoeveelheid in te stellen.
• "0.3" betekent 1/3 stap,
  "0.7" betekent 2/3 stap.
• Om de flitsbelichtingscompensatie te annuleren, stelt u de hoeveelheid in op "+0".

3. Druk nogmaals op de Set (Instellen)-knop om de instelling te bevestigen.


Hogesnelheidssynchronisatie

Hogesnelheidssynchronisatie (FP-flits) zorgt ervoor dat de flitser kan synchroniseren met alle sluitertijden van de camera. Dit is handig wanneer u diafragmavoorkeuze wilt gebruiken voor invulflitsportretten.

Kies hogesnelheidssynchronisatie

1. Stel de flitssynchronisatiesnelheid in op 1/320s (auto FP) of 1/250s (auto FP) in de Nikon-camera-instelling. Druk de ontspanknop half in en <> wordt weergegeven op het LCD-scherm. Nu wordt de hogesnelheidssynchronisatie gestart.

2. Draai aan de cameraknop en de sluitertijd kan worden ingesteld op of meer dan 1/250s.
3. Controleer de sluitertijd via de zoeker van de camera om te bevestigen of de FP-hogesnelheidsfunctie wordt gebruikt. Als de sluitertijd 1/250s of meer is, betekent dit dat de hoge snelheid is opgestart.


• Als u de flitssynchronisatiesnelheid instelt op 1/320s (auto FP) of 1/250s (auto FP) in de Nikon-camera-instelling, wordt <> altijd op het paneel weergegeven, ongeacht de werkelijke sluitertijd.
• Met hogesnelheidssynchronisatie geldt: hoe sneller de sluitertijd, hoe korter het effectieve flitsbereik.
• Stel de flitssynchronisatiesnelheid in op Non auto FP in de Nikon-camera-instelling. Wanneer u de ontspanknop half indrukt, verdwijnt <>.
• De multi-flitsmodus kan niet worden ingesteld in de hogesnelheidssynchronisatiemodus.
• Oververhittingsbeveiliging kan worden geactiveerd na 15 opeenvolgende hogesnelheidssynchronisatieflitsen.

Synchronisatie op het tweede gordijn

Met een lange sluitertijd kunt u een lichtspoor creëren dat het onderwerp volgt. De flitser gaat vlak voordat de sluiter sluit.

• Kies in de camera-instelling REAR (achter) om synchronisatie op het tweede gordijn te bereiken.

M: Handmatige flits

De flitssterkte is instelbaar van 1/1 vol vermogen tot 1/256e vermogen in stappen van 1/10. Om een correcte flitsbelichting te verkrijgen, gebruikt u een draagbare flitsmeter om de vereiste flitssterkte te bepalen.

1. Druk op de < MODE >-knop zodat < M > wordt weergegeven.

2. Druk op de knop <+/-> en draai aan de selectieknop om een gewenste flitssterkte te kiezen.

3. Druk nogmaals op de Set (Instellen)-knop om de instelling te bevestigen


Optische S1-instelling secundaire eenheid

In de handmatige M-flitsmodus drukt u op de knop <S1/S2> zodat deze flitser kan functioneren als een optische secundaire S1-flitser met optische sensor. Met deze functie flitst de flitser synchroon wanneer de hoofdflitser flitst, hetzelfde effect als bij het gebruik van radiotransmitters. Dit helpt bij het creëren van meerdere lichteffecten.

Optische S2-instelling secundaire eenheid

Druk op de knop <S1/S2> zodat deze flitser ook kan functioneren als een optische secundaire S2-flitser met optische sensor in de handmatige M-flitsmodus. Dit is handig wanneer camera's een pre-flitsfunctie hebben. Met deze functie negeert de flitser een enkele "pre-flits" van de hoofdflitser en flitst alleen als reactie op de tweede, daadwerkelijke flits van de hoofdeenheid.

• S1- en S2-optische triggering is alleen beschikbaar in de handmatige M-flitsmodus.

RPT: Stroboscopische flits

Met stroboscopische flits wordt een snelle reeks flitsen afgevuurd. Het kan worden gebruikt om meerdere beelden van een bewegend onderwerp in één foto vast te leggen.

U kunt de flitsfrequentie (aantal flitsen per seconde, uitgedrukt als Hz), het aantal flitsen en de flitssterkte instellen.

1. Druk op de knop <MODE> zodat <> wordt weergegeven.

2. Stel de flitsfrequentie en flitstijden in.


• Druk op de functieknop <Times> om de flitstijden te selecteren. Draai aan de selectieknop om het aantal in te stellen.
• Druk op de functieknop 3<Hz> om de flitsfrequentie te selecteren. Draai aan de selectieknop om het aantal in te stellen.

3. Druk op de knop <+/-> en draai aan de selectieknop om een gewenste flitssterkte te kiezen.


• Nadat u de instelling hebt voltooid, drukt u op de Set (Instellen)-knop en worden alle instellingen weergegeven.

De sluitertijd berekenen

Tijdens stroboscopische flits blijft de sluiter open totdat het flitsen stopt. Gebruik de onderstaande formule om de sluitertijd te berekenen en stel deze in met de camera.

Aantal flitsen / Flitsfrequentie = Sluitertijd

Als het aantal flitsen bijvoorbeeld 10 is en de flitsfrequentie 5 Hz is, moet de sluitertijd minimaal 2 seconden zijn.

Om oververhitting en beschadiging van de flitskop te voorkomen, mag u de stroboscopische flits niet meer dan 10 keer achter elkaar gebruiken. Laat de cameraflits na 10 keer minstens 15 minuten rusten. Als u de stroboscopische flits meer dan 10 keer achter elkaar probeert te gebruiken, kan het flitsen automatisch stoppen om de flitskop te beschermen. Laat de cameraflits in dat geval minstens 15 minuten rusten.

• Stroboscopische flits is het meest effectief met een sterk reflecterend onderwerp tegen een donkere achtergrond.
• Het gebruik van een statief en een afstandsbediening wordt aanbevolen.
• Een flitssterkte van 1/1 en 1/2 kan niet worden ingesteld voor stroboscopische flits.
• Stroboscopische flits kan worden gebruikt met "buLb".
• Als het aantal flitsen wordt weergegeven als "--", gaat het flitsen door totdat de sluiter sluit of de batterij leeg is. Het aantal flitsen is beperkt zoals weergegeven in de volgende tabel.

Maximale stroboscopische flitsen

Flitssterkte\Hz	1	2	3	4	5	6-7	8-9
1/4	8	6	4	3	3	2	2
1/8	14	14	12	10	8	6	5
1/16	30	30	30	20	20	20	10
1/32	60	60	60	50	50	40	30
1/64	90	90	90	80	80	70	60
1/128	90	90	90	90	90	90	80
1/256	90	90	90	90	90	90	80

ㅤ

Flitssterkte \ Hz	10	20-50	60-100
1/4	2	2	2
1/8	4	4	4
1/16	8	8	8
1/32	20	16	12
1/64	50	30	20
1/128	70	40	40
1/256	70	40	40

Draadloos flitsen: Radio (2.4G) transmissie

• U kunt vijf slave-groepen instellen voor TTL-autoflitsshoots. Met TTL-autoflits kunt u eenvoudig verschillende lichteffecten creëren.
• Alle flitsinstellingen voor de slave-units (autoflits, handmatige flits en stroboscopische flits) op de masterflitser in TTL-modus worden automatisch naar de slave-units verzonden. Het enige wat u hoeft te doen, is de masterunit instellen voor elke slave-groep zonder enige handeling voor de slave-units tijdens de shoot.
• Deze flitser kan werken in i-TTL/M/RPT/OFF-flitsmodi wanneer deze is ingesteld als een masterunit.

Opmerking:

• Zelfs met meerdere slave-units kan de flitstrigger uit de X-serie ze allemaal draadloos bedienen.
• In deze gebruikershandleiding verwijst "masterunit" naar de cameraflitser op een camera en "slave-unit" wordt bestuurd door de masterunit.

Positionering en bereik

(Voorbeeld van draadloos flitsen)

• Autoflitsshoot met één slave-unit


• Gebruik de meegeleverde ministandaard om de slave-unit te positioneren.
• Voer voor het fotograferen een testflits en een testopname uit.
• De transmissieafstand kan korter zijn, afhankelijk van de omstandigheden, zoals de positionering van slave-units, de omringende omgeving en de weersomstandigheden.

Draadloos flitsen met meerdere flitsers

U kunt de slave-units in twee of drie groepen verdelen en i-TTL-autoflits uitvoeren terwijl u de flitsverhouding (factor) wijzigt. Bovendien kunt u voor elke vuurgroep een andere flitsmodus instellen en fotograferen, voor maximaal 5 groepen.

• Automatische shoot met twee slave-groepen


• Automatische shoot met drie slave-groepen


1. Draadloze instellingen
   U kunt schakelen tussen normale flits en draadloze flits. Voor normale flitsshoots moet u ervoor zorgen dat de draadloze instelling op OFF staat.
   Masterunit-instelling

   Druk op de knop <> zodat < > wordt weergegeven op het LCD-scherm.
   Slave-unit instelling

   Druk op de knop <> zodat < > of < > worden weergegeven op het LCD-scherm.

2. Groepmodusselectie
   1. Druk kort op de functieknop 1 en de <M>-groep kan worden gewijzigd in OFF/TTL/M. Kies een van deze opties als de flitsmodus van de masterunit.

   2. Druk kort op de knop <MODE> om de RPT-modus te activeren.


3. Decommunicatiekanaalinstellen
   Als er andere draadloze flitssystemen in de buurt zijn, kunt u de kanaal-ID's wijzigen om signaalinterferentie te voorkomen. De kanaal-ID's van de masterunit en de slave-unit(s) moeten op hetzelfde zijn ingesteld.
   1. Druk op de knop <MENU> om de C.Fn CH-instelling te openen.

   2. Draai in C.Fn CH aan de selectieknop om een kanaal-ID van 1 tot 32 te kiezen.

   3. Druk op de Set-knop om te bevestigen.

4. Draadloze ID-instellingen
   Wijzig de draadloze kanalen en de draadloze ID om interferentie te voorkomen, omdat deze alleen kan worden geactiveerd nadat de draadloze ID's en kanalen van de masterunit en de slave-unit op hetzelfde zijn ingesteld. Druk op de knop <MENU> om C.Fn ID te openen. Druk op de Set-knop om het uitschakelen van de OFF-kanaaluitbreiding te kiezen en kies een willekeurig getal van 01 tot 99.

5. Scan het reservekanaal
   Om de interferentie van het gebruik van hetzelfde kanaal door anderen te vermijden, kan deze functie worden gebruikt: ga naar de C.Fn-instellingen en zoek de SCAN-optie. Wanneer u deze op START instelt, scant deze van 1% tot 100%. En de 8 reservekanalen worden weergegeven nadat de scan is voltooid.


6. i-TTL: Volautomatisch draadloos flitsen
   Automatisch draadloos flitsen gebruiken met een enkele slave-unit
   1. Master-unitinstelling


• Bevestig een V1N-cameraflitser op de camera en stel deze in als de masterunit.
• M/A/B/C kan onafhankelijk als TTL-modus worden ingesteld.

2. Slave-unit instelling


• Stel de V1N die moet worden bestuurd in als de draadloze slave-unit.
• De slave-unit kan worden ingesteld als A/B/C/D/E.

3. Controleer het communicatiekanaal.

• Als de masterunit en de slave-unit(s) zijn ingesteld op een ander kanaal, stel ze dan in op hetzelfde kanaal.

4. Positioneer de camera en flitsers.

• Positioneer de camera en flitsers zoals de afbeelding laat zien.

5. Controleer of de flitser gereed is.

• Controleer of de gereedheidsindicator van de masterflitser brandt.

6. Controleer de flitserwerking.

• Druk op de testknop van de masterunit < >.
• Vervolgens zal de slave-unit flitsen. Zo niet, pas dan de hoek van de slave-unit naar de masterunit en de afstand van de masterunit aan.

Automatisch draadloos flitsen gebruiken met meerdere slave-units

Wanneer een sterkere flitseroutput of een handigere lichtbediening nodig is, verhoog dan het aantal slave-units en stel deze in als een enkele slave-unit.

Om slave-units toe te voegen, gebruikt u dezelfde stappen als bij het instellen van "automatisch draadloos flitsen met een enkele slave-unit". Elke flitsergroep kan worden ingesteld (A/B/C/D/E).

Wanneer het aantal slave-units wordt verhoogd en het flitsen van de masterunit AAN staat, wordt automatische bediening geïmplementeerd om ervoor te zorgen dat alle groepen flitsers dezelfde flitseroutput geven en ervoor te zorgen dat de totale flitseroutput tot de standaard belichting is.

• Als de automatische uitschakelfunctie van de slave-unit werkt, druk dan op de testknop van de masterunit om deze in te schakelen. Houd er rekening mee dat testflitsen niet beschikbaar is tijdens de reguliere meettijd van de camera.
• De effectieve tijd van het automatisch uitschakelen van de slave is veranderlijk. (C.Fn-Sv STBY)

Volautomatisch draadloos flitsen gebruiken

De FEC en andere instellingen die op de masterunit zijn ingesteld, verschijnen ook automatisch op de slave-unit. De slave-unit heeft geen enkele handeling nodig. Gebruik de volgende instellingen om draadloos te flitsen volgens dezelfde methoden als bij normaal flitsen.

• Flitsbelichtingscompensatie ( )

Over de masterunit

Gebruik twee of meer masterunits. Door meerdere camera's voor te bereiden waarop een masterunit-flitser is bevestigd, kunnen camera's worden verwisseld tijdens het fotograferen, terwijl dezelfde lichtbron (slave-unit) behouden blijft.

7. M: Draadloos flitsen met handmatige flits

Dit beschrijft draadloos (meerdere shoots) fotograferen met handmatige flits. U kunt fotograferen met een andere flitseroutputinstelling voor elke slave-unit (vuurgroep). Stel alle parameters in op de masterunit.

1. De flitsmodus instellen op <M>.

2. Flitseroutput instellen.1/2/3/4<M/A/B/C>


• Druk op functie knop 3 <>. Draai aan de selectieknop om de flitseroutput van de groepen in te stellen. Druk op de Set-knop om te bevestigen.

3. De foto nemen.


• Elke groep flitst met de ingestelde flitsverhouding.

De <M> flitsmodus instellen

U kunt de slave-unit rechtstreeks bedienen om de handmatige flits of stroboscopische flits handmatig in te stellen.

1. De slave-unit instellen.
2. Deflitsmodusinstellenop<M>.


• Druk op de knop <MODE> zodat <M> wordt weergegeven.
• Stel de handmatige flitseroutput in.

RPT: Draadloos flitsen met handmatige flits

Stroboscopische flits <RPT> instellen.

• Druk op de knop <MODE> zodat <RPT> wordt weergegeven.
• De stroboscopische flits instellen.


Andere toepassingen

Synchronisatietriggering

De synchronisatiekabelaansluiting is een Φ2,5mm-stekker. Steek hier een triggerstekker in en de flitser wordt synchroon met de camerasluiter geactiveerd.

Modelleringsflits

Als de camera een knop voor scherptedieptevoorbeeld heeft, wordt de flitser continu gedurende 1 seconde geactiveerd als u erop drukt. Dit wordt modelleringsflits genoemd.

Hiermee kunt u de schaduweffecten op het onderwerp en de lichtbalans zien. U kunt de modelleringsflits activeren tijdens draadloos of normaal flitsen.

• Om oververhitting en aantasting van de flitskop te voorkomen, mag u de modelleringsflits niet meer dan 10 keer achter elkaar activeren. Als u de modelleringsflits 10 keer achter elkaar activeert, neem dan minstens 10 minuten pauze voor de cameraflitser.

Autofocus-hulplicht

In slecht verlichte of contrastarme opnameomgevingen gaat de ingebouwde autofocus-hulplicht automatisch branden om autofocus te vergemakkelijken. De lichtbundel gaat alleen branden als autofocus moeilijk is en gaat uit zodra de autofocus correct is.

Als u de autofocus-hulplicht wilt uitschakelen, zet u de "AF" op "OFF" in de C.Fn-instellingen.

• Als u merkt dat de autofocus-hulplicht niet gaat branden, komt dit doordat de camera een correcte autofocus heeft.

Positie	Effectief bereik
Midden	0,6~10m / 2,0~32,8 feet
Periferie	0,6~5m / 2,0~16,4 feet

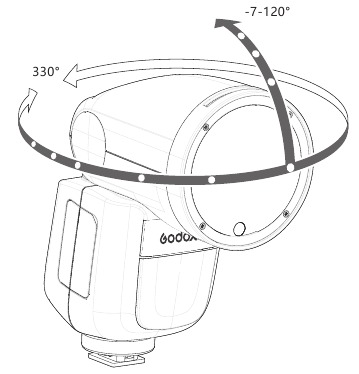

Indirect flitsen

Door de flitskop naar een muur of plafond te richten, weerkaatst de flitser van het oppervlak voordat het onderwerp wordt verlicht. Dit kan schaduwen achter het onderwerp verzachten voor een meer natuurlijk ogende opname. Dit wordt indirect flitsen genoemd.

Om de richting van het indirecte flitsen in te stellen, houdt u de flitskop vast en draait u deze in een bevredigende hoek.

• Als de muur of het plafond te ver weg is, kan de indirecte flits te zwak zijn en leiden tot onderbelichting.
• De muur of het plafond moet een effen, witte kleur hebben voor een hoge reflectie. Als het indirecte oppervlak niet wit is, kan er een kleurzweem in de foto verschijnen.

ZOOM: De flitsdekking instellen

De flitsdekking kan automatisch of handmatig worden ingesteld. Deze kan worden ingesteld om overeen te komen met de lensbrandpuntsafstand van 28 mm tot 105 mm.

Druk in de handmatige zoommodus op de knop <ZOOM>.

• Draai aan de selectieknop om de flitsdekking te wijzigen.
• Als < > wordt weergegeven, wordt de flitsdekking automatisch ingesteld.

Als u de flitsdekking handmatig instelt, zorg er dan voor dat deze de lensbrandpuntsafstand dekt, zodat de foto geen donkere periferie heeft.

Waarschuwing batterij bijna leeg

Als het batterijvermogen laag is, verschijnt <> en knippert op het LCD-paneel. Vervang de batterij onmiddellijk.

C.Fn: Aangepaste functies instellen

De volgende tabel geeft een overzicht van de beschikbare en niet-beschikbare aangepaste functies van deze flitser.

C.Fn Aangepaste functies
Aangepaste functietekens	Functie	Instelling nr.	Instellingen & beschrijving
m/ft	Afstandsindicator	m	m
		ft	feet
AF	AF-hulplicht	ON	ON
		OFF	OFF
STBY	Automatische slaapstand	ON	ON
		OFF	OFF
Sv STBY	Slave auto power off timer	60min	60min
		30min	30min
SCAN	Scan de reserve channel	OFF	OFF Begin met het zoeken naar de reserve
		START	Begin met het zoeken naar het reservekanaal Kies kanalen
CH	Kanaal instellen	01-32	Kies kanalen van 01-32
ID	Draadloze ID	OFF	Off
		01-99	Kies een willekeurig cijfer van 01-99
BEEP	Beeper	ON	ON
		OFF	OFF
LIGHT	Tijd achtergrondverlichting	12sec	Uit in 12 sec.
		OFF	Altijd uit
		ON	Altijd aan
LCD	LCD-contrastverhouding	-3~+3	7 niveaus

1. Druk op de knop <MENU> totdat het C.Fn-menu wordt weergegeven. De "Ver x.x" in de rechterbovenhoek verwijst naar de softwareversie.
2. Selecteer het nummer van de aangepaste functie.
   • Draai aan de selectieknop om het nummer van de aangepaste functie te selecteren.
3. Wijzig de instelling.
   • Druk op de Set (Instellen)-knop en het instellingsnummer knippert.
   • Draai aan de selectieknop om het gewenste nummer in te stellen. Door op de Set (Instellen)-knop te drukken, worden de instellingen bevestigd.
   • Nadat u de aangepaste functie hebt ingesteld en op de knop <MENU> hebt gedrukt, is de camera klaar om foto's te maken.
4. In de C.Fn-standen houdt u de "Clear" (Wissen)-knop 2 seconden lang ingedrukt totdat "OK" op het paneel wordt weergegeven. Dit betekent dat de waarden in C.Fn kunnen worden gereset.

Beveiligingsfunctie

1. Bescherming tegen oververhitting

• Om oververhitting en aantasting van de flitskop te voorkomen, mag u niet meer dan 30 keer continu snel achter elkaar flitsen op 1/1 volledig vermogen. Neem na 30 keer continu flitsen een rusttijd van minstens 10 minuten.
• Als u meer dan 30 keer continu flitst en vervolgens met korte tussenpozen meer flitsen activeert, kan de interne beveiligingsfunctie tegen oververhitting worden geactiveerd en de recycletijd langer dan 10 seconden maken. Als dit gebeurt, neem dan een rusttijd van ongeveer 10 minuten, waarna de flitser weer normaal zal werken.
• Wanneer de beveiliging tegen oververhitting wordt gestart, wordt weergegeven op het LCD-scherm.

Aantal flitsen dat de beveiliging tegen oververhitting activeert

Vermogen Output Niveau	Aantal van Flashes
1/1	30
1/2 +0.7	40
1/2 +0.3	50
1/2	60
1/4(+0.3,+0.7)	100
1/8(+0.3,+0.7)	200
1/16(+0.3,+0.7)	300
1/32(+0.3,+0.7)	500
1/64(+0.3,+0.7)	1000
1/128(+0.3,+0.7)
1/256(+0.3,+0.7)

Aantal flitsen dat de bescherming tegen oververhitting activeert in high-speed sync triggering modus:

Vermogen Output	Keer
1/1	15
1/2(+0.3,+0.7)	20
1/4(+0.3,+0.7)	30
1/8(+0.3,+0.7)
1/16(+0.3,+0.7)	40
1/32(+0.3,+0.7)
1/64(+0.3,+0.7)	50
1/128(+0.3,+0.7)
1/256(+0.3,+0.7)

1. Andere beschermingen

Het systeem biedt realtime bescherming om het apparaat en uw veiligheid te waarborgen. De volgende lijst bevat prompts ter referentie:

Prompts op LCD Panel	Betekenis
E1	Er treedt een fout op in het recyclingsysteem, waardoor de flitser niet kan worden geactiveerd. Start de flitser opnieuw op. Als het probleem zich blijft voordoen, stuur dit product dan naar een onderhoudscentrum.
E2	Het systeem wordt overmatig heet. Neem een rusttijd van 10 minuten.
E3	De spanning op twee stopcontacten van de flitsbuis is te hoog. Stuur dit product dan naar een onderhoudscentrum.
E9	Er zijn enkele fouten opgetreden tijdens het upgraden. Gebruik de juiste methode voor het upgraden van de firmware.

Technische gegevens

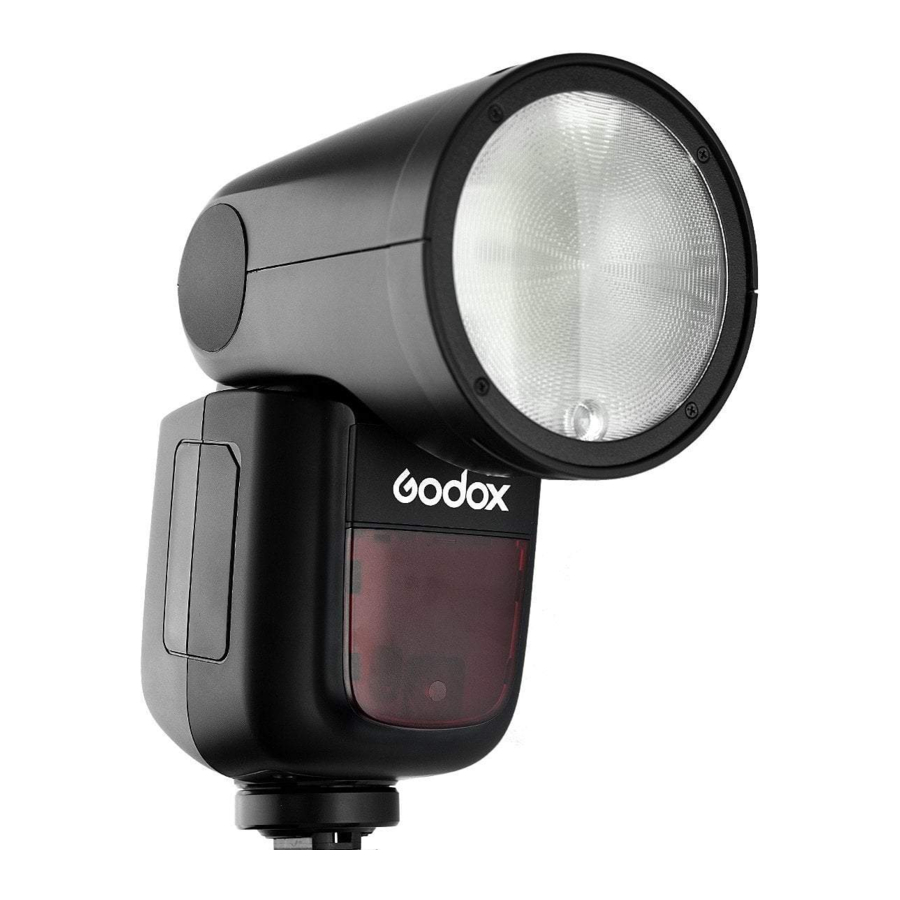

Model V1N
Compatibele camera's	Nikon-camera's (i-TTL-autoflits)
Vermogen (1/1 output)	76Ws
Flitsdekking	28 tot 105 mm
	Automatische zoom (flitsdekking automatisch ingesteld om overeen te komen met de brandpuntsafstand van de lens en de beeldgrootte) Handmatige zoom Draaibare/kantelbare flitskop (indirect flitsen): 0 tot 330° horizontaal en -7° tot 120° verticaal
Flitsduur	1/300 tot 1/20000 seconde
Belichtingsregeling
Belichtingsregelsysteem	i-TTL-autoflits en handmatige flits
Flitsbelichtingscompensatie (FEC)	Handmatig. FEB: ±3 stops in stappen van 1/3 stop (handmatige FEC en FEB kunnen worden gecombineerd.)
Synchronisatiemodus	Hogesnelheidssynchronisatie (tot 1/8000 seconde), synchronisatie op het eerste gordijn en synchronisatie op het tweede gordijn
Multiflits	Voorzien (tot 90 keer, 100 Hz)
Draadloze flits
Draadloze flitsfunctie	Master, Slave, Uit
Mastergroepen	M,A,B,C
Bestuurbare slavegroepen	A, B, C, D, E (D/E-groep kan worden bestuurd door X series-flitstrigger)
Zendbereik (ong.)	100 m
Kanalen	32 (1~32)
ID	01~99
Modelleerflits	Geactiveerd met de scherptedieptevoorbeeldknop van de camera
Hulpstraal voor automatische scherpstelling
Effectief bereik (ong.)	Midden: 0,6~10 m / 2,0~32,8 feet
	Periferie: 0,6~5 m / 2,0~16,4 feet 2W
LED-modelleerlamp
Kleurtemperatuur	3300K±200K
Vermogen	2W
Stroomvoorziening
Stroombron	7,2V/2600mAh Li-ionbatterij
Recycletijd	Ongeveer 1,5 seconde. De groene led-indicator licht op wanneer de flitser gereed is.
Flitsen op vol vermogen	Ongeveer 480
Energiebesparing	Schakelt automatisch uit na ongeveer 90 seconden inactiviteit. (60 minuten indien ingesteld als slave)
Synchronisatie-triggermodus	Hotshoe, 2,5 mm-synchronisatiekabel
Kleurtemperatuur	5600±200k
Afmetingen B x H x D
BxHxD	76*93*197mm
Gewicht zonder batterij	420g
Gewicht met batterij	530g
2.4G Draadloos frequentiebereik	2413.0MHz-2464.5MHz
Max. Zendvermogen van 2.4G Draadloos	5dbm

Probleemoplossing

Raadpleeg deze handleiding voor probleemoplossing als er een probleem is.

De cameraflitser werkt niet.

• De cameraflitser is niet goed aan de camera bevestigd.

→Bevestig de montagevoet van de camera stevig aan de camera.

• De elektrische contacten van de cameraflitser en camera zijn vuil.

→Reinig de contacten.

De stroom schakelt zichzelf uit.

• Na 90 seconden inactiviteit werd de automatische uitschakeling van de stroom van kracht als de flitser als master is ingesteld.

→Druk de sluiterknop half in of druk op een willekeurige flitsknop om de flitser te activeren.

• Na 60 minuten (of 30 minuten) inactiviteit gaat de flitser in de slaapstand als deze als slave is ingesteld.

→Druk op een willekeurige flitsknop om de flitser te activeren.

Automatische zoom werkt niet.

• De cameraflitser is niet goed aan de camera bevestigd.

→Bevestig de montagevoet van de cameraflitser aan de camera.

De flitsbelichting is onderbelicht of overbelicht.

• U hebt hogesnelheidssynchronisatie gebruikt.

→Bij hogesnelheidssynchronisatie is het effectieve flitsbereik korter.

Zorg ervoor dat het onderwerp zich binnen het weergegeven effectieve flitsbereik bevindt.

• U hebt de handmatige flitsmodus gebruikt.

→Stel de flitsmodus in op i-TTL of wijzig de flitssterkte.

Foto's hebben donkere hoeken of slechts delen van het beoogde onderwerp zijn verlicht.

• De brandpuntsafstand van de lens overschrijdt de flitsdekking.

→Controleer de flitsdekking die u hebt ingesteld. Deze flitser heeft een flitsdekking tussen 28 en 105 mm, wat geschikt is voor camera's van gemiddeld formaat.

Firmware-upgrade

• De USB-poort is een Type-C USB-aansluiting. Een Type-C USB-verbindingslijn is van toepassing.
• Aangezien de firmware-upgrade de ondersteuning van Godox G3-software vereist, dient u de "Godox G3-firmware-upgradesoftware" te downloaden en te installeren voordat u de upgrade uitvoert. Kies vervolgens het gerelateerde firmwarebestand.
• Aangezien het product een firmware-upgrade moet uitvoeren, raadpleegt u de handleiding van de nieuwste elektrische versie als definitief.

Compatibele cameramodellen

Deze flitser kan worden gebruikt op de volgende Nikon series cameramodellen:

Deze tabel bevat alleen de geteste cameramodellen, niet alle camera's uit de Nikon-serie. Voor de compatibiliteit van andere cameramodellen wordt een zelftest aanbevolen. Het recht om deze tabel te wijzigen wordt voorbehouden.

Onderhoud

• Schakel het apparaat onmiddellijk uit als er een abnormale werking wordt geconstateerd.
• Vermijd plotselinge schokken en het product moet regelmatig worden ontstoft.
• Het is normaal dat de flitsbuis warm aanvoelt tijdens gebruik. Vermijd onnodige continue flitsen.
• Het onderhoud van de flitser moet worden uitgevoerd door onze geautoriseerde onderhoudsafdeling die originele accessoires kan leveren.
• Dit product, met uitzondering van verbruiksartikelen zoals een flitsbuis, wordt ondersteund met een garantie van één jaar.
• Niet-geautoriseerde service maakt de garantie ongeldig.
• Als het product defecten vertoont of nat is geworden, gebruik het dan niet totdat het is gerepareerd door professionals.
• Wijzigingen die in de specificaties of ontwerpen zijn aangebracht, worden mogelijk niet in deze handleiding weergegeven.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Godox V1N Round Head Camera Flash for Nikon handleiding

Beschikbare talen
