Godox V1F - TTL Li-ion Round Head Camera Flash Handleiding

Voorwoord

Hartelijk dank voor de aankoop van dit product.

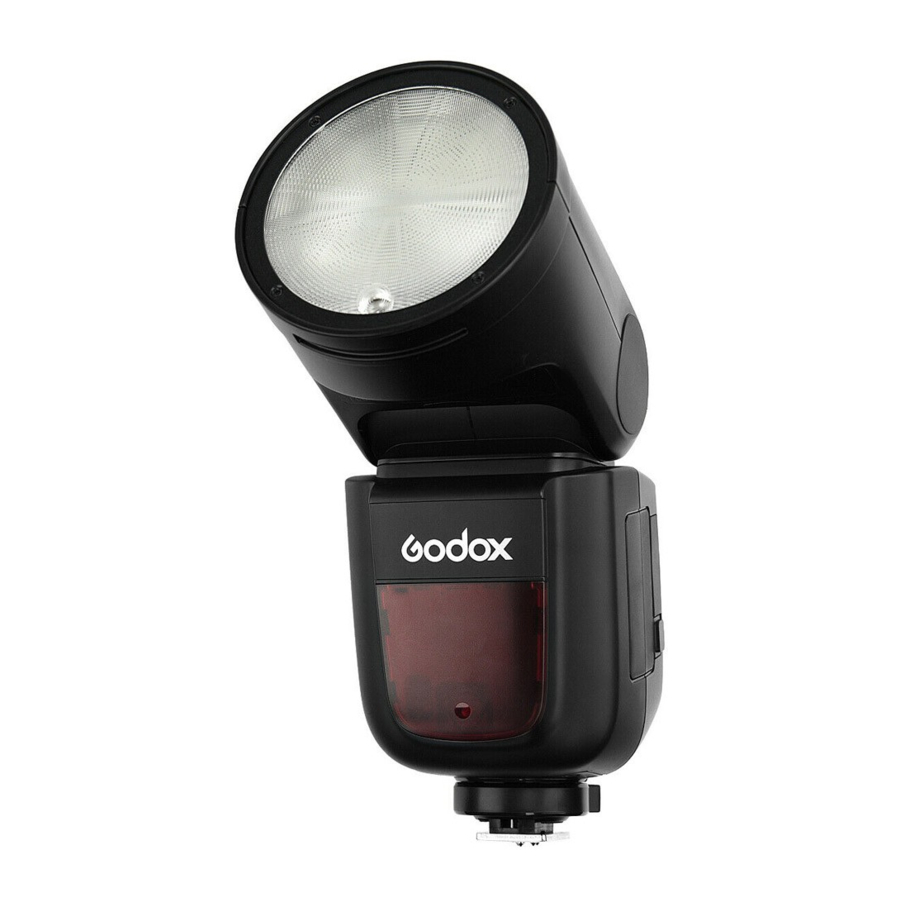

Deze V1F-cameraflitser is geschikt voor camera's uit de FUJIFILM-serie en is compatibel met TTL-autoflits. Met deze TTL-compatibele flitser wordt uw fotograferen eenvoudiger. U kunt eenvoudig een correcte flitsbelichting bereiken, zelfs in complexe omgevingen met veranderend licht. Deze cameraflitser heeft de volgende kenmerken:

• Met ronde flitskop om zachte, gelijkmatige en creatievere lichteffecten te bereiken. Hij heeft een LED-modelleerlamp van 2 W, die los van de camera kan worden gebruikt.
• 76 Ws vermogen bij de maximale stap. 81 stappen van 1/1 tot 1/128.
• Pro 2600mAh Li-ion batterij - 6 max. 1,5s recycle - 480 flitsen op vol vermogen.
• Volledige ondersteuning voor FUJIFILM TTL-cameraflits. Bruikbaar als Master- of Slave-eenheid in een draadloze flitsgroep.
• Gebruik een dot-matrix LCD-scherm voor duidelijke en gemakkelijke bediening.
• Met ingebouwd draadloos 2,4 GHz afstandsbedieningssysteem ter ondersteuning van zenden en ontvangen.
• Biedt meerdere functies, waaronder HSS (tot 1/8000s), FEC, FEB, enz.
• Stabiele consistentie en kleurtemperatuur met goede, gelijkmatige belichting.
• Ondersteuning met firmware-upgrade.

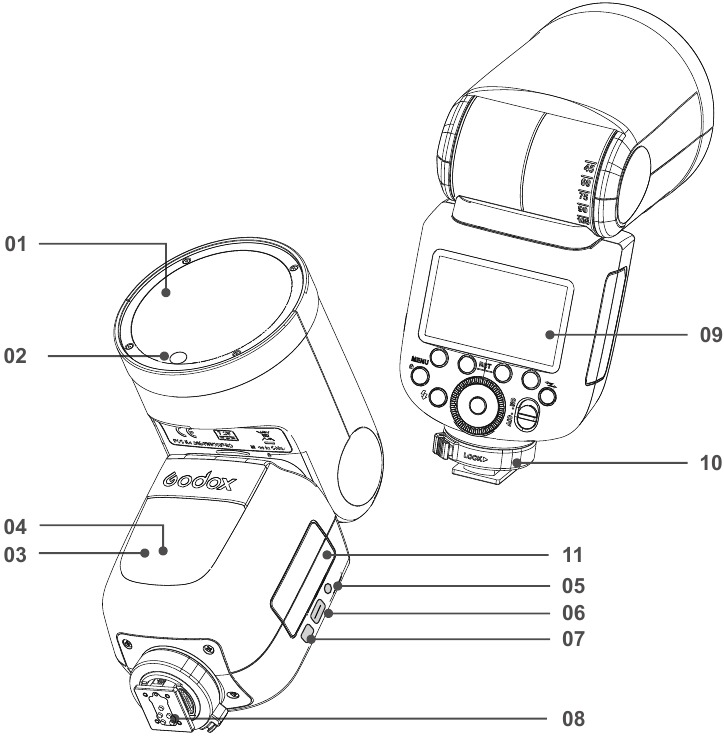

Namen van onderdelen

Behuizing

1. Flitskop
2. LED-modelleerlamp (01~10)
3. Draadloze sensor
4. Focus Assist Beam
5. Sync-snoeraansluiting
6. Type-C USB-poort
7. Knop voor batterij verwijderen
8. Hotshoe
9. LCD-scherm
10. Hotshoe-bevestigingsgesp
11. Lithiumbatterij

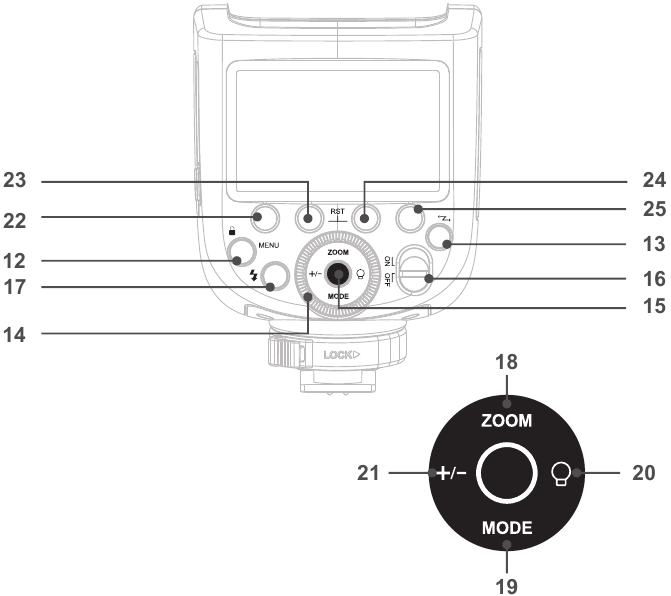

Bedieningspaneel

12. <MENU> Flitsmenu
    Knop/Vergrendelingsknop
13. < >Draadloze selectieknop
14. Selecteerknop
15. Set-knop
16. AAN/UIT-schakelaar
17. < > Testknop / Flits gereed-indicator
18. <ZOOM> Instelling focuslengte
19. <MODE> Modusselectieknop
20. < >Instelling modelleerlamp
21. <+/->Vermogen
22. Functieknop 1
23. Functieknop 2
24. Functieknop 3
25. Functieknop 4

LCD-scherm

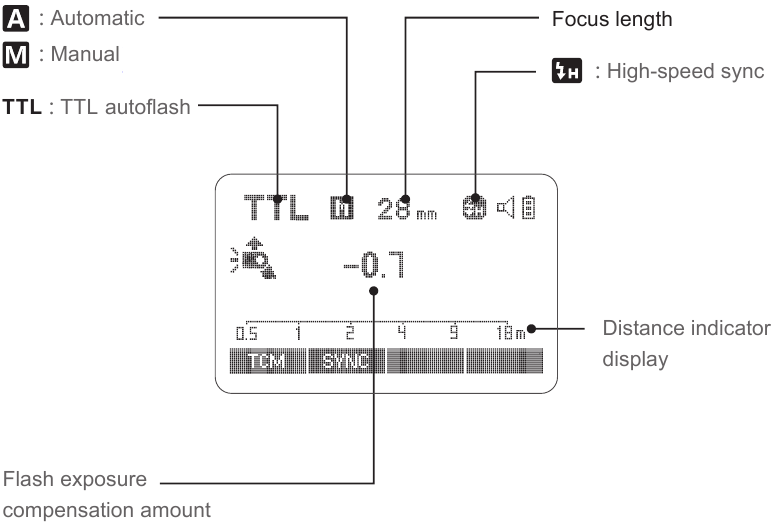

TTL-autoflits

Zoom : zoomweergave

• Het display toont alleen de momenteel toegepaste instellingen.
• De functies die boven de functieknopen 1 tot 4 worden weergegeven, zoals en < M/A/B/C/D> veranderen afhankelijk van de status van de instellingen.
• Wanneer een knop of draaiknop wordt bediend, wordt het LCD-scherm verlicht.

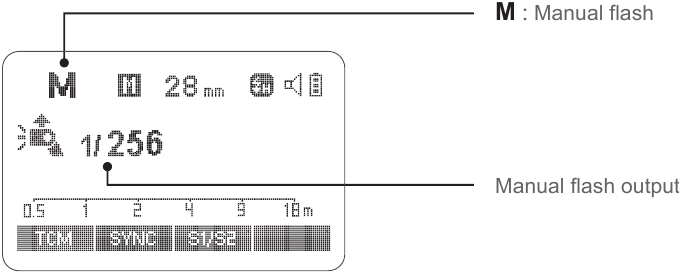

M Handmatige flits

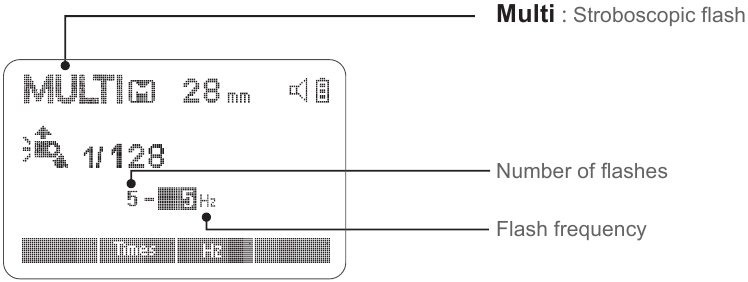

Multiflits

Fotograferen met radiozender

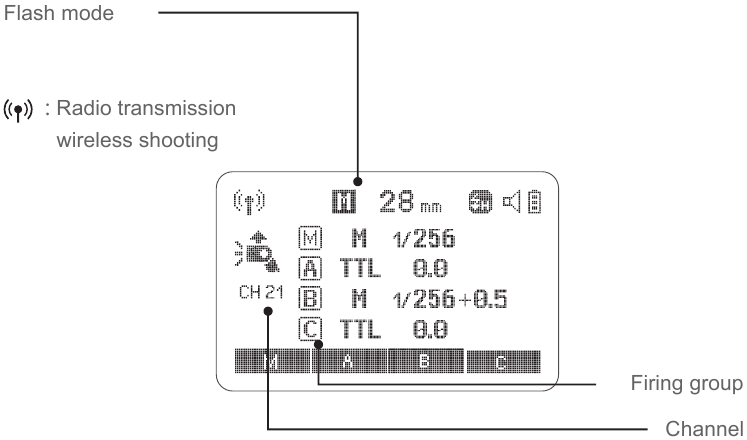

• Master-eenheid

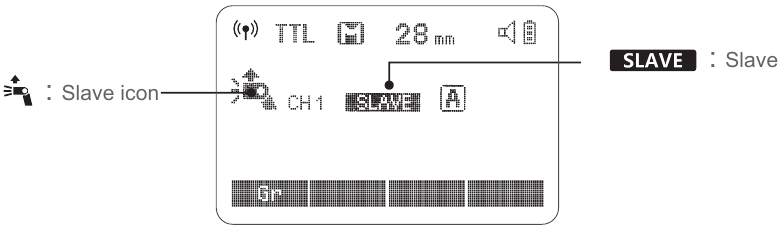

• Slave-eenheid

LCD-scherm in drie modi

• Bevestigd aan de Camera

• 2.4G-radiozender: Als Master-eenheid

• 2.4G-radiozender: Als Slave-eenheid

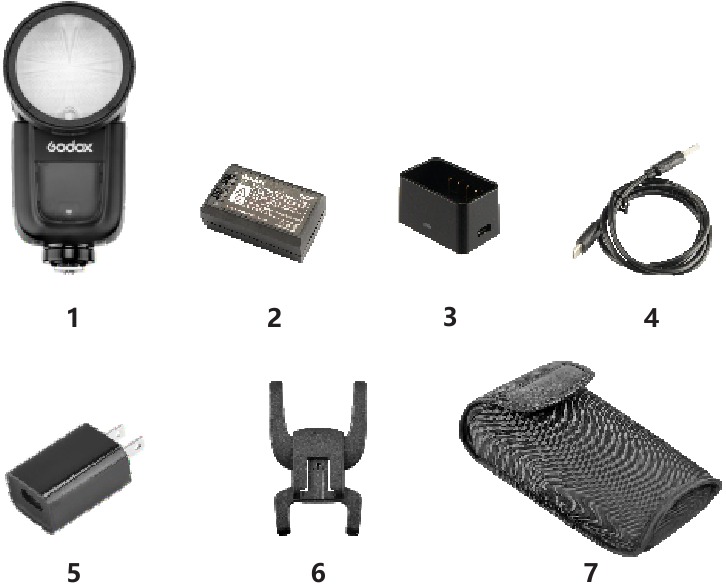

Wat zit er in de doos van de V1F-kit?

1. Flitser
2. Lithiumbatterij
3. USB-batterijlader
4. USB-kabel
5. Oplader
6. Mini-standaard
7. Beschermhoes
8. Handleiding

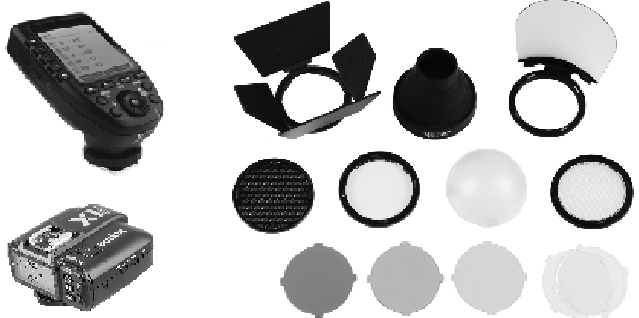

Apart verkrijgbare accessoires

Het product kan worden gebruikt in combinatie met de volgende accessoires die afzonderlijk worden verkocht, om de beste fotografische effecten te bereiken:
XProF & X1TTL draadloze flitstrigger, AK-R1 accessoirekit voor ronde flitskop, enz.

Batterij

Functies

1. Deze flitser gebruikt een Li—ionbatterij die lang meegaat. De beschikbare laad- en ontlaadtijden zijn 500.
2. Hij is betrouwbaar veilig. Het interne circuit is beschermd tegen overladen, overontladen, overstroom en kortsluiting.
3. Het duurt slechts 3,5 uur om de batterij volledig op te laden met behulp van de standaard batterijlader.

Waarschuwingen

1. Geen kortsluiting veroorzaken.
2. Niet blootstellen aan regen en niet in water dompelen. Deze batterij is niet waterdicht.
3. Buiten bereik van kinderen houden.
4. Niet langer dan 24 uur continu opladen.
5. Bewaren op droge, koele en geventileerde plaatsen
6. Niet opzij leggen of in brand steken.
7. Lege batterijen moeten worden afgevoerd volgens de plaatselijke voorschriften.
8. Als de batterij langer dan 3 maanden niet is gebruikt, laad hem dan volledig op.

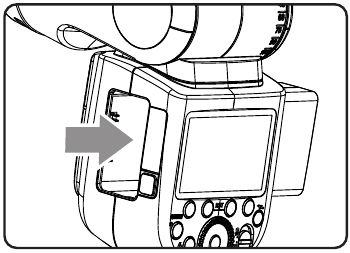

De batterij plaatsen en verwijderen

1. Om de batterij te verwijderen, houdt u de knop voor het verwijderen van de batterij ingedrukt en duwt u de batterij omlaag om deze eruit te halen.

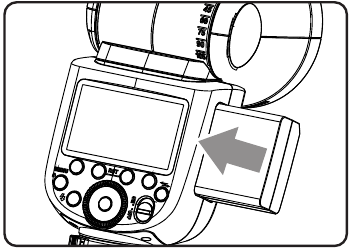

2. Volgens het driehoekige teken op de batterij, plaatst u deze in het compartiment totdat een witte knop de batterij vergrendelt met een klik.


Batterij-indicator

Zorg ervoor dat de batterij stevig in de flitser is geplaatst. Controleer de batterij-indicator op het LCD-scherm om het resterende batterijniveau te zien.

Batterij-indicator	Betekenis
3 raster	Vol
2 raster	Midden
1 raster	Laag
Leeg raster	Batterij is bijna leeg, laad hem op.
Knipperend	De batterij is bijna leeg. En de flitser wordt automatisch uitgeschakeld na 1 minuut. Opmerking: Laad de batterij zo snel mogelijk op (binnen 10 dagen). Daarna kan de batterij worden gebruikt of voor langere tijd worden bewaard.

LED-modelleerlamp

Druk op de knop Instelling modelleerlamp om de modelleerlamp in te stellen. Druk kort op de Set-knop om de modelleerlamp in of uit te schakelen. Wanneer u de modelleerlamp inschakelt, draait u aan de selectieknop om de helderheid in te stellen.
Er zijn 10 niveaus (01~10) om uit te kiezen.

Bevestigen aan een camera

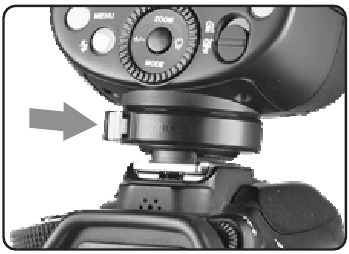

1. Bevestig de cameraflitser.
   • Draai de hotshoe-bevestigingsgesp naar links en plaats de cameraflitser in de hotshoe van de camera.

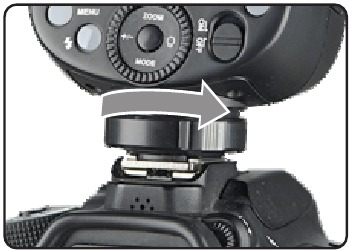

2. Zet de cameraflitser vast.
   • Draai de hotshoe-bevestigingsgesp naar rechts totdat deze vergrendelt.

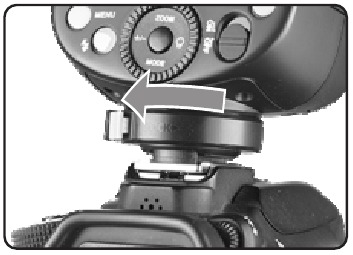

3. Maak de cameraflitser los.
   • Druk op de knop en draai de hotshoe-bevestigingsgesp naar links totdat deze is losgemaakt.


Energiebeheer

Gebruik de AAN/UIT-schakelaar om de flitser in of uit te schakelen. Schakel hem uit als hij langere tijd niet wordt gebruikt. Als u hem instelt als masterflitser, wordt de stroom automatisch uitgeschakeld na een bepaalde periode (ongeveer 90 seconden) van inactiviteit. Door de camerasluiter half in te drukken of op een willekeurige flitsknop te drukken, wordt de flitser geactiveerd. Als u hem instelt als slaveflitser, gaat hij in de slaapstand na een bepaalde periode (instelbaar, standaard 60 minuten) van inactiviteit. Door op een willekeurige flitsknop te drukken, wordt hij geactiveerd.

Het wordt aanbevolen om de functie Automatisch uitschakelen uit te schakelen wanneer de flitser los van de camera wordt gebruikt. (C.Fn-STBY)

De timer voor automatisch uitschakelen van de slave is standaard ingesteld op 60 minuten. Een andere optie "30 minuten" (30 minuten) is beschikbaar. (C.Fn- Sv STBY)

Flitsmodus - TTL Autoflash

Deze flitser heeft drie flitsmodi: TTL, Handmatig (M) en Multi (Stroboscopisch). In de TTL-modus werken de camera en de flitser samen om de juiste belichting voor het onderwerp en de achtergrond te berekenen. In deze modus zijn meerdere TTL-functies beschikbaar: FEC, HSS, synchronisatie op het tweede gordijn, modelleringsflitser, bediening via het menuscherm van de camera.

* Druk op de knop < MODE > Modusselectie en de drie flitsmodi worden één voor één op het LCD-scherm weergegeven bij elke druk op de knop.

TTL-modus

Druk op de knop < MODE > Modusselectie om de TTL-modus te openen. Het LCD-scherm wordt weergegeven.

• Druk de ontspanknop van de camera half in om scherp te stellen. Het diafragma en het effectieve flitsbereik worden in de zoeker weergegeven.
• Wanneer de ontspanknop volledig is ingedrukt, zal de flitser een pre-flash afgeven die de camera zal gebruiken om de belichting en de flitseroutput te berekenen vlak voordat de foto wordt genomen.

FEC: Flitsbelichtingscompensatie

Met de FEC-functie kan deze flitser worden aangepast van -3 tot +3 in stappen van 1/3. Dit is handig in situaties waarin kleine aanpassingen aan het TTL-systeem nodig zijn op basis van de omgeving.

FEC instellen:

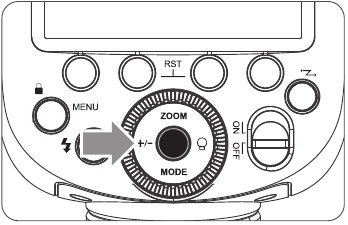

1. Druk op Function Button 2 Druk op de knop <+/->. Het pictogram < > en de hoeveelheid flitsbelichtingscompensatie worden gemarkeerd op het LCD-scherm.

2. Stel de hoeveelheid flitsbelichtingscompensatie in.

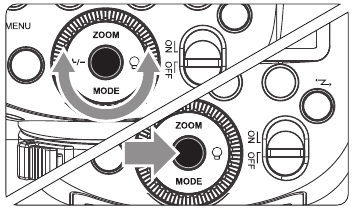

   • Draai aan de selectiewiel om de hoeveelheid in te stellen.
   • "0.3" betekent een stap van 1/3, "0.7" betekent een stap van 2/3.
   • Om de flitsbelichtingscompensatie te annuleren, stelt u de hoeveelheid in op "+0".

3. Druk nogmaals op de knop Set om de instelling te bevestigen.

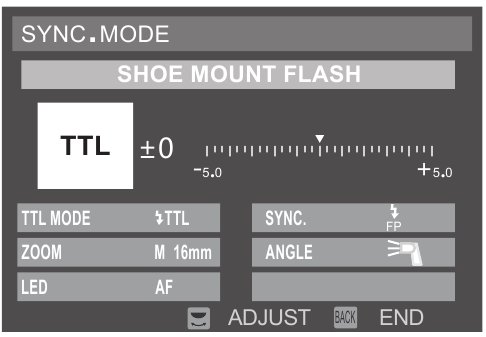

Hogesnelheidssynchronisatie

Hogesnelheidssynchronisatie (Hss-flitser) zorgt ervoor dat de flitser synchroniseert met alle sluitertijden van de camera. Dit is handig wanneer u diafragmavoorkeuze wilt gebruiken voor invulflitsportretten.

• De flitser instellen op de modus Hogesnelheidssynchronisatie wanneer deze op de camera is bevestigd:
  Gebruik de Flash Setting > Flash Light Function Setting in het opnamemenu van de camera om de instellingen van het flitslicht aan te passen. Raadpleeg de instructiehandleiding van de camera voor meer details.


• Wanneer u FP kiest in de "SYNC"-instelling, betekent dit dat de functie hogesnelheidssynchronisatie is ingeschakeld.

• Bij hogesnelheidssynchronisatie geldt: hoe sneller de sluitertijd, hoe korter het effectieve flitsbereik.
• De multi-flitsmodus kan niet worden ingesteld in de hogesnelheidssynchronisatiemodus.
• De oververhittingsbeveiliging kan worden geactiveerd na 15 opeenvolgende hogesnelheidssynchronisatieflitsen.

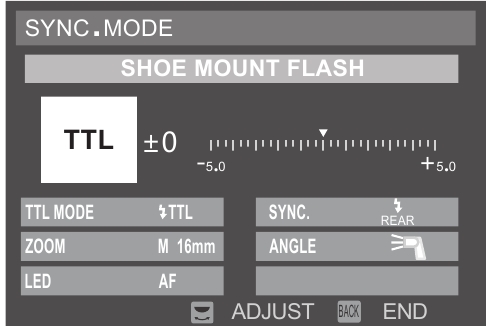

Synchronisatie op het tweede gordijn

Met een trage sluitertijd kunt u een lichtspoor creëren dat het onderwerp volgt. De flitser gaat af vlak voordat de sluiter sluit.

• Synchronisatie op het tweede gordijn instellen:
  Gebruik de Flash Setting >Flash Light Function Setting in het opnamemenu van de camera om de instellingen van het flitslicht aan te passen. Raadpleeg de instructiehandleiding van de camera voor meer details.


Wanneer u REAR kiest in de "SYNC"-instelling, betekent dit dat de functie synchronisatie op het tweede gordijn is ingeschakeld.

M: Handmatige flitser

De flitseroutput is instelbaar van 1/1 volledig vermogen tot 1/256e vermogen in stappen van 1/10. Gebruik een handmatige flitsmeter om de vereiste flitseroutput te bepalen om een ​​correcte flitsbelichting te verkrijgen.

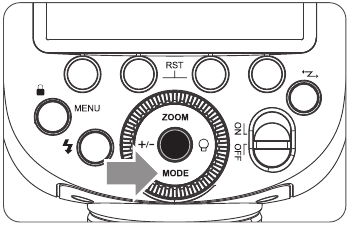

1. Druk op de knop < MODE > zodat < M > wordt weergegeven.

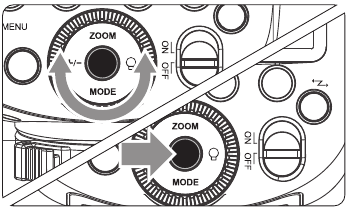

2. Druk op de knop <+/-> en draai aan de selectiewiel om een ​​gewenste flitseroutput te kiezen.

3. Druk nogmaals op de knop Set om de instelling te bevestigen.


Optic S1 secundaire eenheid instellen

In de handmatige flitsmodus M drukt u op de knop <S1/S2> zodat deze flitser kan functioneren als een optische S1 secundaire flitser met optische sensor. Met deze functie zal de flitser synchroon afgaan wanneer de hoofdflitser afgaat, hetzelfde effect als bij het gebruik van radiotransmitters. Dit helpt bij het creëren van meerdere lichteffecten.

Optic S2 secundaire eenheid instellen

Druk op de knop <S1/S2> zodat deze flitser ook kan functioneren als een optische S2 secundaire flitser met optische sensor in de handmatige flitsmodus M. Dit is handig wanneer camera's een pre-flashfunctie hebben. Met deze functie negeert de flitser een enkele "pre-flash" van de hoofdflitser en zal deze alleen afgaan als reactie op de tweede, daadwerkelijke flits van de hoofdeenheid.

S1- en S2-optische triggering is alleen beschikbaar in de handmatige flitsmodus M.

Multi: stroboscopische flitser

Met de stroboscopische flitser wordt een snelle reeks flitsen afgegeven. Het kan worden gebruikt om meerdere afbeeldingen van een bewegend onderwerp in één foto vast te leggen.
U kunt de vuurfrequentie (aantal flitsen per seconde, uitgedrukt in Hz), het aantal flitsen en de flitseroutput instellen.

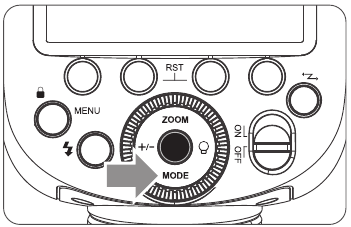

1. Druk op de knop <MODE> zodat < > wordt weergegeven.

2. Stel de flitsfrequentie en het aantal flitsen in.
   • Druk op de functieknop 2 <Times> om het aantal flitsen te selecteren. Draai aan de selectiewiel om het nummer in te stellen.
   • Druk op de functieknop 3 <Hz> om de flitsfrequentie te selecteren. Draai aan de selectiewiel om het nummer in te stellen.

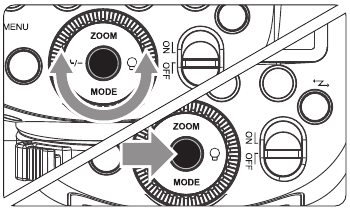

3. Draai aan de selectiewiel om een ​​gewenste flitseroutput te kiezen.
   • Nadat u de instelling hebt voltooid, drukt u op de knop Set en alle instellingen worden weergegeven.


De sluitertijd berekenen
Tijdens een stroboscopische flitser blijft de sluiter open totdat het vuren stopt. Gebruik de onderstaande formule om de sluitertijd te berekenen en stel deze in met de camera.

Aantal flitsen / flitsfrequentie = sluitertijd
Als het aantal flitsen bijvoorbeeld 10 is en de vuurfrequentie 5 Hz, moet de sluitertijd minimaal 2 seconden zijn.

Om oververhitting en aantasting van de flitskop te voorkomen, mag u de stroboscopische flitser niet meer dan 10 keer achter elkaar gebruiken. Laat de cameraflitser na 10 keer minimaal 15 minuten rusten. Als u de stroboscopische flitser meer dan 10 keer achter elkaar probeert te gebruiken, kan het vuren automatisch stoppen om de flitskop te beschermen. Laat de cameraflitser in dat geval minimaal 15 minuten rusten.

• De stroboscopische flitser is het meest effectief bij een sterk reflecterend onderwerp tegen een donkere achtergrond.
• Het gebruik van een statief en een afstandsbediening wordt aanbevolen.
• Een flitseroutput van 1/1 en 1/2 kan niet worden ingesteld voor stroboscopische flitser.
• De stroboscopische flitser kan worden gebruikt met "buLb".
• Als het aantal flitsen wordt weergegeven als "--", gaat het vuren door totdat de sluiter sluit of de batterij leeg is. Het aantal flitsen is beperkt zoals weergegeven in de volgende tabel.

Maximaal aantal stroboscopische flitsen

Tab.1

Flitser out ut / Hz	1	2	3	4	5	6-7	8-9
1/4	8	6	4	3	3	2	2
1/8	14	14	12	10	8	6	5
1/16	30	30	30	20	20	20	10
1/32	60	60	60	50	50	40	30
1/64	90	90	90	80	80	70	60
1/128	90	90	90	90	90	90	80
1 /256	90	90	90	90	90	90	80

Tab.2

Flitseroutput / Hz	10	20-50	60-100
1/4	2	2	2
1/8	4	4	4
1/16	8	8	8
1/32	20	16	12
1/64	50	30	20
1/128	70	40	40
1/256	70	40	40

Draadloos flitsen: Radio (2.4G) transmissie

• De V1F die op de camera is bevestigd, wordt de masterunit genoemd, en een V1F die draadloos wordt aangestuurd, wordt de slaveunit genoemd.
• U kunt de V1F die als slaveunit is ingesteld ook draadloos aansturen met de zender X1T-F of XProF (apart verkrijgbaar). Zie de instructies van de zender voor meer informatie over het instellen van de functies van de masterunit.

Door een flitser (master/slave) met een draadloze radio transmissie opnamefunctie te gebruiken, kunt u gemakkelijk opnamen maken met geavanceerde draadloze meerdere flitsbelichting, op dezelfde manier als bij TTL-autoflitsopnamen. De basis relatieve positie en het werkbereik worden weergegeven in de afbeelding. U kunt vervolgens draadloze TTL-autoflitsopnamen maken door de masterunit in te stellen op <TTL>.

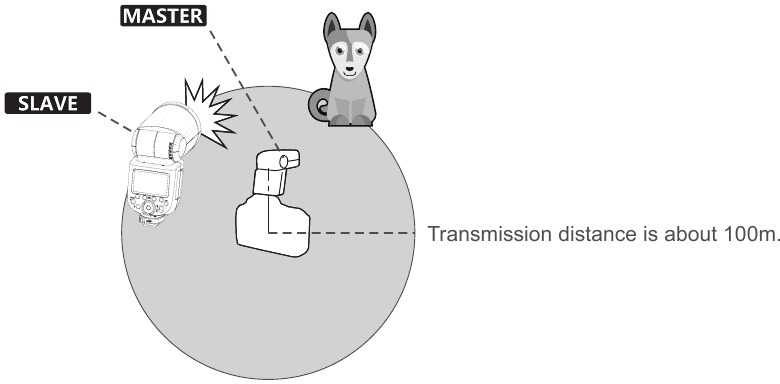

Positionering en werkbereik (Voorbeeld van draadloos flitsen)

• Autoflitsopnamen met één slaveunit

• Gebruik de meegeleverde nnini-standaard om de slaveunit te positioneren.
• Voer voor het opnemen een testflits en een testopname uit.
• De transmissieafstand kan korter zijn, afhankelijk van de omstandigheden, zoals de positionering van slaveunits, de omgeving en de omstandigheden.

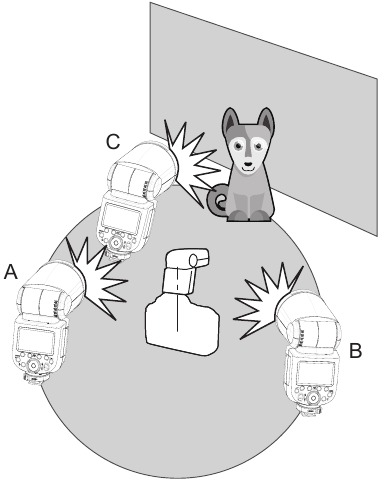

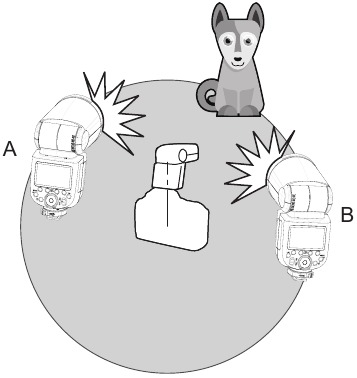

Draadloos flitsen met meerdere flitsers

U kunt de slaveunits in twee of drie groepen verdelen en TTL-autoflits uitvoeren terwijl u de flitsverhouding (factor) wijzigt. Daarnaast kunt u voor elke vuurgroep een andere flitsmodus instellen en opnemen, voor maximaal 4 groepen.

• Automatisch opnemen met twee slavegroepen


• Automatisch opnemen met drie slavegroepen


Draadloze instellingen

U kunt schakelen tussen normale flits en draadloze flits. Zorg ervoor dat u voor normale flitsopnamen de draadloze instelling op OFF (uit) zet.

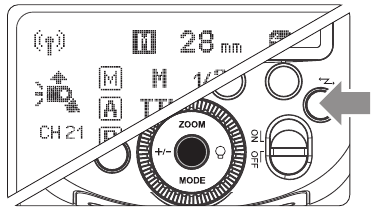

Masterunit-instelling

Druk op de < > knop zodat < > wordt weergegeven op het LCD-scherm.

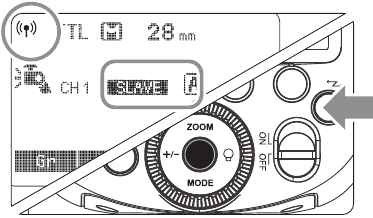

Slaveunit-instelling

Druk op de < > knop zodat < > of < > worden weergegeven op het LCD-scherm.

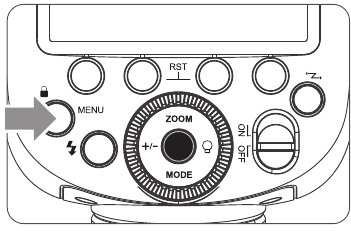

Groepsmodus selectie

1. De functieknop 1/2/3/4 kan de groep M/A/B/C aansturen. Kort indrukken van de functieknop kan TTL/M/OFF selecteren. Kies een van deze opties als de flitsmodus van de masterunit.

2. Druk op de knop <MODE> om over te schakelen naar de Multi-modus.


Het communicatiekanaal instellen

Als er andere draadloze flitssystemen in de buurt zijn, kunt u de kanaal-ID's wijzigen om signaalinterferentie te voorkomen. De kanaal-ID's van de masterunit en de slaveunit(s) moeten hetzelfde zijn ingesteld.

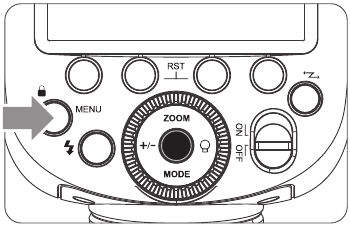

1. Druk op de knop <MENU> om naar de C.Fn CH-instelling te gaan.

2. Draai in C.Fn CH aan de selectieknop om de kanaal-ID te kiezen van 1 tot 32.

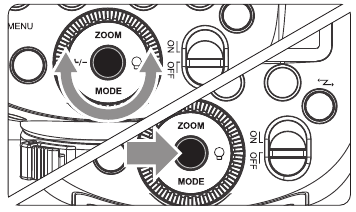

3. Druk op de Set Button (instelknop) om te bevestigen.


Draadloze ID-instellingen

Wijzig de draadloze kanalen en de draadloze ID om interferentie te voorkomen, want deze kan alleen worden geactiveerd nadat de draadloze ID's en kanalen van de masterunit en de slaveunit op hetzelfde zijn ingesteld. Druk op de knop <MENU> om naar C.Fn ID te gaan. Druk op de Set Button (instelknop) om OFF-kanaaluitbreiding uitschakeling te kiezen en kies een willekeurig cijfer van 01 tot 99.

Scan het reservekanaal

Om de interferentie van het gebruik van hetzelfde kanaal door anderen te voorkomen, kan deze functie worden gebruikt: ga naar de C.Fn-instellingen en zoek de SCAN-optie. Wanneer u deze op START instelt, wordt deze gescand van 1% tot 100%. En de 8 reservekanalen worden weergegeven nadat de scan is voltooid.

TTL: Volautomatisch draadloos flitsen

Automatisch draadloos flitsen gebruiken met één slaveunit

1. Masterunit-instelling
   • Bevestig een V1F-cameraflitser op de camera en stel deze in als de masterunit.
   • M/A/B/C kan afzonderlijk worden ingesteld op TTL.

2. Slaveunit-instelling
   • Stel de andere cameraflitser in als de draadloze slaveunit.


3. Controleer het communicatiekanaal.
   • Als de masterunit en de slaveunit(s) op een ander kanaal zijn ingesteld, stelt u ze in op hetzelfde kanaal.
4. Positioneer de camera en flitsers.
   • Plaats de camera en flitsers zoals de afbeelding laat zien.
5. Controleer of de flitser klaar is.
   • Controleer of het gereed-lampje van de masterflitser brandt.
6. Controleer de werking van de flitser.
   • Druk op de Test Button (testknop) van de masterunit < >.
   • Vervolgens zal de slaveunit flitsen. Zo niet, pas dan de hoek van de slaveunit ten opzichte van de masterunit en de afstand tot de masterunit aan.

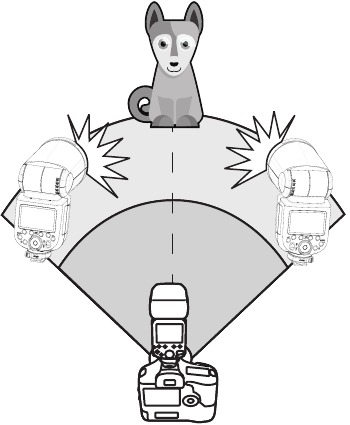

Automatisch draadloos flitsen gebruiken met meerdere slaveunits

Wanneer een sterkere flitsuitvoer of een gemakkelijkere belichtingsbewerking nodig is, verhoogt u het aantal slaveunits en stelt u dit in als één slaveunit. Om slaveunits toe te voegen, gebruikt u dezelfde stappen als bij het instellen van "automatisch draadloos flitsen met één slaveunit". Elke flitsgroep kan worden ingesteld (A/B/C/D/E).
Wanneer het aantal slaveunits is verhoogd en het flitsen van de masterunit AAN staat, wordt automatische besturing geïmplementeerd om alle groepen flitsers dezelfde flitsuitvoer te laten flitsen en ervoor te zorgen dat de totale flitsuitvoer tot de standaard belichting is.

• Als de automatische uitschakelfunctie van de slaveunit bruikbaar is, drukt u op de testknop van de masterunit om deze in te schakelen. Houd er rekening mee dat testflitsen niet beschikbaar is tijdens de reguliere meettijd van de camera.
• De effectieve tijd van automatische uitschakeling van de slave is veranderlijk. (C.Fn-Sv STBY)

Volautomatisch draadloos flitsen gebruiken
De FEC en andere instellingen die op de masterunit zijn ingesteld, worden ook automatisch op de slaveunit weergegeven. De slaveunit heeft geen enkele bewerking nodig. Gebruik de volgende instellingen om draadloze flitsers te maken volgens dezelfde methoden als bij normaal flitsen.

• Flitsbelichtingscompensatie ( )

Over de masterunit
Gebruik twee of meer masterunits. Door meerdere camera's voor te bereiden waaraan masterunits flitsers zijn bevestigd, kunnen camera's tijdens het opnemen worden verwisseld, terwijl dezelfde belichtingsbron (slaveunit) behouden blijft.

M: Draadloos flitsen met handmatige flits

Dit beschrijft draadloos (meerdere opnamen) met behulp van handmatige flits. U kunt opnamen maken met een andere flitsuitvoerinstelling voor elke slaveunit (vuurgroep). Stel alle parameters in op de masterunit.

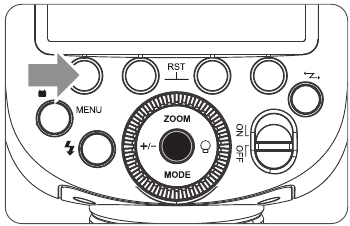

1. De flitsmodus instellen op <M>.

2. De flitsuitvoer instellen.1/2/3/4<M/A/B/C>
   • Druk op Function Button 3 (functieknop 3) < >. Draai aan de selectieknop om de flitsuitvoer van de groepen in te stellen. Druk op de Set Button (instelknop) om te bevestigen.

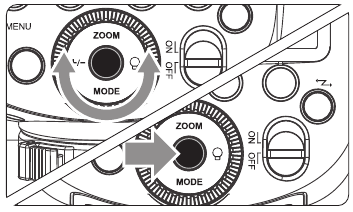

3. De foto maken.
   • Elke groep flitst met de ingestelde flitsverhouding.


De <M>-flitsmodus instellen
U kunt de slaveunit rechtstreeks bedienen om de handmatige flits of stroboscopische flits handmatig in te stellen.

1. De slaveunit instellen.

2. De flitsmodus instellen op <M>.
   • Druk op de knop <MODE> zodat <M> wordt weergegeven.
   • Stel de handmatige flitsuitvoer in.

Multi: Draadloos flitsen met handmatige flits

Stroboscopische flits <MULTI> instellen.

• Druk op de knop <MODE> zodat <MULTI> wordt weergegeven.
• De stroboscopische flits instellen.

Andere toepassingen

Synchronisatietriggering

De synchronisatiekabelingang is een Φ2,5 mm-stekker. Steek hier een triggerstekker in en de flitser wordt synchroon met de camerasluiter geactiveerd.

Hulpstraal voor automatische scherpstelling

In slecht verlichte omgevingen of omgevingen met weinig contrast, gaat de ingebouwde hulpstraal voor automatische scherpstelling automatisch branden om het scherpstellen te vergemakkelijken. De straal licht alleen op als automatisch scherpstellen moeilijk is en verdwijnt zodra de automatische scherpstelling correct is. Als u de hulpstraal voor automatische scherpstelling wilt uitschakelen, zet u de "AF" op "OFF" in de C.Fn-instellingen.

• Als u merkt dat de hulpstraal voor automatische scherpstelling niet oplicht, komt dit doordat de camera correct heeft scherpgesteld.
• Cameramodellen die de hulpstraal voor automatische scherpstelling ondersteunen: X-PRO2, X-T20, X-T2, X-T1, GFX50S, GFX50R

Positie	Effectief bereik
Midden	0,6~1 0 m / 2,0~32,8 voet
Periferie	0,6~5 m / 2,0~16,4 voet

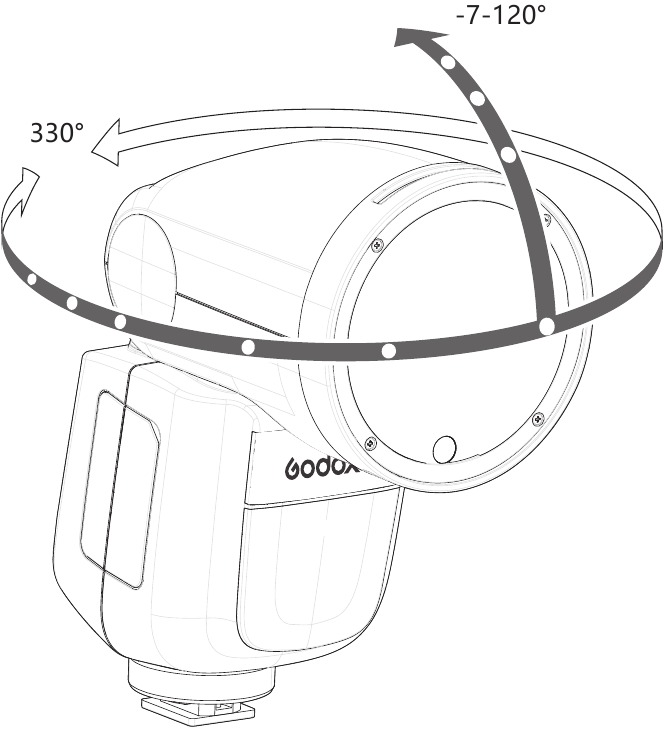

Bounce-flitser

Door de flitskop naar een muur of plafond te richten, kaatst de flitser van het oppervlak terug voordat deze het onderwerp verlicht. Dit kan schaduwen achter het onderwerp verzachten voor een meer natuurlijk ogende opname. Dit wordt bounce-flitser genoemd.
Om de bounce-richting in te stellen, houdt u de flitskop vast en draait u deze in een geschikte hoek.

• Als de muur of het plafond te ver weg is, kan de teruggekaatste flitser te zwak zijn en leiden tot onderbelichting.
• De muur of het plafond moet een effen, witte kleur hebben voor een hoge reflectie. Als het bounce-oppervlak niet wit is, kan er een kleurzweem in de foto verschijnen.

ZOOM: De flitsdekking instellen en het brede paneel gebruiken

De flitsdekking kan automatisch of handmatig worden ingesteld. Deze kan worden ingesteld op de lensbrandpuntsafstand van 28 mm tot 105 mm (135-systeem). Ook kan met het ingebouwde brede paneel de flitsdekking worden uitgebreid voor 12 mm groothoeklenzen. Kies APS of 135-systeem in de C.Fn-ZOOM.

Druk in de handmatige zoommodus op de <ZOOM> button (knop).

• Draai aan de selectieknop om de flitsdekking te wijzigen.
• Als < > wordt weergegeven, wordt de flitsdekking automatisch ingesteld.

Als u de flitsdekking handmatig instelt, zorg er dan voor dat deze de lensbrandpuntsafstand dekt, zodat de foto geen donkere periferie heeft.

Waarschuwing voor lage batterijspanning

Als het batterijvermogen laag is, verschijnt <> en knippert op het LCD-scherm. Vervang de batterij onmiddellijk.

C.Fn: Aangepaste functies instellen

De volgende tabel geeft een overzicht van de beschikbare en niet-beschikbare aangepaste functies van deze flitser.

C.Fn Aangepaste functies
Aangepaste functietekens	Functie	Instelling nr.	Instellingen & Beschrijving
rn/ft	Afstandsindicator	m	m
		ft	voet
AF	AF-hulplicht	ON	ON
		OFF	UIT
STBY	Automatische slaapstand	ON	ON
		UIT	UIT
Sv STBY	Slave auto power off timer	60rnin	60rnin
		30min	30min
SCAN	Reservekanaal scannen	UIT	UIT
		START	Begin met het zoeken naar het reservekanaal
CH	Kanaalinstelling	01 -32	Kies kanalen van 01 —32
ID	Draadloze ID	UIT	Uit
		01 -99	Kies een willekeurig getal van 01 —99
BEEP	Pieper	ON	ON
		OFF	UIT
LIGHT	Tirne-achtergrondverlichting	12sec	Uit in 12 sec.
		UIT	Alvvays uit
		ON	Alvvays-verlichting
LCD	LCD-contrastverhouding	-3~+3	7 niveaus
ZOOM	Zoornweergave	APS	APS-systeem
		135	135-systeem

1. Druk op de <MENU> button (knop) totdat het C.Fn menu (menu) wordt weergegeven. De "Ver x.x" in de rechterbovenhoek verwijst naar de softwareversie.
2. Selecteer het aangepaste functienummer.
   • Draai aan de selectieknop om het aangepaste functienummer te selecteren.
3. Wijzig de instelling.
   • Druk op de Set Button (knop Set) en het instellingsnummer wordt geselecteerd.
   • Draai aan de selectieknop om het gewenste nummer in te stellen. Door op de Set Button (knop Set) te drukken, worden de instellingen bevestigd.
   • Nadat u de aangepaste functie hebt ingesteld en op de <MENU> button (knop) hebt gedrukt, is de camera klaar om foto's te maken.
4. In de C.Fn-status houdt u de "Clear" button (knop) 2 seconden lang ingedrukt totdat "OK" op het paneel wordt weergegeven, wat betekent dat de waarden in C.Fn kunnen worden gereset.

Beveiligingsfunctie

Oververhittingsbeveiliging

• Om oververhitting en verslechtering van de flitskop te voorkomen, mag u niet meer dan 30 continue flitsen snel achter elkaar afvuren op 1/1 vol vermogen. Laat na 30 continue flitsen een rusttijd van minimaal 10 minuten toe.
• Als u meer dan 30 continue flitsen afvuurt en vervolgens meer flitsen afvuurt met korte tussenpozen, kan de interne oververhittingsbeveiligingsfunctie worden geactiveerd en de hersteltijd langer dan 10 seconden maken. Als dit gebeurt, laat u een rusttijd van ongeveer 10 minuten toe en de flitser keert dan terug naar normaal.
• Wanneer de oververhittingsbeveiliging wordt gestart, wordt weergegeven op het LCD-scherm.

Aantal flitsen dat de oververhittingsbeveiliging activeert:

Vermogensuitgangsniveau	Aantal flitsen
1/1	30
1/2 +0.7	40
1/2 +0.3	50
1/2	60
1/4(+0.3,+0.7)	100
1/8(+0.3,+0.7)	200
1/16(+0.3,+0.7)	300
1/32(+0.3,+0.7)	500
1/64(+0.3,+0.7)	1 000
1/128(+0.3,+0.7)
1/256(+0.3,+0.7)

Aantal flitsen dat de oververhittingsbeveiliging activeert in de high-speed sync-triggeringmodus:

Vermogensuitgang	Tijden
1/1	15
1/2(+0.3,+0.7);	20
1/4(+0.3,+0.7)	30
1/8(+0.3,+0.7);
1/16(+0.3,+0.7)	40
1/32(+0.3,+0.7);
1/64(+0.3,+0.7);	50
1/128(+0.3,+0.7);
1/256(+0.3,+0.7);

Overige beveiligingen

Het systeem biedt real-time bescherming om het apparaat en uw veiligheid te waarborgen. De volgende lijst bevat prompts ter referentie:

Prornpts op LCD-paneel	Betekenis
E1	Er treedt een fout op in het recyclesysteem, waardoor de flitser niet kan afgaan. Start de flitser opnieuw op. Als het probleem aanhoudt, stuur dit product dan naar een onderhoudscentrum.
E2	Het systeem wordt overmatig heet. Laat het 10 minuten rusten.
E3	De spanning op twee stopcontacten van de flitsbuis is te hoog. Stuur dit product naar een onderhoudscentrum.
E9	Er zijn fouten opgetreden tijdens het upgraden. Gebruik de juiste methode voor firmware-upgrades.

Technische gegevens

Model	V1F
Compatibele camera's	FUJIFILM-camera's (TTL-autoflits)
Vermogen (1/1 output)	76Ws
Flitsdekking	28 tot 105 mm
	Automatische zoom (flitsdekking automatisch ingesteld om overeen te komen met de brandpuntsafstand van de lens en de beeldgrootte)
	Handmatige zoom
	Zwenkende/kantelende flitskop (bounce flash): 0 tot 330° horizontaal en -7° tot 120° verticaal
Flitsduur	1/300 tot 1/20000 seconden
Belichtingsregeling
Belichtingsregelsysteem	TTL-autoflits en handmatige flits
Flitsbelichtingscompensatie (FEC)	Handmatig. FEB: ±3 stops in stappen van 1/3 stop (Handmatige FEC en FEB kunnen worden gecombineerd.)
Synchronisatiemodus	Hogesnelheidssynchronisatie (tot 1/8000 seconden), synchronisatie op het eerste gordijn en synchronisatie op het tweede gordijn
Multiflits	Aanwezig (tot 90 keer, 100 Hz)
Draadloze flitser
Draadloze flitsfunctie	Master, Slave, Uit
Mastergroepen	M, A, B, C
Bestuurbare slavegroepen	A, B, C, D, E (D/E-groep kan worden bestuurd door een X series-flitstrigger)
Transmissiebereik (ca.)	100m
Kanalen	32 (1~32)
ID	01~99
Modelleerflits	Afgevuurd met de scherptedieptevoorbeeldknop van de camera
Hulpstraal voor automatische scherpstelling
Effectief bereik (ca.)	Midden: 0,6~10 m / 2,0~32,8 voet Periferie: 0,6~5 m / 2,0~16,4 voet
LED-modelleringslamp
Vermogen	2W
Kleurtemperatuur	3300K±200K
Voeding
Stroombron	7,2V/2600mAh Li-ionbatterij
Recycletijd	Ongeveer 1,5 seconden. De groene led-indicator licht op wanneer de flitser gereed is.
Volledige flitsen	Ca. 480
Energiebesparing	Automatisch uitschakelen na ca. 90 seconden inactiviteit. (60 minuten indien ingesteld als slave)
Synchronisatietriggeringmodus	Hotshoe, 2,5 mm synchronisatielijn
Kleurtemperatuur	5600±200k
Afmetingen
B x H x D	76*93*197mm
Gewicht zonder batterij	420g
Gewicht met batterij	530g
2.4G Draadloos frequentiebereik	2413.0MHz-2464.5MHz
Max. Zendvermogen van 2.4G Draadloos	5dbm

Probleemoplossing

Raadpleeg deze handleiding voor probleemoplossing als er een probleem is.

De cameraflitser werkt niet.

• De cameraflitser is niet goed op de camera bevestigd.
  • Bevestig de montagevoet van de camera stevig aan de camera.
• De elektrische contacten van de cameraflitser en de camera zijn vuil.
  • Maak de contacten schoon.
• < > of < > wordt niet weergegeven in de zoeker van de camera.
  • Wacht tot de flitser volledig is gerecycled en de flitsgereedindicator oplicht.
  • Als de flitsgereedindicator oplicht, maar < > of < > wordt niet weergegeven in de zoeker, controleer dan of deze flitser stevig is bevestigd aan de hotshoe van de camera.
  • Als de flitsgereedindicator na lang wachten niet oplicht, controleer dan of er voldoende batterijvermogen is. Als de batterij bijna leeg is, verschijnt < > en knippert op het lcd-scherm. Vervang de batterij onmiddellijk.

Het apparaat schakelt vanzelf uit.

• Na 90 seconden inactiviteit is de automatische uitschakeling van kracht geworden als de flitser is ingesteld als master.
  • Druk de ontspanknop half in of druk op een willekeurige flitsknop om het apparaat te activeren.
• Na 60 minuten (of 30 minuten) inactiviteit gaat de flitser in de slaapstand als deze is ingesteld als slave.
  • Druk op een willekeurige flitsknop om het apparaat te activeren.

Automatisch zoomen werkt niet.

• De cameraflitser is niet goed op de camera bevestigd.
  • Bevestig de montagevoet van de cameraflitser aan de camera.

De flitsbelichting is onderbelicht of overbelicht.

• U hebt hogesnelheidssynchronisatie gebruikt.
  • Bij hogesnelheidssynchronisatie is het effectieve flitsbereik korter. Zorg ervoor dat het onderwerp zich binnen het weergegeven effectieve flitsbereik bevindt.
• U hebt de modus Handmatige flits gebruikt.
  • Stel de flitsmodus in op TTL of wijzig de flitsoutput.

Foto's hebben donkere hoeken of slechts delen van het beoogde onderwerp zijn verlicht.

• De brandpuntsafstand van de lens overschrijdt de flitsdekking.
  • Controleer de flitsdekking die u hebt ingesteld. Deze flitser heeft een flitsdekking tussen 28 en 105 mm, wat geschikt is voor middenformaatcamera's.

Firmware-upgrade

• De USB-poort is een Type-C USB-aansluiting. De Type-C USB-verbindingslijn is van toepassing.
• Aangezien de firmware-upgrade de ondersteuning van Godox G3-software vereist, dient u de "Godox G3-firmware-upgradesoftware" te downloaden en te installeren voordat u de upgrade uitvoert. Kies vervolgens het bijbehorende firmwarebestand.
• Aangezien het product een firmware-upgrade moet uitvoeren, raadpleegt u de gebruiksaanwijzing van de nieuwste elektrische versie als definitief.

Compatibele cameramodellen

Fuji-camera's zijn verdeeld in drie soorten op basis van hun verschillende manieren om de cameraflitser te bedienen:

A	X-Pro2, X-T20, X-T2, X-T1,GFX50S,GFX50R
B	X-Pro1, X-T10, X-E1, X-A3
C	X100F, X100T

Compatibele cameramodellen & functies ondersteuning

Tab.1

Camera

Cameraflitser

2.4G Draadloze bediening

TTL-flitser

M Handmatige flitser

Multi Strobo -scopische flitser

TTL-flitser

M Handmatige flitser

Multi Strobo -scopische flitser

Standaard

ACHTER

HSS(FP)

Standaard

ACHTER

HSS(FP)

Standaard

ACHTER

HSS(FP)

Standaard

ACHTER

HSS(FP)

A

√

√

√

√

√

√

√

√

√

√

√

√

√

√

B

√

--

--

√

--

--

√

√

--

--

√

--

--

√

C

√

√

√

√

√

√

√

√

√

--

√

√

--

√

Tab.2

	AF-hulplicht
A	√
B	--
C	--

1. X100T heeft geen tweede gordijnsynchronisatie (ACHTER) functie.
2. De AF-hulplicht gaat branden wanneer de sluiter een lage snelheid heeft (<200).

• Deze tabel bevat alleen de geteste cameramodellen, niet alle Fuji-camera's. Voor de compatibiliteit van andere cameramodellen wordt een zelftest aanbevolen.
• Rechten om deze tabel te wijzigen zijn voorbehouden.

Onderhoud

• Schakel het apparaat onmiddellijk uit als er een abnormale werking wordt geconstateerd.
• Vermijd plotselinge schokken en het product moet regelmatig worden ontdaan van stof.
• Het is normaal dat de flitsbuis warm aanvoelt tijdens gebruik. Vermijd continu flitsen indien onnodig.
• Onderhoud aan de flitser moet worden uitgevoerd door onze geautoriseerde onderhoudsafdeling die originele accessoires kan leveren.
• Dit product, met uitzondering van verbruiksartikelen zoals een flitsbuis, wordt ondersteund met een garantie van één jaar.
• Ongeautoriseerde service maakt de garantie ongeldig.
• Als het product defecten vertoont of nat is geworden, gebruik het dan niet totdat het is gerepareerd door professionals.
• Wijzigingen in de specificaties of ontwerpen worden mogelijk niet weergegeven in deze handleiding.

Waarschuwing

• Houd dit product altijd droog. Niet gebruiken in de regen of in vochtige omstandigheden.
• Niet demonteren. Mochten er reparaties nodig zijn, dan moet dit product naar een geautoriseerd servicecentrum worden gestuurd.
• Buiten bereik van kinderen bewaren.
• Stop met het gebruik van dit product als het openbreekt als gevolg van uitpersen, vallen of een harde klap. Anders kan er een elektrische schok optreden als u de elektronische onderdelen erin aanraakt.
• Richt de flitser niet rechtstreeks in de ogen (vooral die van baby's) op korte afstand. Anders kan er visuele beperking optreden.
• Gebruik de flitser niet in de buurt van ontvlambare gassen, chemicaliën en andere soortgelijke materialen. In bepaalde omstandigheden kunnen deze materialen gevoelig zijn voor het sterke licht dat door deze flitser wordt uitgestraald, en kunnen brand of elektromagnetische interferentie het gevolg zijn.
• Laat de flitser niet achter en bewaar hem niet als de omgevingstemperatuur hoger is dan 50℃. Anders kunnen de elektronische onderdelen beschadigd raken.
• Schakel de flitser onmiddellijk uit in geval van storing.

http://www.godox.com

Referenties

• GODOX Photo Equipment Co.,Ltd.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Godox V1F - TTL Li-ion Round Head Camera Flash Handleiding

Beschikbare talen
