Godox TT685O - Thinklite TTL Camera Flash voor Olympus/Panasonic Handleiding

Inhoud

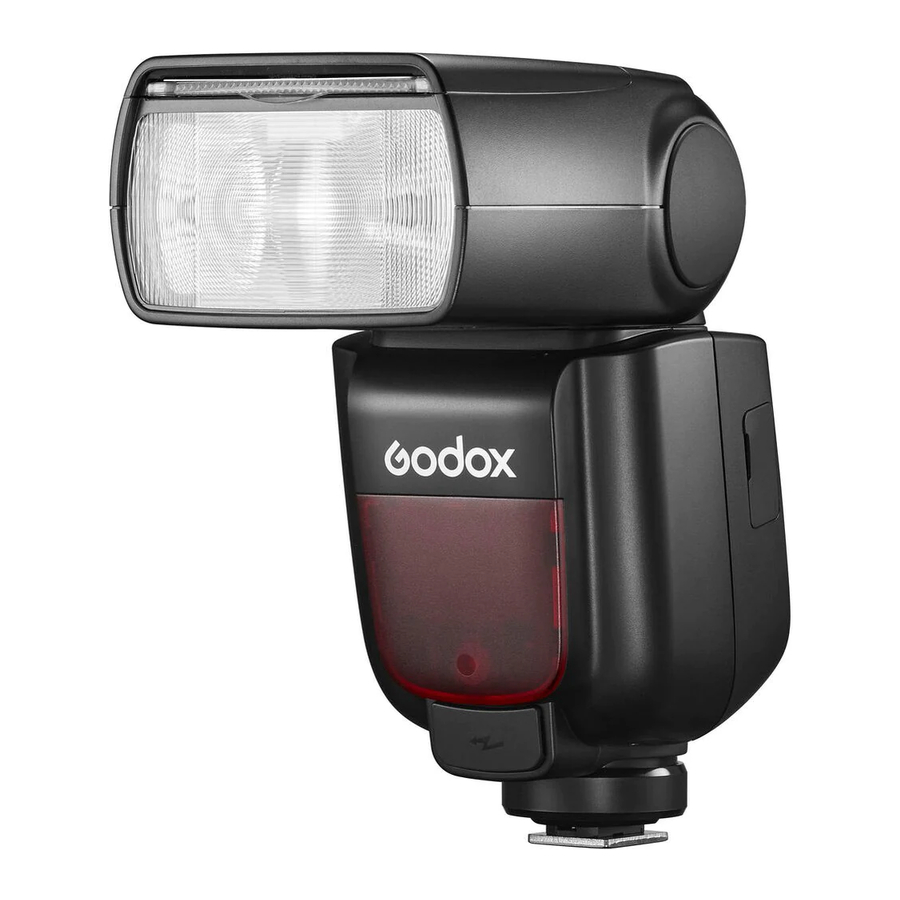

Godox TT685O flitser

Voordat u dit product gebruikt:
Lees deze gebruikershandleiding zorgvuldig door om uw veiligheid en de juiste werking van dit product te garanderen. Bewaar deze handleiding voor toekomstig gebruik.

Voorwoord

Deze TT685O cameraflitser is geschikt voor camera's van de Olympus/Panasonic serie en is compatibel met TTL-autoflits. Met deze TTL-compatibele flitser wordt uw opname eenvoudiger. U kunt gemakkelijk een correcte flitsbelichting bereiken, zelfs in complexe, veranderende lichtomstandigheden. Deze cameraflitser beschikt over:

  • GN60 (m ISO 100, @200mm). 22 stappen van 1/1 tot 1/128.
  • Volledige ondersteuning voor TTL-cameraflitsers van de Olympus/Panasonic serie. Bruikbaar als Master- of Slave-eenheid in een draadloze flitsgroep.
  • Gebruik een dot-matrix LCD-paneel voor duidelijke en gemakkelijke bediening.
  • Met ingebouwd 2.4GHz draadloos afstandsbedieningssysteem voor ondersteuning van verzenden en ontvangen.
  • Biedt meerdere functies, waaronder HSS (tot 1/8000s), tweede gordijnsynchronisatie, FEC, enz.
  • Gebruik de optionele FT-16S om flitserparameters aan te passen en de flitser te activeren.
  • Stabiele consistentie en kleurtemperatuur met goede, gelijkmatige belichting.
  • Ondersteuning voor firmware-upgrade.

waarschuwing Houd dit product altijd droog. Niet gebruiken in de regen of in vochtige omstandigheden.

waarschuwing Niet demonteren. Indien reparaties noodzakelijk zijn, moet dit product naar een erkend onderhoudscentrum worden gestuurd.

waarschuwing Buiten bereik van kinderen bewaren.

waarschuwing Stop met het gebruik van dit product als het openbreekt als gevolg van extrusie, vallen of een sterke stoot. Anders kan er een elektrische schok optreden als u de elektronische onderdelen erin aanraakt.

waarschuwing Richt de flitser niet rechtstreeks in de ogen (vooral die van baby's) binnen korte afstanden. Anders kan er visuele beperking optreden.

waarschuwing Gebruik de flitser niet in de buurt van ontvlambare gassen, chemicaliën en andere soortgelijke materialen. In bepaalde omstandigheden kunnen deze materialen gevoelig zijn voor het sterke licht dat door deze flitser wordt uitgestraald, wat kan leiden tot brand of elektromagnetische interferentie.

waarschuwing Laat de flitser niet achter en bewaar hem niet als de omgevingstemperatuur hoger is dan 50℃. Anders kunnen de elektronische onderdelen beschadigd raken.

waarschuwing Schakel de flitser onmiddellijk uit in geval van een storing.

Namen van onderdelen

Body

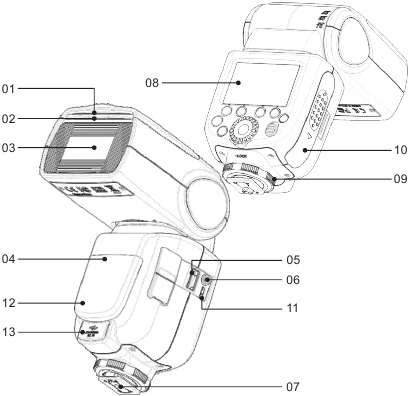

Onderdelen van de body

  1. Catchlight-paneel
  2. Ingebouwd breed paneel
  3. Flitskop
  4. Optische bedieningssensor
  5. Draadloze bedieningspoort
  6. Synchroonkabelaansluiting
  7. Hotshoe
  8. Dot-matrix LCD-paneel
  9. Vergrendelring
  10. Batterijcompartiment
  11. USB-poort
  12. Slave-flitser gereed indicator
  13. Externe voedingsaansluiting

Bedieningspaneel

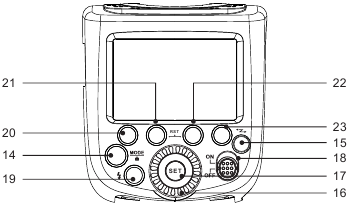

Bedieningspaneel

  1. <MODE> Modusselectieknop / Vergrendelknop
  2. <> Draadloze selectieknop
  3. Selectiewiel
  4. <SET> Set knop
  5. AAN/UIT-schakelaar
  6. <> Testknop / Flitser gereed indicator
  7. Functieknop 1
  8. Functieknop 2
  9. Functieknop 3
  10. Functieknop 4

LCD-paneel

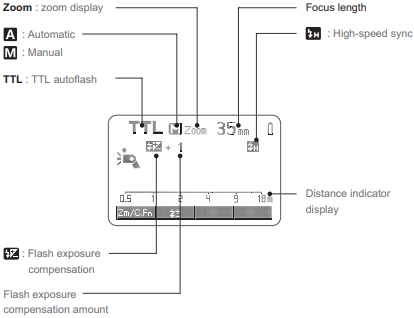

TTL-autoflits

TTL-autoflits

informatie
  • Het display toont alleen de momenteel toegepaste instellingen.
  • De functies die boven de functieknoppen 1 tot 4 worden weergegeven, zoals en , veranderen afhankelijk van de status van de instellingen.
  • Wanneer een knop of draaiknop wordt bediend, licht het LCD-paneel op.

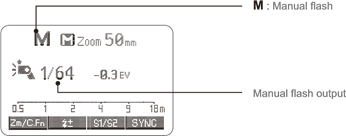

M Handmatige flits

M Handmatige flits

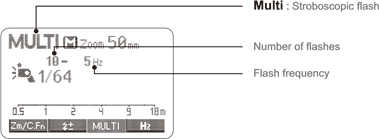

Multi Stroboscopische flits

Multi Stroboscopische flits

Radio transmissie opname

  • Master Unit (Master eenheid)
    Master Unit
  • Slave Unit (Slave eenheid)
    Slave Unit

Wat zit er in de doos van de TT685O?

  1. Flitser
  2. Mini standaard
  3. Beschermhoes
  4. Instructiehandleiding

Afzonderlijk verkochte accessoires

Het product kan worden gebruikt in combinatie met de volgende accessoires die afzonderlijk worden verkocht, om de beste fotografie-effecten te bereiken:
X1T-O draadloze flitstrigger, FT-16S stroom- & triggerbediening, Mini softbox, Witte & zilveren reflector, honingraat, kleurgels, snoot, enz.

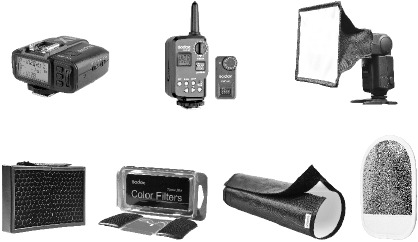

Afzonderlijk verkochte accessoires

Bevestigen aan een camera

  1. Bevestig de cameraflitser.
    • Schuif de bevestigingsvoet van de cameraflitser helemaal in de hotshoe van de camera.
  2. Zet de cameraflitser vast.
    • Draai de vergrendelring op de montagevoet totdat deze vastklikt.
  3. Maak de cameraflitser los.
    • Draai de vergrendelring op de montagevoet totdat deze los zit.

Energiebeheer

Gebruik de AAN/UIT-schakelaar om de flitser in of uit te schakelen. Schakel hem uit als hij langere tijd niet wordt gebruikt. Ingesteld als een master-flitser, schakelt hij de stroom automatisch uit na een bepaalde periode (ongeveer 90 seconden) van inactiviteit. Door de camerasluiter half in te drukken of op een willekeurige flitsknop te drukken, wordt de flitser geactiveerd. Ingesteld als een slave-flitser, gaat hij na 60 minuten (instelbaar, standaard 30 minuten) van inactiviteit in de slaapstand. Door op een willekeurige flitsknop te drukken, wordt hij geactiveerd.

informatie Het wordt aanbevolen om de automatische uitschakelfunctie uit te schakelen wanneer de flitser los van de camera wordt gebruikt. (C.Fn-APO)

De Slave Auto Power Off Timer is standaard ingesteld op 60 minuten. Een andere optie "30 minuten" is beschikbaar. (C.Fn-Sv APOT)

Flitsmodus: TTL-autoflits

Deze flitser heeft drie flitsmodi: TTL, Handmatig (M) en Multi (Stroboscopisch). In de TTL-modus werken de camera en de flitser samen om de juiste belichting voor het onderwerp en de achtergrond te berekenen. In deze modus zijn meerdere TTL-functies beschikbaar: FEC, HSS, tweede gordijnsynchronisatie, enz.

* Druk op de <MODE> Modusselectieknop en de drie flitsmodi worden één voor één op het LCD-paneel weergegeven bij elke druk op de knop.

TTL-modus

Druk op de <MODE> Modusselectieknop om de TTL-modus te activeren. Het LCD-paneel toont <TTL>.

  • Druk de ontspanknop van de camera half in om scherp te stellen. Het diafragma en het effectieve flitsbereik worden in de zoeker weergegeven.
  • Wanneer de ontspanknop volledig is ingedrukt, zal de flitser een pre-flits afvuren die de camera zal gebruiken om de belichting en flitseroutput te berekenen vlak voordat de foto wordt genomen.

FEC: Flitsbelichtingscompensatie


Met de FEC-functie kan deze flitser worden aangepast van -3 tot +3 in stappen van 1/3 stop. Dit is handig in situaties waarin een kleine aanpassing van het TTL-systeem nodig is op basis van de omgeving.

FEC instellen:

  1. Druk op Functieknop 2 <>. Het pictogram <> en de hoeveelheid flitsbelichtingscompensatie worden op het LCD-paneel gemarkeerd.
  2. Stel de hoeveelheid flitsbelichtingscompensatie in.
    • Draai aan de selectiewiel om de hoeveelheid in te stellen.
    • "0.3" betekent 1/3 stap, "0.7" betekent 2/3 stap.
    • Om de flitsbelichtingscompensatie te annuleren, stelt u het bedrag in op "+0".
  3. Druk nogmaals op de knop <SET> om de instelling te bevestigen.

Hogesnelheidssynchronisatie


Hogesnelheidssynchronisatie (FP-flits) stelt de flitser in staat om te synchroniseren met alle sluitertijden van de camera. Dit is handig als u diafragmavoorkeur wilt gebruiken voor invulflitsportretten.

  • De flitser instellen op de hogesnelheidssynchronisatiemodus wanneer deze op de camera is bevestigd:
    Druk op de knop <SYNC> om de hogesnelheidssynchronisatieflits in te schakelen en <> wordt weergegeven. Pas vervolgens de sluiter van de camera aan om een hogesnelheidssynchronisatieflits te bereiken.

informatie

  • Bij hogesnelheidssynchronisatie geldt: hoe sneller de sluitertijd, hoe korter het effectieve flitsbereik.
  • De multi-flitsmodus kan niet worden ingesteld in de hogesnelheidssynchronisatiemodus.
  • De oververhittingsbeveiliging kan worden geactiveerd na 15 opeenvolgende hogesnelheidssynchronisatieflitsen.
  • Probeer geen hogesnelheidssynchronisatieflits te gebruiken, omdat het gebruik van deze functie de levensduur van de flitsbuis verkort.

Opmerking: In de draadloze afstandsbedieningsmodus kan het gebruik van een hogesnelheidssynchronisatieflits met een Panasonic-camera leiden tot synchronisatieproblemen.

Tweede-gordijnsynchronisatie

Met een lage sluitertijd kunt u een lichtspoor creëren dat het onderwerp volgt. De flitser gaat af vlak voordat de sluiter sluit.

  • Tweede-gordijnsynchronisatie instellen:
    De tweede-gordijnsynchronisatiefunctie moet worden ingesteld in het cameramenu. Raadpleeg de instructiehandleiding van de camera voor meer informatie.

Flitsmodus -- M: Handmatige flits

De flitseroutput is instelbaar van 1/1 volledig vermogen tot 1/128 vermogen in stappen van 1/3 stop. Om een correcte flitsbelichting te verkrijgen, gebruikt u een handmatige flitsmeter om de vereiste flitseroutput te bepalen.

  1. Druk op de <MODE> knop zodat <M> wordt weergegeven.
  2. Draai aan de selectiewiel om een gewenste hoeveelheid flitseroutput te kiezen.
  3. Druk nogmaals op de knop <SET> om de instelling te bevestigen.

Flitseroutput bereik

De volgende tabel maakt het gemakkelijker om te zien hoe de stop verandert in termen van f/stop wanneer u de flitseroutput verhoogt of verlaagt. Wanneer u bijvoorbeeld de flitseroutput verlaagt naar 1/2, 1/2-0.3 of 1/20.7, en vervolgens de flitseroutput verhoogt naar meer dan 1/2, wordt 1/2+0.3, 1/2+0.7 en 1/1 weergegeven.

Cijfers die worden weergegeven bij het verlagen van het flitseroutputniveau→

1/1 1/1-0.3 1/1-0.7 1/2 1/2-0.3 1/2-0.7 1/4 ······
1/2+0.7 1/2+0.3 1/4+0.7 1/4+0.3 ······

←Cijfers die worden weergegeven bij het verhogen van het flitseroutputniveau

Optische S1 secundaire eenheid instelling

In de handmatige M-flitsmodus drukt u op Functieknop 3 <> zodat deze flitser kan functioneren als een optische S1 secundaire flitser met optische sensor. Met deze functie zal de flitser synchroon afgaan wanneer de hoofdflitser afgaat, hetzelfde effect als bij het gebruik van radiotriggers. Dit helpt bij het creëren van meerdere lichteffecten.

Optische S2 secundaire eenheid instelling

Druk op Functieknop 3 <> zodat deze flitser ook kan functioneren als een optische S2 secundaire flitser met optische sensor in de handmatige M-flitsmodus. Dit is handig wanneer camera's een pre-flitsfunctie hebben. Met deze functie negeert de flitser een enkele "preflash" van de hoofdflitser en gaat hij pas af als reactie op de tweede, daadwerkelijke flits van de hoofdeenheid.

Handmatige off-camera hogesnelheidsinstelling (niet-Godox draadloos X-systeem)

In de handmatige M-flitsmodus drukt u op Functieknop 4 <> om de hogesnelheidsmodus te selecteren en wordt weergegeven.

informatie
  • S1 en S2 optische triggering en off-camera hogesnelheidsmodus zijn alleen beschikbaar in de handmatige M-flitsmodus.

Flashmodus -- Multi: Stroboscopische Flash

Met stroboscopische flits wordt een snelle reeks flitsen afgevuurd. Dit kan worden gebruikt om meerdere beelden van een bewegend onderwerp in één foto vast te leggen.

U kunt de flitsfrequentie (aantal flitsen per seconde, uitgedrukt in Hz), het aantal flitsen en de flitssterkte instellen.

  1. Druk op de knop <MODE> zodat <> wordt weergegeven.
  2. Draai aan de Select Dial (selectiewiel) om een gewenste flitssterkte te kiezen.
  3. Stel de flitsfrequentie en flitstijden in.
    • Druk op Function Button 3 <> om de flitstijden te selecteren. Draai aan de Select Dial (selectiewiel) om het aantal in te stellen.
    • Druk op Function Button 4 <> om de flitsfrequentie te selecteren. Draai aan de Select Dial (selectiewiel) om het aantal in te stellen.
    • Nadat u de instelling hebt voltooid, drukt u op de knop <SET> en alle instellingen worden weergegeven.

De sluitertijd berekenen

Tijdens stroboscopische flits blijft de sluiter open totdat het flitsen stopt. Gebruik de onderstaande formule om de sluitertijd te berekenen en in te stellen met de camera.

Aantal flitsen / Flitsfrequentie = Sluitertijd

Als het aantal flitsen bijvoorbeeld 10 is en de flitsfrequentie 5 Hz, moet de sluitertijd minimaal 2 seconden zijn.

waarschuwing Om oververhitting en beschadiging van de flitskop te voorkomen, mag u de stroboscopische flits niet meer dan 10 keer achter elkaar gebruiken. Laat de cameraflits na 10 keer minstens 15 minuten rusten. Als u de stroboscopische flits meer dan 10 keer achter elkaar probeert te gebruiken, kan het flitsen automatisch stoppen om de flitskop te beschermen. Laat de cameraflits in dat geval minstens 15 minuten rusten.
informatie
  • Stroboscopische flits is het meest effectief bij een sterk reflecterend onderwerp tegen een donkere achtergrond.
  • Het wordt aanbevolen om een statief en een afstandsbediening te gebruiken.
  • Een flitssterkte van 1/1 en 1/2 kan niet worden ingesteld voor stroboscopische flits.
  • Stroboscopische flits kan worden gebruikt met "buLb" (bulb).
  • Als het aantal flitsen wordt weergegeven als "--", gaat het flitsen door totdat de sluiter sluit of de batterij leeg is. Het aantal flitsen is beperkt, zoals weergegeven in de volgende tabel.

Maximum aantal stroboscopische flitsen:

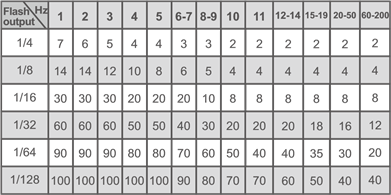

Maximum aantal stroboscopische flitsen

Draadloos flitsen: Radio (2.4G) transmissie

  • U kunt drie slave-groepen instellen voor TTL-autoflashfotografie. Met TTL-autoflash kunt u eenvoudig verschillende lichteffecten creëren.
  • Alle flitsinstellingen voor de slave-units op de master-flitser in de modus TTL/Manual/Multi worden automatisch naar de slave-units verzonden. Het enige wat u hoeft te doen is de master-unit voor elke slave-groep in te stellen zonder enige handeling voor de slave-units tijdens het fotograferen.
  • Deze flitser kan werken in de flitsmodi TTL /M /Multi /OFF wanneer ingesteld als een master-unit.

Als slave-unit is TT685O compatibel met de Godox X1-serie zenders, bijvoorbeeld X1T-C (voor Canon), X1T-N (voor Nikon), X1T-S (voor Sony), X1T-F (voor Fuji), X1T-O (voor Olympus of Panasonic).

informatie
  • Zelfs met meerdere slave-units kan de master-unit ze allemaal draadloos bedienen.
  • In deze gebruikershandleiding verwijst "master-unit" naar de cameraflitser op een camera en wordt de "slave-unit" bediend door de master-unit.

Draadloze instellingen

U kunt schakelen tussen normale flits en draadloze flits. Voor normale flitsfotografie moet u de draadloze instelling op OFF (UIT) zetten.

Master-unit instelling

  1. Druk op de knop <> zodat <> wordt weergegeven op het LCD-scherm. Als < MULTI> wordt weergegeven, betekent dit dat de Multi-modus AAN staat.
  2. De achtergrondverlichting wordt nu groen.

Slave-unit instelling

  1. Druk op de knop <> zodat <> en <> worden weergegeven op het LCD-scherm.
  2. De achtergrondverlichting wordt nu oranje.

De flitsmodus van de master-unit instellen

  1. Druk op Function Button 4 <> om de groep te kiezen uit M/A/B/C. Druk vervolgens op Function Button 3 <MODE> zodat de master-unit kan werken in de flitsmodus OFF/TTL/M. Kies een van deze als de flitsmodus van de master-unit.
  2. Druk op de knop <MODE> om over te schakelen naar de Multi-modus.

Het communicatiekanaal instellen

Als er andere draadloze flitssystemen in de buurt zijn, kunt u de kanaal-ID's wijzigen om signaalinterferentie te voorkomen. De kanaal-ID's van de master-unit en de slave-unit(s) moeten op hetzelfde zijn ingesteld.

  1. Druk op Function Button 3 <> en draai aan de Select Dial (selectiewiel) om een kanaal-ID te kiezen van 1 tot 32.
  2. Druk op de knop <SET> om te bevestigen.

TTL: Volautomatisch draadloos flitsen

Autoflashfotografie met één slave-unit

  1. Master-unit instelling
    • Bevestig een TT685O-cameraflitser op de camera en stel deze in als de master-unit.
    • M/A/B/C kan onafhankelijk worden ingesteld als TTL-modus.
  2. Slave-unit instelling
    • Stel de andere cameraflitser in als de draadloze slave-unit.
    • De slave-unit kan worden ingesteld als A/B/C.
  3. Controleer het communicatiekanaal
    • Als de master-unit en slave-unit(s) zijn ingesteld op een ander kanaal, stel ze dan in op hetzelfde kanaal.
  4. Plaats de camera en flitsers
    • Plaats de camera en flitsers zoals de afbeelding laat zien.
  5. Controleer of de flitser gereed is
    • Controleer of de gereedheidsindicator van de master-flitser oplicht.
    • Wanneer de gereedheidsindicator van de slave-flitser gereed is, knippert het AF-hulplichtgebied met tussenpozen van 1 seconde.
  6. Controleer de werking van de flitser
    • Druk op de testknop <> van de master-unit.
    • Vervolgens zal de slave-unit flitsen. Zo niet, controleer dan of de slave-unit op de juiste positie is geplaatst.
waarschuwing De slave-unit kan defect raken of een ongewenste flits afvuren als gevolg van de nabijgelegen fluorescentielamp of het computerscherm.
informatie
  • Als de automatische uitschakelfunctie van de slave-unit werkt, drukt u op de testknop van de master-unit om deze in te schakelen. Houd er rekening mee dat testflitsen niet beschikbaar is tijdens de normale meettijd van de camera.
  • De effectieve tijd van het automatisch uitschakelen van de slave (slave auto power off) is veranderlijk. (C.Fn-Sv APOT)
  • Door bepaalde instellingen te maken, knippert de automatische AF-hulptransmitter niet nadat de gereedheidsindicator van de slave-unit is opgelicht. (C.Fn-AF)

Volautomatisch draadloos flitsen gebruiken

De FEC (Flitsbelichtingscompensatie) en andere instellingen die op de master-unit zijn ingesteld, verschijnen ook automatisch op de slave-unit. De slave-unit heeft geen enkele handeling nodig. Gebruik de volgende instellingen om draadloze flitsen te maken volgens dezelfde methoden als bij normaal flitsen.

  • Flitsbelichtingscompensatie ()

Over master-unit

Gebruik twee of meer master-units. Door meerdere camera's voor te bereiden met master-units flitsers bevestigd, kunnen camera's tijdens het fotograferen worden verwisseld terwijl dezelfde lichtbron (slave-unit) behouden blijft.

M: Draadloos flitsen met handmatige flits

Dit beschrijft draadloos (meerdere opnamen) fotograferen met handmatige flits. U kunt fotograferen met een verschillende flitssterkte-instelling voor elke slave-unit (flitsgroep). Stel alle parameters in op de master-unit.

  1. De flitsmodus instellen op <M>
    • Druk op Function Button 4 <> om groepen te kiezen. Druk vervolgens op Function Button 3 <MODE> om de flitser in te stellen op de M-modus (handmatig).
  2. Flitssterkte instellen
    • Wanneer u de status van de groep kiest, drukt u op Function Button 2 <> om de vermogensafgifte in te stellen. Draai aan de Select Dial (selectiewiel) om de flitssterkte van de groepen in te stellen. Druk op de knop <SET> om te bevestigen.
  3. De foto maken
    • Elke groep flitst met de ingestelde flitsverhouding.

Multi: Handmatige draadloze flitsfotografie

  1. <Multi> stroboscopische flits instellen.
    • Druk op de knop <MODE> zodat < MULTI> wordt weergegeven.
    • De stroboscopische flits instellen.

Door een flitser (master/slave) te gebruiken met een draadloze opnamefunctie voor radiotransmissie, is het eenvoudig om te fotograferen met geavanceerde draadloze meervoudige flitsbelichting, op dezelfde manier als TTL-autoflashfotografie. De basis relatieve positie en het werkingsbereik zijn zoals weergegeven in de afbeelding. U kunt vervolgens draadloze TTL-autoflashfotografie uitvoeren door de master-unit in te stellen op <TTL>.

Positionering en werkingsbereik (voorbeeld van draadloze flitsfotografie)

  • Autoflashfotografie met één slave-unit
    Autoflashfotografie met één slave-unit
informatie
  • Gebruik de meegeleverde ministandaard om de slave-unit te positioneren.
  • Voer vóór het fotograferen een testflits en testopname uit.
  • De transmissieafstand kan korter zijn, afhankelijk van de omstandigheden, zoals de positionering van slave-units, de omgeving en de weersomstandigheden.

Draadloze meervoudige flitsfotografie

U kunt de slave-units in twee of drie groepen verdelen en TTL-autoflash uitvoeren terwijl u de flitsverhouding (factor) wijzigt. Bovendien kunt u voor elke flitsgroep een andere flitsmodus instellen en fotograferen, voor maximaal 5 groepen.

  • Automatisch fotograferen met twee slave-groepen
  • Automatisch fotograferen met drie slave-groepen

Andere toepassingen

Draadloze bedieningsfunctie

De flitser is ingebouwd met een draadloze bedieningspoort, zodat u draadloos het vermogensniveau van de flitser en de flitsertriggering kunt aanpassen.

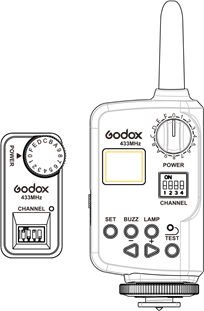

Om de flitser draadloos te bedienen, hebt u een FT-16S afstandsbedieningsset nodig (op de camera en op de flitser). Steek het ontvangende uiteinde in de draadloze bedieningspoort op de flitser en steek het zendende uiteinde in de hot shoe van de camera. Instellingen die zijn gemaakt op de hotshoe-gemonteerde zend- en ontvangsteindes worden draadloos gecommuniceerd naar de flitser. Vervolgens kunt u op de ontspanknop van de camera drukken om de flitser te activeren. U kunt het zendende uiteinde ook in de hand houden om uw off-camera flitser te bedienen.

informatie Voor volledige instructies over het gebruik van de FT-serie afstandsbediening, zie de gebruikershandleiding.

Synchronisatie-triggering

De synchronisatiekabelingang is een Φ3,5 mm-stekker. Steek hier een triggerstekker in en de flitser wordt synchroon met de sluiter van de camera geactiveerd.

Bounce-flits

Door de flitskop naar een muur of plafond te richten, weerkaatst de flitser van het oppervlak voordat hij het onderwerp verlicht. Dit kan schaduwen achter het onderwerp verzachten voor een meer natuurlijk ogende opname. Dit wordt bounce-flits genoemd.

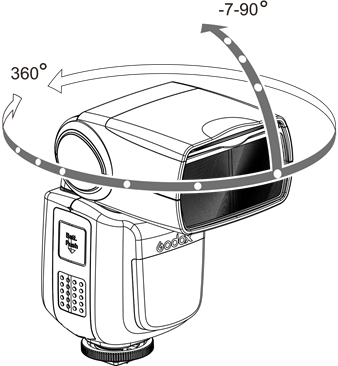

Om de bounce-richting in te stellen, houdt u de flitskop vast en draait u deze in een bevredigende hoek.
Bounce-flits

informatie
  • Als de muur of het plafond te ver weg is, kan de weerkaatste flits te zwak zijn en leiden tot onderbelichting.
  • De muur of het plafond moet een effen, witte kleur hebben voor een hoge reluctantie. Als het bounce-oppervlak niet wit is, kan er een kleurzweem in de foto verschijnen.

Een catchlight creëren

Met het catchlight-paneel kunt u een catchlight in de ogen van het onderwerp creëren om de gezichtsuitdrukking tot leven te brengen.

  1. Richt de flitskop 90° omhoog.
  2. Trek het brede paneel uit. Het catchlight-paneel komt tegelijkertijd tevoorschijn.
  3. Duw het brede paneel terug naar binnen.
    • Duw alleen het brede paneel naar binnen.
    • Volg dezelfde procedures als voor bounce-flits.
waarschuwing
  • Richt de flitskop recht vooruit en vervolgens 90° omhoog. Het catchlight verschijnt niet als u de flitskop naar links of rechts zwenkt.
  • Voor het beste catchlight-effect blijft u 1,5 m/4,9 ft van het onderwerp verwijderd.

ZOOM: De flitsdekking instellen en het brede paneel gebruiken

De flitsdekking kan automatisch of handmatig worden ingesteld. Het kan worden ingesteld om overeen te komen met de lensbrandpuntsafstand van 10 mm tot 100 mm (4/3 systeem). Met het ingebouwde brede paneel kan de flitsdekking ook worden uitgebreid voor 7 mm groothoeklenzen.

Kies 4/3 of 135 systeem in de C.Fn-ZOOM.

Druk in de handmatige zoommodus op de <ZOOM/C.FN> knop.

  • Draai aan de selectieknop om de flitsdekking te wijzigen.
  • Als <> wordt weergegeven, wordt de flitsdekking automatisch ingesteld.
informatie Als u de flitsdekking handmatig instelt, zorg er dan voor dat deze de lensbrandpuntsafstand dekt, zodat de foto geen donkere periferie heeft.

Het brede paneel gebruiken

Trek het brede paneel uit en plaats het over de flitskop zoals weergegeven. De flitsdekking wordt dan uitgebreid tot 7 mm.

  • Het catchlight-paneel komt tegelijkertijd tevoorschijn. Duw het catchlight-paneel terug naar binnen.
  • De <ZOOM/C.FN> knop werkt niet.

Waarschuwing voor een bijna lege batterij

Als de batterij bijna leeg is, verschijnt <> en knippert op het LCD-scherm. Vervang de batterij onmiddellijk.

C.Fn: Aangepaste functies instellen

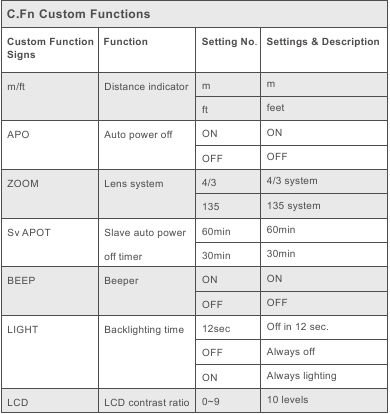

De volgende tabel geeft een overzicht van de beschikbare en niet-beschikbare aangepaste functies van deze flitser.
C.Fn: Aangepaste functies

  1. Druk gedurende 2 seconden of langer op <Zm/C.Fn> Achtergrondverlichting/Aangepaste instelling tot het C.Fn-menu wordt weergegeven. De "Ver x.x" in de rechterbovenhoek verwijst naar de softwareversie.
  2. Selecteer het nummer van de aangepaste functie.
    • Draai aan de selectieknop om de aangepaste functie te selecteren.
  3. Wijzig de instelling.
    • Druk op de <SET> knop en het instellingsnummer knippert.
    • Draai aan de selectieknop om het gewenste nummer in te stellen. Door op de <SET> knop te drukken, worden de instellingen bevestigd.
    • Nadat u de aangepaste functie hebt ingesteld en op de <MODE> knop hebt gedrukt, is de camera klaar om opnamen te maken.
  4. In de C.Fn-toestanden houdt u de "Clear" (Wissen) knop 2 seconden lang ingedrukt totdat "OK" op het paneel wordt weergegeven, wat betekent dat de waarden in C.Fn kunnen worden gereset.

Firmware-upgrade

Deze flitser ondersteunt firmware-upgrades via de USB-poort. Update-informatie wordt vrijgegeven op onze officiële website.

informatie USB-aansluitkabel is niet inbegrepen in dit product. De USB-poort is een standaard Micro USB-aansluiting. Gemeenschappelijke USB-aansluitkabel is van toepassing.

Beveiligingsfunctie

Bescherming tegen oververhitting

  • Om oververhitting en verslechtering van de flitskop te voorkomen, mag u niet meer dan 30 continue flitsen snel achter elkaar afvuren op 1/1 vol vermogen. Sta na 30 continue flitsen een rusttijd van minimaal 10 minuten toe.
  • Als u meer dan 30 continue flitsen afvuurt en vervolgens met korte tussenpozen meer flitsen afvuurt, kan de interne bescherming tegen oververhitting worden geactiveerd en de recyclingtijd langer dan 10 seconden maken. Als dit gebeurt, staat u een rusttijd van ongeveer 10 minuten toe, waarna de flitser weer normaal zal werken.
  • Wanneer de bescherming tegen oververhitting is gestart, wordt weergegeven op het LCD-scherm.

Aantal flitsen dat de bescherming tegen oververhitting activeert:

Vermogensniveau Aantal flitsen
1/1 30
1/2 +0.7 40
1/2 +0.3 50
1/2 60
1/4(+0.3,+0.7) 100
1/8(+0.3,+0.7) 200
1/16(+0.3,+0.7) 300
1/32(+0.3,+0.7) 500
1/64(+0.3,+0.7) 1000
1/128(+0.3,+0.7)

Aantal flitsen dat de bescherming tegen oververhitting activeert in de high-speed sync-triggeringmodus:

Vermogensoutput Aantal keren
1/1 15
1/2(+0.3,+0.7); 20
1/4(+0.3,+0.7) 30
1/8(+0.3,+0.7);
1/16(+0.3,+0.7) 40
1/32(+0.3,+0.7);
1/64(+0.3,+0.7); 50
1/128(+0.3,+0.7);

Andere beveiligingen

Het systeem biedt realtime bescherming om het apparaat en uw veiligheid te waarborgen. De volgende lijst bevat prompts ter referentie:

Prompts op LCD-paneel Betekenis
E1 Er treedt een fout op in het recyclingsysteem, waardoor de flitser niet kan flitsen.
Start de flitser opnieuw op. Als het probleem zich blijft voordoen, stuur dit product dan naar een onderhoudscentrum.
E2 Het systeem wordt te warm. Sta een rusttijd van 10 minuten toe.
E3 De spanning op twee stopcontacten van de flitsbuis is te hoog. Stuur dit product naar een onderhoudscentrum.
E9 Er zijn enkele fouten opgetreden tijdens het upgraden. Gebruik de juiste firmware-upgrademethode.

Technische gegevens

Model TT685O
  • Type
Compatibele camera's Olympus/Panasonic camera's (raadpleeg compatibele cameramodellen)
Richtgetal (1/1 output @ 200mm) 60 (m ISO 100)
190 (feet ISO 100)
Flitsdekking 10 tot 100 mm (4/3 systeem) of 20 tot 200 mm (135 systeem)
  • Automatische zoom (flitsdekking automatisch ingesteld om overeen te komen met de lensbrandpuntsafstand en de beeldgrootte)
  • Handmatige zoom
  • Zwenk-/kantelbare flitskop (bounce-flits): 0 tot 360° horizontaal en -7° tot 90° verticaal
Flitsduur 1/300 tot 1/20000 seconden
  • Belichtingsregeling
Belichtingsregelsysteem TTL autoflash en handmatige flash
Flitsbelichtingscompensatie (FEC) Handmatig. FEB: ±3 stops in stappen van 1/3 stop (handmatige FEC kan worden gecombineerd.)
Synchronisatiemodus High-speed sync (tot 1/8000 seconden), first-curtain sync en second-curtain sync
Multi-flash Voorzien (tot 100 keer, 200 Hz)
  • Draadloze flitser (optische transmissie en 2.4G transmissie)
Draadloze flitsfunctie Master, Slave, Off (Uit)
Bestuurbare slave-groepen 3 (A, B en C)
Transmissiebereik (ong.) ≤100m
Kanalen 32 (1~32)
Slave-ready indicator Twee rode indicatoren knipperen
  • Voeding
AA batterijen Ni-MH batterijen (aanbevolen) of 4*LR6 alkalinebatterijen
Recycle tijd Approx. 0.1-2.6 seconds (eneloop Ni-MH batteries of Panasonic). Red LED indicator will light up when the flash is ready. (Ong. 0,1-2,6 seconden (eneloop Ni-MH batterijen van Panasonic). De rode LED-indicator gaat branden wanneer de flitser klaar is.)
Full power flashes (Flitsen op vol vermogen) Approx. 230 (2500mA Ni-MH batteries) (Ong. 230 (2500mA Ni-MH batterijen))
Power saving (Energiebesparing) Power off automatically after approx. 90 seconds of idle operation. (60 minutes if set as slave) (Schakelt automatisch uit na ong. 90 seconden inactiviteit. (60 minuten indien ingesteld als slave))
  • Sync Triggering Mode (Synchronisatie-triggeringmodus)
 Hotshoe, 3.5mm sync line (3,5 mm synchronisatielijn), Wireless control port (Draadloze bedieningspoort)
  • Color Temperature (Kleurtemperatuur)
 5600±200k
  • Dimensions (Afmetingen)
W x H x D 64*76*190 mm
Weight without battery (Gewicht zonder batterij) 410g

Probleemoplossing

Raadpleeg deze handleiding voor probleemoplossing als er een probleem is.

De cameraflitser kan niet worden opgeladen.

  • De batterij is in de verkeerde richting geplaatst.
    →Plaats de batterij in de juiste richting.
  • De interne batterij van de cameraflitser is leeg.
    →Als <> op het LCD-scherm verschijnt en knippert, vervang dan onmiddellijk de batterij.

De cameraflitser flitst niet.

  • De cameraflitser is niet goed aan de camera bevestigd.
    →Bevestig de montagevoet van de camera stevig aan de camera.
  • De elektrische contacten van de cameraflitser en de camera zijn vuil.
    →Reinig de contacten.

De stroom schakelt vanzelf uit.

  • Na 90 seconden inactiviteit wordt de automatische uitschakeling geactiveerd als de flitser is ingesteld als master.
    →Druk de ontspanknop half in of druk op een willekeurige flitsknop om te activeren.
  • Na 60 minuten (of 30 minuten) inactiviteit gaat de flitser in de slaapstand als deze is ingesteld als slave.
    →Druk op een willekeurige flitsknop om te activeren.

Automatische zoom werkt niet.

  • De cameraflitser is niet goed aan de camera bevestigd.
    →Bevestig de montagevoet van de cameraflitser aan de camera.

De flitsbelichting is onderbelicht of overbelicht.

  • U hebt high-speed sync gebruikt.
    →Met high-speed sync is het effectieve flitsbereik korter. Zorg ervoor dat het onderwerp zich binnen het weergegeven effectieve flitsbereik bevindt.
  • U hebt de "Manual Flash" (Handmatige flits)-modus gebruikt.
    →Stel de flitsmodus in op TTL of pas de flitssterkte aan.

Foto's hebben donkere hoeken of slechts delen van het beoogde onderwerp zijn verlicht.

  • De brandpuntsafstand van de lens overschrijdt de flitsdekking.
    →Controleer de flitsdekking die u hebt ingesteld. Deze flitser heeft een flitsdekking tussen 20 en 200 mm, wat geschikt is voor middenformaat camera's. Trek het brede paneel uit om de flitsdekking te vergroten.

Compatibele cameramodellen

Deze flitser kan worden gebruikt op de volgende cameramodellen:

Olympus: E-M10II, E-M5II, E-M1, E-PL8, E-PL7, E-PL6, E-PL5, E-P5, E-P3, PEN-F
Panasonic: DMC-GX85, DMC-G7, DMC-GF1, DMC-LX100, DMC-G85, DMC-GH4, DMC-FZ2500GK
informatie
  • Deze tabel bevat alleen de geteste cameramodellen, niet alle Olympus/Panasonic camera's. Voor de compatibiliteit van andere cameramodellen wordt een zelftest aanbevolen.
  • Rechten om deze tabel te wijzigen worden behouden.

Onderhoud

  • Schakel het apparaat onmiddellijk uit als er een abnormale werking wordt geconstateerd.
  • Vermijd plotselinge schokken en het product moet regelmatig worden ontstoft.
  • Het is normaal dat de flitsbuis warm is tijdens gebruik. Vermijd onnodig continu flitsen.
  • Onderhoud aan de flitser moet worden uitgevoerd door onze geautoriseerde onderhoudsafdeling, die originele accessoires kan leveren.
  • Dit product, met uitzondering van verbruiksartikelen zoals de flitsbuis, wordt ondersteund met een garantie van één jaar.
  • Ongeautoriseerde service maakt de garantie ongeldig.
  • Als het product defecten vertoont of nat is geworden, gebruik het dan niet totdat het is gerepareerd door professionals.
  • Wijzigingen in de specificaties of ontwerpen worden mogelijk niet in deze handleiding weergegeven.

FCC-waarschuwing

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken. Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

  1. Dit apparaat mag geen schadelijke storing veroorzaken, en
  2. dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

FCC-verklaring inzake blootstelling aan straling:
Deze apparatuur voldoet aan de FCC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Deze zender mag niet samen met een andere antenne of zender worden geplaatst of gebruikt.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Godox TT685O - Thinklite TTL Camera Flash voor Olympus/Panasonic Handleiding

Beschikbare talen

Gerelateerde Handleidingen voor Godox TT685O

Inhoudsopgave
