Godox TT350C - Thinklite TTL Camera Flash voor Canon Handleiding

Onderdelen

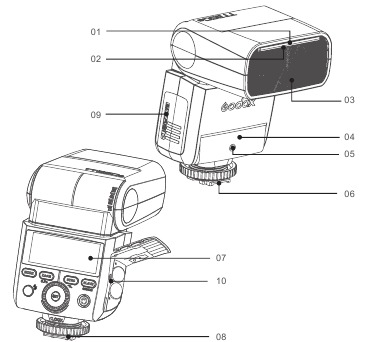

Body

1. Catchlight Paneel
2. Ingebouwd Breed Paneel
3. Flitskop
4. Optische Controlesensor
5. Focus Assistentie Beam
6. Hotshoe
7. LCD-paneel
8. Vergrendelring
9. Batterijcompartiment
10. USB-poort

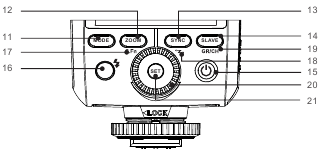

Bedieningspaneel

11. <MODE> Knop voor modusselectie
12. <ZOOM> Knop voor zoomselectie
13. <SYNC> Knop voor high-speed synchronisatie
14. <SLAVE> Knop voor S1/S2 optische slave triggering selectie
    (in niet-draadloze modus)
15. <> Aan/uit-schakelaar
16. <> Testknop / Flitser gereed indicator.
17. <C.Fn> Knop voor aangepaste functie-instelling
    (herbruikbare knop, lang indrukken gedurende 2 seconden)
18. <> Knop voor draadloze selectie
    (herbruikbare knop, lang indrukken gedurende 2 seconden)
19. <GR/CH> Groep/Kanaal knop
    (herbruikbare knop, in draadloze modus)
20. Selectiewiel
21. <SET> Set-knop

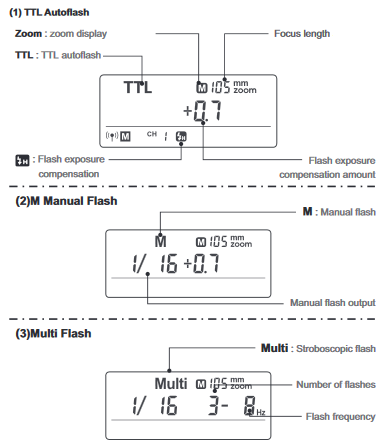

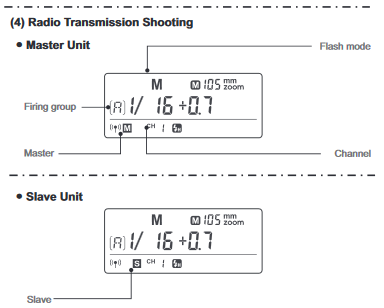

LCD-paneel

Wat zit er in de doos van de TT350C?

1. Flitser
2. Mini standaard
3. Beschermhoes
4. Diffuser
5. Instructiehandleiding

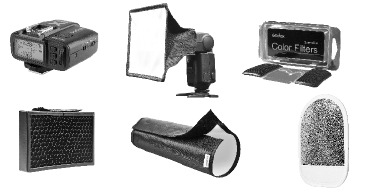

● Apart verkrijgbare accessoires
Het product kan worden gebruikt in combinatie met de volgende apart verkrijgbare accessoires, om de beste fotografie-effecten te bereiken: X1T-C draadloze flitstrigger, Mini softbox, Witte & Zilveren reflector, Honingraat, Kleurgels, Snoot, enz.

Bevestigen aan een camera

1. Bevestig de cameraflitser.

• Schuif de bevestigingsvoet van de cameraflitser helemaal in de hotshoe van de camera.


2. Zet de cameraflitser vast.

• Draai de vergrendelring op de bevestigingsvoet totdat deze vastzit.


3. Maak de cameraflitser los.

• Draai de vergrendelring op de bevestigingsvoet totdat deze is losgemaakt.


Energiebeheer

Gebruik deaan/uit-schakelaar om de flitser aan te zetten (houd de knop één seconde lang ingedrukt) of uit te zetten. Schakel hem uit als hij langere tijd niet wordt gebruikt. Als hij is ingesteld als masterflitser, wordt de stroom automatisch uitgeschakeld na een bepaalde periode (ongeveer 90 seconden) van inactiviteit. Door de ontspanknop van de camera half in te drukken of op een flitsknop te drukken, wordt de flitser geactiveerd. Als hij is ingesteld als slaveflitser, gaat hij na een bepaalde periode (instelbaar, standaard 60 minuten) van inactiviteit in de slaapstand. Door op een flitsknop te drukken, wordt hij geactiveerd.

C.Fn Het uitschakelen van de automatische uitschakelfunctie wordt aanbevolen wanneer de flitser los van de camera wordt gebruikt. (C.Fn-ST)

Flitsmodus: TTL-autoflits

Deze flitser heeft drie flitsmodi: TTL, Manual (M) (Handmatig) en Multi (Stroboscopisch). In de TTL-modus werken de camera en de flitser samen om de juiste belichting voor het onderwerp en de achtergrond te berekenen. In deze modus zijn er meerdere TTL-functies beschikbaar: FEC, HSS, tweede gordijnsynchronisatie, enz.

* Druk op de <MODE> Mode Selection Button (knop voor modusselectie) en de drie flitsmodi worden één voor één op het LCD-paneel weergegeven bij elke druk.

TTL-modus

Druk op de <MODE> Mode Selection Button (knop voor modusselectie) om de TTL-modus te openen. Het LCD-paneel geeft <TTL> weer.

• Druk de ontspanknop van de camera half in om scherp te stellen.
• Wanneer de ontspanknop volledig is ingedrukt, geeft de flitser een voorflits af die de camera gebruikt om de belichting en de flitssterkte te berekenen vlak voordat de foto wordt gemaakt.

Weergave"HI": Wanneer de flitssterktewaarde de maximale waarde bereikt, wordt "HI" gedurende 3 seconden weergegeven en knippert hij. Pas de parameters van de camera aan als er onderbelichting optreedt.

Weergave"Lo": Wanneer de flitssterktewaarde de minimale waarde bereikt, wordt "Lo" gedurende 3 seconden weergegeven en knippert hij. Pas de parameters van de camera aan als er overbelichting optreedt.

FEC: Flitsbelichtingscompensatie

Met de FEC-functie kan deze flitser worden aangepast van -3 tot +3 in stappen van 1/3. Het is handig in situaties waarin een kleine aanpassing van het TTL-systeem nodig is op basis van de omgeving.

FEC instellen:

1. Druk op de SET Button (knop) en het flitsbelichtingsbedrag MODE ZOOM SYNC SLAVE compensatie wordt gemarkeerd op het LCD-paneel.

2. Draai aan de selectiewiel om het bedrag in te stellen.


• "0.3"betekent 1/3 stap,
  "0.7"betekent 2/3 stap.
• Om de flitsbelichtingscompensatie te annuleren, stelt u het bedrag in op "+0".

3. Druk nogmaals op de <SET> button (knop) om de instelling te bevestigen.


High-Speed Synchronisatie

High Speed Sync (FP-flitser) stelt de flitser in staat om te synchroniseren met alle sluitertijden van de camera. Dit is handig wanneer u diafragmavoorkeur wilt gebruiken voor invulflitsportretten.

Kies de <> button (knop):
Druk op de <SYNC> button (knop) om de high-speed synchronisatiefunctie in te schakelen.

• Met high-speed synchronisatie geldt: hoe sneller de sluitertijd, hoe korter het effectieve flitsbereik.
• De multi-flitsmodus kan niet worden ingesteld in de high-speed synchronisatiemodus.
• De bescherming tegen oververhitting kan worden geactiveerd na 15 opeenvolgende high-speed synchronisatieflitsen.
• Probeer het gebruik van high-speed synchronisatieflits te vermijden, dit verkort de levensduur van de flitsbuis.

Tweede-gordijnsynchronisatie

Met een lange sluitertijd kunt u een lichtspoor creëren dat het onderwerp volgt. De flitser flitst vlak voordat de sluiter sluit.

• Druk op de <SYNC> button (knop) en vervolgens op het <> pictogram dat op het paneel wordt weergegeven. De flitser werkt zonder tweede-gordijnsynchronisatiefunctie in de Multi-modus en in de draadloze modus.

M: Handmatige flitser

De flitssterkte is instelbaar van 1/1 volledig vermogen tot 1/128e vermogen in stappen van 1/3. Gebruik een handflitsmeter om de vereiste flitssterkte te bepalen om een juiste flitsbelichting te verkrijgen.

1. Druk op de <MODE> button (knop) zodat <M> wordt weergegeven.
2. Draai aan de selectiewiel om een gewenste flitssterkte te kiezen. In high-speed synchronisatiemodus is het instelbare flitsbereik 1/16~1/1.

Flitssterktebereik
De volgende tabel maakt het gemakkelijker om te zien hoe de stop verandert in termen van f/stop wanneer u de flitssterkte verhoogt of verlaagt. Wanneer u bijvoorbeeld de flitssterkte verlaagt naar 1/2, 1/2-0.3 of 1/2-0.7 en vervolgens de flitssterkte verhoogt naar meer dan 1/2, 1/2+0.3, 1/2+0.7, wordt 1/1 weergegeven.

In de M-modus kunnen high-speed synchronisatie en tweede gordijnsynchronisatiefuncties worden bereikt.

Optische S1 secundaire eenheid instelling
In de M handmatige flitsmodus drukt u op de <SLAVE> button (knop) zodat deze flitser kan functioneren als een optische S1 secundaire flitser met optische sensor. Met deze functie flitst de flitser synchroon wanneer de hoofdflitser flitst, hetzelfde effect als bij het gebruik van radiotriggers. Dit helpt bij het creëren van meerdere lichteffecten.

Optische S2 secundaire eenheid instelling
Druk op de <SLAVE> button (knop) zodat deze flitser ook kan functioneren als een optische S2 secundaire flitser met optische sensor in de M handmatige flitsmodus. Dit is handig wanneer camera's een voorflitsfunctie hebben. Met deze functie negeert de flitser een enkele "voorflits" van de hoofdflitser en flitst hij alleen als reactie op de tweede, daadwerkelijke flits van de hoofdeenheid.

• S1 en S2 optische triggering en high-speed modus los van de camera zijn alleen beschikbaar in de M handmatige flitsmodus.

Multi: Stroboscopische flits

Met stroboscopische flits wordt een snelle reeks flitsen afgevuurd. Het kan worden gebruikt om meerdere beelden van een bewegend onderwerp in één foto vast te leggen. U kunt de vuurfrequentie (aantal flitsen per seconde, uitgedrukt in Hz), het aantal flitsen en de flitssterkte instellen.

1. Houd de knop <MODE> 2 seconden lang ingedrukt, zodat <Multi> wordt weergegeven.

2. Draai aan de keuzeknop om een gewenste flitssterkte te kiezen.
3. Stel de flitsfrequentie en het aantal flitsen in.


• Druk op de SET (INSTELLEN) knop om de flitsfrequentie te selecteren. Draai aan de keuzeknop om het aantal in te stellen.
• Druk nogmaals op de SET (INSTELLEN) knop om het aantal flitsen te selecteren. Draai aan de keuzeknop om het aantal in te stellen.

De sluitertijd berekenen
Tijdens stroboscopische flits blijft de sluiter open totdat het afvuren stopt. Gebruik de onderstaande formule om de sluitertijd te berekenen en stel deze in met de camera.

Aantal flitsen / flitsfrequentie = sluitertijd
Als het aantal flitsen bijvoorbeeld 10 is en de vuurfrequentie 5 Hz, moet de sluitertijd minstens 2 seconden zijn.

Gebruik stroboscopische flits niet meer dan 10 keer achter elkaar om oververhitting en beschadiging van de flitskop te voorkomen. Laat de cameraflits na 10 keer minstens 15 minuten rusten. Als u de stroboscopische flits meer dan 10 keer achter elkaar probeert te gebruiken, kan het afvuren automatisch stoppen om de flitskop te beschermen. Laat de cameraflits in dat geval minstens 15 minuten rusten.

• Stroboscopische flits is het meest effectief met een sterk reflecterend onderwerp tegen een donkere achtergrond.
• Het wordt aanbevolen om een statief en een afstandsbediening te gebruiken.
• Stroboscopische flits kan worden gebruikt met "buLb".
• Als het aantal flitsen wordt weergegeven als "--", gaat het afvuren door totdat de sluiter sluit of de batterij leeg is. Het aantal flitsen is beperkt zoals weergegeven in de volgende tabel.

Maximaal aantal stroboscopische flitsen:

Flitssterkte\Hz	1	2	3	4	5	6-7	8-9	10-19	20-50	60-90
1/4	6	3	2	2	2	2	2	2	2	2
1/8	14	14	6	4	3	3	3	2	2	2
1/16	30	30	30	20	10	8	5	3	3	3
1/32	60	60	60	50	50	40	12	5	5	5
1/64	90	90	90	80	80	70	60	20	10	10
1/128	90	90	90	90	90	90	80	70	30	20

Draadloze flitsopnamen: radio (2.4G) transmissie

• U kunt drie slavegroepen instellen voor TTL-autoflitsopnamen. Met TTL-autoflits kunt u eenvoudig verschillende lichteffecten creëren.
• Alle flitsinstellingen voor de slave-units op de masterflitser in de TTL-modus worden automatisch naar de slave-units verzonden. Het enige dat u hoeft te doen, is de masterunit instellen voor elke slavegroep zonder enige handeling voor de slave-units tijdens de opname.
• Deze flitser kan werken in de flitsmodi TTL /M /Multi / OFF wanneer hij is ingesteld als masterunit.
  Bij gebruik van het Godox 2.4G draadloze X-systeem is de TT350C perfect compatibel met andere producten van ons bedrijf. Als masterunit, kan de TT350C de volgende slave-unitmodellen aansturen: AD600, AD600M, AD360II-C, AD360II-N, V860IIC, V850II, TT685C, TT600.
  Als slave-unit kan de TT350C worden aangestuurd door de volgende master-unitmodellen: X1T-C, V860IIC, V850II, TT685C, TT600.

• Zelfs met meerdere slave-units kan de masterunit ze allemaal draadloos aansturen.
• In deze gebruikershandleiding verwijst "masterunit" naar de cameraflitser op een camera en wordt de "slave-unit" aangestuurd door de masterunit.

Draadloze instellingen

U kunt schakelen tussen normale flitser en draadloze flitser. Zorg ervoor dat u de draadloze instelling op OFF zet voor normale flitsopnamen.

Masterunit instellen

1. Houd de knop <SYNC> 2 seconden ingedrukt zodat <> knippert. Draai aan de selectieknop totdat de <> op het LCD-scherm wordt weergegeven, wat de masterunit betekent.


Slave-unit instellen

1. Houd de knop <SYNC> 2 seconden ingedrukt zodat <> knippert. Draai aan de selectieknop totdat <> op het LCD-scherm wordt weergegeven, wat de slave-unit betekent.


De flitsmodus van de groepsunit instellen

1. Druk op de knop <SLAVE> om de groep te kiezen uit A/B/C.
   Druk vervolgens op de knop <MODE> zodat de masterunit in de flitsmodus OFF / TTL / M kan werken. Kies een van deze als de flitsmodus van de masterunit.

2. Houd de knop <MODE> 2 seconden ingedrukt om naar de Multi-modus te schakelen.


De flitser van de masterunit uitschakelen

1. Wanneer de flitser op de camera is bevestigd, gaat u naar de externe speedlite-bediening in het cameramenu.
2. Schakel de masterbedieningsflitser op de camera uit. Het pictogram <> knippert op het TT350C-paneel en de flitsermasterbediening is uitgeschakeld. Selecteer inschakelen om de uitgeschakelde masterbediening te annuleren.


Het communicatiekanaal instellen

Als er andere draadloze flitssystemen in de buurt zijn, kunt u de kanaal-ID's wijzigen om signaalinterferentie te voorkomen. De kanaal-ID's van de masterunit en de slave-unit(s) moeten op hetzelfde zijn ingesteld.

1. Houd de knop <SLAVE> 2 seconden ingedrukt totdat de kanaal-ID's knipperen. Draai aan de selectieknop om een kanaal-ID van 1 tot 16 te kiezen.

2. Druk op de knop <SET> om te bevestigen.


TTL: Volautomatische draadloze flitsopnamen

Autoflitsopnamen met één slave-unit

1. Masterunit instellen


• Bevestig een TT350C-cameraflitser op de camera en stel deze in als de masterunit.
• A/B/C kan onafhankelijk worden ingesteld als TTL-modus.

2. Slave-unit instellen


• Stel de TT350C die moet worden aangestuurd in als de draadloze slave-unit.
• De slave-unit kan worden ingesteld als A/B/C.

3. Controleer het communicatiekanaal

• Als de masterunit en de slave-unit(s) op een ander kanaal zijn ingesteld, stelt u ze in op hetzelfde kanaal.

4. Plaats de camera en flitsers

• Plaats de camera en flitsers zoals de afbeelding laat zien.

5. Controleer de werking van de flitser


• Druk op de testknop van de masterunit <>.
• Vervolgens zal de slave-unit afgaan. Zo niet, pas dan de hoek van de slave-unit ten opzichte van de masterunit en de afstand tot de masterunit aan.

De slave-unit kan defect raken of een ongewenste flits afgeven als gevolg van de nabijgelegen wifi-routers of andere 2.4G-apparatuur. Pas in dit geval het kanaal van de flitser aan of schakel de 2.4G-apparatuur uit.

M: Draadloze flitsopnamen met handmatige flitser

Dit beschrijft draadloos (meerdere opnamen) met behulp van een handmatige flitser. U kunt fotograferen met een andere flitsvermogeninstelling voor elke slave-unit (vuurgroep). Stel alle parameters in op de masterunit.

1. De flitsmodus instellen op <M>


• Druk op de knop <MODE> om de flitser in te stellen op de M-modus.

2. Flitsvermogen instellen

• Draai aan de selectieknop om het flitsvermogen van de groepen in te stellen.

3. De foto maken


• Elke groep vuurt af met de ingestelde flitsverhouding.

Multi: Draadloze flitsfotografie met handmatige flitser

1. <Multi> stroboscopische flits instellen.


• Houd de knop <MODE> 2 seconden lang ingedrukt, zodat <Multi> wordt weergegeven. Houd de knop <MODE> nogmaals 2 seconden lang ingedrukt om af te sluiten.

2. Flitsvermogen/flitsfrequentie/flitstijden instellen.

• Het flitsvermogen/de flitsfrequentie/de flitstijden in de A-groep instellen. De multi-flitsmodus instellen.
• De B- en C-groep kunnen alleen de AAN/UIT van de slave-unit regelen door op de knop <MODE> te drukken.


Het gebruik van een flitser (master/slave) met een draadloze radiozendfunctie maakt het eenvoudig om te fotograferen met geavanceerde draadloze meervoudige flitsbelichting, op dezelfde manier als TTL-autoflitsfotografie.

De basis relatieve positie en het bereik zijn zoals weergegeven in de afbeelding. U kunt vervolgens draadloze TTL-autoflitsfotografie uitvoeren door de master-unit in te stellen op <TTL>.

Positionering en bereik van slave-/master-unit

• Autoflitsfotografie met één slave-unit


• Gebruik de meegeleverde ministandaard om de slave-unit te positioneren.
• Voer vóór het fotograferen een testflits en een testopname uit.
• De transmissieafstand kan korter zijn, afhankelijk van de omstandigheden, zoals de positionering van slave-units, de omgeving en de weersomstandigheden.

Draadloze meervoudige flitsfotografie
U kunt de slave-units verdelen in twee of drie groepen en TTL-autoflits uitvoeren terwijl u de flitsverhouding (factor) wijzigt. Bovendien kunt u voor elke vuurgroep een andere flitsmodus instellen en fotograferen, voor maximaal 3 groepen.

• Automatische fotografie met twee slave-groepen

• Automatische fotografie met drie slave-groepen


Andere toepassingen

Hulpstraal autofocus

In slecht verlichte of contrastarme opnameomgevingen, zal de ingebouwde hulpstraal autofocus automatisch inschakelen om autofocus te vergemakkelijken. De straal zal alleen oplichten als autofocus moeilijk is en verdwijnt zodra de autofocus correct is. Als u de hulpstraal autofocus wilt uitschakelen, zet u de "AF" op "OFF" (UIT) in de C.Fn-instellingen.

Positie	Effectief bereik
Centrum	0,6~4 m
Periferie	0,6~2,5 m

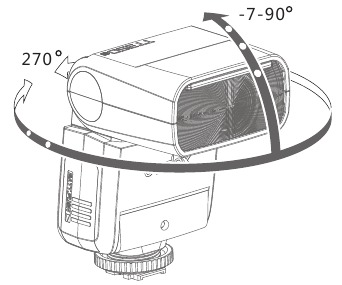

Indirect flitsen

Door de flitskop naar een muur of plafond te richten, zal de flits van het oppervlak weerkaatsen voordat deze het onderwerp belicht. Dit kan schaduwen achter het onderwerp verzachten voor een meer natuurlijk ogende opname. Dit wordt indirect flitsen genoemd.

Om de richting van het indirect flitsen in te stellen, houdt u de flitskop vast en draait u deze in een bevredigende hoek.

• Als de muur of het plafond te ver weg is, is de weerkaatste flits mogelijk te zwak, wat resulteert in onderbelichting.
• De muur of het plafond moet een effen, witte kleur hebben voor een hoge reflectie. Als het weerkaatsende oppervlak niet wit is, kan er een kleurzweem in de foto verschijnen.

Een catchlight creëren

Met het catchlight-paneel kunt u een catchlight in de ogen van het onderwerp creëren om de gezichtsuitdrukking tot leven te brengen.

1. Richt de flitskop 90° omhoog.

2. Trek het brede paneel uit. Het catchlight-paneel komt tegelijkertijd naar buiten.
3. Duw het brede paneel terug.


• Duw alleen het brede paneel naar binnen.
• Volg dezelfde procedures als voor indirect flitsen.

• Richt de flitskop recht vooruit en vervolgens 90° omhoog. Het catchlight verschijnt niet als u de flitskop naar links of rechts zwenkt.
• Voor het beste catchlight-effect, blijf 1,5 m/4,9 ft verwijderd van het onderwerp.

ZOOM: De flitsdekking instellen en het brede paneel gebruiken

De flitsdekking kan automatisch of handmatig worden ingesteld. Het kan worden ingesteld op de lensbrandpuntsafstand van 24 mm tot 105 mm. Ook kan met het ingebouwde brede paneel de flitsdekking worden uitgebreid voor 14 mm groothoeklenzen.

Druk in de handmatige zoommodus op de knop <ZOOM>.

• Draai aan de keuzeknop om de flitsdekking te wijzigen.
• Als <AU> wordt weergegeven, wordt de flitsdekking automatisch ingesteld.

• Als u de flitsdekking handmatig instelt, zorg er dan voor dat deze de lensbrandpuntsafstand dekt, zodat de foto geen donkere periferie heeft.
• Wanneer de indicator voor een bijna lege batterij wordt weergegeven, kan de ZOOM niet worden aangepast, deze is constant 24 mm.

Het brede paneel gebruiken
Trek het brede paneel uit en plaats het over de flitskop zoals afgebeeld. De flitsdekking wordt dan uitgebreid tot 14 mm.

• Het catchlight-paneel komt tegelijkertijd naar buiten. Duw het catchlight-paneel terug.


• Wanneer u het brede paneel uittrekt, is de ZOOM constant 14 mm. De knop <ZOOM> werkt niet.

Waarschuwing batterij bijna leeg
Als het batterijvermogen laag is, verschijnt <> en knippert op het LCD-scherm. Vervang de batterij onmiddellijk. Wanneer de indicator voor een bijna lege batterij wordt weergegeven, kan de ZOOM niet worden aangepast, deze is constant 24 mm.

C.Fn: Aangepaste functies instellen

De volgende tabel geeft een overzicht van de beschikbare en niet-beschikbare aangepaste functies van deze flitser.

C.Fn Aangepaste functies
Aangepaste functie Tekens	Functie	Instellingsnr.	Instellingen & Beschrijving
ST	Automatische slaapstand (stand-by)	ON	AAN
		OF	UIT
AF	AF-hulpstraal	ON	AAN
		OF	UIT
BL	Bediening achtergrondverlichting	10 sec.	Uit in 10 sec.
		OF	Altijd uit
		ON	Altijd aan

1. Houd de <ZOOM>-knop 2 seconden ingedrukt totdat het C.Fn-menu wordt weergegeven.
2. Draai aan de keuzeknop om de aangepaste functies te selecteren.
3. Druk op de <SET>-knop en het instellingsnr. knippert.
4. Draai aan de keuzeknop om het gewenste nummer in te stellen. Door op de <SET>-knop te drukken, worden de instellingen bevestigd.
5. Druk op de <ZOOM>-knop om af te sluiten.

Beveiligingsfunctie

1. Bescherming tegen oververhitting

• Om oververhitting en aantasting van de flitskop te voorkomen, mag u niet meer dan 30 continue flitsen in snelle opeenvolging afvuren op 1/1 vol vermogen. Laat na 30 continue flitsen een rusttijd van minimaal 10 minuten toe.
• Als u meer dan 30 continue flitsen afvuurt en vervolgens meer flitsen met korte tussenpozen afvuurt, kan de interne oververhittingsbeveiligingsfunctie worden geactiveerd, waardoor de hersteltijd langer dan 10 seconden duurt. Als dit gebeurt, laat u een rusttijd van ongeveer 10 minuten toe, waarna de flitser weer normaal zal werken.
• Wanneer de oververhittingsbeveiliging wordt gestart, wordt weergegeven op het LCD-scherm.

Aantal flitsen dat de oververhittingsbeveiliging activeert:

Vermogensuitgangsniveau	Aantal flitsen
1/1	30
1/2 +0.7	40
1/2 +0.3	50
1/2	60
1/4(+0.3,+0.7)	100
1/8(+0.3,+0.7)	200
1/16(+0.3,+0.7)	300
1/32(+0.3,+0.7)	500
1/64(+0.3,+0.7)	1000
1/128(+0.3,+0.7)

Aantal flitsen dat de oververhittingsbeveiliging activeert in de high-speed sync triggering-modus:

Vermogensuitgang	Aantal keren
1/1	15
1/2(+0.3,+0.7);	20
1/4(+0.3,+0.7)	30
1/8(+0.3,+0.7);
1/16(+0.3,+0.7)	40

2. Andere beveiligingen

Het systeem biedt real-time bescherming om het apparaat en uw veiligheid te waarborgen. De volgende lijst geeft prompts ter referentie:

Prompts op LCD-scherm	Betekenis
E1	Er treedt een storing op in het recyclingsysteem, waardoor de flitser niet kan afgaan. Start de flitser opnieuw op. Als het probleem zich blijft voordoen, stuurt u dit product naar een onderhoudscentrum.
E3	De spanning op twee stopcontacten van de flitsbuis is te hoog. Stuur dit product naar een onderhoudscentrum.
E9	Er zijn enkele fouten opgetreden tijdens het upgradeproces. Gebruik de juiste methode voor het upgraden van de firmware.

Firmware-upgrade

Deze flitser ondersteunt firmware-upgrades via de USB-poort. Update-informatie wordt vrijgegeven op onze officiële website.

USB-verbindingslijn is niet inbegrepen in dit product. De USB-poort is een standaard Micro USB-aansluiting. Een algemene USB-verbindingslijn is van toepassing.

De versie controleren: Druk op de <MODE>-knop en schakel de flitser in. Vervolgens wordt de firmware-updateversie (bijv. versie 1.0 wordt gelezen als U-1.0) weergegeven op het LCD-scherm.

Technische gegevens

Model	TT350C
Type
Compatibele camera's	Raadpleeg de compatibele cameramodellen
Richtgetal (1/1 output @ 105mm)	36 (m ISO 100)
Flitsdekking	24 tot 105 mm
	Automatische zoom (flitsdekking automatisch ingesteld om overeen te komen met de lensbrandpuntsafstand en de afbeeldingsgrootte)
	Handmatige zoom
	Zwenkende/kantelende flitskop (indirect flitsen): 0 tot 270° horizontaal en -7° tot 90° verticaal
Flitsduur (t0.1)	1/350 tot 1/20000 seconden
Belichtingsregeling
Belichtingsregelsysteem	TTL-autoflits en handmatige flits
Flitsbelichtingscompensatie (FEC)	Handmatig. FEB: ±3 stops in stappen van 1/3 stop (Handmatige FEC kan worden gecombineerd.)
Synchronisatiemodus	High-speed sync (tot 1/8000 seconden), first-curtain sync en second-curtain sync
Multiflits	Verstrekt (tot 90 keer, 90Hz)
Draadloze flitser (2,4 G-radio transmissie)
Draadloze flitserfunctie	Master, Slave, Uit
Bestuurbare slave-groepen	3 (A, B en C)
Zendbereik (ca.)	≤30m
Kanalen	16 (1~16)
Hulpstraal autofocus
Effectief bereik (ca.)	Centrum: 0,6~4m
	Periferie: 0,6~2,5m
Stroomvoorziening
AA-batterijen	Ni-MH-batterijen (aanbevolen) of 2*LR6 alkalinebatterijen
Recycletijd	Ca. 0,1-2,2 seconden (eneloop Ni-MH-batterijen van Panasonic). Rode led-indicator licht op wanneer de flitser klaar is.
Flitsen op vol vermogen	Ca. 210 (2500mA Ni-MH-batterijen)
Stroombesparing	Automatisch uitschakelen na ca. 90 seconden inactiviteit. (60 minuten indien ingesteld als slave)
Sync Triggering-modus	Hotshoe, optische triggering
Afmetingen
B x H x D	140*62*38 mm
Gewicht zonder batterij	200g

Probleemoplossing

Raadpleeg deze probleemoplossingsgids als er een probleem is.

De cameraflitser kan niet worden opgeladen.

• De batterij is in de verkeerde richting geplaatst.
  →Plaats de batterij in de juiste richting.
• De interne batterij van de cameraflitser is leeg.
  →Als <> op het LCD-scherm verschijnt en knippert, vervang dan onmiddellijk de batterij.

De cameraflitser werkt niet.

• De cameraflitser is niet goed aan de camera bevestigd.
  →Bevestig de bevestigingsvoet van de camera stevig aan de camera.
• De elektrische contacten van de cameraflitser en de camera zijn vuil.
  →Maak de contacten schoon.

De stroom wordt vanzelf uitgeschakeld.

• Na 90 seconden inactiviteit treedt de automatische uitschakeling in werking als de flitser als master is ingesteld.
  →Druk de sluiterknop half in of druk op een willekeurige flitsknop om de flitser te activeren.
• Na 60 minuten inactiviteit gaat de flitser in de slaapstand als deze als slave is ingesteld.
  →Druk op een willekeurige flitsknop om de flitser te activeren.

Automatische zoom werkt niet.

• De cameraflitser is niet goed aan de camera bevestigd.
  →Bevestig de bevestigingsvoet van de cameraflitser aan de camera.

De flitsbelichting is onderbelicht of overbelicht.

• U hebt snelle synchronisatie gebruikt.
  →Bij snelle synchronisatie is het effectieve flitsbereik korter. Zorg ervoor dat het onderwerp zich binnen het weergegeven effectieve flitsbereik bevindt.
• U hebt de handmatige flitsmodus gebruikt.
  →Stel de flitsmodus in op TTL of pas de flitsoutput aan.

Foto's hebben donkere hoeken of slechts delen van het beoogde onderwerp zijn verlicht.

• De brandpuntsafstand van de lens overschrijdt de flitsdekking.
  →Controleer de flitsdekking die u hebt ingesteld. Deze flitser heeft een flitsdekking tussen 24 en 105 mm, wat geschikt is voor camera's van gemiddeld formaat. Trek het brede paneel uit om de flitsdekking te vergroten.

Compatibele cameramodellen

Deze flitser kan worden gebruikt op de volgende Canon-cameramodellen:

5D Mark III

80D

7D

760D

60D

600D

30D

100D

1100D

Digital X

In deze tabel staan alleen de geteste cameramodellen, niet alle camera's uit de Canon-serie. Voor de compatibiliteit van andere cameramodellen wordt een zelftest aanbevolen. De rechten om deze tabel te wijzigen worden voorbehouden.

Onderhoud

• Schakel het apparaat onmiddellijk uit als er een abnormale werking wordt geconstateerd.
• Vermijd plotselinge schokken en het product moet regelmatig worden ontdaan van stof.
• Het is normaal dat de flitsbuis warm aanvoelt tijdens gebruik. Vermijd onnodige continue flitsen.
• Het onderhoud van de flitser moet worden uitgevoerd door onze geautoriseerde onderhoudsafdeling, die originele accessoires kan leveren.
• Dit product, met uitzondering van verbruiksartikelen zoals de flitsbuis, wordt ondersteund met een garantie van één jaar.
• Niet-geautoriseerde service maakt de garantie ongeldig.
• Als het product defecten vertoont of nat is geworden, gebruik het dan niet totdat het door professionals is gerepareerd.
• Wijzigingen in de specificaties of ontwerpen worden mogelijk niet in deze handleiding weergegeven.

FCC-waarschuwing

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken. Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderhevig aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke storing veroorzaken, en
2. dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

FCC-verklaring betreffende blootstelling aan straling:
Deze apparatuur voldoet aan de FCC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Deze zender mag niet samen met een andere antenne of zender worden geplaatst of gebruikt.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

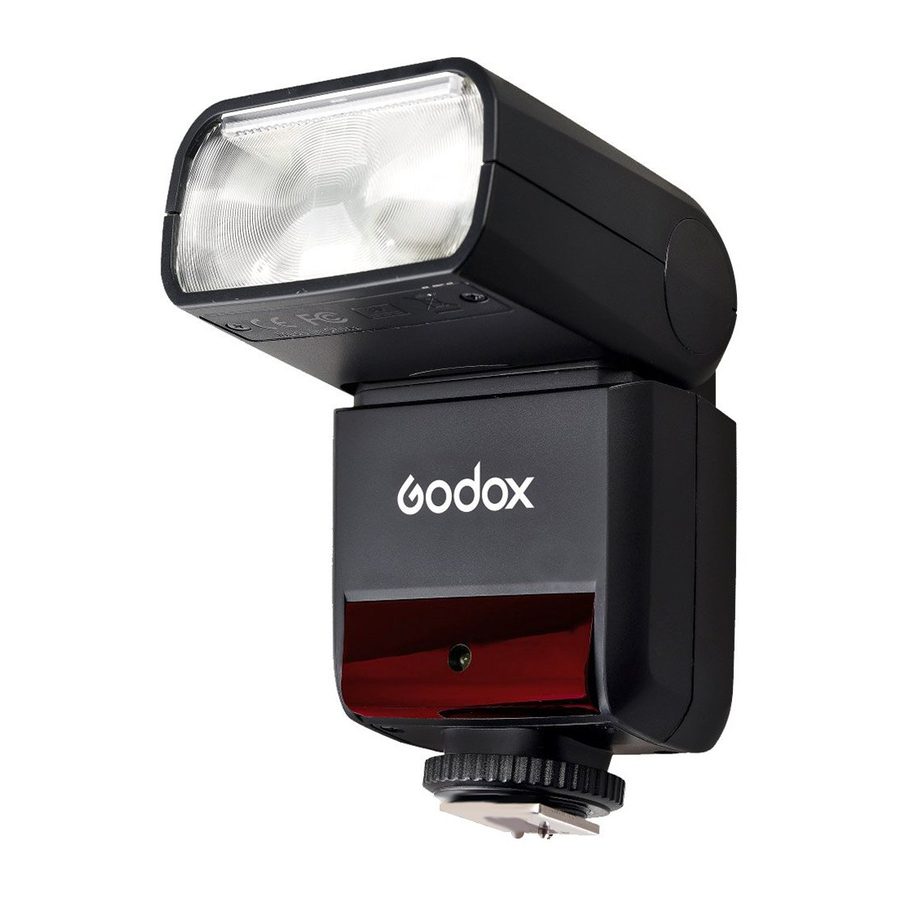

Download Godox TT350C - Thinklite TTL Camera Flash voor Canon Handleiding

Beschikbare talen
