Godox THINKLITE TT520 II, THINKLITE TT560 II - Camera Flash Manual

WAARSCHUWING

Houd dit product altijd droog. Niet gebruiken in de regen of in vochtige omstandigheden.
Niet demonteren. Indien reparaties noodzakelijk zijn, moet dit product naar een erkend onderhoudscentrum worden gestuurd.
Buiten bereik van kinderen bewaren.

Stop met het gebruik van dit product als het openbreekt als gevolg van extrusie, vallen of een harde klap. Anders kan er een elektrische schok optreden als u de elektronische onderdelen erin aanraakt.
Richt de flits niet rechtstreeks in de ogen (vooral die van baby's) binnen korte afstanden. Anders kan er een visuele beperking optreden.

Gebruik de flitser niet in de buurt van ontvlambare gassen, chemicaliën en andere soortgelijke materialen. In bepaalde omstandigheden kunnen deze materialen gevoelig zijn voor het sterke licht dat door deze flitser wordt uitgestraald en kan er brand of elektromagnetische interferentie ontstaan.
Laat de flitser niet achter en bewaar hem niet als de omgevingstemperatuur hoger is dan 50℃. Anders kunnen de elektronische onderdelen beschadigd raken.
Schakel de flitser onmiddellijk uit in geval van storing.

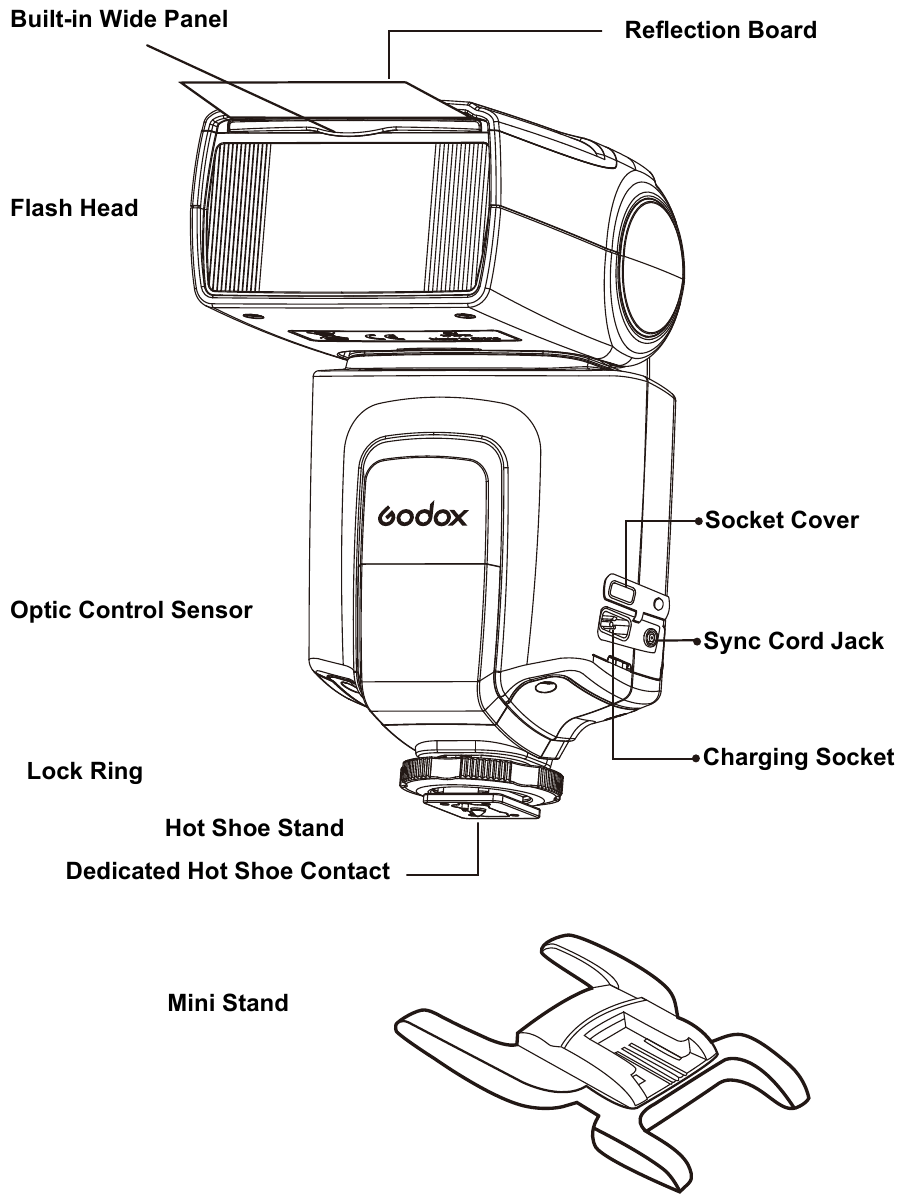

NOMENCLATUUR

INSTALLATIE

Batterij installatie

Open de batterijklep
Schuif de batterijklep in de richting van de pijl en open deze vervolgens met uw duim.

Plaats batterijen
Plaats de batterijen volgens de richting aangegeven door de sticker in de batterijhouder en zorg ervoor dat het + en – batterijcontact correct in het batterijcompartiment zijn geplaatst.

Sluit de batterijklep
Schuif de batterijklep in de richting van de pijl en schuif hem terug op zijn plaats. De batterijklep wordt vergrendeld wanneer er een "klik" (klik) geluid te horen is.

Let op:

• Wees voorzichtig met de hete batterij bij het vervangen ervan na continue flitsen.
• Haal de batterij eruit wanneer deze niet in gebruik is, voor het geval dat de batterij lekkage de flitser beschadigt.

De unit op de camera monteren

Draai de vergrendelring tegen de klok in om deze tot het hoogste punt los te draaien. Schuif de montagevoet van de flitser in de hotshoe van de camera.

Draai de vergrendelring met de klok mee om deze vast te draaien.

Om de flitser te verwijderen, draait u de vaste knop los en schuift u deze uit de hotshoe van de camera.

HET APPARAAT GEBRUIKEN

Energiebeheer

Druk na gebruik op de AAN/UIT (ON/OFF) knop om uit te schakelen.

• Schakel over naar AAN (ON), de flitser begint met opladen (de oplaadindicator is zwak). Na enkele seconden wordt de oplaadindicator rood en is de TT520 II /TT560 II klaar om te fotograferen.
• Druk voor een testflits op de testknop. Druk na gebruik op de AAN/UIT (ON/OFF) knop om uit te schakelen.
• Als de rode oplaadindicator elke seconde flikkert, geeft dit aan dat de batterij bijna leeg is. In dat geval wordt de stroom automatisch uitgeschakeld en moet u de batterijen vervangen.

Vermogensregeling

• De flitser heeft 8 stappen voor het regelen van het vermogen, die worden aangegeven door 8 LED-lampjes voor verschillende niveaus.
• Druk op "+" om het vermogen hoger te maken en ze zijn 1/128,1/64,1/32,1/16, 1/8,1/4,1/2,1/1. Druk anders op "-" om het vermogen lager te maken.

M-modus

Druk op de MODE (MODUS) knop naar de M-modus. In deze modus kunt u de TT520 II /TT560 II op de hotshoe van uw camera of de hotshoe van de speedlite-trigger plaatsen om de flitser te activeren. Pas tijdens het fotograferen het flitsvermogen aan en druk op de ontspanknop van de camera, het flitslicht flitst onder het synchroonsignaal van de camera.

S1-modus

• Druk op de MODE (MODUS) knop naar de S1-modus. De modus is van toepassing op slave-flitsers om vele lichteffecten te creëren. Het is respectievelijk van toepassing op een handmatige flitsomgeving.
• Wanneer de flitser in de S1-modus staat, flitst deze synchroon wanneer de master-flitser flitst, vergelijkbaar met het effect bij gebruik van een radiotrigger.

S2-modus

Druk op de MODE (MODUS) knop naar de S2-modus. De modus is van toepassing op slave-flitsers om vele lichteffecten te creëren. De flitser flitst niet synchroon met de eerste flits, maar met de tweede flits van de master-flitser, wat de tweede flitssynchronisatie is.

Opmerking
De optische lichtsensor stopt met functioneren in de M-modus.
De triggerfunctie van de hotshoe stopt in de S1- en S2-modus.

Draadloze triggerfunctie

• Omdat de TT520 II/TT560 II een ingebouwd draadloos signaal heeft, gebruikt u de RT-zender als zenderuiteinde.
• Houd de MODE (MODUS) knop 2 seconden lang ingedrukt om de AAN/UIT (ON/OFF) knop van de draadloze triggerfunctie te bedienen. Wanneer de draadloze indicator brandt, is de draadloze triggerfunctie AAN (ON); wanneer de draadloze indicator uitgaat, is de draadloze triggerfunctie UIT (OFF). Om energie te besparen, schakelt u de draadloze triggerfunctie uit wanneer deze niet in gebruik is.

Synchronisatie triggerfunctie

• De speedlite en camera worden synchroon geactiveerd door een PC-synchronisatiekabel te gebruiken om de synchronisatieaansluitingen van de camera en de speedlite met elkaar te verbinden.

Energiebesparende functie

• Om batterijvermogen te besparen, gaat de flitser na ongeveer 30 minuten inactiviteit in de stand-by stand. Druk op een willekeurige knop om hem te activeren.
• In de S1/S2-modus gaat de flitser na ongeveer 60 minuten inactiviteit in de stand-by stand. Druk op een willekeurige knop om hem te activeren.
• In de energiebesparende modus knippert de oplaadindicator elke 3 seconden. Andere indicatoren zijn uitgeschakeld.

Beschermingsfunctie

• Bescherming bij continue flitsen
  Om te voorkomen dat de flitskop te heet wordt en beschadigd raakt, mag u niet meer dan 20 keer flitsen in vermogensniveau 1/2,1/1. Laat de flitser minimaal 10 minuten afkoelen. De oververhittingsbeveiligingsfunctie wordt geactiveerd als u na 20 keer blijft flitsen. In deze staat wordt de oplaadtijd 10-25 seconden. Laat de flitser ongeveer 10 minuten afkoelen en hij keert terug naar de normale staat.
  Aantal flitsen dat de oververhittingsbeveiliging activeert:

• Systematische oververhittingsbeveiliging
  Wanneer het interne circuit oververhit raakt, wat wijst op overmatig gebruik van de flitser, schakelt het interne circuit automatisch de stroom uit. De flitser keert terug naar de normale staat nadat het interne circuit is afgekoeld.

GEAVANCEERDE TOEPASSING

Bounce belichting

Bounce-flits betekent foto's maken door het licht van de muur of het plafond te weerkaatsen om het licht op het onderwerp te verzachten en de schaduw te vervagen, om een meer gewenste foto te krijgen.

Gebruik een reflectiebord om foto's te maken

Trek tegelijkertijd het reflectiebord en het ingebouwde brede paneel uit de flitskop en duw vervolgens het ingebouwde brede paneel terug.

In dat geval, als dit product wordt gebruikt om foto's te maken, produceert het een gemarkeerd punt in de ogen van het onderwerp en maakt het de ogen dus charmant (catchlights). Deze functie kan een optimaal effect bereiken wanneer de flitskop 90° omhoog staat.

Gebruik een groothoekdiffuser

Trek het ingebouwde brede paneel uit om het flitsbereik te vergroten, om een zachter en natuurlijker lichteffect te krijgen.

SPECIFICATIES

Accessoires:
Flitslicht (1)
Gebruiksaanwijzing (1)
Beschermtas (1)
RT-zender (1)
Mini-standaard (1)
