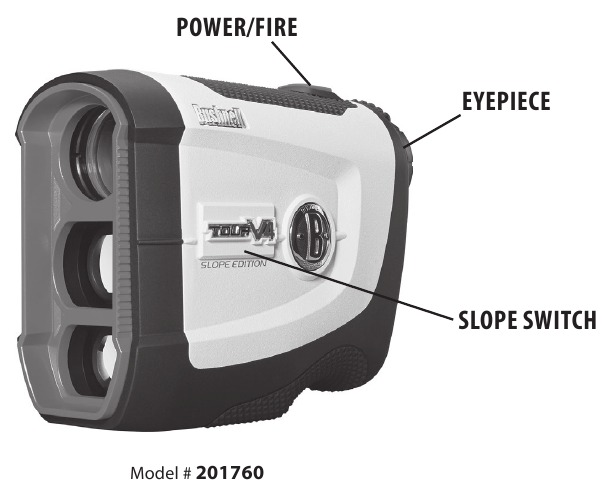

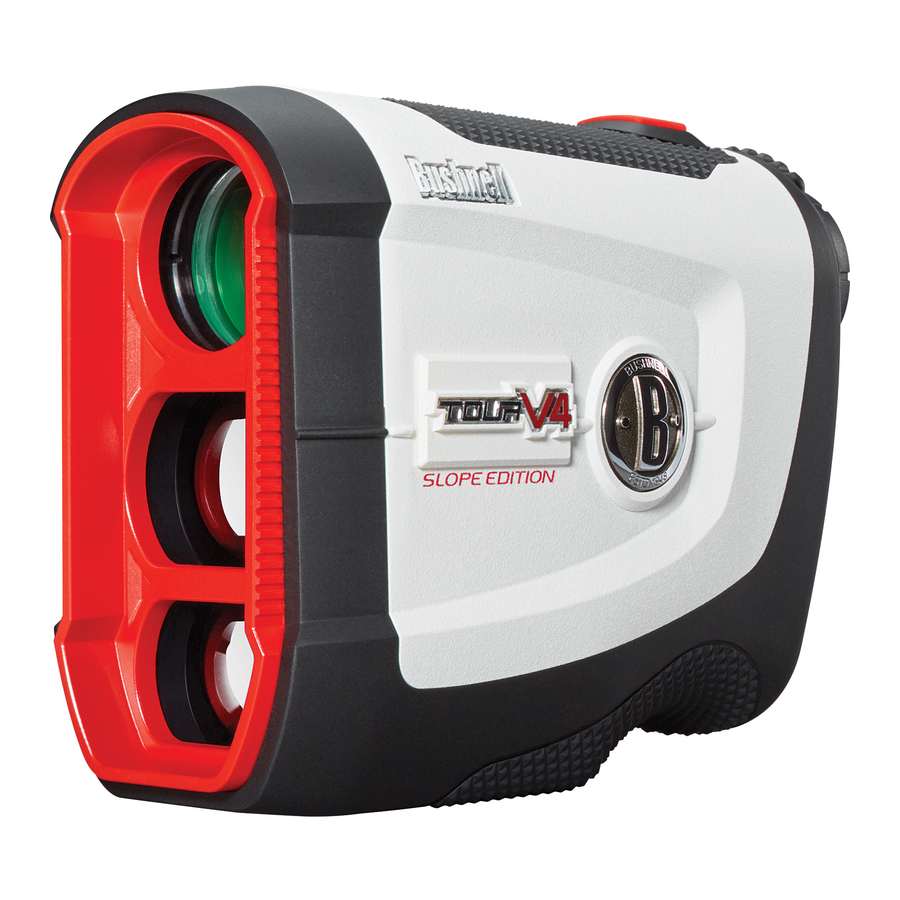

OVERZICHT

INTRODUCTIE

De TOUR V4 SHIFT is een nauwkeurig optisch laserapparaat voor afstandsmeting, ontworpen om vele jaren plezier te bieden. Dit boekje helpt u optimale prestaties te bereiken door de aanpassingen en functies uit te leggen, evenals hoe u dit nauwkeurige optische laserapparaat voor afstandsmeting kunt onderhouden. Lees deze instructies voordat u uw TOUR V4 SHIFT gebruikt om optimale prestaties en een lange levensduur te garanderen.
Uw TOUR V4 SHIFT is Bushnell's nieuwste toevoeging aan een bekroonde lijn van golf laser afstandmeters die speciaal zijn gemaakt voor golfers. TOUR V4 SHIFT is voorzien van PinSeeker^™ technologie met JOLT™, waardoor de golfer gemakkelijk en snel op de vlag kan "inzoomen" zonder achtergronddoelen te verwerven. De TOUR V4 SHIFT weegt slechts 159 gram en is gemaakt om in de palm van uw hand te passen. TOUR V4 SHIFT beschikt ook over een verstelbaar oculair, 5x vergroting en is in staat om afstanden van 5 tot 1000 yards te leveren met een ongelooflijke nauwkeurigheid van één yard! Net als andere Bushnell laser afstandmeters is de TOUR V4 SHIFT niet afhankelijk van reflectoren en biedt hij afstanden tot bomen, bunkers en vrijwel elk object op elke golfbaan ter wereld.

HOE ONZE DIGITALE TECHNOLOGIE WERKT

De TOUR V4 SHIFT WITH PINSEEKER zendt onzichtbare, oogveilige, infrarode energiepulsen uit. De geavanceerde digitale microprocessor en ASIC-chip (Application-Specific Integrated Circuit) van de TOUR V4 SHIFT resulteren telkens weer in onmiddellijke en nauwkeurige metingen. Geavanceerde digitale technologie berekent onmiddellijk afstanden door de tijd te meten die elke puls nodig heeft om van de afstandsmeter naar het doel en terug te reizen.

NAUWKEURIGHEID AFSTANDSMETING

De nauwkeurigheid van de afstandsmeting van de TOUR V4 SHIFT is plus of min één yard/meter onder de meeste omstandigheden. De maximale afstand van het instrument is afhankelijk van de reflectiviteit van het doel. De maximale afstand voor de meeste objecten is 700 yards/640 meter, terwijl voor sterk reflecterende objecten het maximum 1000 yards/914 meter is.
Opmerking: u krijgt zowel langere als kortere maximale afstanden, afhankelijk van de reflecterende eigenschappen van het specifieke doel en de omgevingsomstandigheden op het moment dat de afstand van een object wordt gemeten.
De kleur, oppervlakteafwerking, grootte en vorm van het doel beïnvloeden allemaal de reflectiviteit en het bereik. Hoe helderder de kleur, hoe groter het bereik. Rood is bijvoorbeeld zeer reflecterend en maakt langere afstanden mogelijk dan de kleur zwart, die de minst reflecterende kleur is. Een glanzende afwerking biedt meer bereik dan een matte. Een klein doel is moeilijker te meten dan een groter doel. De hoek ten opzichte van het doel heeft ook een effect. Schieten op een doel in een hoek van 90 graden (waarbij het doeloppervlak loodrecht staat op het vliegpad van de uitgezonden energiepulsen) biedt een goed bereik, terwijl een steile hoek daarentegen een beperkt bereik biedt. Daarnaast beïnvloeden de lichtomstandigheden (bijv. de hoeveelheid zonlicht) de afstandsmeetmogelijkheden van de unit. Hoe minder licht (bijv. bewolkte lucht), hoe groter het maximale bereik van de unit zal zijn. Omgekeerd zullen zeer zonnige dagen het maximale bereik van de unit verkleinen.

AAN DE SLAG

DE BATTERIJ VERVANGEN
Uw TOUR V4 SHIFT wordt geleverd met een reeds geïnstalleerde batterij, dus hij is direct klaar voor gebruik. Om de batterij te vervangen, verwijdert u de batterijdeksel door het lipje van de batterijdeksel op te tillen en vervolgens tegen de klok in te draaien. Plaats een CR-2 3-volt lithiumbatterij in het compartiment met de negatieve kant eerst, en plaats vervolgens de batterijdeksel terug.
OPMERKING: Het wordt aanbevolen om de batterij minstens één keer per 12 maanden te vervangen.
Indicator batterij bijna leeg: Wanneer één balkje op het batterijpictogram wordt weergegeven, is de batterij bijna leeg en moet deze worden vervangen. Als de batterij onder het veilige werkingsniveau komt (wat de nauwkeurigheid van de metingen beïnvloedt), knippert het batterijpictogram en meet de unit geen afstanden.

Volledig opgeladen

Batterij bijna leeg

HET OOGSTUK AANPASSEN

Uw TOUR V4 SHIFT is geconstrueerd met een verstelbaar oculair (+/- 3 dioptrie-aanpassing) waarmee u het LCD-scherm ten opzichte van de afbeelding kunt scherpstellen. Draai eenvoudigweg aan het oculair totdat het dradenkruis en de afstand tot het object beide scherp zijn voor uw oog.

OPERATIONELE SAMENVATTING

Terwijl u door het 5x oculair kijkt, drukt u eenmaal op de POWER/FIRE (AAN/VUUR) knop om het in-view Liquid Crystal Display (LCD) te activeren. Plaats de richtcirkel (in het midden van het gezichtsveld) op een doel op minstens 5 yards afstand, houd de POWER/FIRE (AAN/VUUR) knop ingedrukt totdat de afstandsmeting onder aan het in-view display wordt weergegeven. Kruisdraden rond de richtcirkel geven aan dat de laser wordt uitgezonden. Zodra een afstand is vastgesteld, kunt u de POWER/FIRE (AAN/VUUR) knop loslaten. De kruisdraden rond de richtcirkel verdwijnen zodra de POWER/FIRE (AAN/VUUR) knop is losgelaten (d.w.z. de laser wordt niet langer uitgezonden). Opmerking: eenmaal geactiveerd blijft het LCD actief en wordt de laatste afstandsmeting gedurende 10 seconden weergegeven. U kunt op elk moment opnieuw op de aan/uit-knop drukken om de afstand tot een nieuw doel te meten.
Zoals bij elk laserapparaat, wordt het niet aanbevolen om de emissies gedurende lange tijd rechtstreeks met vergrotende lenzen te bekijken. De maximale tijd dat de laser wordt uitgezonden (afgevuurd) is 5 seconden. Om opnieuw te vuren, drukt u de POWER/ FIRE (AAN/VUUR) knop opnieuw in.

LIQUID CRYSTAL DISPLAY (LCD) INDICATOREN

Het LCD van uw TOUR V4 SHIFT bevat verlichte pictogrammen of symbolen die de geselecteerde meeteenheid aangeven, wanneer de laser actief vuurt, wanneer een doel is vastgesteld en targeting-modi. Een samenvatting van deze functies volgt:

MODUS en MEETEENHEID OPTIES

De TOUR V4 SHIFT kan worden gebruikt om afstanden in yards of meters te meten. De meeteenheidindicatoren bevinden zich in het onderste rechterdeel van het LCD. Om te kiezen tussen yards en meters (beginnend met de unit uitgeschakeld), houdt u de POWER/FIRE (AAN/VUUR) knop ingedrukt. Na 7 seconden begint het display door de opties te lopen: Yards of Meters (voor details over de Slope-functie, zie "Over Tour V4 Shift met Slope-technologie"). Wanneer de eenheden die u wilt gebruiken worden weergegeven, laat u de POWER/FIRE (AAN/VUUR) knop los om deze te selecteren. Als u van yards naar meters verandert, wordt een verandering in de meeteenheid aangegeven door de verlichting van de M voor meter indicator terwijl de Y voor Yard indicator is uitgeschakeld. Als u van meters naar yards verandert, gebeurt het tegenovergestelde. De TOUR V4 SHIFT keert terug naar de laatst gebruikte meeteenheidinstelling telkens wanneer de unit wordt ingeschakeld.

ACTIEVE LASER

Kruisdraden rond de richtcirkel geven aan dat de laser wordt uitgezonden. Zodra een afstand is vastgesteld, kunt u de POWER/FIRE (AAN/VUUR) knop loslaten. De kruisdraden rond de cirkel verdwijnen zodra de POWER/FIRE (AAN/VUUR) knop is losgelaten (d.w.z. de laser wordt niet langer uitgezonden).
PinSeeker (LCD-indicator - ) Heeft u ooit moeite gehad om de afstand tot de vlag te bepalen? Deze geavanceerde modus maakt het gemakkelijk om de vlag te vinden zonder per ongeluk afstanden tot achtergronddoelen (d.w.z. bomen) te krijgen die een sterkere signaalsterkte hebben.
Druk op de POWER/FIRE (AAN/VUUR) knop om de unit in te schakelen. Lijn vervolgens het richtcirkeldradenkruis uit op de vlag waarvan u de afstand wilt bepalen. Houd vervolgens de POWER/FIRE (AAN/VUUR) knop ingedrukt en beweeg de laser langzaam over de vlag of het gewenste object totdat een cirkel de vlagindicator omringt. Als de laserstraal meer dan één object herkent (d.w.z. vlag en achtergrondbomen), wordt de afstand tot de vlag weergegeven en omringt een cirkel de PinSeeker indicator, waardoor de gebruiker wordt geïnformeerd dat de afstand tot de vlag (d.w.z. het dichterbij gelegen object) wordt weergegeven in het LCD (zoals hieronder te zien is). Er kunnen momenten zijn waarop de laserstraal slechts één object in zijn pad ziet. In dit geval wordt de afstand weergegeven, maar omdat er niet meer dan één object is vastgesteld, zal een cirkel de vlagindicator niet omringen.
TIP: Terwijl u op de POWER/FIRE (AAN/VUUR) knop drukt, kunt u het apparaat langzaam van object naar object bewegen en de laser opzettelijk dwingen om meerdere objecten te raken om ervoor te zorgen dat u alleen de dichtstbijzijnde van de objecten weergeeft die door de laser worden herkend.

Over JOLT
De JOLT-functie biedt een trillingssignaal (vergelijkbaar met het instellen van een mobiele telefoon op "vibreren") dat voelbaar is wanneer de Pinseeker-technologie aangeeft dat de vlag is gedetecteerd en de afstand ernaar wordt weergegeven in het LCD.

Over TOUR V4 SHIFT met Slope-technologie

De geavanceerde en gepatenteerde slope-technologie op de Tour V4^™ Shift beschikt over een ingebouwde op een versnellingsmeter gebaseerde hellingsmeter die de exacte hellingshoek van -20 tot +20 graden helling digitaal weergeeft. De Tour V4 Shift berekent automatisch een hoekgecompenseerd bereik op basis van afstand en hellingshoek, bepaald door de laser afstandmeter en de ingebouwde hellingsmeter. Deze gegevens worden vervolgens gecombineerd met interne algoritmische formules die betrekking hebben op gemiddeld clubgebruik en balbanen. Het hoekgecompenseerde bereik geeft aanwijzingen over hoe de slag te spelen (d.w.z. afstand toevoegen bij een helling omhoog, afstand aftrekken bij een helling omlaag).

HOE SLOPE +/-^™ TE GEBRUIKEN

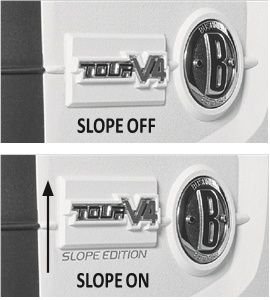

De Tour V4 Shift maakt het in- en uitschakelen van slope eenvoudiger dan ooit. Om de slope-functie te gebruiken, schuift u eenvoudigweg het Tour V4 Shift-logo zodat "Slope Edition" zichtbaar is. Om het apparaat weer conform te maken, verplaatst u het logo eenvoudigweg naar beneden.

SLOPE YARDAGES +/- VERKRIJGEN
Eenmaal in de "Slope"-modus houdt u eenvoudigweg de POWER (AAN)-knop ingedrukt terwijl u de richtcirkel op de vlag houdt en het apparaat zo stabiel mogelijk houdt. Zodra de afstand wordt weergegeven, laat u de POWER (AAN)-knop los. Zodra u de power-knop hebt losgelaten, wordt een hoek en een gecompenseerd bereik weergegeven.

Het voordeel van Slope-technologie

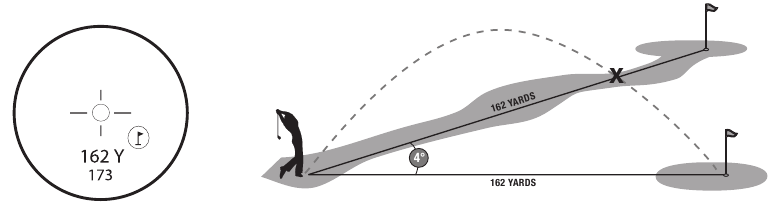

De afstand tot vlag A in de onderstaande tekening is 162 yards. Het is ook 162 yards tot vlag B, hoewel deze op een helling staat.
Als u deze hole echter zou spelen als 162 yards, zou de bal (X) tekortschieten op de hole/vlag omdat u geen rekening hebt gehouden met de helling. De gecompenseerde afstand zou langer zijn. In dit voorbeeld zou de gecompenseerde afstand 173 yards zijn. Als Slope is ingeschakeld, zou het display 162y in de bovenste (grote) cijfers weergeven. De onderste (kleinere) cijfers zouden afwisselen tussen de hoek (4^o) en de gecompenseerde afstand (173y).

OPTISCH ONTWERP

Vergroting en coatings
De TOUR V4 SHIFT beschikt over 5x vergroting en Multi-Coated optiek. Een liquid crystal display (LCD) is in het optische systeem gemonteerd en geeft, wanneer geactiveerd, een dradenkruis voor targeting, yards/meters en modusindicatoren weer. Inherent aan het fabricageproces zijn kleine zwarte vlekken die in het optische systeem verschijnen. Dit is een natuurlijk kenmerk van het LCD en kan niet volledig worden geëlimineerd in het fabricageproces. Ze hebben geen invloed op de afstandsmeetprestaties van de unit.

SPECIFICATIES

Patent #'s: (Tour V4 Shift - Slope Technology) | 7,239,377 | 7,859,650 | 7,535,553

REINIGING

Blaas voorzichtig stof of vuil van de lenzen (of gebruik een zachte lensborstel). Om vuil of vingerafdrukken te verwijderen, reinigt u met een zachte katoenen of microvezeldoek, wrijvend in een cirkelvormige beweging. Het gebruik van een grove doek of onnodig wrijven kan het lensoppervlak bekrassen en uiteindelijk permanente schade veroorzaken. Voor een grondigere reiniging kunnen fotografisch lenspapier en fotografische lensreinigingsvloeistof of isopropylalcohol worden gebruikt. Breng de vloeistof altijd aan op de reinigingsdoek – nooit rechtstreeks op de lens.

PROBLEEMOPLOSSING

Als de unit niet inschakelt - LCD licht niet op:

• Druk op de POWER/FIRE (AAN/VUUR) knop.
• Controleer de batterij en vervang deze indien nodig. Als de unit niet reageert op toetsaanslagen, vervang dan de batterij door een 3-volt lithiumbatterij van goede kwaliteit.

Als de unit uitschakelt (display wordt leeg bij poging om de laser in te schakelen):

• De batterij is ofwel zwak of van lage kwaliteit. Vervang de batterij door een 3-volt lithiumbatterij van goede kwaliteit.

Als de doellocatie niet kan worden verkregen

• Zorg ervoor dat het LCD verlicht is.
• Zorg ervoor dat de POWER/FIRE (AAN/VUUR) knop wordt ingedrukt.
• Zorg ervoor dat er niets, zoals uw hand of vinger, de objectieflenzen blokkeert (lenzen die zich het dichtst bij het doel bevinden) die de laserpulsen uitzenden en ontvangen.
• Zorg ervoor dat de unit stabiel wordt gehouden terwijl u op de POWER/FIRE (AAN/VUUR) knop drukt.

OPMERKING: De laatste afstandsmeting hoeft niet te worden gewist voordat een ander doel wordt gemeten. Richt eenvoudigweg op het nieuwe doel met behulp van het dradenkruis van het LCD, druk op de POWER/FIRE (AAN/VUUR) knop en houd vast totdat de nieuwe afstandsmeting wordt weergegeven.
Specificaties, instructies en de werking van dit product kunnen zonder voorafgaande kennisgeving worden gewijzigd.
